IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

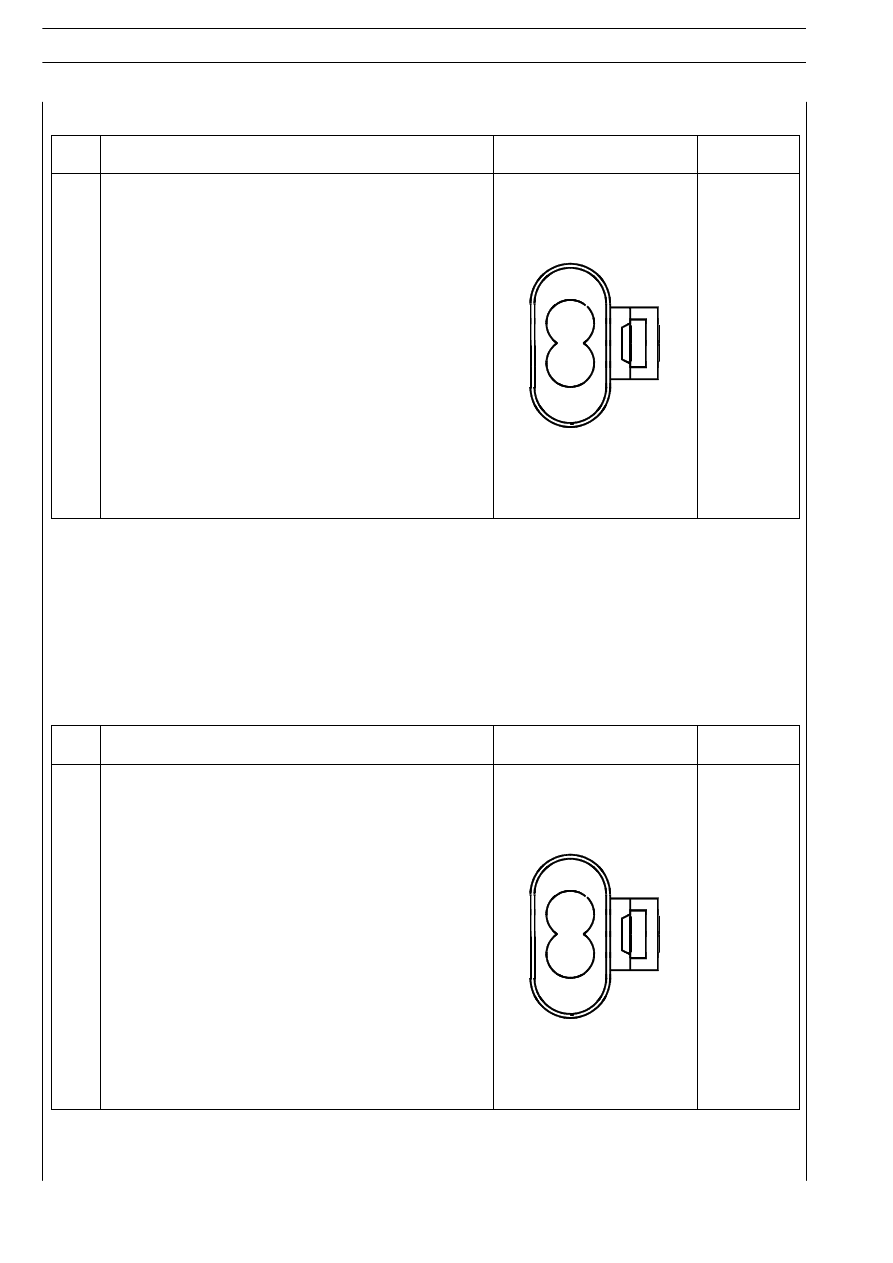

Connettore di giunzione ST 13 Bed Modul

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Linea CAN BCB (L)

VERDE

2

Linea CAN BCB (H)

BIANCO

2

2

1

1

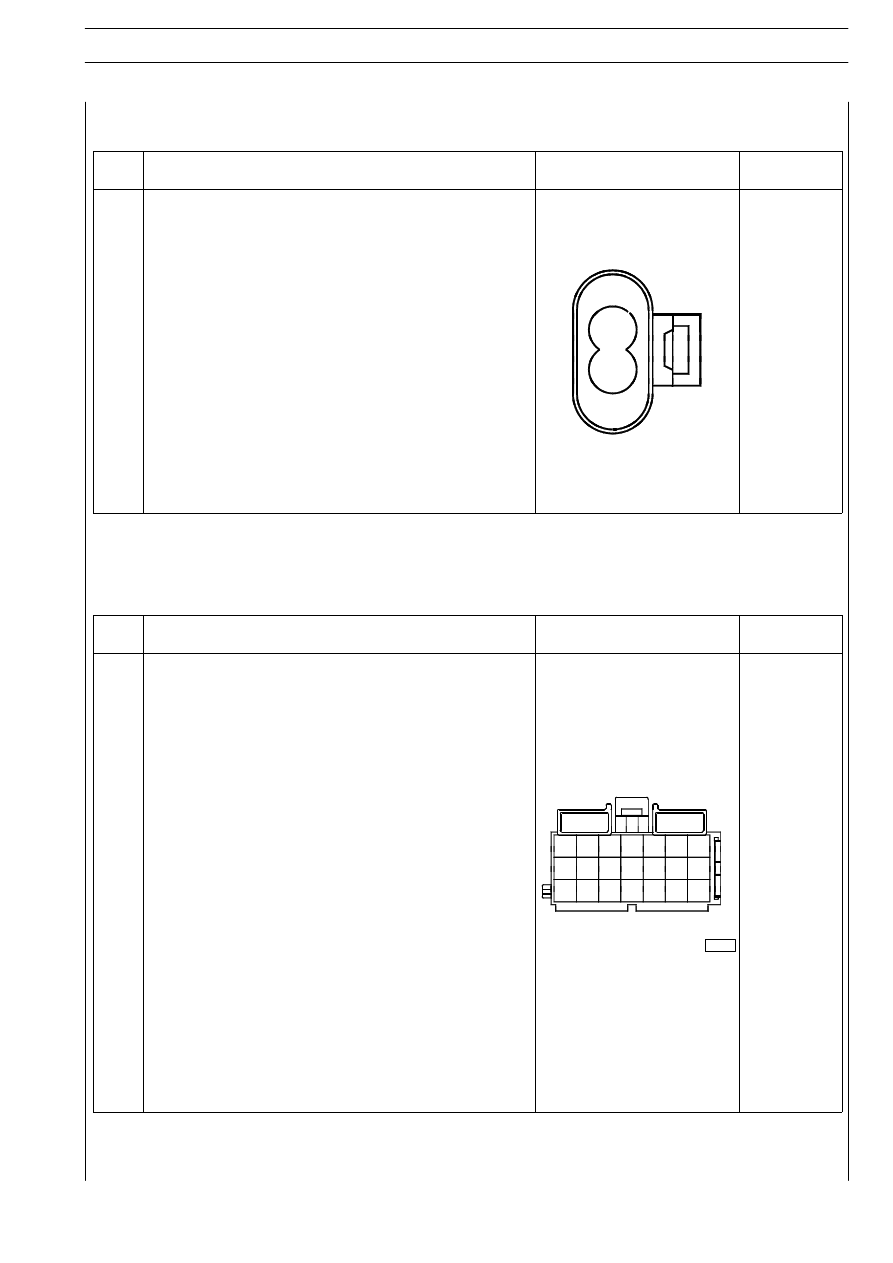

Connettore di giunzione ST 13/1 Connessione per linea CAN centralina di comando riscaldatore
supplementare

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Linea CAN L (BCB)

GN/VE

2

Linea CAN H (BCB)

WS/BI

2

2

1

1

IMPIANTO ELETTRICO/ELETTRONICO

45

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

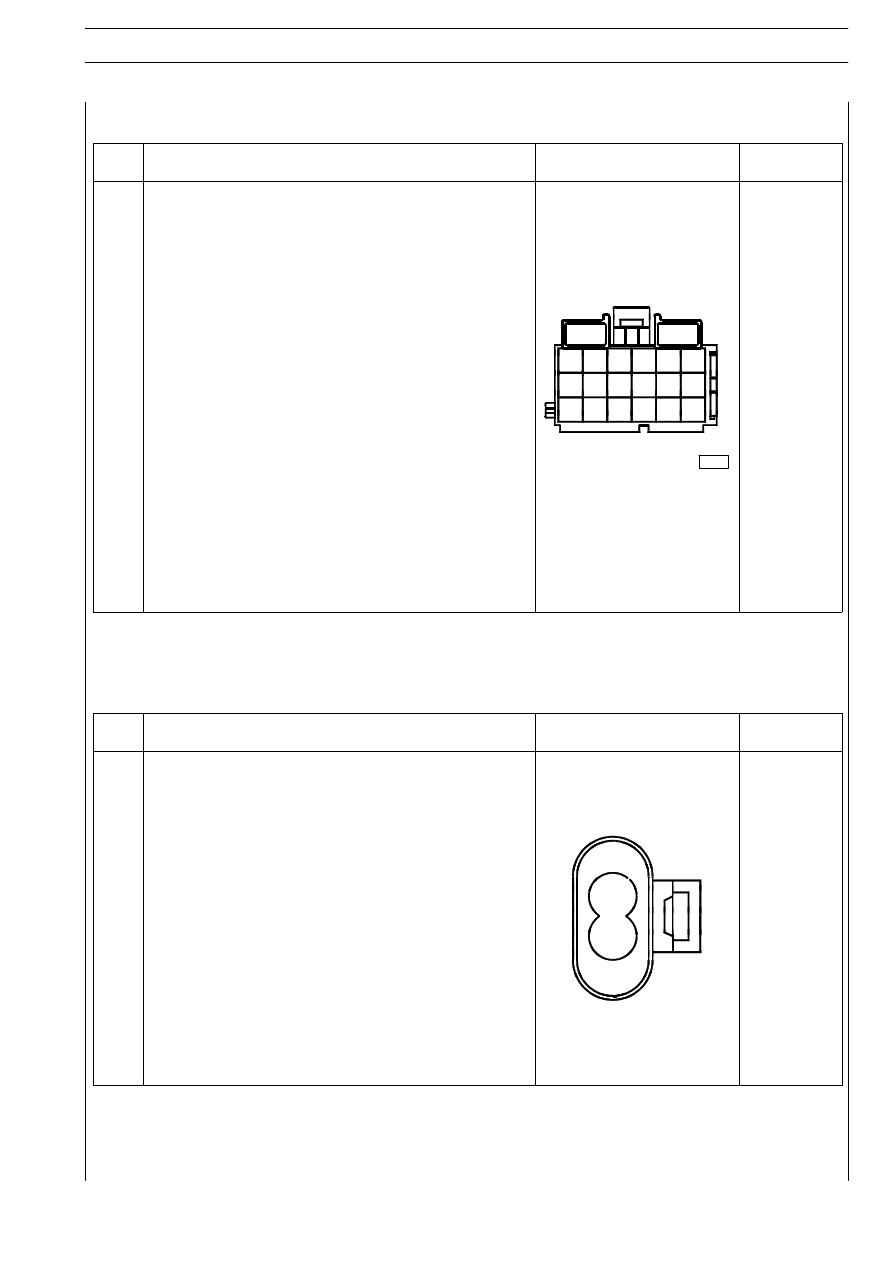

Connettore di giunzione ST 13/2 Connessione per linea CAN centralina di comando riscaldatore
supplementare

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Linea CAN L (BCB)

GN/VE

2

Linea CAN H (BCB)

WS/BI

2

2

1

Connettore di giunzione ST 14 per allestitori

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Ingresso segnale di avviamento motore

8892

2

Ingresso segnale spegnimento motore

0151

3

Uscita segnale di “pedale freno premuto”

1165

4

Uscita segnale di veicolo fermo

5515

5

Uscita segnale di freno a mano inserito

6656

6

Cluster (Pin A—8) segnale distanza percorsa

5543

7

Cluster (Pin A—20) segnale velocità veicolo

5541

8

Condizione motore (segnale in uscita) 0 V motore fermo / 24 V
motore in moto

7778

9

Segnale di cambio in folle

1 4 7 10 13 16 19

8050

10

Segnale di retromarcia

1 4 7 10 13 16 19

20

17

8

5

2

11 14

2268

11

Positivo di alimentazione (sotto chiave)

20
21

18

17

15

12

8
9

6

5

2
3

11 14

8871

12

Predisposizione Cruise Control SET +

21

18

15

12

9

6

3

8156

13

Predisposizione Cruise Control SET —

8157

14

Predisposizione Cruise Control OFF

77801

8154

15

Predisposizione Cruise Control RESUME

77801

8155

16

Predisposizione Cruise Control (scelta interno/esterno)

0152

17

Massa

0000

18

Predisposizione segnale di comando P.T.O. 1

0132

19

Negativo dall’interruttore Economy Power

0166

20

Predisposizione segnale di comando P.T.O. 1

0131

21

Positivo da batteria (dopo TGC)

7772

46

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Connettore di giunzione ST 15 Diffusori acustici/Plafoniere/Tetto apribile

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Massa

0000

2

Positivo per chiusura tetto apribile

7011

3

Positivo per apertura tetto apribile

7010

4

Positivo per luce lettura

4412

5

Positivo per plafoniere (luce bianca)

4423

6

Positivo per plafoniere (luci rosse)

1

2

3

4422

7

—

1

2

3

—

8

Diffusore acustico Sx

6

5

4

1186

9

Diffusore acustico Sx

7

8

9

1188

10

Diffusore acustico Dx

7

8

9

12

11

10

1183

11

Diffusore acustico Dx

12

11

10

1184

12

—

—

77802

Connettore di giunzione ST 19 Condizionatore—riscaldatore

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Linea K

2295

2

Positivo illuminazione ideogrammi

4442

3

Con ST 20 — 3

0506

4

Con ST 20 — 4

8087

5

Positivo per inserzione riscaldatore supplementare 1

a

velocità

(teleruttore)

8884

6

Positivo per inserzione ricircolo acqua motore (teleruttore)
riscaldatore

1

4

7

10

7778

7

Positivo sotto chiave

1

4

7

10

8871

8

—

11

8

5

2

—

9

Massa

11

12

9

8

5

2

3

6

0000

10

Negativo per inserzione riscaldatore supplementare

12

9

3

6

0501

11

Positivo con motore avviato

7786

12

—

77803

—

77803

IMPIANTO ELETTRICO/ELETTRONICO

47

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Connettore di giunzione ST 20 Condizionatore

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Linea K

2296/2295

2

Positivo illuminazione strumenti

4442

3

Con ST 19 — 3

0506

4

Con ST 19 — 4

8087

5

Positivo per inserzione 1

a

velocità riscaldatore (teleruttore)

8884

6

Segnale comando teleruttore per inserzione compressore (da
pressostati)

9933

7

Segnale comando teleruttore per inserzione compressore (da
centralina)

9933

8

Positivo con motore avviato

1 4

7 10 13 16

7778

9

Massa

17

14

11

8

5

2

0000

10

Positivo comando compressore

17

18

14

11

8

5

2

3 6

9 12 15

9993

11

Positivo sotto chiave

18

3 6

9 12 15

8871

12

Positivo dopo TGC

7551

13

Positivo dopo TGC

77804

7551

14

Positivo sotto chiave

8891

15

Negativo (da centralina) per elettrovalvola ricircolo acqua
radiatore

9552

16

Positivo per elettrovalvola ricircolo acqua radiatore

7550

17

—

—

18

—

—

Connettore di giunzione ST 21/1 Connessione per sensore temperatura aria esterna

Rif.

Funzione

Vista connettore

Codice colore

cavi

1

Positivo dal Body Computer per sensore temperatura aria
esterna

7373

2

Negativo dal Body Computer per sensore temperatura aria
esterna

0550

2

2

1
