Iveco Stralis AT/AD. Manuale - parte 333

17356

17355

17358

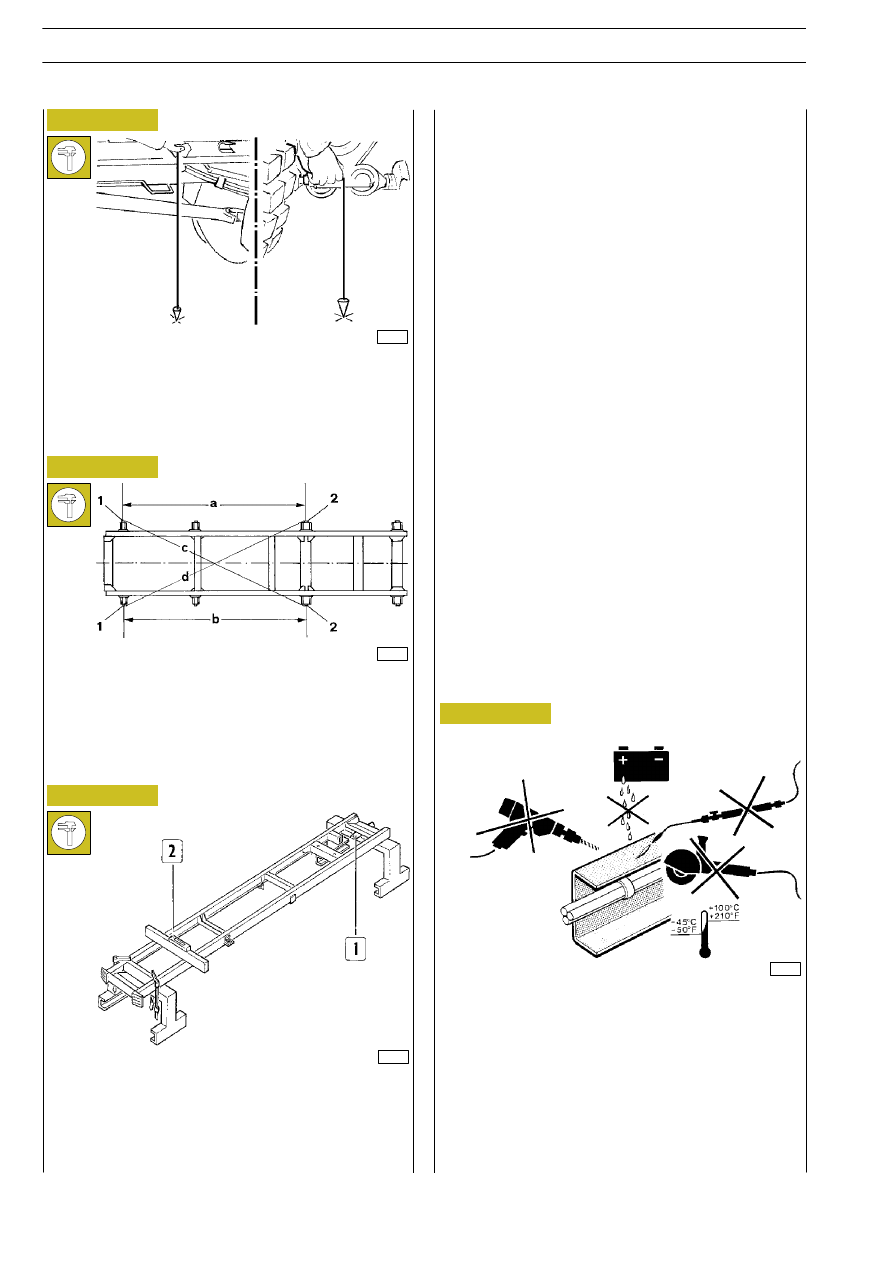

Figura 233

Figura 234

Figura 235

Uno spostamento della posizione degli assi possono venire
controllati mediante una misurazione diagonale. Allo
scopo,mettere a piombo,su entrambi i lati il centro del sop-
porto anteriore della sospensione anteriore e il centro del
sopporto anteriore della balestra posteriore sulla superficie
piana di appoggio.

Per prima cosa confrontare la distanza dei punti ”a” e ”b”.Poi
eseguire la misurazione diagonale (distanza ”c” e ”d”) dal
punto (2) davanti a destra al punto (2) dietro a sinistra e all’in-
verso.

- disporre, in posizione centrale sotto la traversa poste-

riore, l’altro lato del telaio sul ginocchio di un ferro a ”L”
(1);

- disporre una riga trasversalmente e su di essa una livella

(2) controllandone la lettura.

In ogni punto di controllo si dovrà avere la medesima lettura,
diversamente il telaio risulta deformato.

Durante i lavori di saldatura, foratura, molatura, lavori di taglio
in prossimità di tubazioni dell’impianto freni particolarmente
se in materiale plastico e di cavi elettrici, adottare le opportune
precauzioni per la loro protezione prevedendone ,se del caso
lo smontaggio. Tutte le parti del telaio sottoposte a ricondizio-
namento dovranno essere protette dall’ossidazione e dalla
corrosione.
Le operazioni, di protezione e verniciatura dovranno essere
realizzate in modo accurato su tutte le parti interes-
sate,secondo eventuali istruzioni, modalità, accorgimenti pre-
visti dalle case produttrici di vernici.

PRECAUZIONI

Rilievo della torsione del telaio

17357

Figura 236

Una leggera torsione è rilevabile solo con telaio privo della
cabina e dei gruppi meccanici.
Per la verifica procedere come segue:
- disporre il telaio su due cavalletti;
- con due morsetti fissare un lato del telaio al cavalletto;

104

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

17359

17360

17361

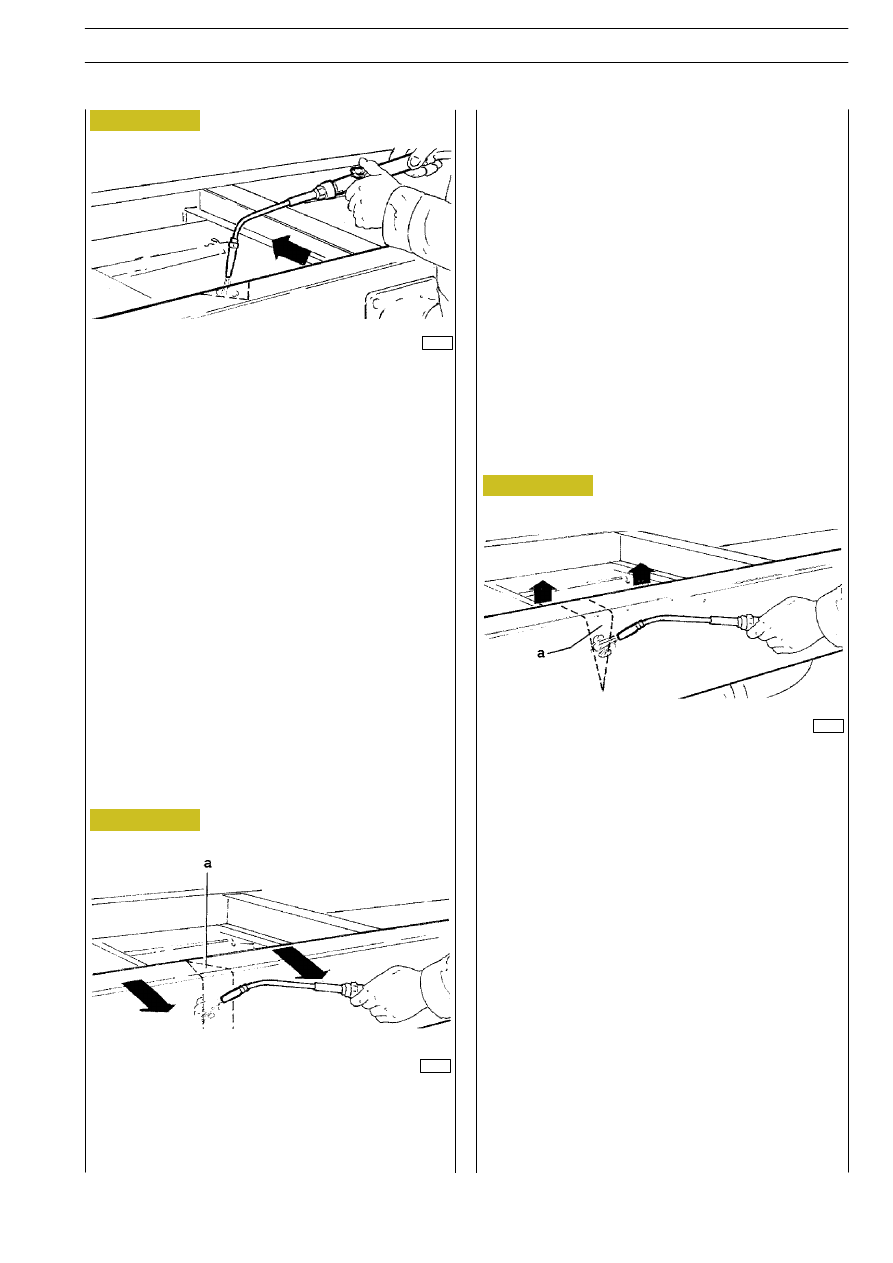

Figura 237

Figura 238

Figura 239

Il ricondizionamento del telaio si ottiene mediante riscaldo
cuneiforme della parte interessata con un cannello.
Durante l’operazione il metallo dovrà divenire di colore rosso
ciliegia corrispondente ad una temperatura di 600

÷ 680_C.

I punti già riscaldati non devono più subire altri riscaldi.
Lasciar raffreddare lentamente i punti trattati senza intervenire
con acqua o aria compressa o simili.

Raddrizzare l’inflessione del telaio verso il basso o verso l’alto
con cunei termici nella piastra alta del longherone. In caso di
piegamento verso il basso, la base (a) del cuneo termico si
trova in basso. In caso di piegamento verso l’alto operare all‘in-
verso.
La relativa cintura inferiore o superiore del longherone, si deve
riscaldare per ultima nella zona della base del cuneo termico.

Raddrizzare il piegamento laterale del telaio con cunei termici
nella cintura superiore ed inferiore della parte relativa del
telaio.
La punta del cuneo termico deve giacere nella direzione di pie-
gamento desiderata.

Se la base (a, Figura 238) dei due cunei termici si trova nella
piastra superiore del longherone, allora la piastra deve venire
anch’essa riscaldata ma da ultima.

CARROZZERIA E TELAIO

105

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

17365

17364

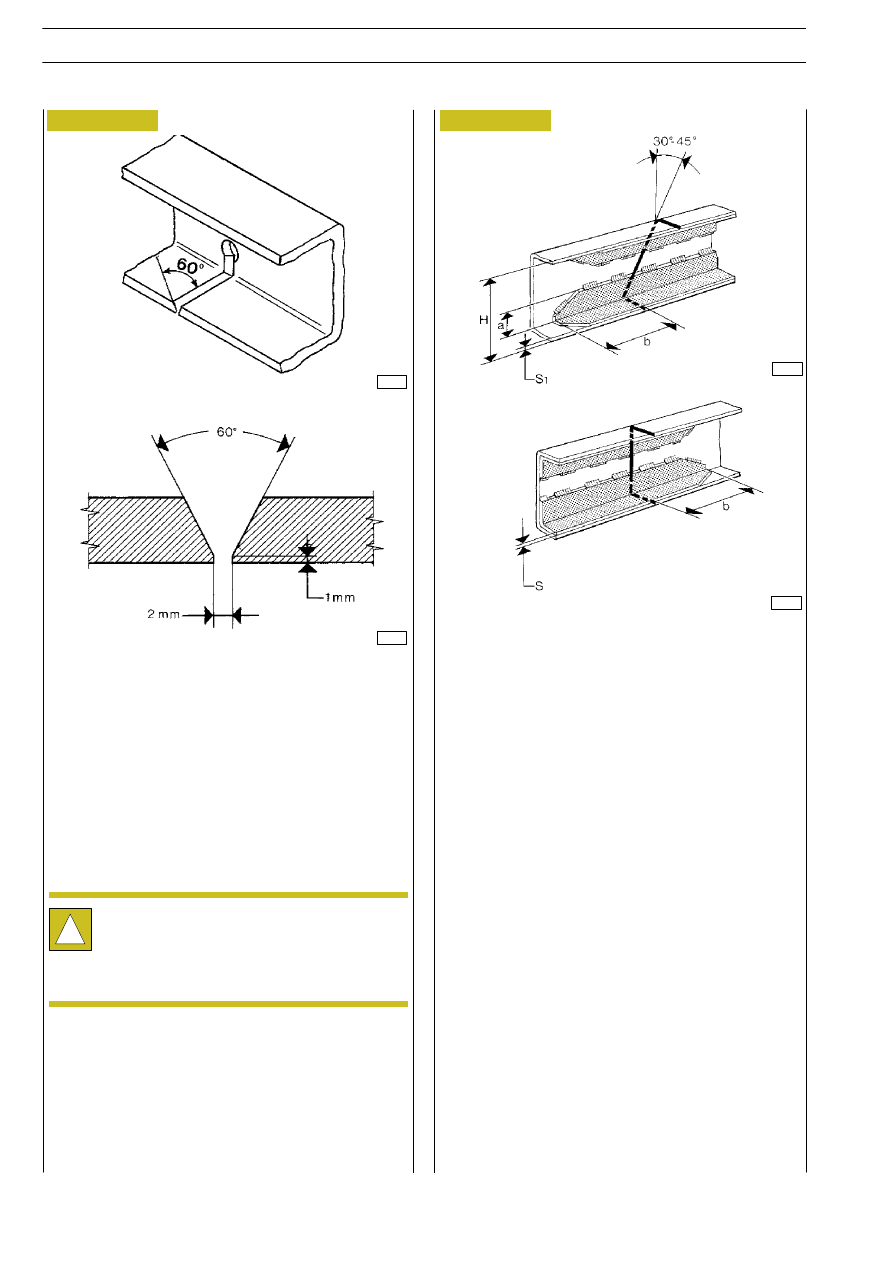

Figura 240

Di seguito sono riportate le istruzioni operative per la corretta
esecuzione della saldatura:
a)

riscaldare tutt’attorno la zona da saldare (ad eccezione del
materiale QST E 420); eseguire la saldatura ad arco con
più passate utilizzando elettrodi basici accuratamente
essiccati, oppure procedimenti MIG — MAG con idoneo
materiale di apporto. Evitare sovraccarichi di corrente; la
saldatura dovrà essere esente da incisioni marginali e sco-
rie;

b) riprendere a rovescio ed eseguire la saldatura come speci-

ficato al punto (a);

c)

lasciar raffreddare lentamente ed uniformemente i lon-
gheroni. Non è ammesso con getto d’aria e con altri
mezzi;

d) eliminare mediante molatura la parte di materiale ecce-

dente;

e) applicare internamente rinforzi angolari in acciaio, delle

stesse caratteristiche di quello impiegato nel telaio; le
dimensioni minime indicative sono riportate nelle figure
in alto. Il loro fissaggio dovrà interessare unicamente la
costola verticale del longherone e potranno essere utiliz-
zati cordoni di saldatura, falsi punti, viti o chiodi. Sezione
e lunghezza del cordone di saldatura, numero e distribu-
zione dei falsi punti, viti o chiodi, dovranno essere ade-
guati a trasmettere i momenti flettenti e di taglio della
sezione. A lavoro ultimato la parte interessata alla salda-
tura dovrà essere protetta efficacemente con antiruggine.

A

≅ 0,3 H

b

≅ H (min. 175 mm)

S

≅ (0,8 ÷ 1) S1

Figura 241

Prima di iniziare le operazioni staccare il morsetto negativo
della batteria e collegare la massa della saldatrice direttamente
sul pezzo da saldare. Le tubazioni in materiale plastico
dovranno essere protette o rimosse.
Le saldature dovranno essere realizzate soltanto da personale
specializzato ed addestrato, con attrezzature idonee ed essere
eseguite a perfetta regola d’arte.
Sverniciare e disossidare le parti da saldare. Eseguire, sul punto
di rottura,sulla parte interna del longherone. e per tutta la lun-
ghezza del tratto interessato,uno smusso a v di 60

° .

!

Non sono consentiti tagli dei longheroni in
corrispondenza delle zone di variazioni di profilo o nei
punti di forte concentrazione delle sollecitazioni, inol-
tre la linea di separazione non dovrà interessare i fori
esistenti sul longherone.

17362

17363

106

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Saldature sul telaio
