Iveco Stralis AT/AD. Manuale - parte 321

90037

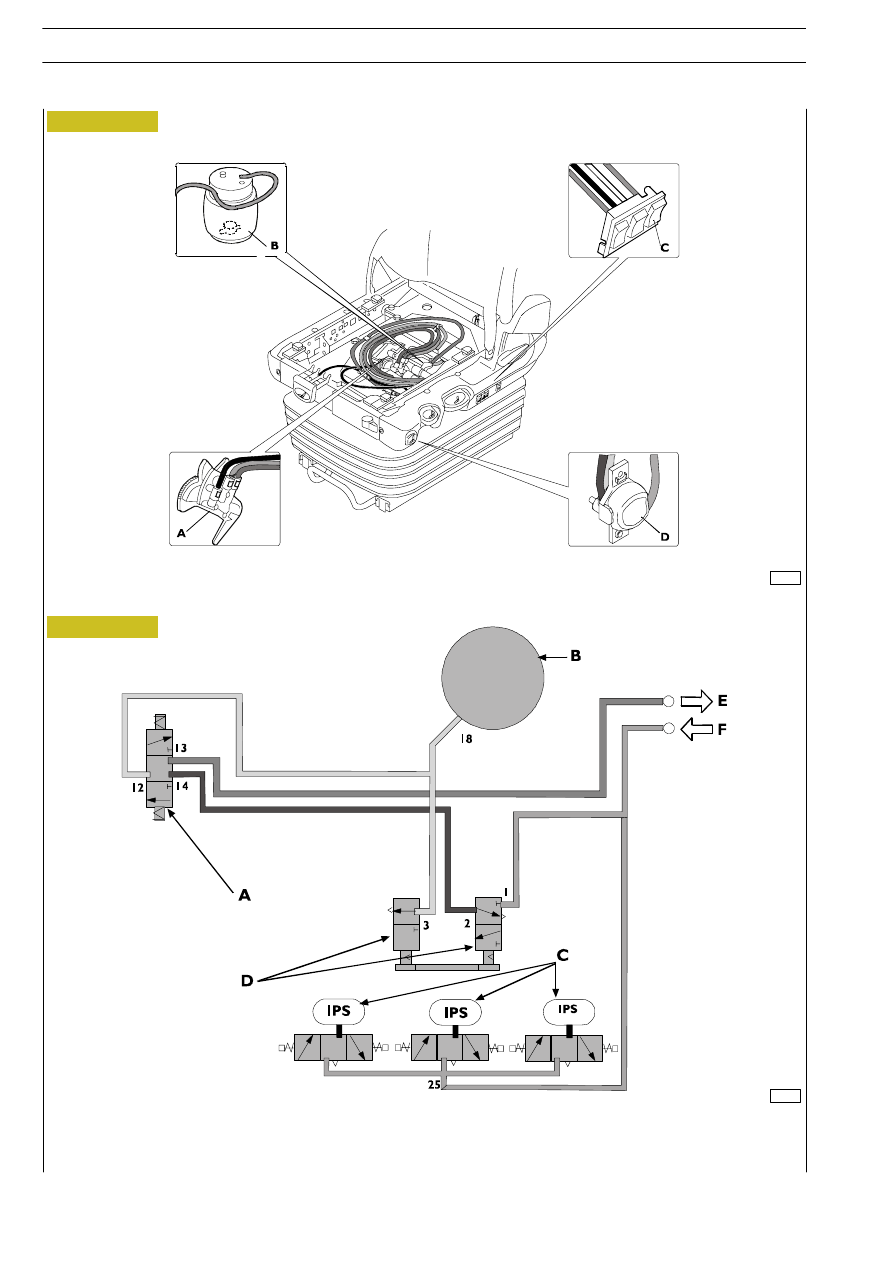

Figura 144

A. Valvola regolazione altezza — B. Sospensione pneumatica — C. Valvole IPS — D. Interruttore abbassamento rapido —

E. Aria viziata — F. Aria entrante

90036

Figura 145

56

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

SCHEMA PNEUMATICO SEDILE PASSEGGERO

86980

86981

87018

87019

Figura 146

Figura 147

Figura 148

- tensione di alimentazione centralina pari a 24,1 V;

- interruttore (1) acceso (spia arancione accesa);

- il termostato non deve essere nella posizione Off (vedi fi-

gura);

- il fusibile di protezione presente sul pannello elettrico del

cruscotto non sia bruciato;

- che lo spazio intorno al frigorifero sia abbastanza libero

per la ventilazione.

- A cabina abbassata far scorrere in avanti il frigorifero agen-

do sulla maniglia (1).

- Staccare la connessione elettrica (1).

- Svitare le viti (3).

- Staccare il frigorifero (2) con relativa guida (4).

Controlli preliminari

Se il frigorifero non funziona o se la temperatura interna del
frigorifero è insoddisfacente prima di effettuare qualsiasi inter-
vento riparativo o sostitutivo verificare le seguenti condizioni:

Posizione Off

È presente una protezione del compressore per il
ribaltamento della cabina la quale, per ragioni di sicu-
rezza, nel caso in cui il veicolo si trovi (fermo o in
marcia) inclinato di oltre 15

° il frigorifero installato

cessa il proprio funzionamento.

Il frigorifero può scaricare la batteria quando il mo-
tore non è in funzione. Quando il livello della batte-
ria diventa troppo basso il frigo si spegnerà automa-
ticamente. Il funzionamento corretto del frigo è ga-
rantito solo col motore acceso.

Stacco

- Per eseguire la procedura di stacco è necessario ribaltare

la cabina, togliere il pannello insonorizzante sottostante e
svitare le due viti di fissaggio del frigorifero.

Riattacco

Eseguire il riattacco invertendo le operazioni descrit-
te per lo stacco.

STOP

1

NOTA

NOTA

CARROZZERIA E TELAIO

57

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

FRIGORIFERO CABINA

Print 603.93.333

86982

86984

86983

86985

86986

86987

Figura 149

Figura 150

Figura 151

Figura 152

Figura 153

Figura 154

Svitare le viti (1). Rimuovere la ghiera filettata (2) dal connetto-
re.

Rimuovere la connessione (1) dal termostato.

Smontaggio ventilatore

Ribaltare la protezione posteriore (1) come indicato in figura
facendo attenzione a non sollecitare a trazione la sonda (2) del
termostato.

Per rimuovere la ventola svitare le viti (3).

Rimuovere le connessioni elettriche (1) dalla centralina facen-
do attenzione a non tirare i cavi.

Estrarre il passacavo (1) con l’aiuto di un cacciavite e sfilare i
cavi uno alla volta.

Smontaggio

sonda

antiribaltamento

con

circuito elettronico su centralina

Svitare la vite (1).

Smontaggio

2

1

1

1

2

3

1

1

1

58

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

REVISIONE

86988

86990

86989

86991

86992

86993

Figura 155

Figura 156

Figura 157

Figura 158

Figura 159

Figura 160

Tagliare la fascetta (1) di plastica che unisce i cablaggi sulla par-
te frontale della centralina elettronica.

Estrarre il circuito (1) per sonda antiribaltamento dalla centra-
lina elettronica del compressore.

Estrarre il connettore (1) a cui è fissato il cavo della sonda.

A questo punto è possibile sfilare la sonda dal passacavo evi-
tando impuntamenti del connettore.

Scollegare tutti i cavi elettrici (1) dalla centralina. Estrarre il cir-
cuito elettronico (2). Svitare la vite (3).

Spostare lateralmente la centralina ed estrarre il connettore
(1) dal compressore.

Controlli

Verificare il buon serraggio del connettore (1) del collegamen-
to con l’interruttore frontale.

Montaggio

Eseguire il montaggio invertendo le operazioni de-
scritte per lo smontaggio.

Non utilizzare attrezzi contundenti che potrebbero
danneggiare la faccia interna del circuito.

1

1

1

NOTA

CARROZZERIA E TELAIO

59

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Smontaggio centralina elettronica
