Iveco Stralis AT/AD. Manuale - parte 290
S
TRALIS
AT/AD
72

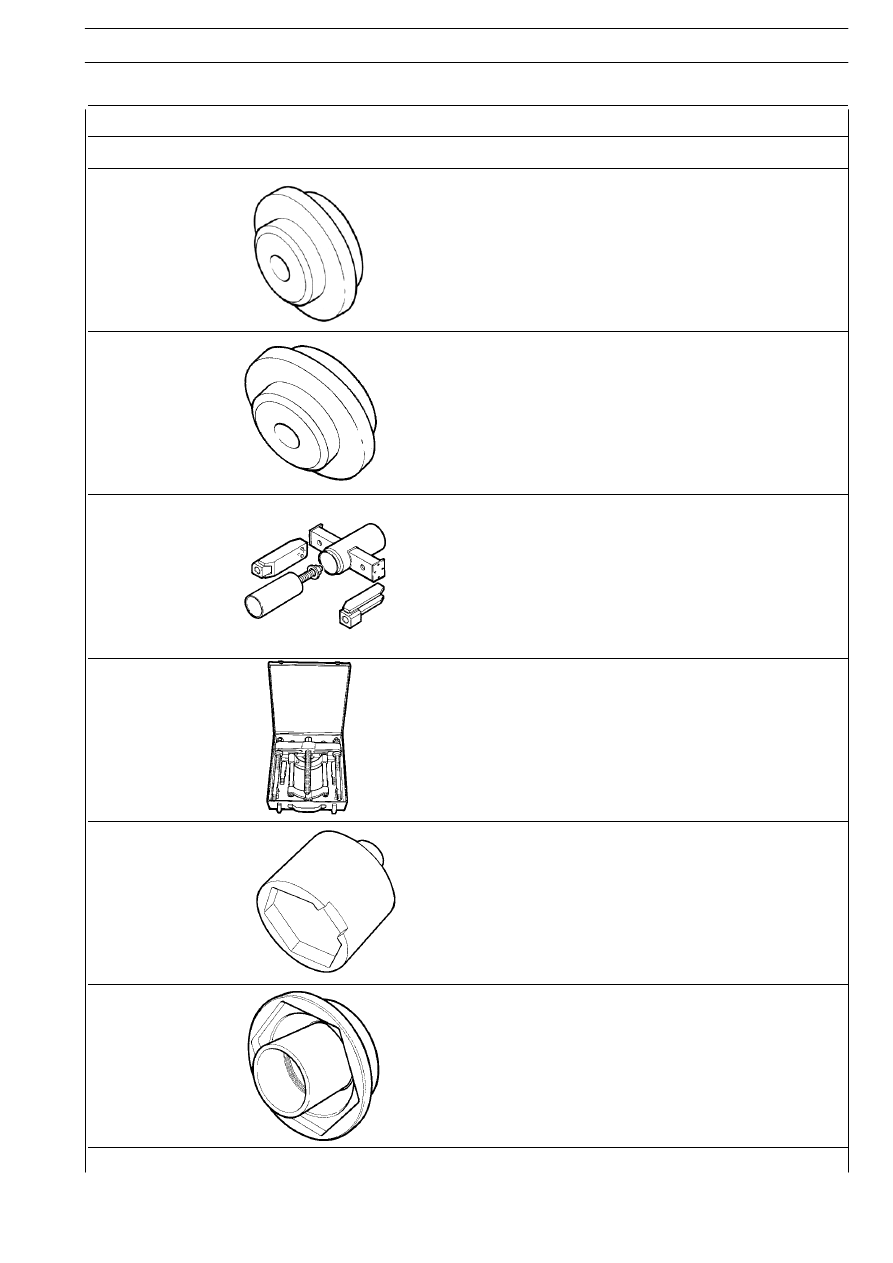

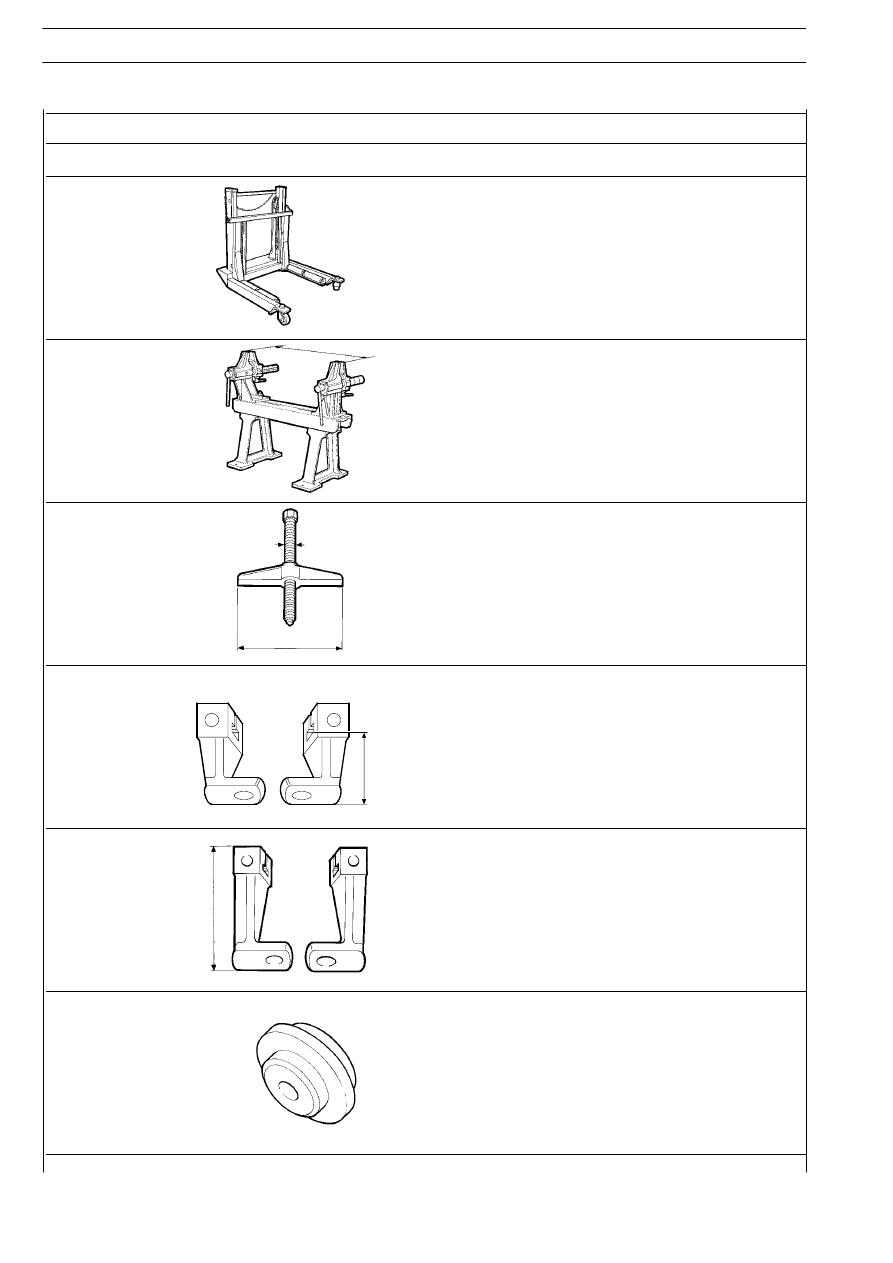

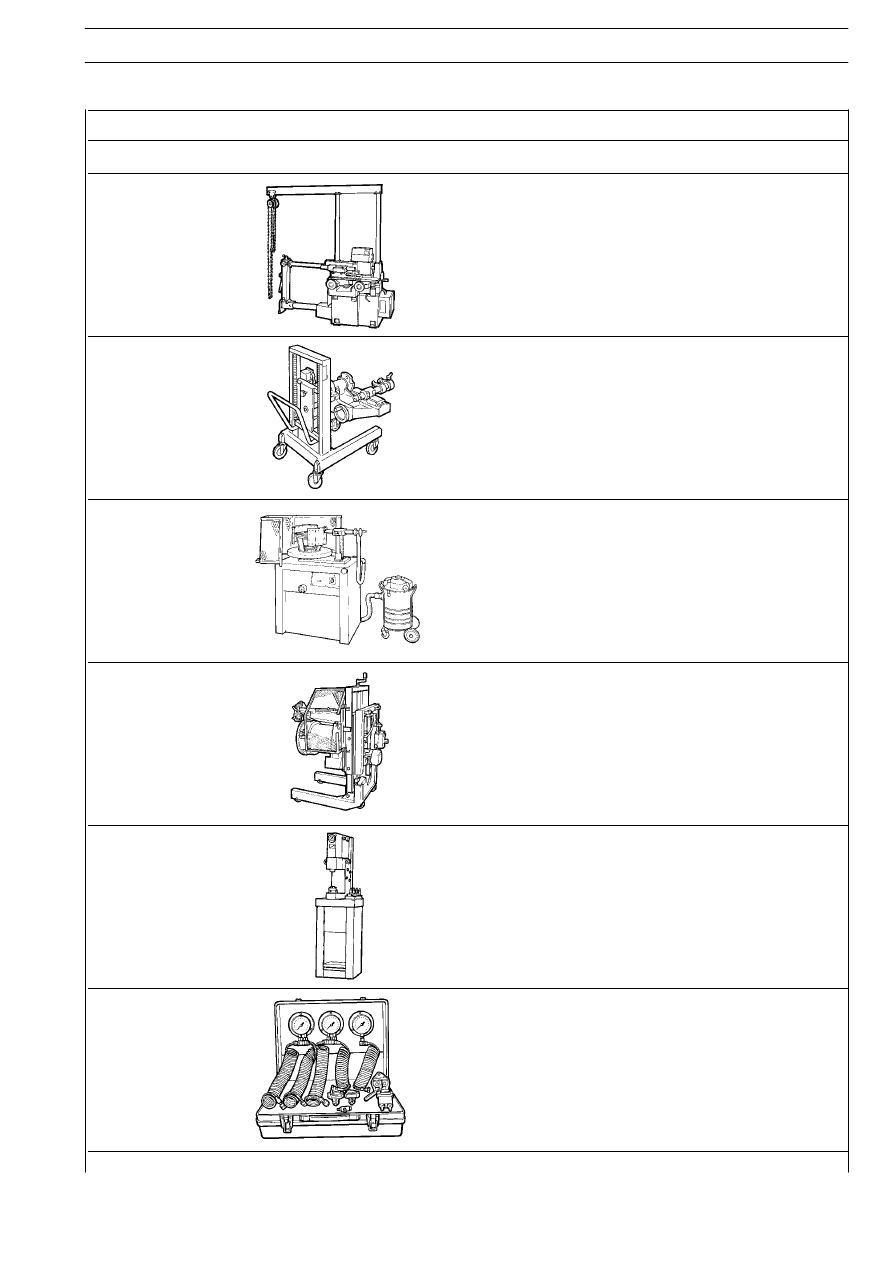

IMPIANTO PNEUMATICO — FRENI
Base — Giugno 2004
Print 603.93.333
COPPIE DI SERRAGGIO
PARTICOLARE
COPPIA
Nm
(kgm)
Freni a tamburo assale aggiunto 55080
Vite fissaggio tamburo
40
± 4
(4
± 0,4)
Ghiera per cuscinetti mozzo ruota
515,5
± 24,5
(51,5
± 2,4)
Coperchio mozzo ruote
♦
130
± 10
(13
± 1)
Tappo sul coperchio mozzo
50
± 5
(5
± 0,5)
Freni a tamburo assale aggiunto 57080
Vite fissaggio tamburo
40
± 4
(4
± 0,4)
Dado per vite serraggio supporto freni
313,5
± 15,5
(31
± 1,5)
Ghiera per cuscinetti mozzo ruota
515,5
± 24,5
(51,5
± 2,4)
Coperchio mozzo ruote
♦
130
± 10
(13
± 1)
Tappo sul coperchio mozzo
50
± 5
(5
± 0,5)
♦ Depositare un cordone di sigillante esclusivamente sulla superficie di battuta del coperchio per mozzo, utilizzando l’apposito
dosatore. Proteggere la parte filettata. Usare sigillante LOCTITE Tipo 574.
Freni a tamburo ponte 451391/1
Vite fissaggio tamburo
50
± 5
(5
± 0,5)
Vite fissaggio flangia semialbero *
50
± 5
(5
± 0,5)
Vite serraggio supporto freni
295
± 30
(29,5
± 3)
Dado fissaggio ruote
600
+50
— 20
(60
)
+5
— 2
*
Applicare sulla filettatura sigillante LOCTITE Tipo 573
