Iveco Stralis AT/AD. Manuale - parte 283

0050416t

Figura 38/1

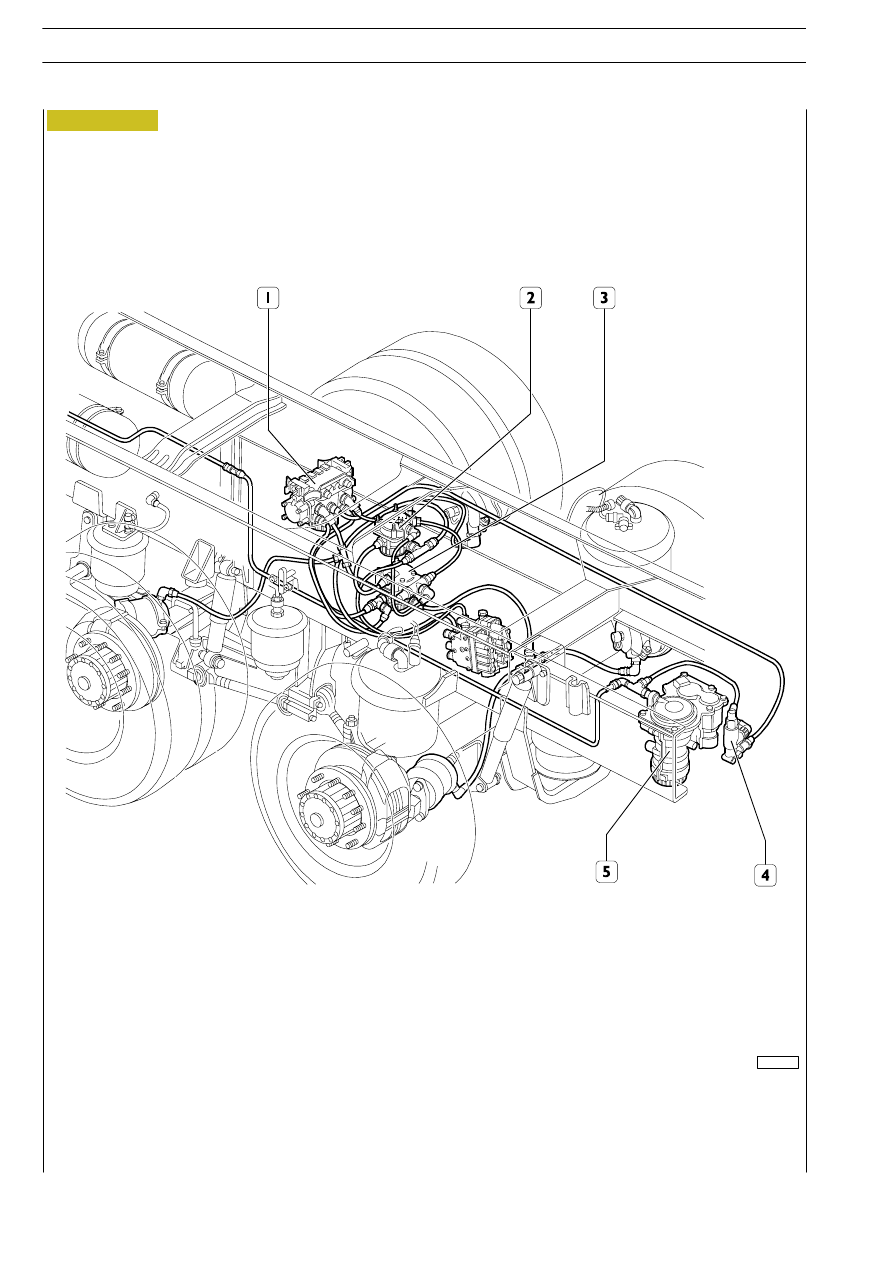

1. Modulatore ponte — 2. Valvola a relè — 3. Valvola a relè — 4. Valvola di ridondanza —

5. Servodistributore comando rimorchio

S

TRALIS

AT/AD

45/1

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333/A

Ubicazione componenti dell’impianto EBS2 sul veicolo (variante carri)

Print 603.93.333/A

Revi — Ottobre 2005

88760

Figura 38/2

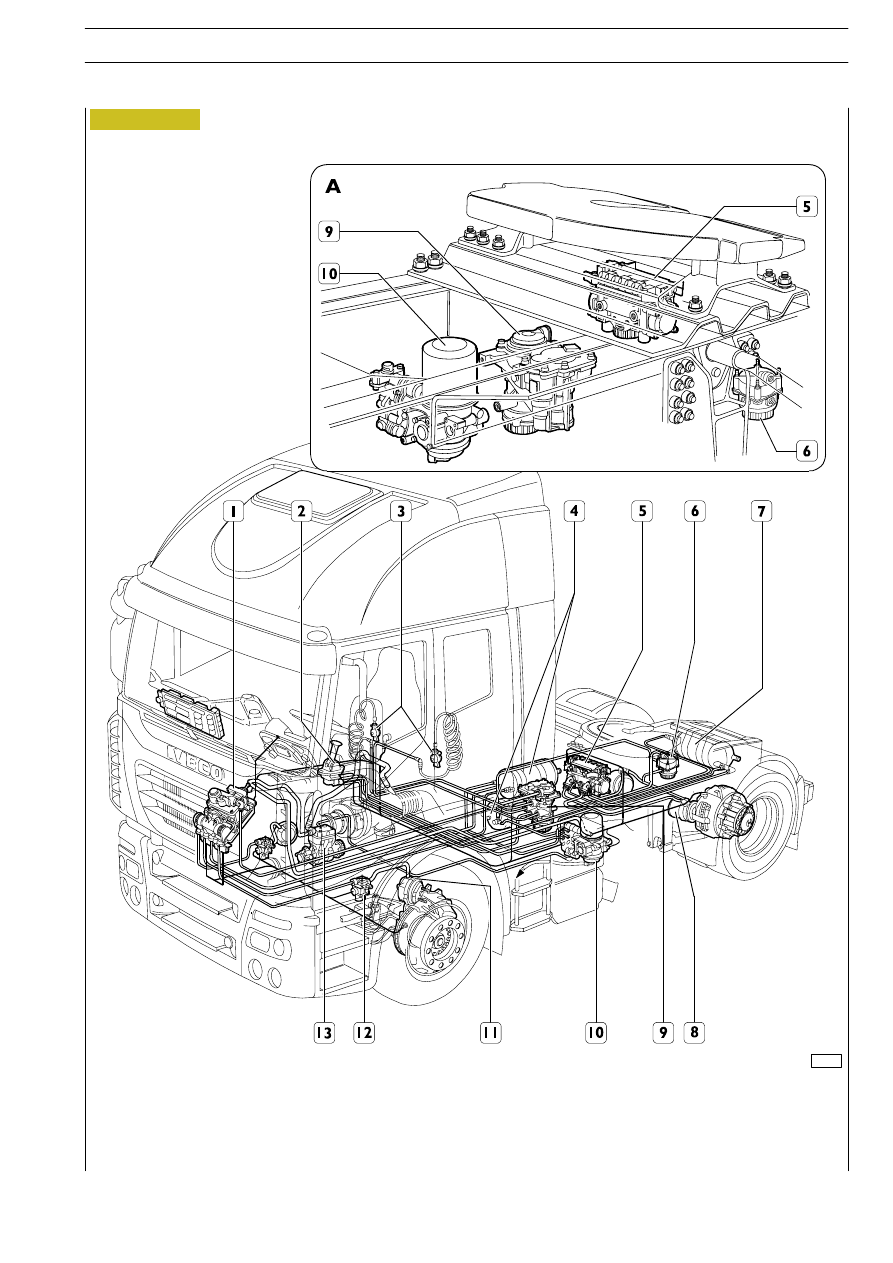

1. CBU (Central Brake Unit) — 2. Distributore a mano per stazionamento — 3. Semigiunti di accoppiamento —

4. Serbatoi aria — 5. Modulatore elettropneumatico ponte — 6. Valvola a relè per stazionamento — 7. Serbatoio aria —

8. Cilindro freno a molla — 9. Servodistributore comando rimorchio — 10. APU — 11. Cilindro freno a membrana —

12. Elettrovalvola ABS — 13. Compressore

A. Ubicazione effettiva componenti 5, 6, 9 e 10

IMPIANTO PNEUMATICO — FRENI

45/2

S

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Ubicazione componenti dell’impianto EBS2 sul veicolo (variante trattori)

Revi — Ottobre 2005

88748

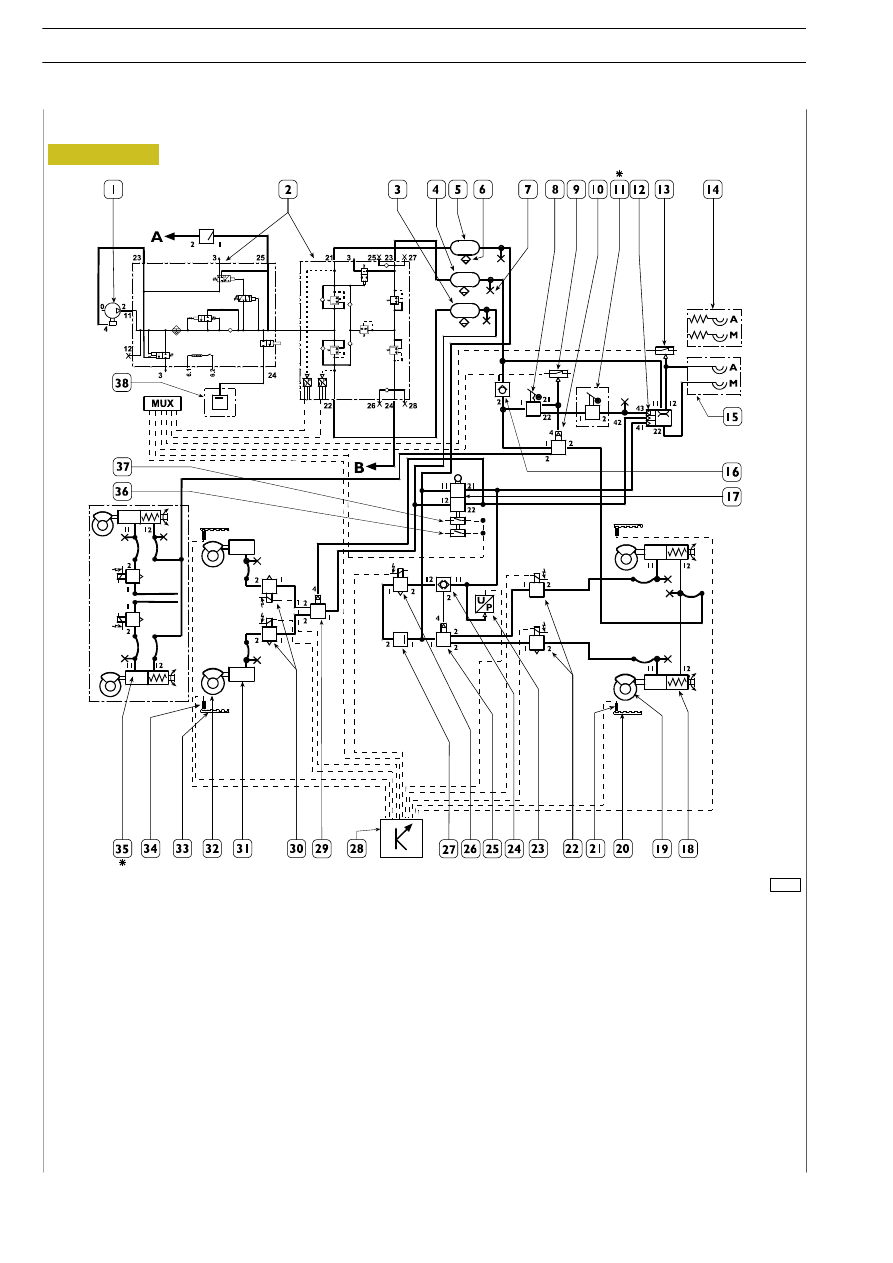

Schema di principio impianto ABS—EBL per veicoli 4x2 (carri e trattori esclusi veicoli con ponte
HR)

1. Compressore — 2. Air Processing Unit — 10,5 bar — 3. Serbatoio aria assale — 20 l — 4. Serbatoio aria stazionamento — 20 l

5. Serbatoio aria ponte — 30 l — 6. Valvola di scarico manuale — 7. Presa di controllo pneumatica — 8. Distributore a mano

comando stazionamento — 9. Interruttore bassa pressione freno a mano inserito — 6,4 bar — 10. Valvola a relè comando stazio-

namento — 11. Distributore a mano rallentamento rimorchio — 12. Servodistributore comando frenatura rimorchio

13. Interruttore bassa pressione impianto rimorchio — 6,4 bar — 14. Semi giunti di accoppiamento rimorchio per trattori

15. Semi giunti di accoppiamento rimorchio per carri e trattori FP—CT — 16. Valvola unidirezionale impianto stazionamento —

17. Distributore duplex — 18. Cilindro combinato ponte — 19. Complessivo freno a disco ponte (H) — 20. Ruota fonica ponte

21. Sensore di velocità ponte — 22. Elettrovalvole ABS ponte — 23. Sensore di pressione EBL — 24. Doppia valvola di arresto

25. Valvola a relè comando frenatura ponte — 26. Elettrovalvola comando intervento ASR — 27. Valvola a pressione controllata

senza ritorno per ASR — 7,5 bar — 28. Centralina elettronica ABS — 29. Valvola a relè comando frenatura assale

30. Elettrovalvola ABS assale — 31. Cilindro freno a membrana assale — 32. Complessivo freno a disco assale — 33. Ruota fonica

assale — 34. Sensore di velocità assale — 35. Freno di stazionamento assale — 36. Micro interruttore comando luci stop

37. Micro interruttore per centralina EDC — 38. Valvola di sicurezza 14 bar — A. All’impianto sospensione pneumatica —

B. All’impianto servizi — * Optional.

H

Nei veicoli di non recente produzione e su tutti i trattori con ponte HR i freni posteriori sono a tamburo

Figura 39

S

TRALIS

AT/AD

46

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

88749

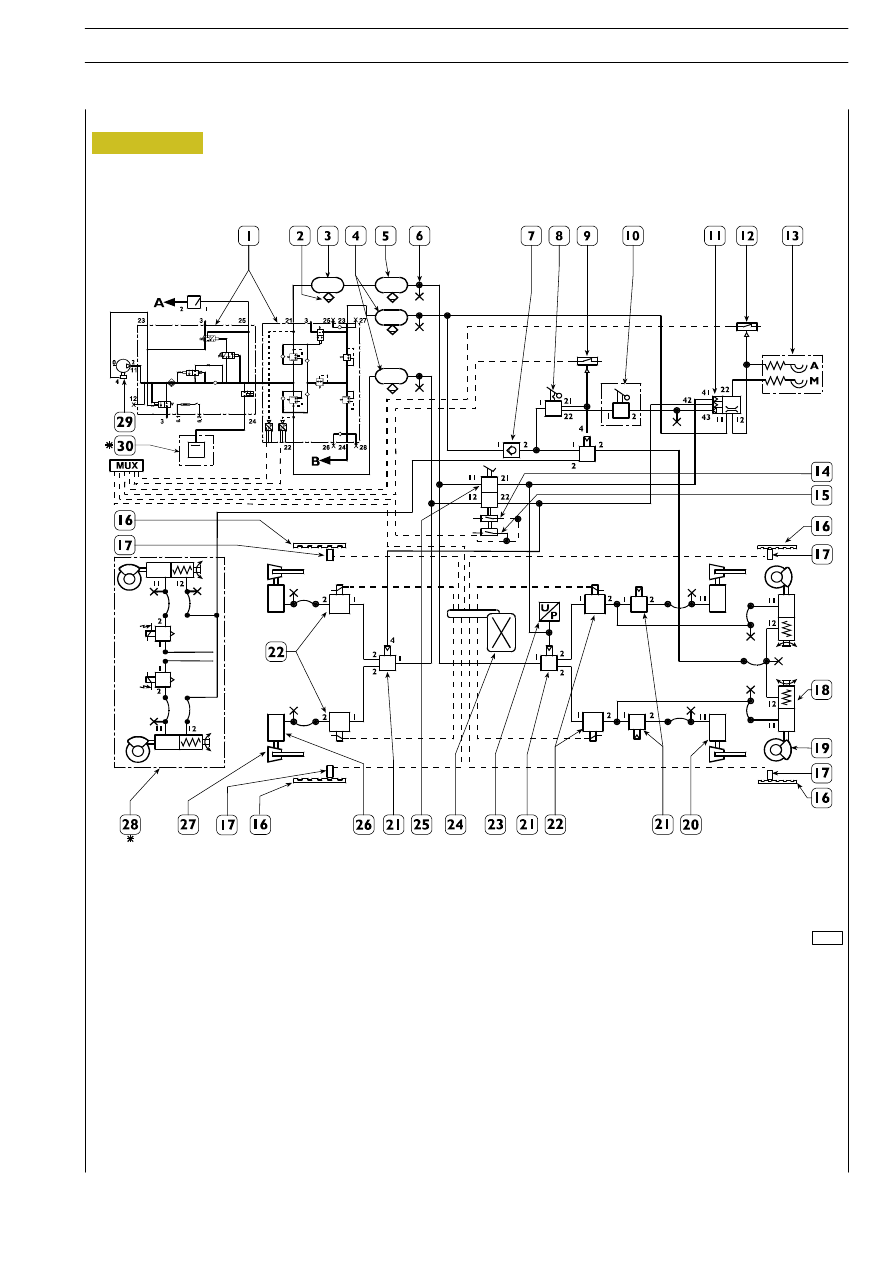

Schema di principio impianto ABS—EBL per veicoli 6x2C (trattori)

1. Gruppo A.P.U. — 2. Valvola di spurgo condensa manuale — 3. Serbatoio aria da 30 litri — 4. Serbatoio aria da 20 litri — 5. Ser-

batoio aria da 15 litri — 6. Presa controllo pressione — 7. Valvola di ritenuta — 8. Distributore a mano comando freno di stazio-
namento — 9. Interruttore bassa pressione — 10. Distributore a mano comando freno solo rimorchio (optional) — 11. Servodi-

stributore a triplo comando — 12. Interruttore di bassa pressione — 13. Semiacoppiamento “ISO” — 14. Micro interruttore co-

mando luci stop — 15. Micro interruttore per centralina EDC — 16. Ruota fonica — 17. Sensore di giri — 18. Cilindro freno com-

binato — 19. Complessivo freno a disco (H) — 20. Cilindro freno a membrana — 21. Valvola a relais — 22. Elettrovalvola ABS —

23. Sensore di pressione — 24. Centralina elettronica — 25. Distributore Duplex — 26. Cilindro a membrana — 27. Complessivo

freno a disco — 28. Freno di stazionamento su assale anteriore — 29. Compressore — 30. Valvola di sicurezza (14 bar) —

A. Alle sospensioni pneumatiche — B. Ai servizi

H

Nei veicoli di non recente produzione i freni posteriori sono a tamburo

Figura 40

IMPIANTO PNEUMATICO — FRENI

47

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
