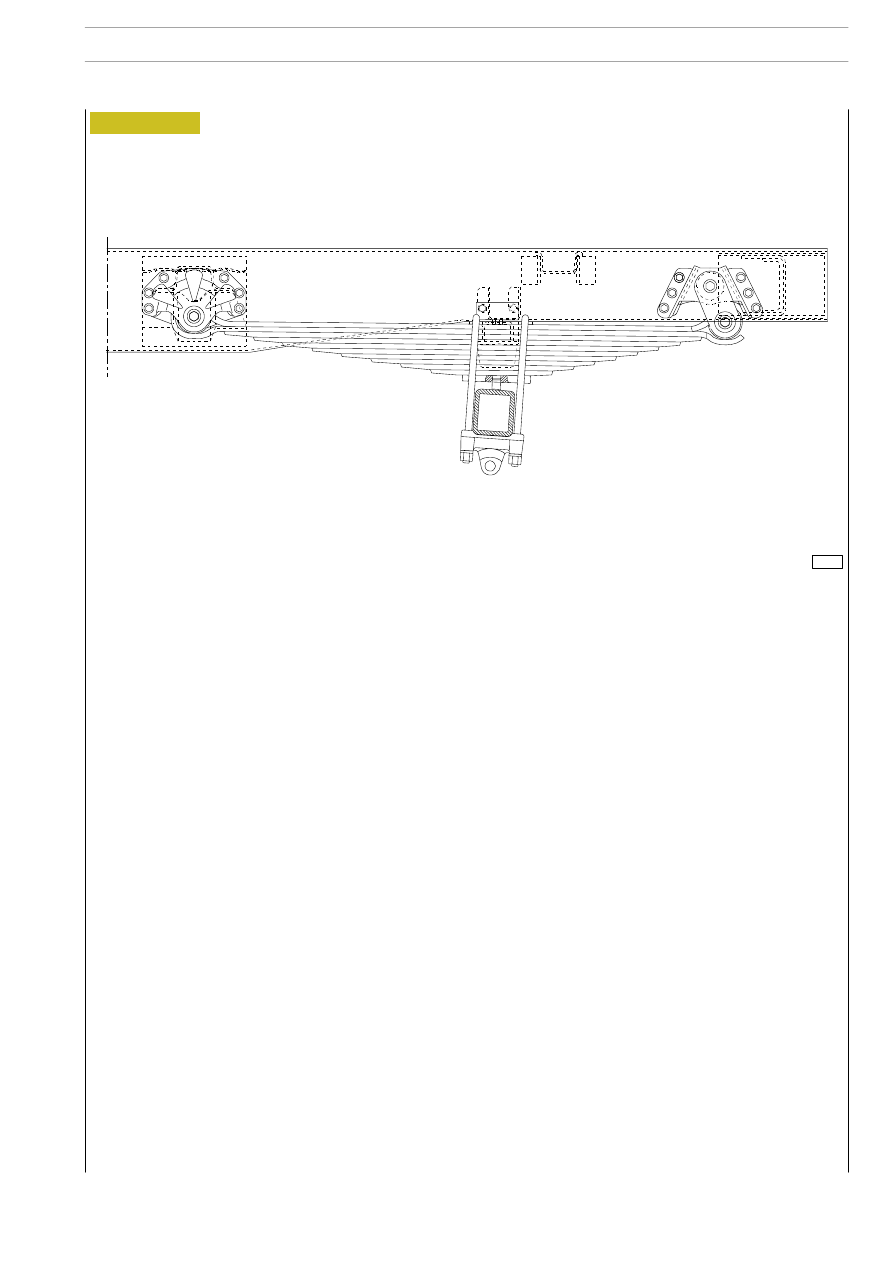

Figura 5

SOSPENSIONE POSTERIORE CON MOLLE A BALESTRA PARABOLICHE VEICOLI 4x2

20

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

COMPLESSIVO SOSPENSIONE POSTERIORE MECCANICA

84504

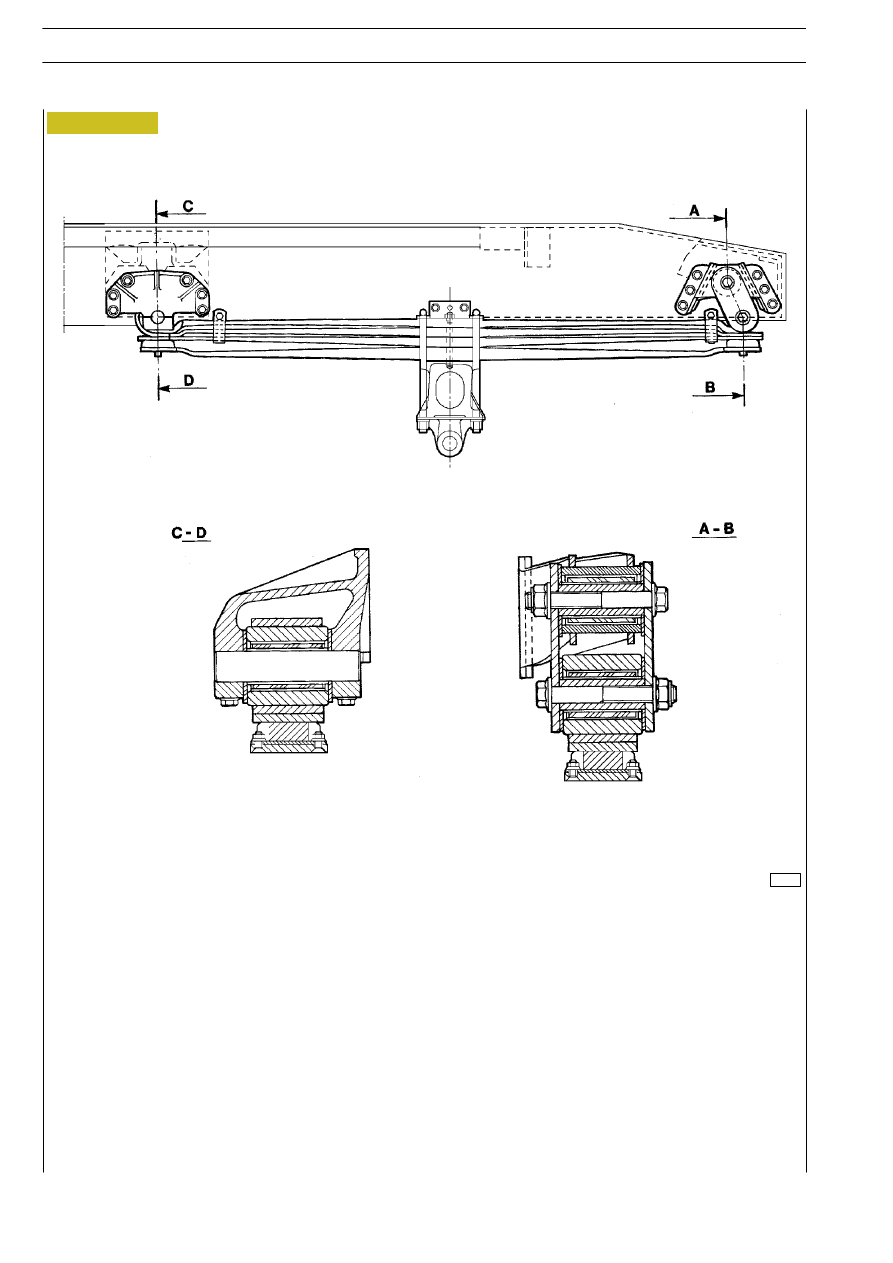

Figura 6

SOSPENSIONE POSTERIORE CON MOLLE A BALESTRA SEMIELLITTICHE VEICOLI 4X2

SOSPENSIONI

21

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

36836

- Applicare sulle filettature del pattino di supporto (1)

grasso MOLIDAC;

- applicare sul piano d’appoggio viti e sui fori del supporto

(2) resina per scatolati;

- dopo aver allineato i particolari, avvitare le viti (3)

serrandole in croce alla coppia di 100 Nm;

- serrare quindi le viti (3) alla coppia di 420 Nm.

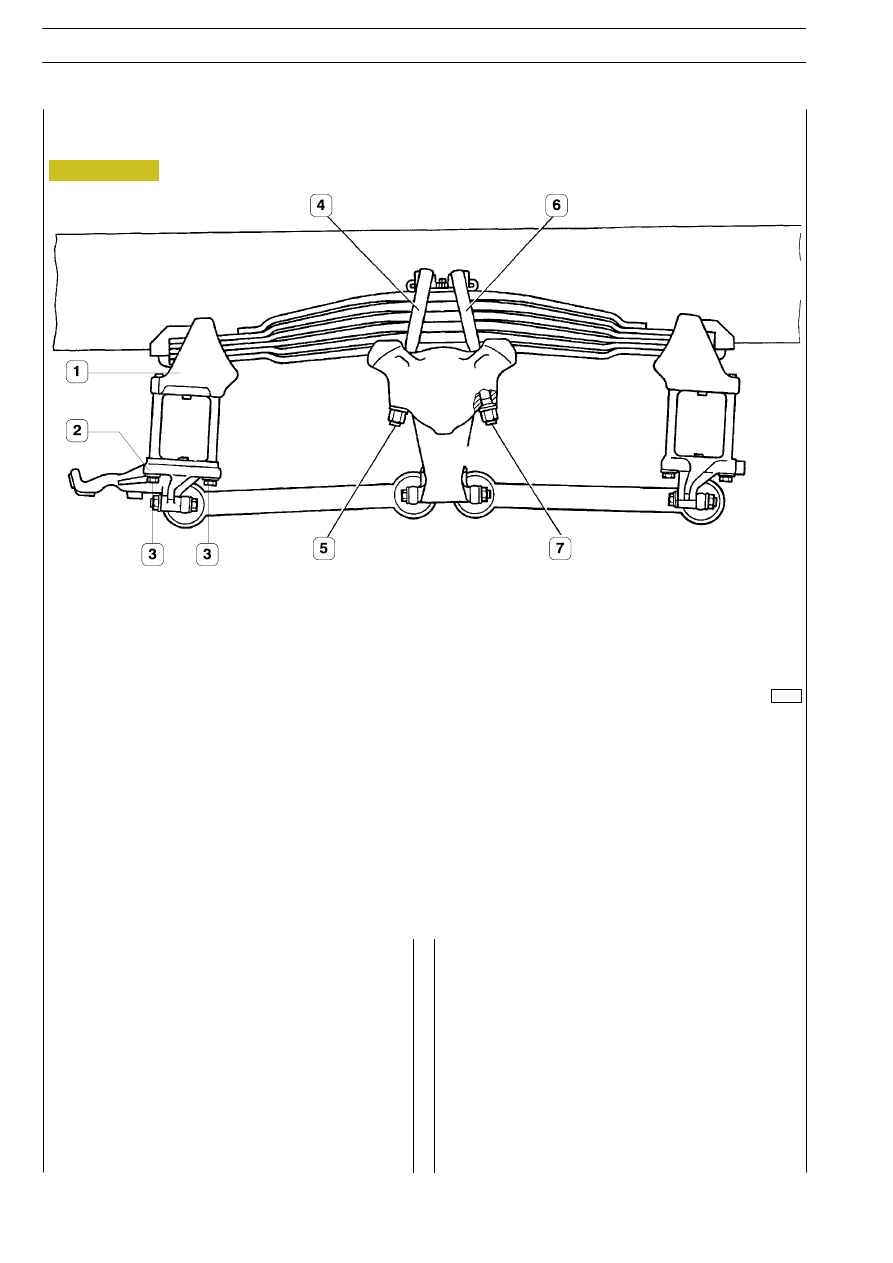

Serraggio staffe di fissaggio molla a balestra al
supporto centrale

Serrare i dadi (5 e 7) per staffe (4 e 6) di fissaggio molle a bale-
stra operando come segue:

- serrare i dadi (5) alla coppia di 300

÷ 500 Nm

- serrare i dadi (7) alla coppia di 750

÷ 900 Nm

- serrare i dadi (5) alla coppia di 750

÷ 900 Nm.

Figura 7

22

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

SOSPENSIONE POSTERIORE “CANTILEVER” (Veicoli 6X2)
Procedure per il montaggio pattino di supporto molla a balestra e supporto di ancoraggio barre
longitudinali

Applicare la tubazione (3) della pompa idraulica 99341035 (1)
al foro della mensola (1); azionare la pompa fino a provocare
lo sbloccaggio dell’albero (2) dalla mensola (1).
Togliere la vite (6), la piastra (5) e sfilare l’albero (2) dalla men-
sola (1).

39073

86426

39075

39076

39077

Figura 8

Figura 9

Figura 10

Figura 11

Figura 12

500440

Stacco—riattacco supporto centrale

500442

Stacco—riattacco albero per suppor-
to centrale

500443

Sostituzione cuscinetti

500449

Stacco—riattacco mensola

Stacco supporto centrale

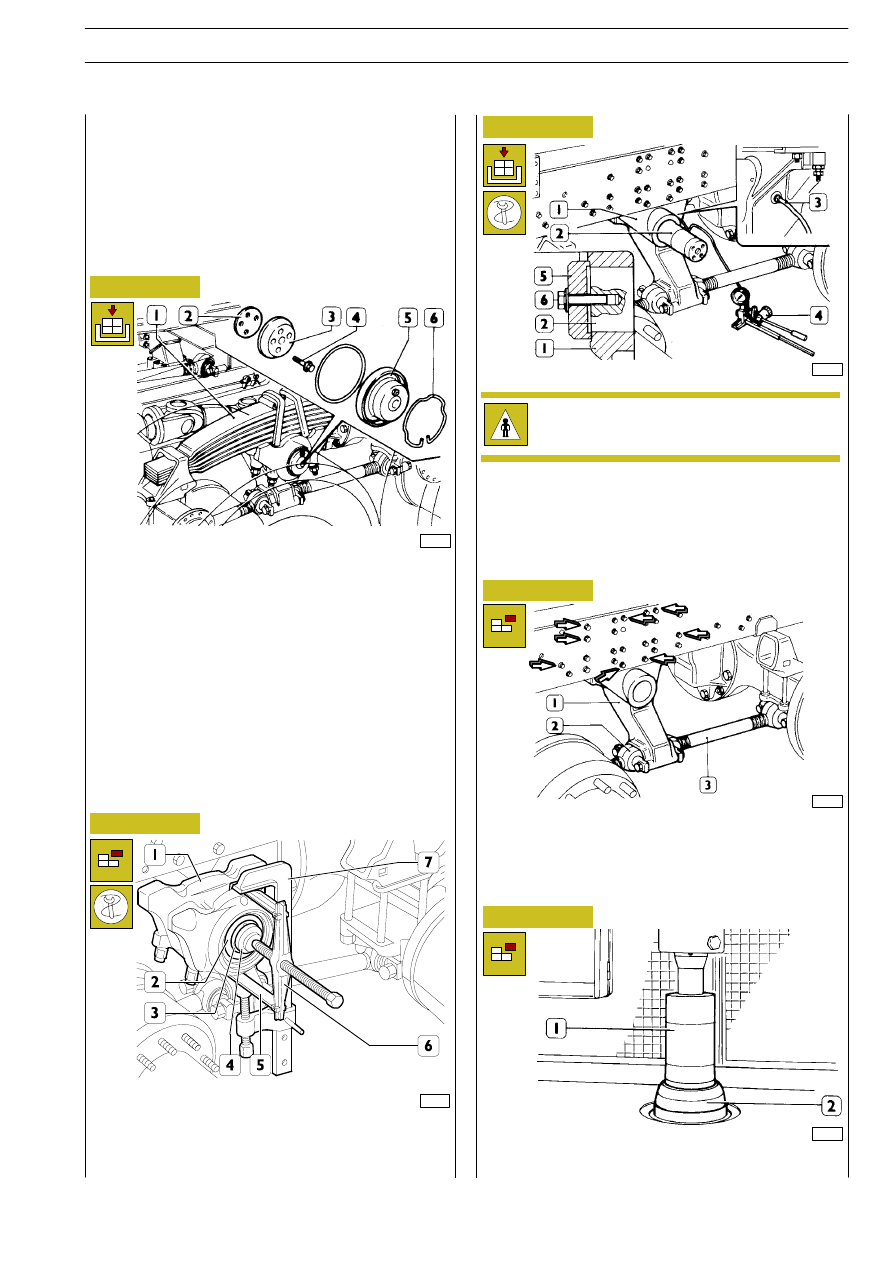

Con gli attrezzi 99341011 (5), 99341003 (6), 99341015 (7)
e il blocchetto di reazione 99345055 (4) sfilare dall’albero (3)
il supporto centrale (1) completo di semicuscinetto esterno
(2).

Allentare la vite (6) di

~ 1 giro.

Staccare i tiranti longitudinali (2 e 3) e staccare la mensola (1).
Dovendo sostituire la mensola superiore (1, Figura 14), toglie-
re le viti (

⇒) di fissaggio e staccarla dai longheroni.

Mediante pressa idraulica, estrarre il semicuscinetto interno
(2) del cuscinetto di supporto dell’albero (1).

Sollevare la parte posteriore del veicolo ed appoggiare il telaio
ed i ponti su cavalletti.
Smontare le ruote.
Smontare la molla a balestra.
Togliere l’anello (6) elastico e staccare la calotta (5).
Togliere le viti (4), smontare la piastra (3) e gli spessori di regi-
stro (2) sottostanti.

Smontaggio albero per supporto centrale

Non togliere la vite (6) e la piastra (5) poiché impedi-
scono, nella successiva operazione, l’espulsione vio-
lenta dell’albero (2) dalla mensola.

Sostituzione della mensola

Sostituzione semicuscinetti
