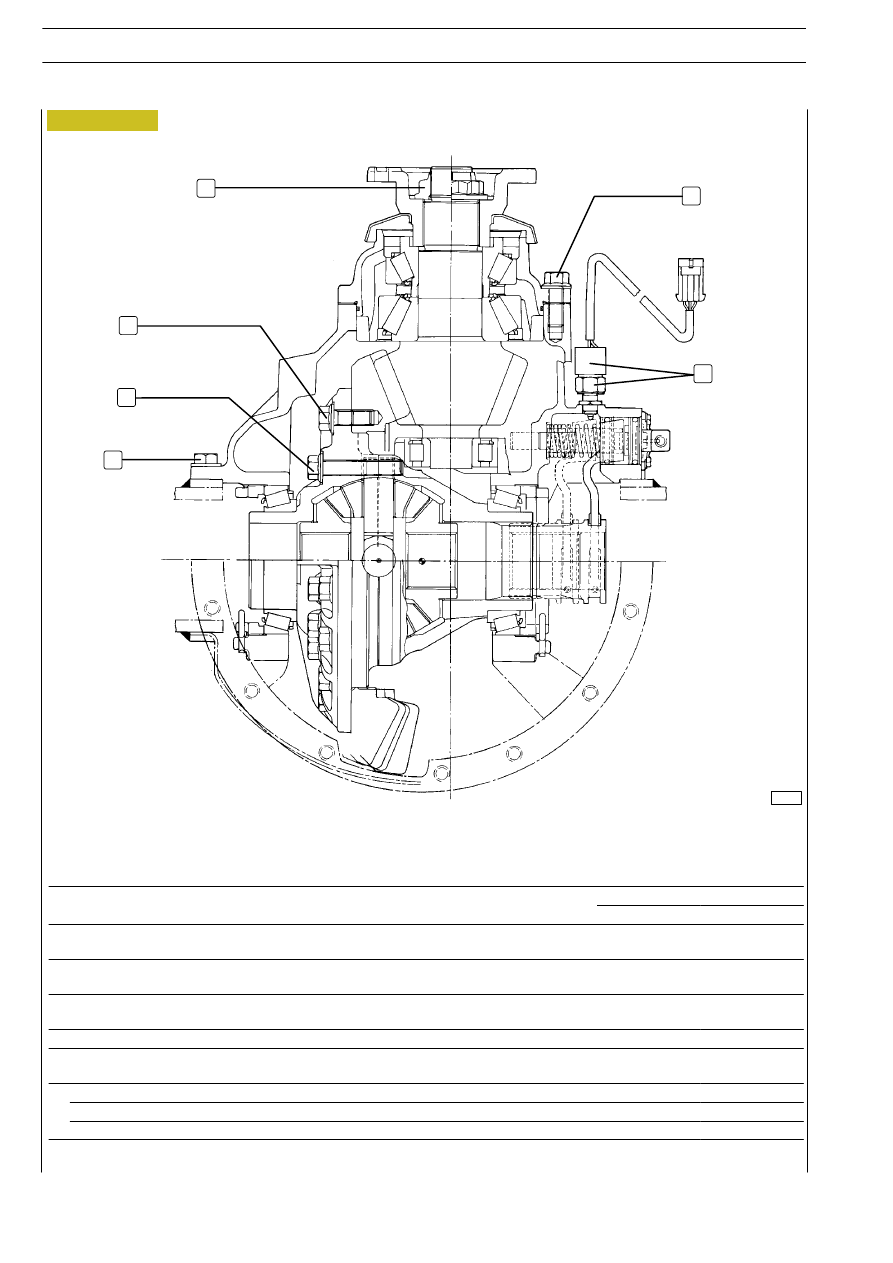

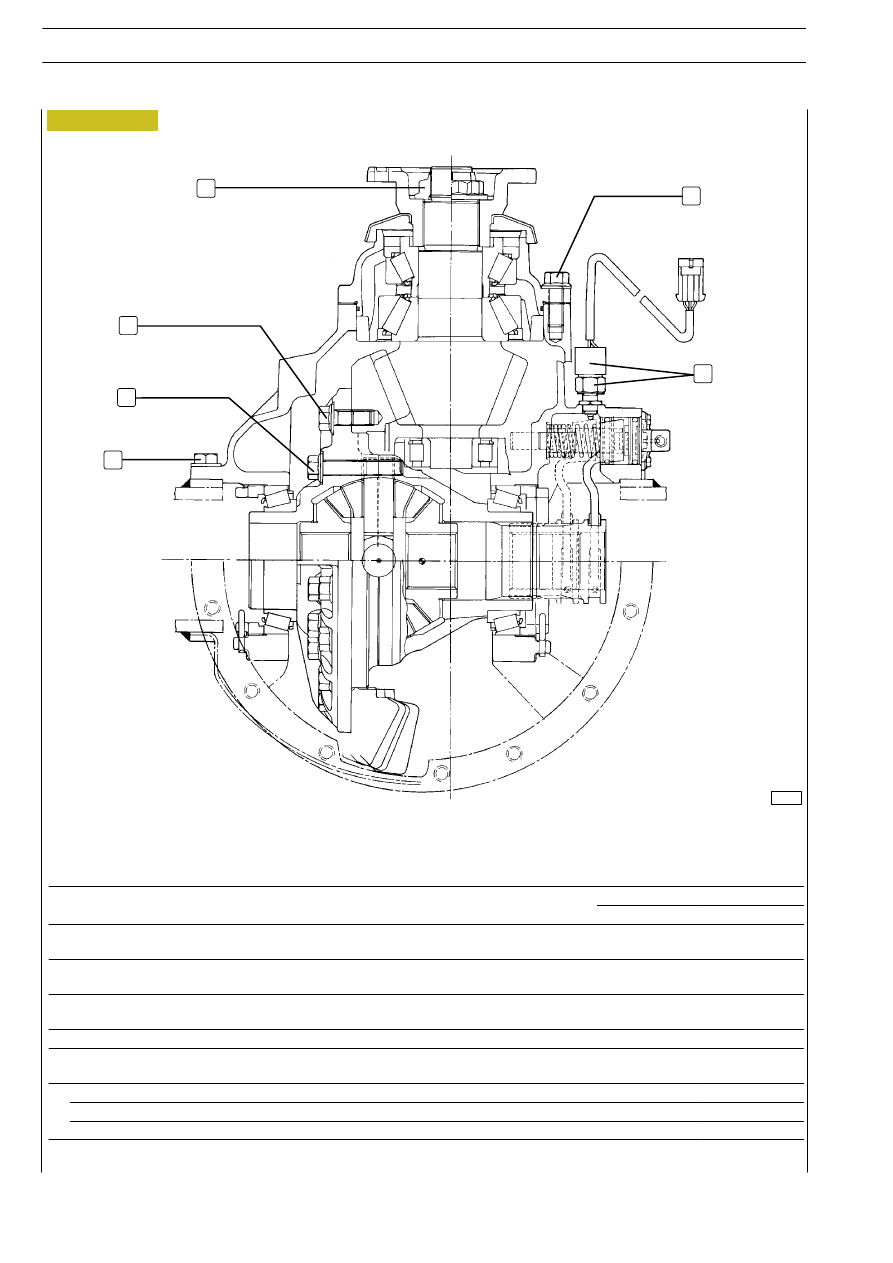

Figura 3

156

PONTI IN TANDEM (POSTERIORE) ARVINMERITOR RR 167 E (R 0878)

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

PARTICOLARE

Nm

kgm

1

Vite fissaggio scatola differenziale alla scatola ponte

1

a

fase coppia

2

a

fase angolo

100

± 5

10

± 0,5

80

° ÷ 90°

2

Vite fissaggio semiscatole differenziale

1

a

fase coppia

2

a

fase angolo

100

± 5

10

± 0,5

110

° ÷ 120°

3

Vite fissaggio corona conica alla semiscatola

1

a

fase coppia

2

a

fase angolo

100

± 5

10

± 0,5

80

° ÷ 90°

4 Dado bloccaggio pignone conico

1350

÷ 1670

135

÷ 167

5

Vite fissaggio supporto pignone conico

1

a

fase coppia

2

a

fase angolo

100

± 5

10

± 0,5

60

° ÷ 70°

Dado bloccaggio sensore

35

÷ 45

3,5

÷ 4,5

6 Vite fissaggio cappelli alla scatola differenziale

650

÷ 810

65

÷ 81

Tappo scarico olio

45

÷ 55

4,5

÷ 5,5

Figura 4

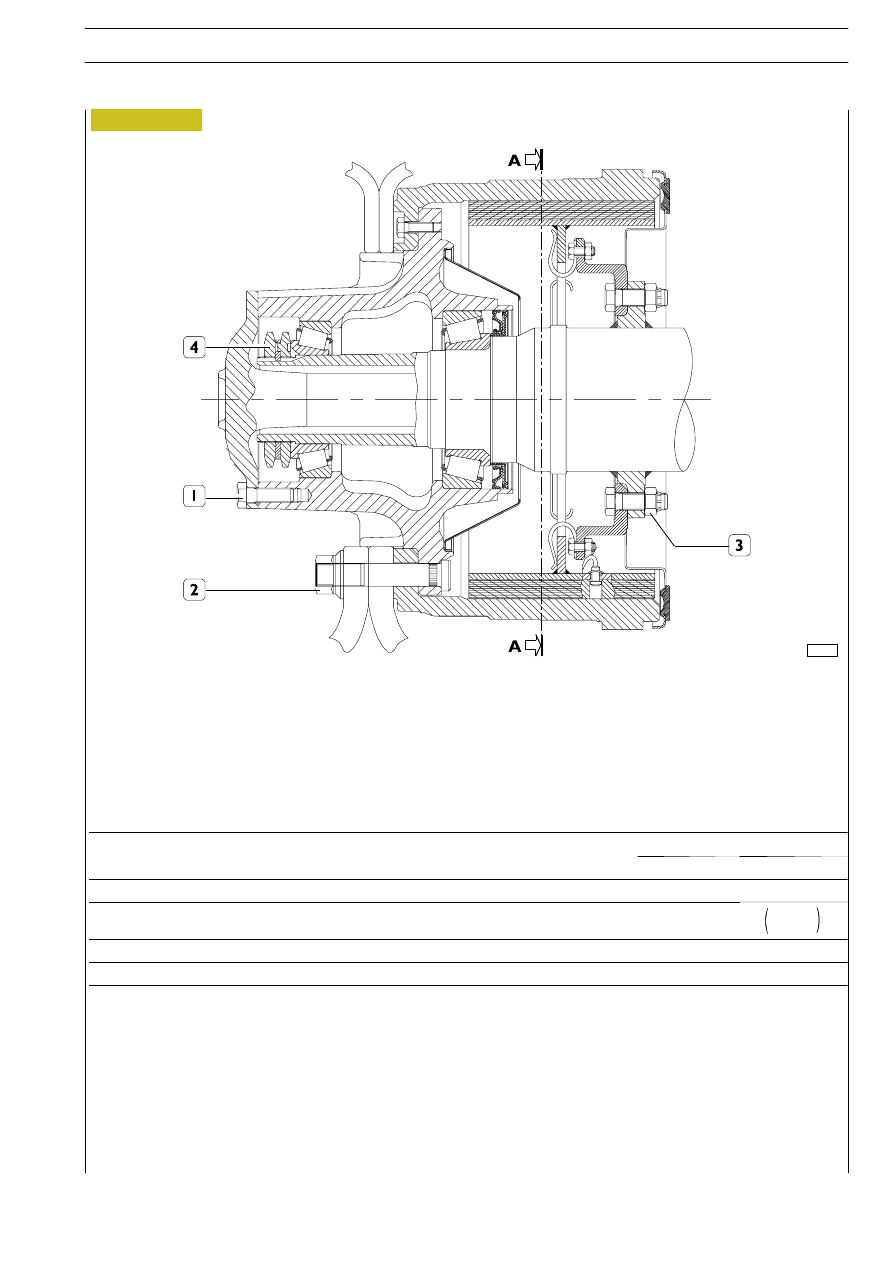

SEZIONE SUL MOZZO RUOTA PONTE IN TANDEM RT 160 E

77212

PONTI IN TANDEM (POSTERIORE) ARVINMERITOR RR 167 E (R 0878)

157

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

PARTICOLARE

COPPIA

PARTICOLARE

Nm

(kgm)

1

Vite fissaggio semialbero al mozzo ruota M 14x1,5

207,9

÷ 256,9

(21,2

÷ 26,2)

2

Dado fissaggio ruote

600

+50

—20

60

+5

—2

3

Dado per vite fissaggio supporto freni

275,5

÷ 304

(28

÷ 31)

4

Ghiera di bloccaggio dado di registro mozzi ruote

392,3

(40

± 2)

158

PONTI IN TANDEM (POSTERIORE) ARVINMERITOR RR 167 E (R 0878)

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

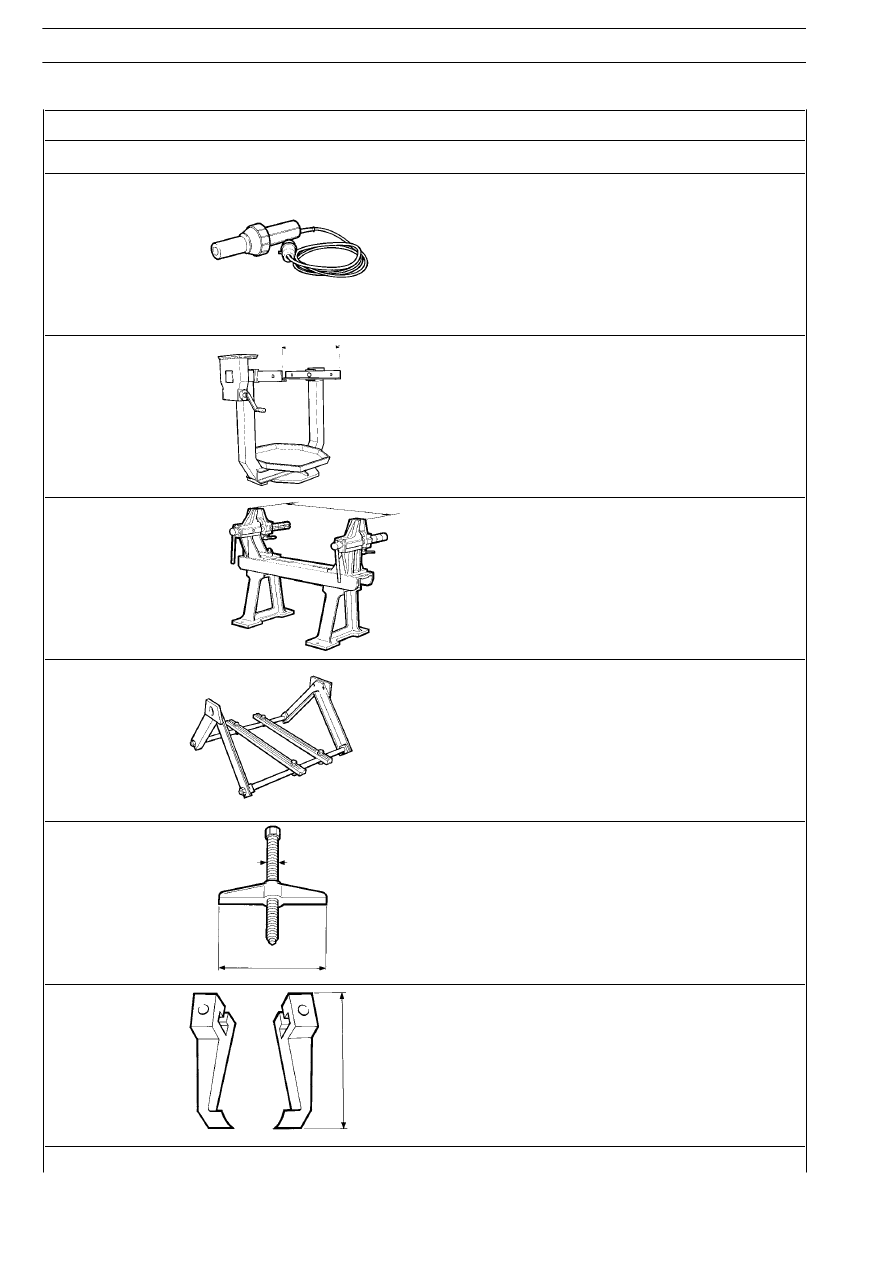

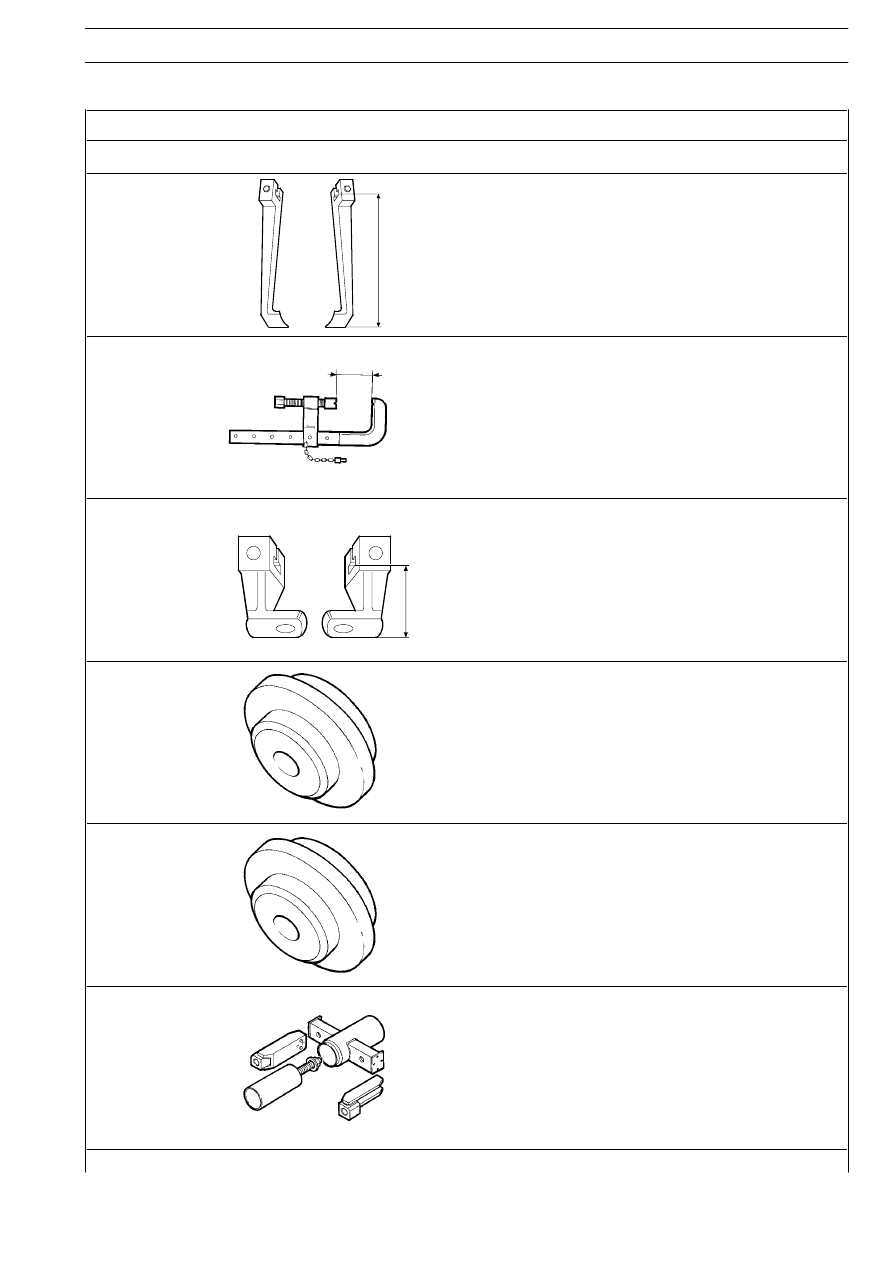

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99305121

Apparecchio ad aria calda

99322205

Cavalletto rotativo per revisione gruppi
(portata 1000 daN, coppia 120 daN/m)

99322215

Cavalletto per revisione ponti e assali

99322225

Supporto per sostegno gruppi
(da applicare al cavalletto 99322205)

99341003

Ponte a semplice effetto

99341009

Coppia staffe

PONTI IN TANDEM (POSTERIORE) ARVINMERITOR RR 167 E (R 0878)

159

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99341012

Coppia staffe

99341015

Strettoio

99341016

Coppia staffe con foro

99345049

Blocchetto di reazione per estrattori

99345055

Blocchetto di reazione per estrattori

99345103

Attrezzo per montaggio mozzo ruota
