Iveco Stralis AT/AD. Manuale - parte 191

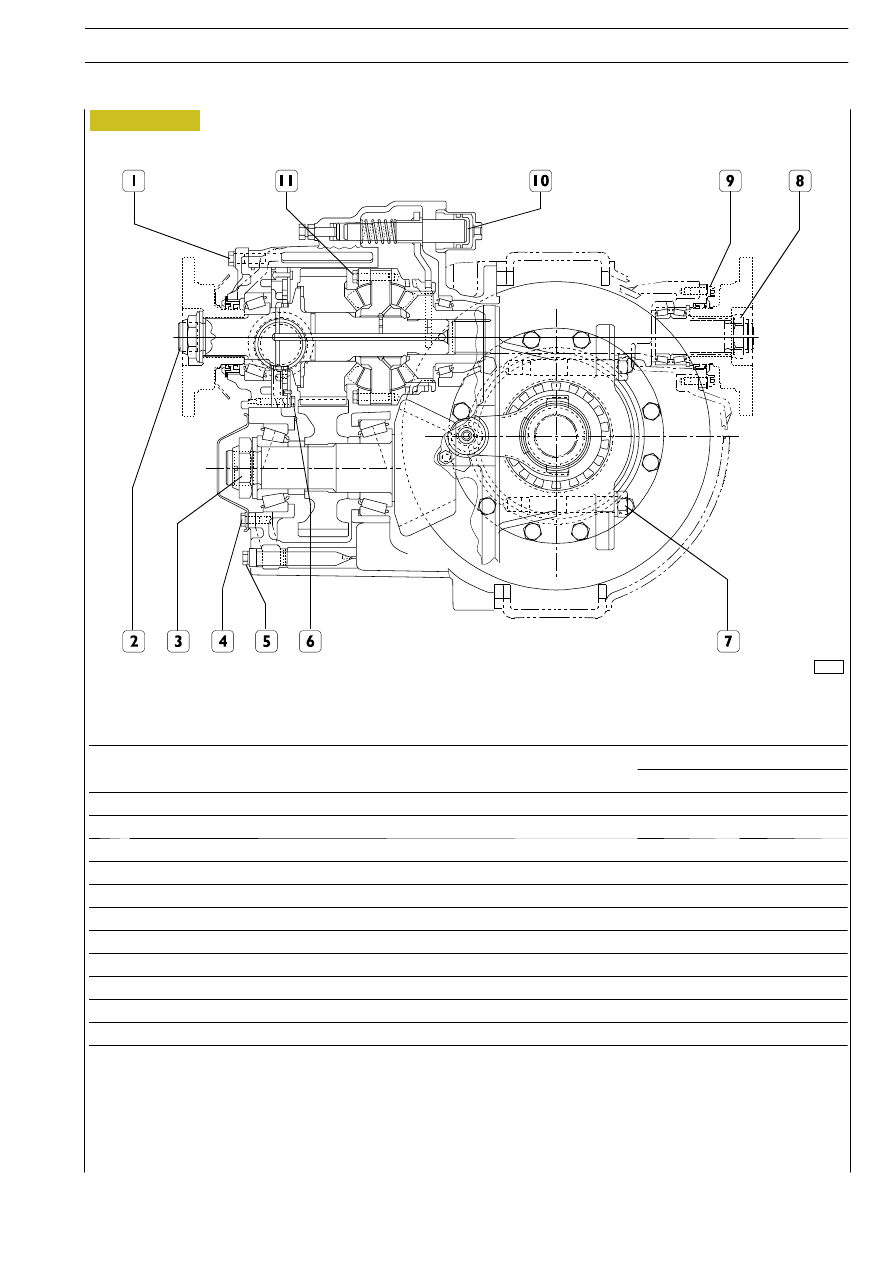

Il ponte intermedio è del tipo portante a semplice riduzione;
esso è costituito da una scatola il lamiera nella quale sono allog-
giati il differenziale ripartitore ed il differenziale primario.
La trasmissione del moto dal differenziale ripartitore a quello
primario è realizzata tramite una coppia di ingranaggi elicoidali.
Il differenziale ripartitore è costituito da un’albero entrata mo-
to sul quale sono calettati: il supporto anteriore, la pompa olio,
l’ingranaggio conduttore sul quale è ricavato il planetario ante-
riore e il gruppo satelliti; l’ingranaggio planetario posteriore è
alloggiato nella scatola ponte e si caletta sull’albero uscita mo-
to.
Sull’ingranaggio planetario posteriore è montato un manicotto
scorrevole per il bloccaggio del differenziale, esso è comanda-
to tramite una forcella da un dispositivo pneumatico.
La regolazione del giuoco assiale dei cuscinetti a rulli conici si
effettua per mezzo di spessori interposti fra il supporto ante-
riore e supporto ruotismi: il differenziale primario è costituito
da una coppia di ingranaggi conici di riduzione a dentatura eli-
coidale (pignone—corona) e una scatola ruotismi (satelliti—pla-
netari).
Sul pignone è calettato l’ingranaggio condotto ed è supportato
da due cuscinetti a rulli conici.
La registrazione del gruppo pignone conico si effettua tramite
anelli di registro interposti tra i due cuscinetti a rulli conici.
Inoltre si può regolare la posizione del pignone conico rispetto
alla corona conica, variando lo spessore del pacco di anelli in-
terposti tra il cuscinetto conico sottotesta ed il supporto del
pignone conico.
La scatola ruotismi è supportata da due cuscinetti a rulli conici
ed è registrabile assialmente tramite due ghiere filettate.
Il ponte è dotato di un dispositivo, a comando pneumatico, per
il bloccaggio del differenziale.
I mozzi ruote sono supportati da due cuscinetti a rulli conici
flottanti sul canotto e registrabili mediante un dado filettato.
87225

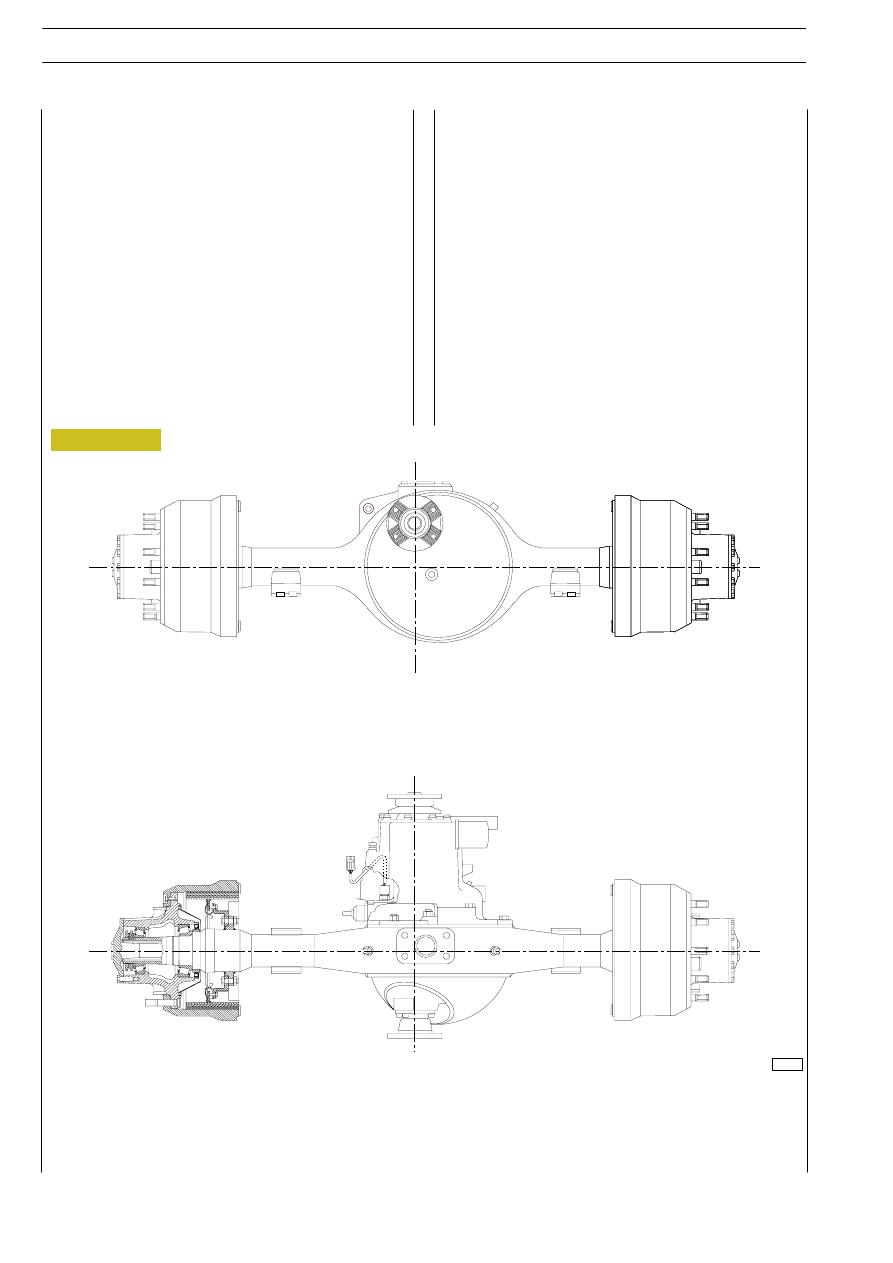

VISTA DEL COMPLESSIVO PONTE IN TANDEM ARVIN MERITOR RT 160 E
Figura 2
104
PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)
S
TRALIS
AT/AD
Print 603.93.333
Base — Giugno 2004
DESCRIZIONE
