16

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

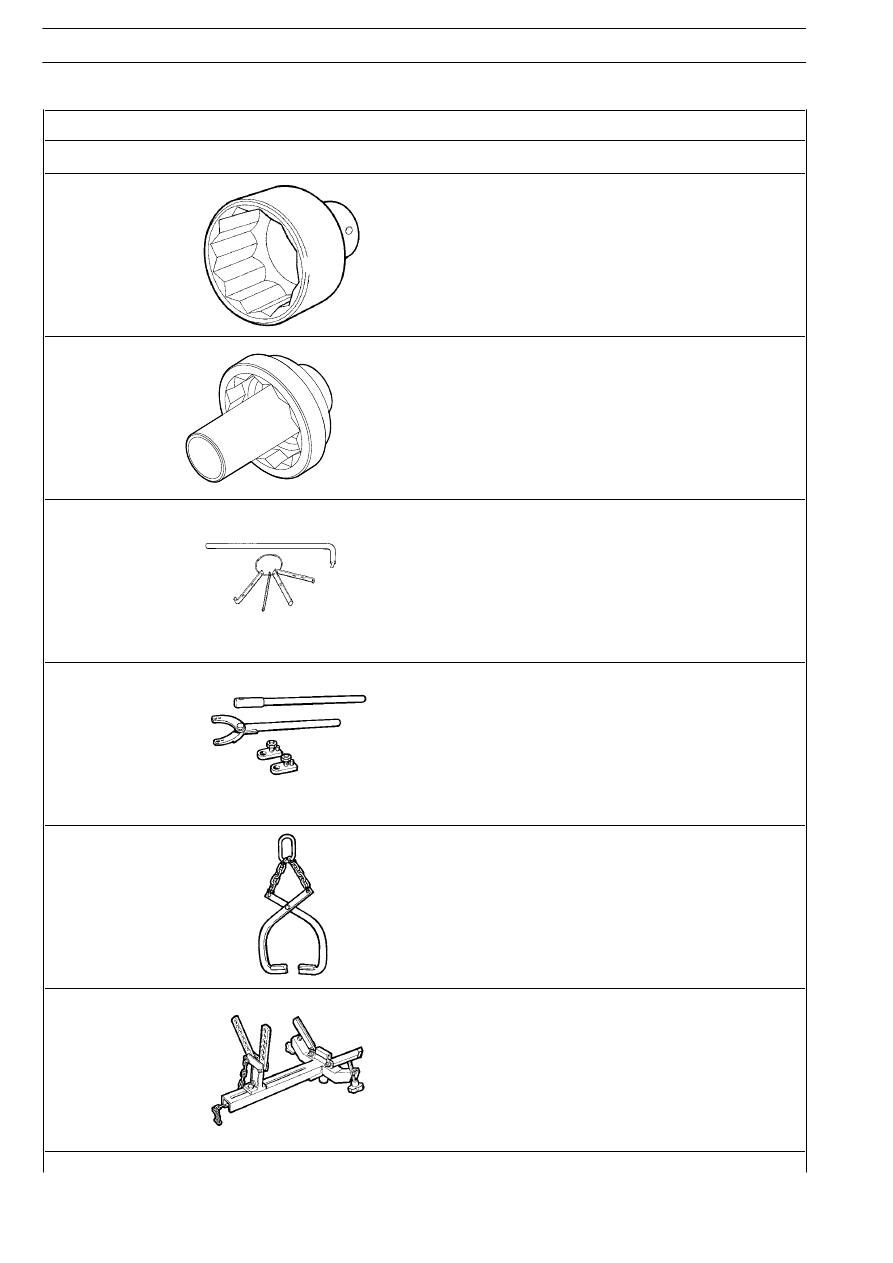

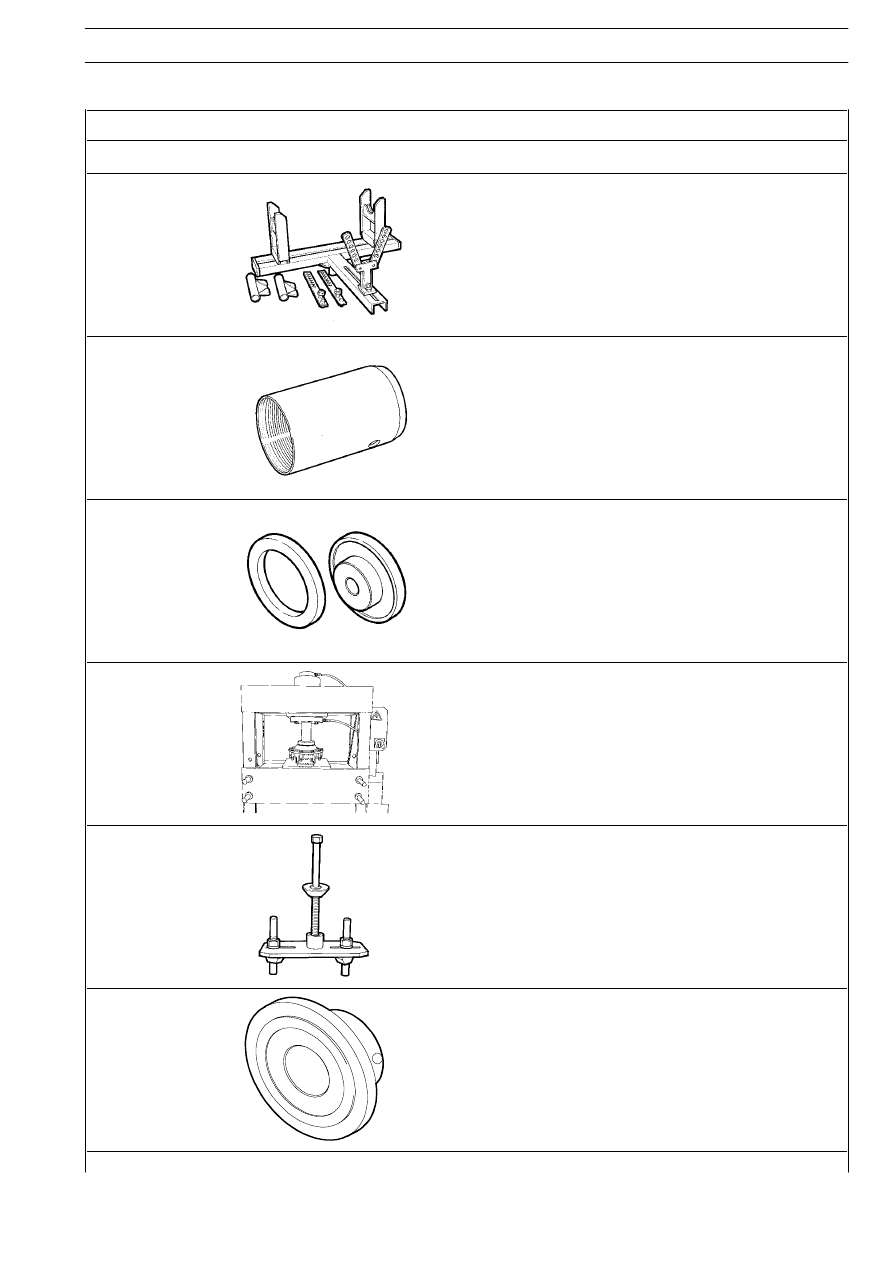

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99355088

Chiave (60 mm) per dado pignone conico differenziale
(usare con 99370317)

99355180

Chiave (105 mm) per dado registro cuscinetto mozzi ruote

99363204

Attrezzo per estrazione guarnizioni

99370317

Leva di reazione con prolunga per ritegno flange

99370509

Gancio per estrazione semiscatola ruotismi differenziale

99370616

Supporto per stacco e riattacco differenziale

PONTE POSTERIORE ARVINMERITOR MS 13—175

17

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370617

Supporto universale per sostegno ponti durante lo stacco e
riattacco

99370700

Guida per montaggio mozzo ruota

99370706

Attrezzo per piantaggio cuscinetto mozzo ruota

99370708

Attrezzo per spiantaggio cuscinetto mozzo ruota

99371047

Supporto per ritegno semiscatola differenziale durante il fissaggio viti
unione corona (usare con 99322205 — 993222225)

99374244

Calettatore per montaggio anello di tenuta pignone conico

18

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

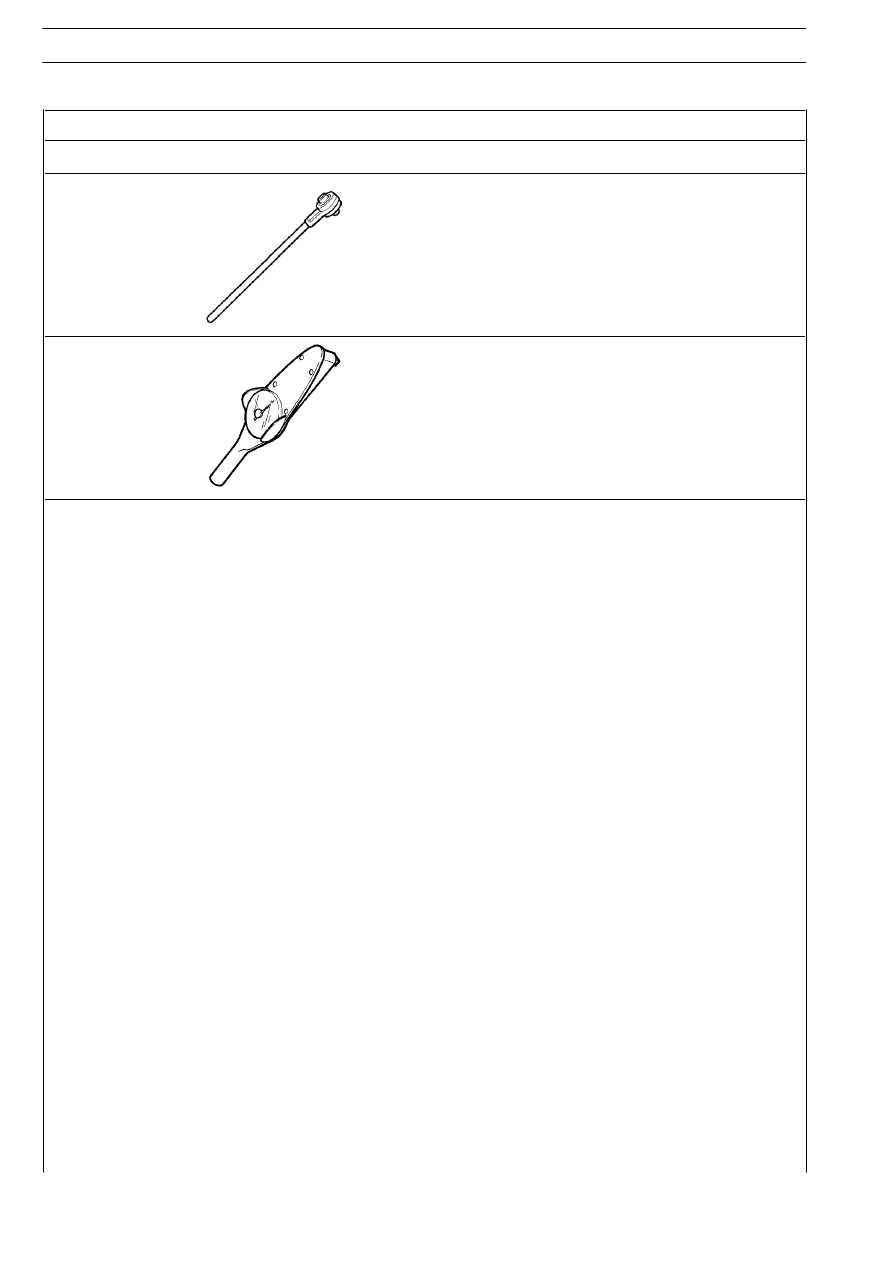

99389816

Moltiplicatore di coppia x 4, con attacco quadro, entrata 3/4”
uscita 1” (coppia massima 2745 Nm)

99389819

Chiave dinamometrica (0 — 10 Nm) con attacco quadro 1/4”

72740

72739

84402

72742

84403

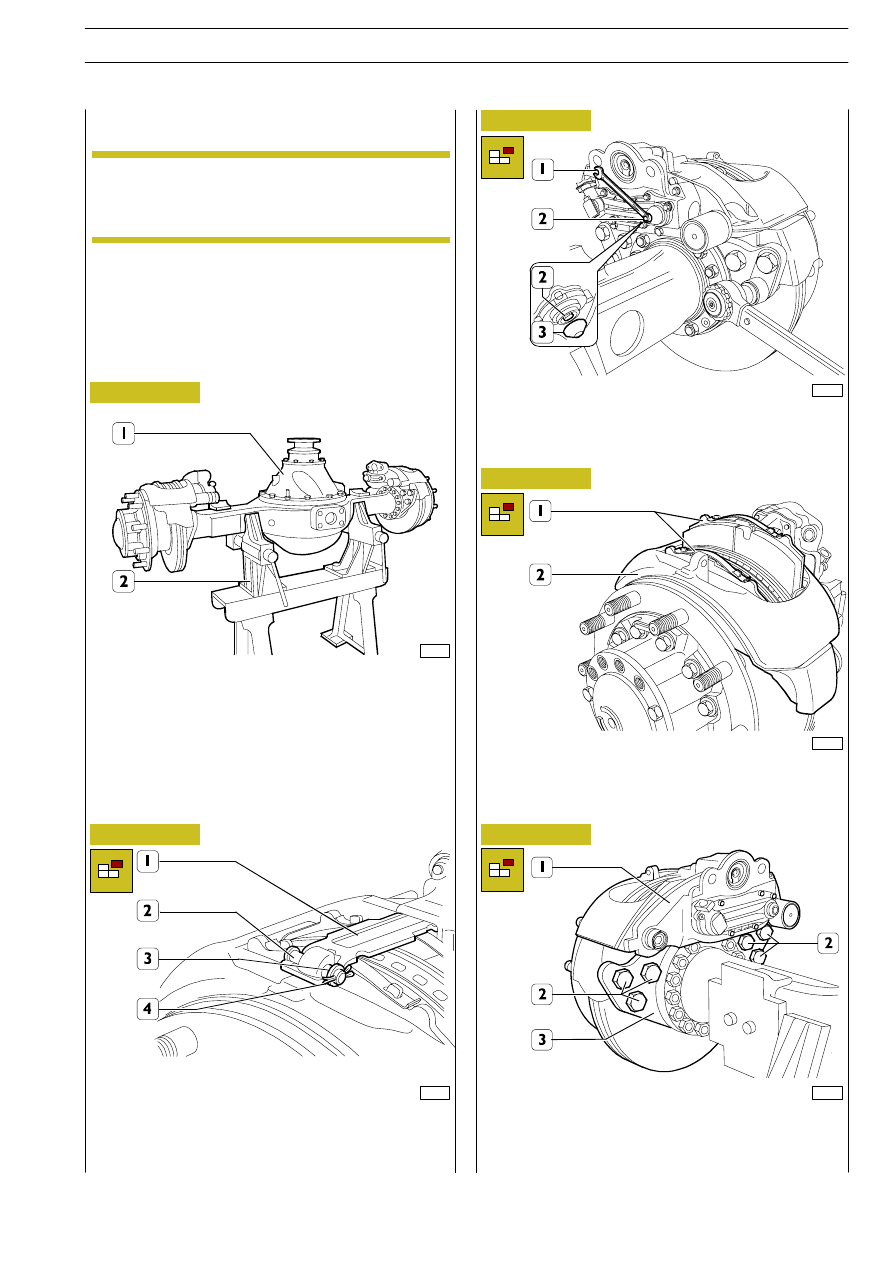

Figura 5

Figura 6

Figura 7

Figura 8

Figura 9

Prima di posizionare il complessivo ponte sul cavalletto per la
revisione, scaricare l’olio svitando il tappo inferiore della
scatola differenziale.

Posizionare il ponte (1) sul cavalletto per revisione 99322215
(2).

Rimuovere la copiglia (4), la rondella (3), il pernetto (2) e la
piastra (1) di ritegno guarnizioni frenanti.

Rimuovere il tappo (3), agire sull’unità di registro (2), mediante
chiave fissa, in senso antiorario in modo da far rientrare i
pistoncini nel corpo pinza.

Rimuovere le guarnizioni frenanti (1) facendo flottare
opportunamente il corpo pinza (2).

525010

REVISIONE COMPLESSIVO PONTE

Le seguenti operazioni possono essere eseguite
anche con il gruppo montato sul veicolo: stacco
riattacco semialberi — stacco riattacco tamburi —
stacco riattacco differenziale.

525030

REVISIONE MOZZI RUOTE

Smontaggio

Rimuovere le viti (2) e staccare la pinza freno (1) dalla flangia
di sopporto (3).

NOTA

PONTE POSTERIORE ARVINMERITOR MS 13—175

19

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
