278

PRESA DI FORZA TOTALE

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

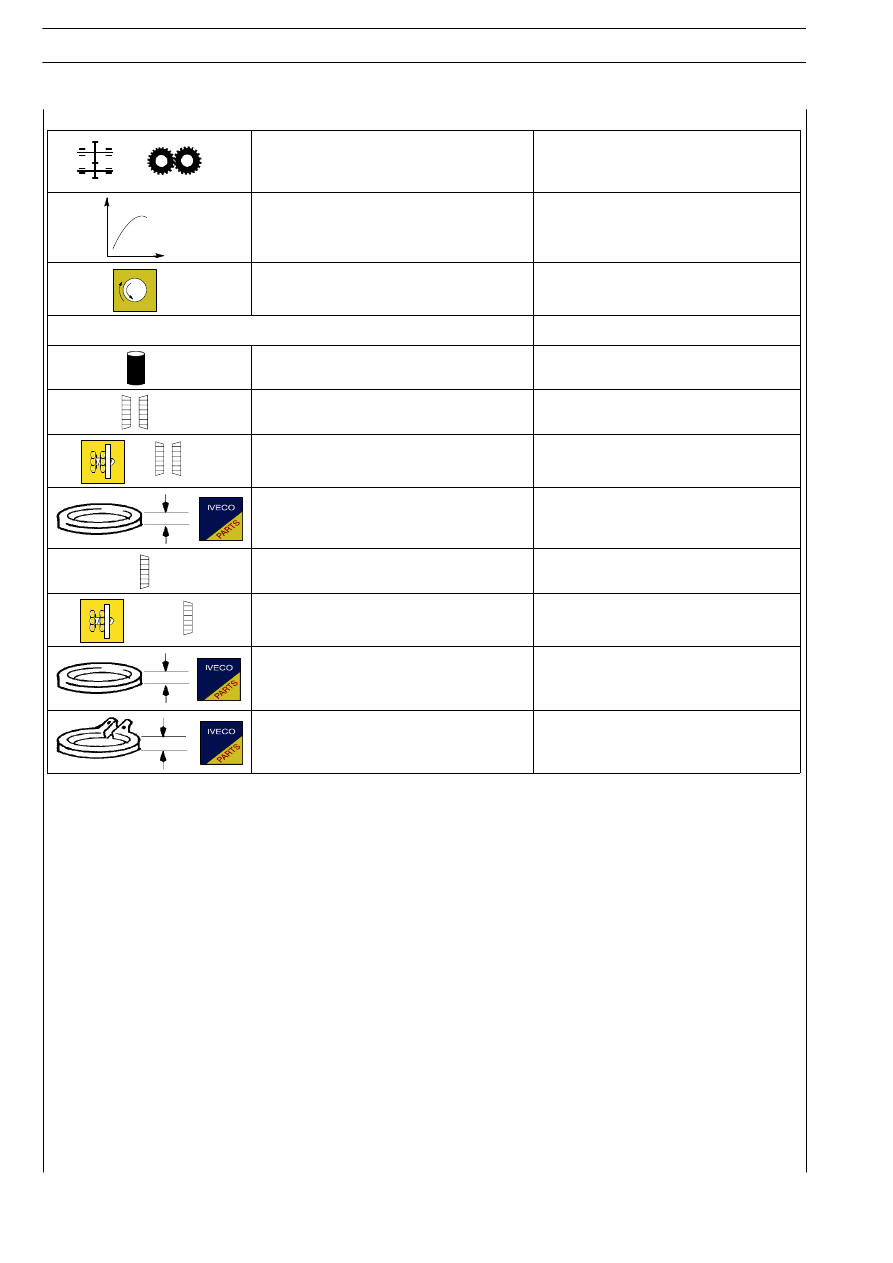

CARATTERISTICHE E DATI

Rapporto giri in uscita — giri motore

1 : 1,29

Coppia in uscita

900 Nm

Senso di rotazione

Uguale al motore

Tipo di comando innesto—disinnesto

Elettro—pneumatico

Tipo di olio

Quantità

ZC 90 — SAE 80 W/90

2,5 l

Cuscinetti per albero uscita moto

2 a rulli conici

Registrazione cuscinetti

Mediante anelli di registro

Spessore anelli di registro

5,5 — 5,6 — 5,7 — 5,8 — 5,9

6 — 6,1 — 6,2 mm

Cuscinetto per albero di comando

1 a sfere

Registrazione cuscinetto

Mediante anelli di registro

Spessore anelli di registro

3,95 — 4 — 4,05 — 4,10 — 4,15 — 4,20

4,25 — 4,30 mm

Spessore anello elastico di sicurezza

3,60 — 3,65 — 3,70 — 3,80

3,85 — 3,90 mm

60240

Figura 2

PRESA DI FORZA TOTALE

279

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

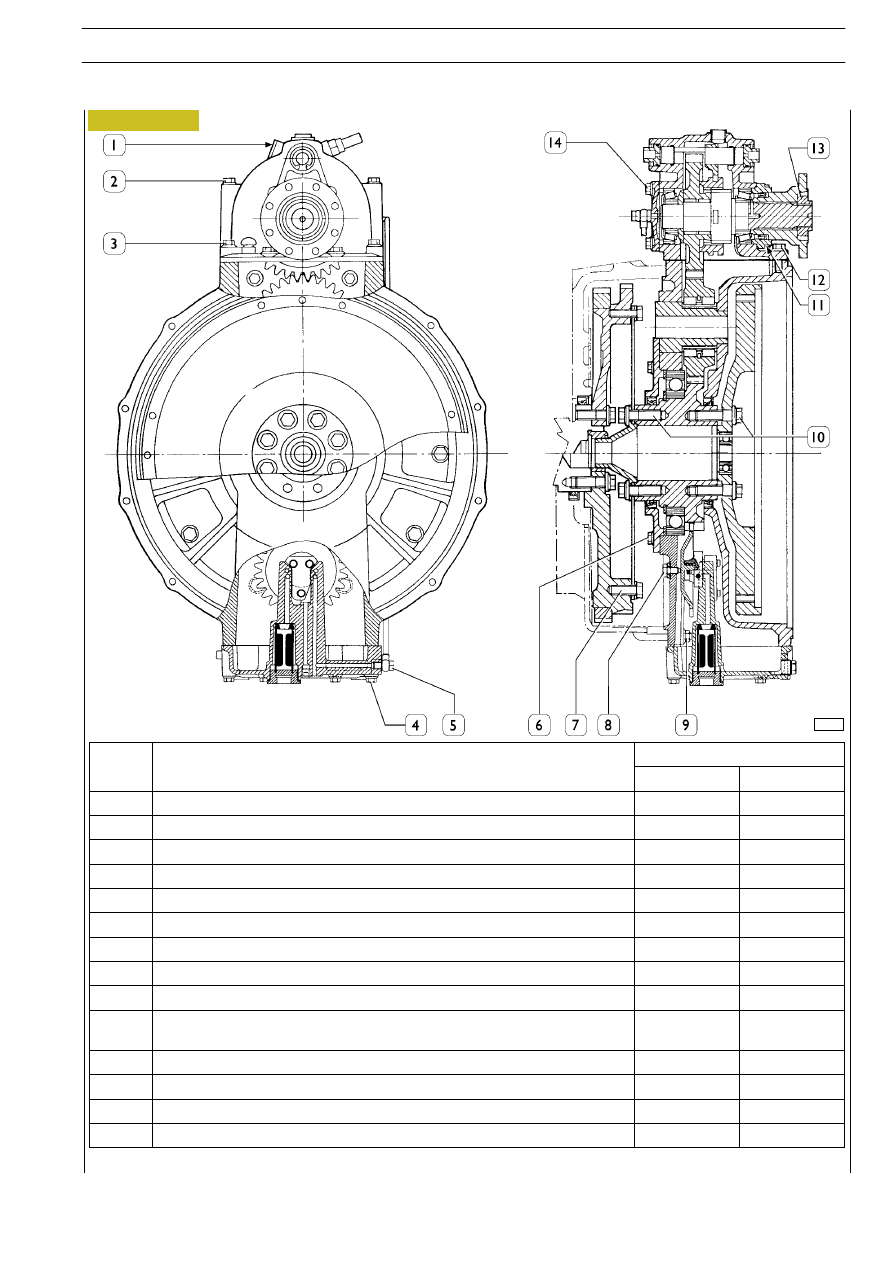

COPPIE DI SERRAGGIO

DESCRIZIONE

COPPIA

DESCRIZIONE

Nm

kgm

1

Tappo

27,5

2,75

2

Vite M 10x140

43

4,3

3

Vite

43

4,3

4

Vite M 8x60

18

1,8

5

Raccordo

5,5

0,55

6

Vite per coperchio

22

2,2

7

Vite

82

8,2

8

Vite M10x1.5

10

1

9

Dado con flangia per prigioniero

29

2,9

10

*Le viti devono essere chiuse in due fasi: 1

a

fase precoppia

2

a

fase chiusura ad angolo

95

60

°

9,5

60

°

11

Vite M 8x30

18

1,8

12

Vite M 10x30

43

4,3

13

Dado M 33x1,5

465

46,5

14

Vite M 8x30

18

1,8

NOTA — Sui tappi e raccordi a contatto con l’olio applicare ”LOCTITE 242”

280

PRESA DI FORZA TOTALE

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

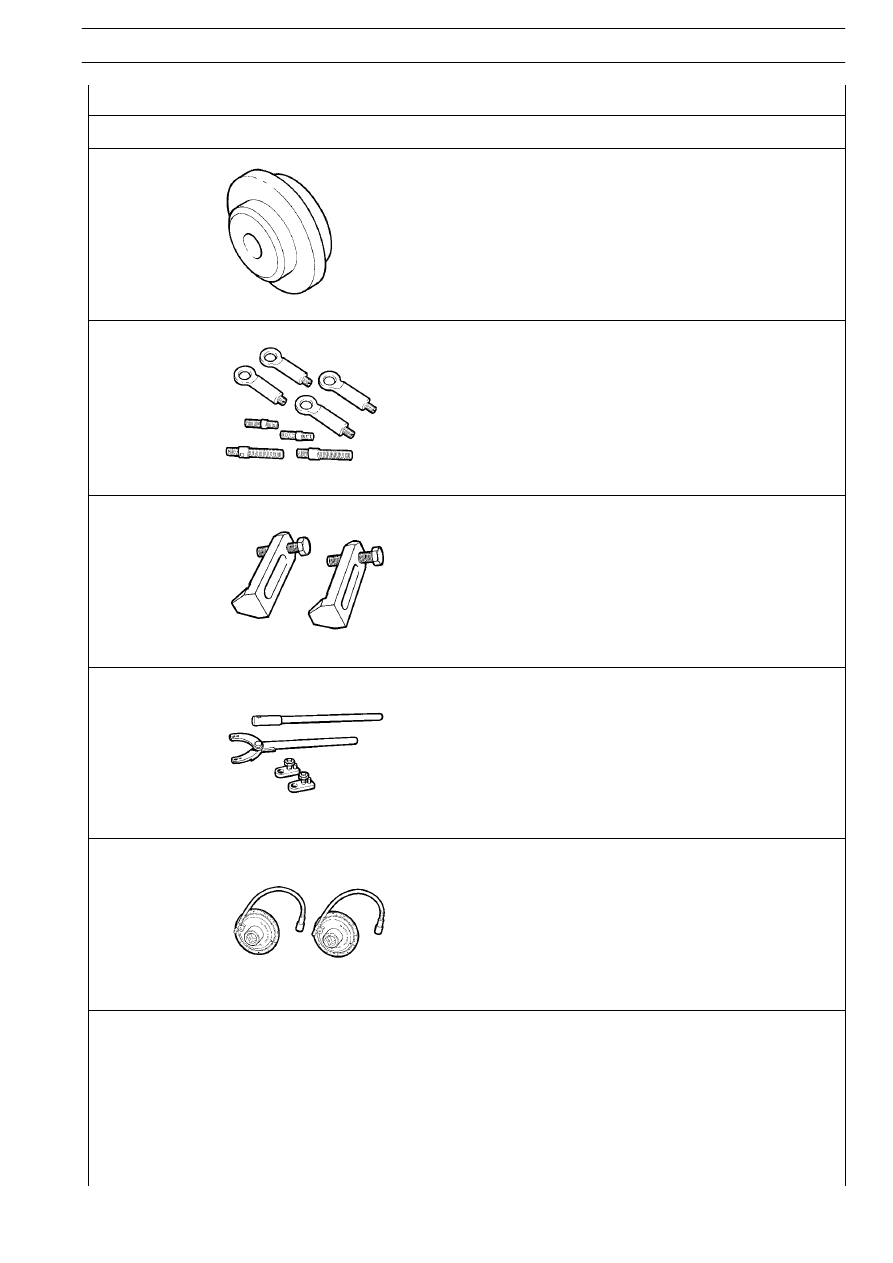

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99322205

Cavalletto rotativo per revisione gruppi

99341002

Ponte a doppio effetto

99341003

Ponte a doppio effetto

99341009

Coppia staffe

99341015

Strettoio

99341016

Coppia staffe con foro

PRESA DI FORZA TOTALE

281

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99345049

Blocchetto di reazione per estrattori

99360503

Anelli per sollevamento gruppi cilindri

99363241

Piastrine (2) per rilievo precarico cuscinetti albero primario o secon-
dario cambio di velocità

99370317

Leva di reazione con prolunga per ritegno flange

99395216

Coppia di misurazioni per il serraggio angolare con attacco quadro
da 1/2” e da 3/4”
