PRESA DI FORZA HYDROCAR

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

71835

Figura 1

Descrizione

È una presa di forza del tipo ad un asse, con movimento ad ingranaggi ed innesto a frizione che preleva il moto dagli ingranaggi
della distribuzione indipendente dalla frizione del veicolo. Può essere utilizzata con veicolo fermo o in marcia e per uso continuo
può essere inserita/disinserita con il motore acceso.
La presa di forza può essere nella versione per attacco diretto di pompe, o con flangia per albero cardanico.

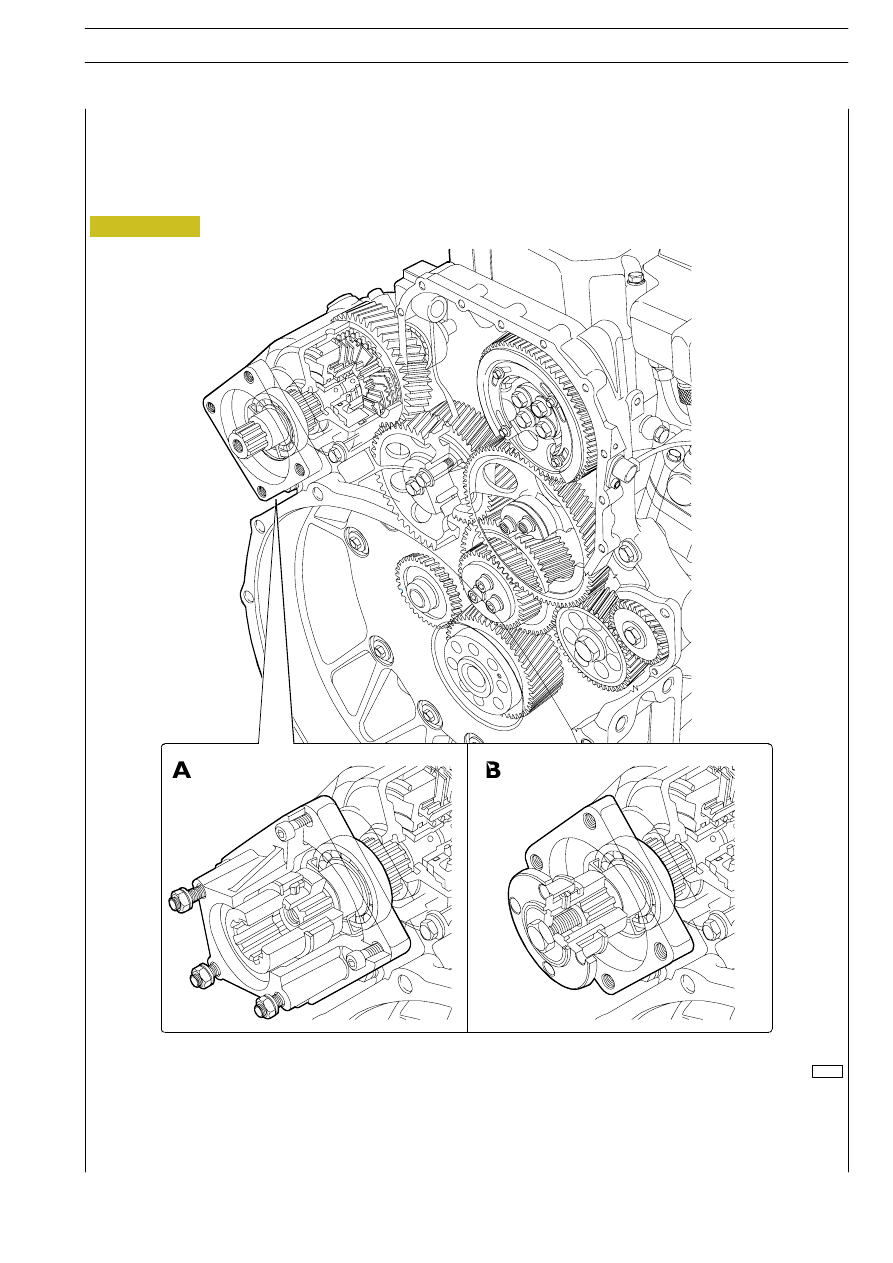

A. Attacco pompa ISO — 4 fori (optional 5367) — B. Attacco flangia DIN 10 (optional 6366)

PRESA DI FORZA HYDROCAR

237

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

PRESA DI FORZA HYDROCAR SULLA DISTRIBUZIONE — (P.T.O. OPTIONAL)
