Iveco Stralis AT/AD. Manuale - parte 45

60593

LATO

ANTERIORE

Quarta fase:

chiusura

ad angolo

viti interne

45º

60592

60594

60593

Figura 9

Prima fase:

preserraggio

viti esterne

(30 Nm)

LATO

ANTERIORE

LATO

ANTERIORE

Seconda fase: pre-

serraggio

viti interne

(120 Nm)

Quinta fase:

chiusura

ad angolo

viti esterne

60º

60593

LATO

ANTERIORE

Terza fase:

chiusura

ad angolo

viti interne

90º

LATO

ANTERIORE

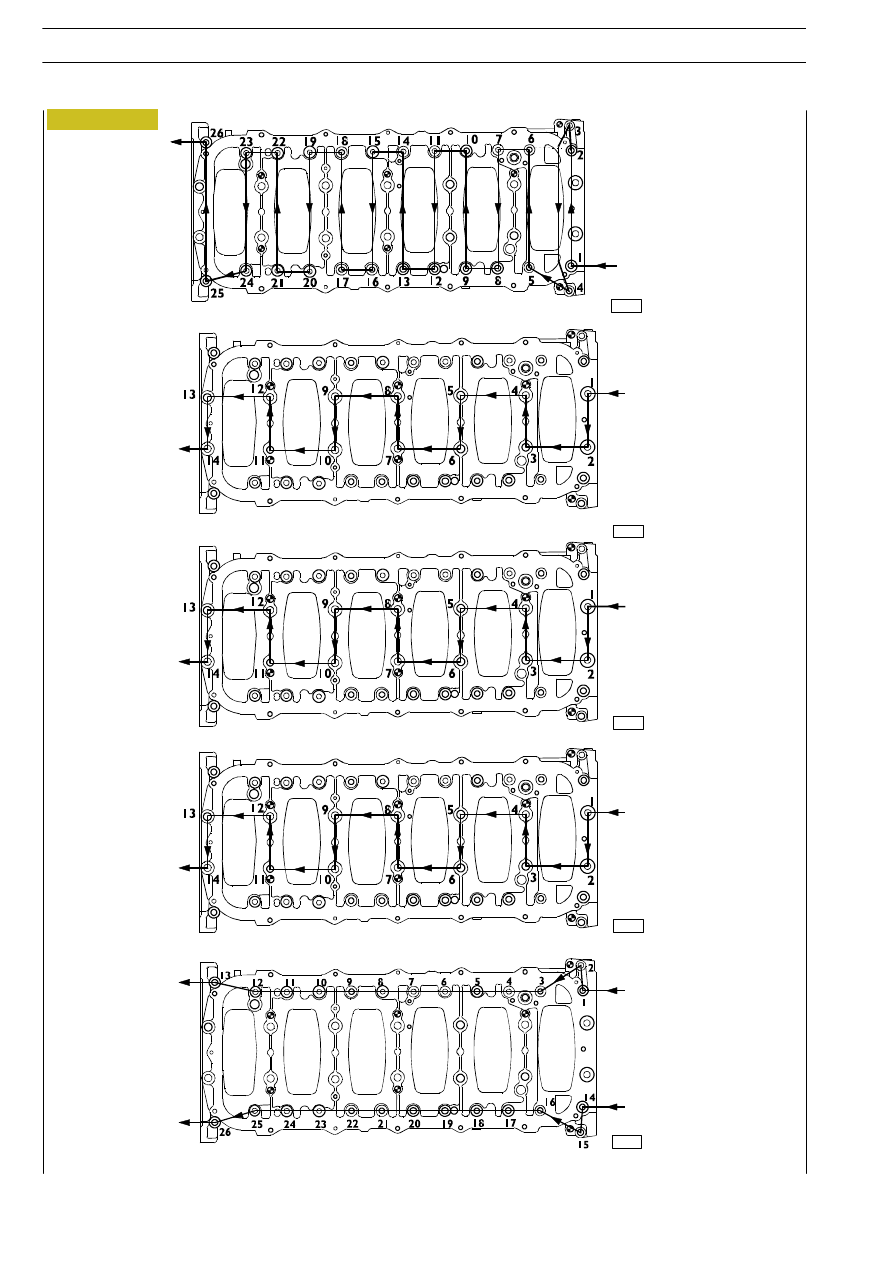

SCHEMI ORDINE DI SERRAGGIO DELLE VITI DI FISSAGGIO SOTTOBASAMENTO

140

MOTORE F3A

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

SCHEMI ORDINE DI SERRAGGIO DELLE PRINCIPALI PARTI DEL MOTORE

60580

Figura 10

Figura 11

Figura 12

SCHEMA DELL’ORDINE DI SERRAGGIO DELLE VITI DI FISSAGGIO COLLETTORE DI SCARICO

SCHEMA DELL’ORDINE DI SERRAGGIO VITI E DADI FISSAGGIO TURBOCOMPRESSORE

SEQUENZA:

Preserraggio

4 — 3 — 1 — 2

Serraggio

1 — 4 — 2 — 3

60581

60582

SCHEMA DELL’ORDINE DI SERRAGGIO DELLE VITI DI FISSAGGIO TESTA CILINDRI

MOTORE F3A

141

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

60666

Figura 13

Figura 14

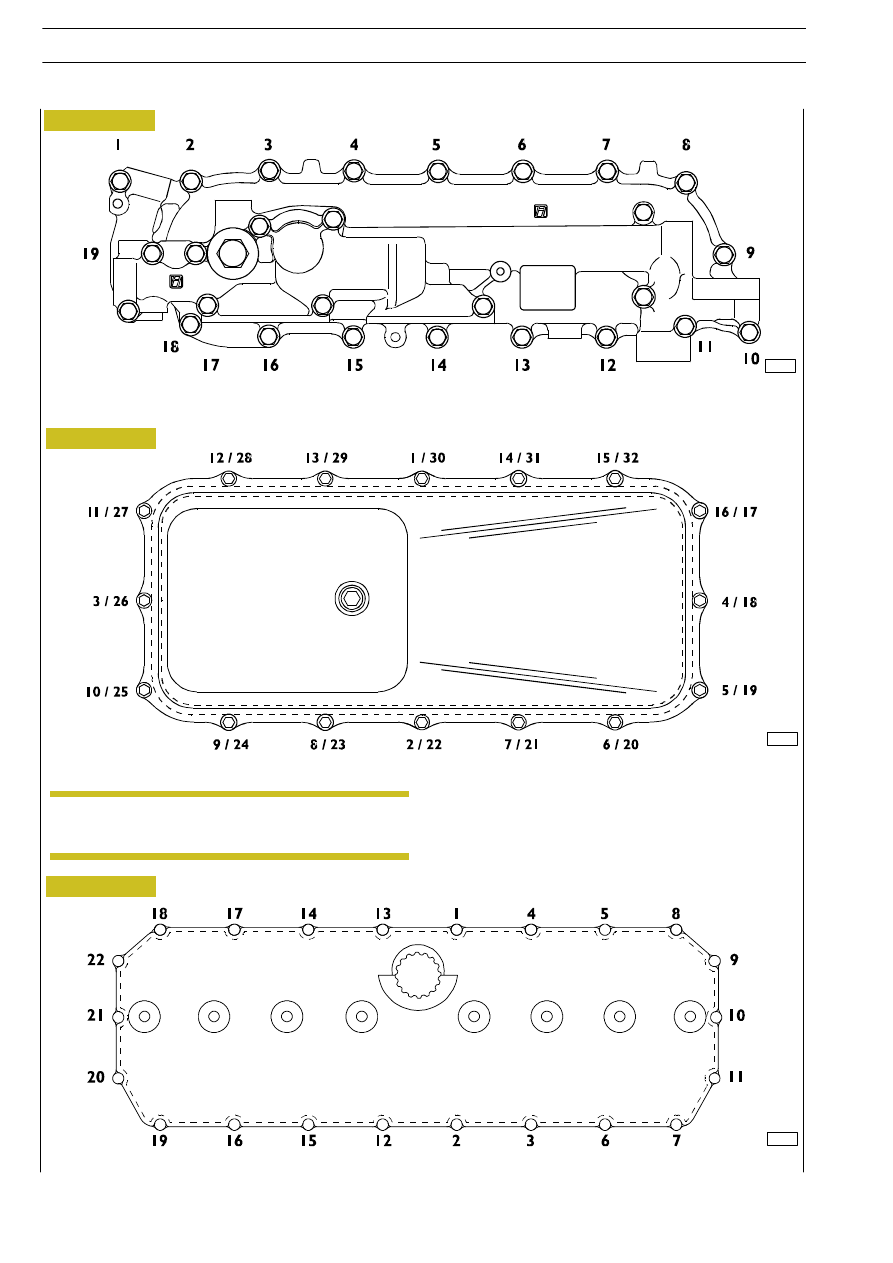

SCHEMA DELL’ORDINE DI SERRAGGIO DELLE VITI DI FISSAGGIO COPPA OLIO MOTORE

60583

SCHEMA DELL’ORDINE DI SERRAGGIO DELLE VITI DI FISSAGGIO SCAMBIATORE DI CALORE

1

a

fase da 1 a 16.

2

a

fase da 17 a 32.

Figura 15

SCHEMA DELL’ORDINE DI SERRAGGIO DELLE VITI DI FISSAGGIO COPERCHIO BILANCIERI

73587

NOTA

142

MOTORE F3A

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

MOTORE F3A

143

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99305019

Cassetta con apparecchiatura completa di utensili
per ripassatura sedi valvole

99305047

Apparecchio per controllo carico molle

99322230

Cavalletto telescopico rotativo
(portata 2000 daN, coppia 375 daN/m)

99340053

Attrezzo per estrazione guarnizione anteriore albero motore

99340054

Attrezzo per estrazione guarnizione posteriore albero motore

99340205

Estrattore a percussione
