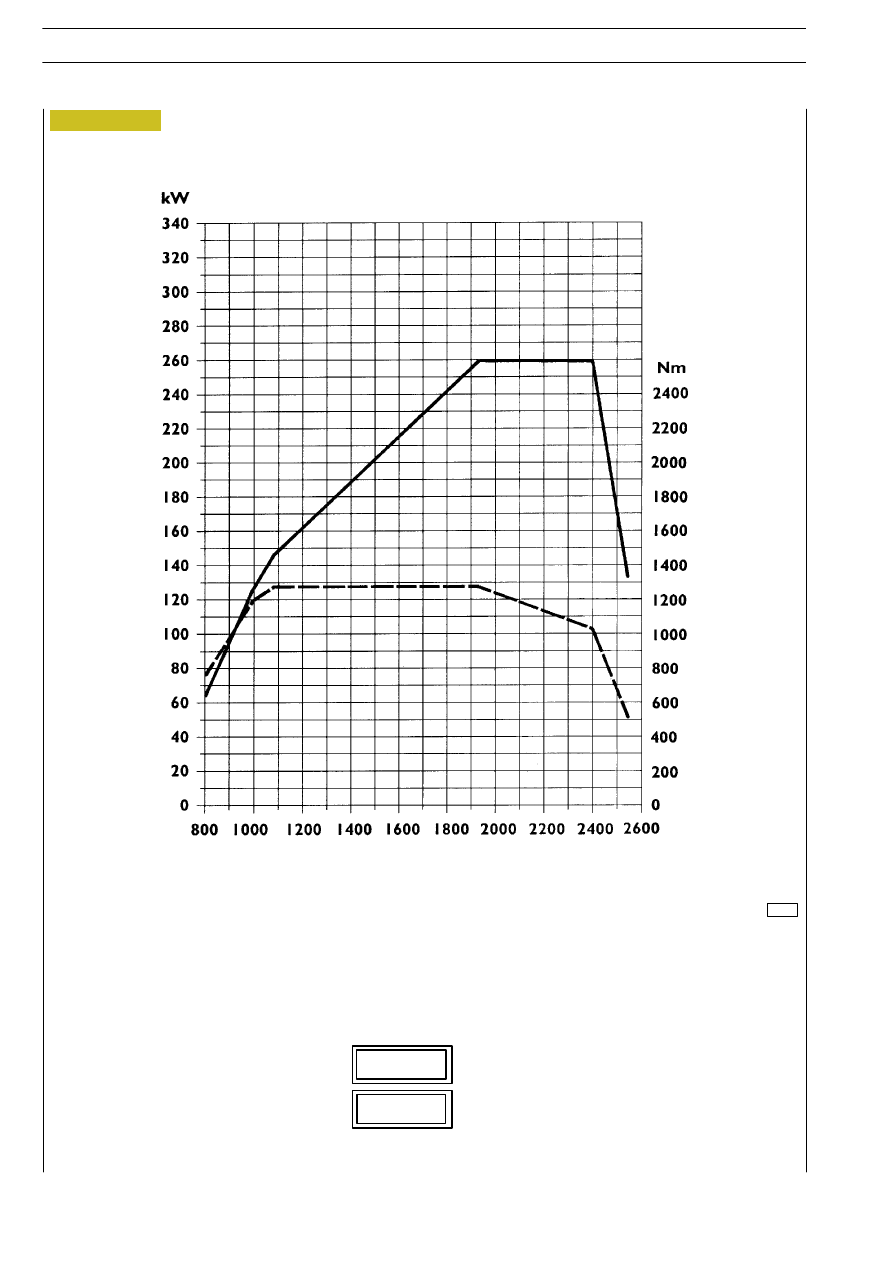

CURVE CARATTERISTICHE F2BE0681A

47532

POTENZA max. 259 kW

a 2400 giri/min

COPPIA max. 1280 Nm

a 1080

÷ 1930 giri/min

352 CV

131 kgm

Figura 5

giri/min.

12

MOTORE F2B

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

MOTORE F2B

13

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

CARATTERISTICHE GENERALI

Tipo

F2BE0681A

F2BE0681B

F2BE0681E

F2BE0681F

Ciclo

Diesel 4 tempi

Alimentazione

Sovralimentato con aftercooler

Iniezione

Diretta

Numero cilindri

6 in linea

∅

Alesaggio

mm

115

Corsa

mm

125

+

+

+.. =

Cilindrata totale cm

3

7790

ρ

Rapporto di compressione

16

± 0,8

Potenza massima KW

(CV)

259

(352)

228

(310)

221

(301)

200

(273)

Giri/min.

2400

2400

2400

2400

Coppia massima Nm

(kgm)

1280

(131)

1115

(114)

1110 (113)

1115

(114)

Giri/min

1080

÷ 1930

1000

÷ 1950

1000

1000

÷ 1770

Regime minimo del
motore a vuoto

Giri/min

525

± 25

Regime massimo del
motore a vuoto

Giri/min

2760

± 20

14

MOTORE F2B

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Tipo

F2B

A

B

DISTRIBUZIONE

inizio prima del P.M.S. A

fine dopo il P.M.I.

B

17

°

31

°

C

D

inizio prima del P.M.I. D

fine dopo il P.M.S.

C

48

°

9

°

X

Per controllo messa in fase

mm

X

mm

Di funzionamento

mm

X

mm

_

_

0,35

÷ 0,45

0,35

÷ 0,45

ALIMENTAZIONE

Mediante pompa di alimentazione — Filtri

Iniezione
tipo Bosch

Con iniettori PDE 30 a regolazione elettronica. Iniettori—pom-

pa comandati da albero a camme in testa

Polverizzatori tipo

Polverizzatori tipo

_

Ordine di iniezione

1 — 4 — 2 — 6 — 3 — 5

ba

r

Pressione di iniezione
bar

Taratura iniettore
bar

1500

MOTORE F2B

15

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Tipo

F2B

SOVRALIMENTAZIONE

Holset a geometria variabile

Turbocompressore

Holset, a geometria variabile

tipo:

HY 40 V

LUBRIFICAZIONE

Forzata mediante pompa ad ingranaggi, valvola limitatrice di pres-
sione, filtro olio

bar

Pressione olio a motore caldo
(100

o

C

 5

o

C):

al regime minimo bar

1,5

al regime massimo

bar

5

RAFFREDDAMENTO:

Mediante pompa centrifuga, termostato per regolazione, ventila-
tore viscostatico, radiatore, scambiatore di calore.

Comando pompa acqua:

Mediante cinghia

Termostato:

N. 1

inizio apertura:

~85 ºC

apertura massima:

_

RIFORNIMENTO

Capacità totale 1

o

riempimen-

to

litri

28

kg

25,2

Capacità:

— coppa motore a liv. min.

litri

12 5

kg

12,5

11 2

Urania FE 5W30
Urania Turbo LD 5

— coppa motore a liv. max.

litri

11,2

Urania Turbo LD 5

kg

23

— quantità in circolo che non
ritorna in coppa

litri

21

kg

5

— quantità contenuta nel filtro
a cartuccia (da aggiungere al
ricambio del filtro a cartuccia).

litri

5

4,5

2,5

kg

2,5
2,3
