AVVERTENZE GENERALI

Le attenzioni riportate non possono essere rappresentative di tutte le situazioni di pericolo che si possono verificare.
Pertanto si consiglia di consultare il diretto superiore qualora si verifichi una situazione di pericolo non descritta.

Utilizzare l’attrezzature specifiche e generiche secondo prescrizioni dei rispettivi libretti di uso e manutenzione. Verificare
lo stato d’uso e l’idoneità degli attrezzi non soggetti a verifica periodica.

La movimentazione manuale dei carichi deve essere valutata preventivamente perchè è funzione oltre che dal peso
anche delle sue dimensioni e del percorso.

La movimentazione mediante mezzi meccanici deve essere realizzata con sollevatori appropriati sia per peso che forma
e volume. I sollevatori, le funi e i ganci impiegati devono presentare indicazioni chiare sulla portata massima ammissibile.
L’uso di detti attrezzi è tassativamente consentito solo al personale autorizzato. Stazionare a debita distanza dal carico
e comunque mai sotto di esso.

Nelle operazioni di smontaggio attenersi sempre a tutte le prescrizioni previste, evitare nelle fasi di estrazione di partico-
lari meccanici che questi possano colpire accidentalmente il personale di officina.

Le attività di officina svolte in coppia devono essere sempre svolte in massima sicurezza; evitare operazioni che potreb-
bero essere pericolose per il collaboratore per assenza di visibilità o per sua posizione non corretta.

Tenere lontano dalla zona di lavoro il personale non addetto alle operazioni.

Apprendere le necessarie nozioni di funzionamento e di sicurezza relative al veicolo prima di ogni intervento su di esso.
Attenersi scrupolosamente a tutte le segnalazioni di sicurezza presenti sul veicolo. Apporre idonei segnali per i veicoli
in riparazione. Ad intervento riparativo ultimato, prima di avviare il veicolo, eseguire tutti i controlli indicati nel paragrafo
“Controlli a cura dell’utente” del libretto Uso e Manutenzione.

In mancanza di visibilità nell’eseguire manovre da veicolo incaricare una persona a terra per l’assistenza. Non lasciare
incustodito il veicolo in moto durante gli interventi riparativi.

Immobilizzare il veicolo con opportune calzatoie.

In caso di interventi su veicolo sollevato da terra controllare che sia ben saldo sugli appositi cavalletti di sostegno e che
le sicurezze manuali/automatiche siano attivate in caso di sollevamento a mezzo ponte sollevatore.

Quando si necessita intervenire su veicoli con alimentazioni a metano attenersi oltre alle indicazioni riportate all’interno
del documento anche a tutte le normative di sicurezza specifiche previste.

Rimuovere il tappo del radiatore solo quando il motore è freddo svitandolo con cautela per permettere alla pressione
residua dell’impianto di fuoriuscire.

I combustibili infiammabili e tutti i fluidi e i liquidi devono essere maneggiati con cura, secondo quanto riportato sulle
schede 12 punti dei materiali nocivi. Il rifornimento deve avvenire all’aperto con motore spento, evitando sigarette
accese, fiamme libere o scintille per evitare improvvisi incendi/esplosioni. Conservare fluidi e liquidi infiammabili, corrosivi
ed inquinanti adeguatamente secondo quanto previsto dalle normative vigenti. Evitare tassativamente l’uso di recipienti
idonei per gli alimenti per conservare liquidi nocivi. Evitare di forare o bruciare i contenitori pressurizzati e gettare in
idonei contenitori stracci impregnati di sostanze infiammabili.

I particolari usurati, danneggiati o di consumo devono essere sostituiti con ricambi originali Iveco.

Durante l’attività di officina mantenere sempre pulito il posto di lavoro; liberare o pulire tempestivamente i pavimenti
da accidentali macchie di liquidi e oli. Le prese elettriche e le apparecchiature elettriche necessarie ad eseguire gli inter-
venti riparativi devono soddisfare le norme di sicurezza.

Per ogni intervento sugli impianti idraulici, pneumatici, di condizionamento e sui sistemi AIR — BAG del veicolo attenersi
scrupolosamente alle indicazioni specificate riportate nelle relative sezioni del manuale.

Base — Giugno 2004

Print 603.93.333

AVVERTENZE GENERALI

Procedere alla pulizia dei gruppi o dei complessivi staccati dal veicolo ed alla accurata verifica della loro integrità prima
di procedere alla revisione. Riporre in maniera ordinata e in appositi contenitori i particolari staccati o smontati con i
relativi elementi di fissaggio (viti, dadi ecc.)

Controllare l’integrità dei particolari che evitano lo svitamento delle viti: rondelle spaccate, coppiglie, fermagli, ecc . I dadi
autobloccanti con inserto in nylon devono essere sempre sostituiti.

Evitare il contatto delle parti in gomma con gasolio, benzina o altre sostanze non compatibili.

Prima di procedere al lavaggio in pressione di parti meccaniche proteggere i connettori elettrici e le eventuali centraline.

Il serraggio delle viti e dei dadi deve essere sempre realizzato secondo prescrizione; la rete commerciale ed assistenziale
IVECO è a disposizione per fornire tutti i chiarimenti necessari per l’esecuzione degli interventi riparativi non previsti
dalla presente pubblicazione.

Prima di procedere con saldature:

- Scollegare tutte le centraline elettroniche e staccare il cavo di potenza dal terminale positivo della batteria (colle-

garlo alla massa telaio) e i connettori.

- Rimuovere la vernice utilizzando appropriati solventi o sverniciatori e pulire le superfici interessate con acqua e

sapone.

- Attendere circa 15 minuti prima di procedere con le saldature.

- Munirsi di idonei ripari resistenti al fuoco per proteggere tubi flessibili o altri componenti in cui scorrono fluidi o altri

materiali facilmente infiammabili quando si eseguono saldature.

Qualora il veicolo dovesse essere sottoposto a temperature superiori agli 80

°C (forni essiccatori) smontare le centraline

elettroniche di comando .

Lo smaltimento di tutti i liquidi e dei fluidi deve essere realizzato nel pieno rispetto delle norme specifiche vigenti.

Indossare, dove richiesto dall’intervento, gli indumenti e le protezioni previste nelle norme antinfortunistiche; il contatto
con parti in movimento può provocare lesioni gravi. Utilizzare indumenti idonei, preferibilmente attillati ed evitare di
indossare gioielli, sciarpe, ecc.

Non lasciare il motore in moto nei locali d’officina dove non sia previsto il tubo di evacuazione gas di scarico all’esterno.

Evitare di respirare fumi provenienti da riscaldamento o saldature della vernice perché possono causare danni alla salute;
operare all’aperto o in zone ben areate. Indossare un appropriato respiratore in presenza di polveri di vernice.

Evitare il contatto con acqua calda o vapori provenienti dal motore, radiatore e tubazioni perché potrebbero provocare
gravi ustioni. Evitare il contatto diretto con i liquidi e i fluidi presenti negli impianti del veicolo; a contatto accidentale
avvenuto fare riferimento alle schede 12 punti per le disposizioni da prendere.

Print 603.93.333

Base — Giugno 2004

AVVERTENZE GENERALI SULL’IMPIANTO ELETTRICO

NOTA

Per avviare il motore non usare caricatori rapidi. L’avviamento deve solo essere effettuato con batterie separate o con
apposito carrello.

L’errata polarizzazione della tensione di alimentazione delle centraline elettroniche di comando (per esempio la polariz-
zazione errata delle batterie) può portare alla loro distruzione.

Scollegare le batterie dall’impianto durante la carica delle stesse con apparecchio esterno.

Nella fase di allacciamento avvitare i dadi a risvolto dei connettori (sensori di temperatura, pressione ecc.) esclusiva-
mente con la coppia di serraggio prescritta.

Prima di scollegare il connettore di giunzione da una centralina elettronica, isolare l’impianto.

Non alimentare direttamente i componenti asserviti da centraline elettroniche con la tensione nominale del veicolo.

I cavi devono essere disposti in modo da risultare paralleli al piano di riferimento, ossia il più vicino possibile alla struttura
telaio/scocca.

Ad intervento sull’impianto elettrico concluso ripristinare connettori e cablaggi secondo la disposizione originale.

Le procedure di memorizzazioni chiavi sono influenzate dai disturbi elettromagnetici (cellulari, ecc.). Pertanto durante
la memorizzazioni chiavi:
1

Attenzione che in cabina o in prossimità delle chiavi non vi siano delle fonti di disturbo.

Le chiavi che non sono inserite nel quadro devono essere almeno ad 1 metro di distanza.

Dovendo intervenire sull’impianto elettrico/elettronico staccare le batterie dall’impianto, scollegando sempre per primo
il cavo di massa telaio dal terminale negativo delle batterie stesse.

Prima di collegare le batterie all’impianto assicurarsi del buon isolamento di quest’ultimo.

Scollegare l’apparecchio di ricarica esterno dalla rete civile prima di rimuovere le pinze del medesimo dai terminali delle
batterie.

Non provocare scintille per verificare la presenza di tensione in un circuito.

Non utilizzare una lampada test per verificare la continuità di un circuito ma utilizzare unicamente apparecchi di controllo
adeguati.

Assicurarsi che i cablaggi dei dispositivi elettronici (lunghezza, tipo di conduttore, dislocazione, fascettatura, collegamento
della calza di schermatura, messa a massa ecc.) siano conformi all’impianto IVECO e che siano ripristinati con cura dopo
interventi riparativi o manutentivi.

Le misurazioni nelle centraline elettroniche di comando, nei collegamenti a spina e negli allacciamenti elettrici ai compo-
nenti, possono essere effettuate solo su linee di collaudo appropriate, con apposite spine e bussole a spina. Non usare
in nessun caso mezzi impropri come fili metallici, cacciaviti, fermagli e simili. Oltre al pericolo di cortocircuito si potreb-
bero danneggiare in questo modo i collegamenti a spina, e ciò provocherebbe successivamente problemi di contatto.

I connettori presenti sono visti dal lato cavo. Le viste dei connettori riportate sul manuale sono rappresentative del lato
cavo.

NOTA

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

Base — Giugno 2004

VII

Masse e schermature

I conduttori negativi collegati ad un punto di massa impianto devono essere i più brevi possibili e connessi tra di loro a “stella”, cer-
cando quindi che il loro serraggio sia effettuato in modo ordinato e adeguato (Figura 1 rif. M).

Inoltre, per la componentistica elettronica le seguenti avvertenze sono da osservare tassativamente:

— Le centraline elettroniche devono essere collegate alla massa impianto quando sono provviste di involucro metallico.

— I cavi negativi delle centraline elettroniche devono essere collegati sia a un punto di massa impianto, per esempio massa vano

cruscotto (evitando i collegamenti “seriali” o a “catena”), sia al terminale negativo della batteria/e.

— Le masse analogiche (sensori), pur non essendo collegate alla massa impianto/terminale negativo batteria/e, devono presentare

un ottimo isolamento. Di conseguenza, una particolare cura deve essere prestata alle resistenze parassite dei capicorda: ossida-
zioni, difetti di aggraffatura ecc.

— La calza metallica dei circuiti schermati deve essere in contatto elettrico solo dall’estremità rivolta verso la centralina in cui entra

il segnale (Figura 2).

— In presenza di connettori di giunzione il tratto non schermato d, in prossimità di essi, deve essere il più breve possibile (Figura 2).

— I cavi devono essere disposti in modo da risultare paralleli al piano di riferimento, ossia il più vicino possibile alla struttura telaio/

scocca.

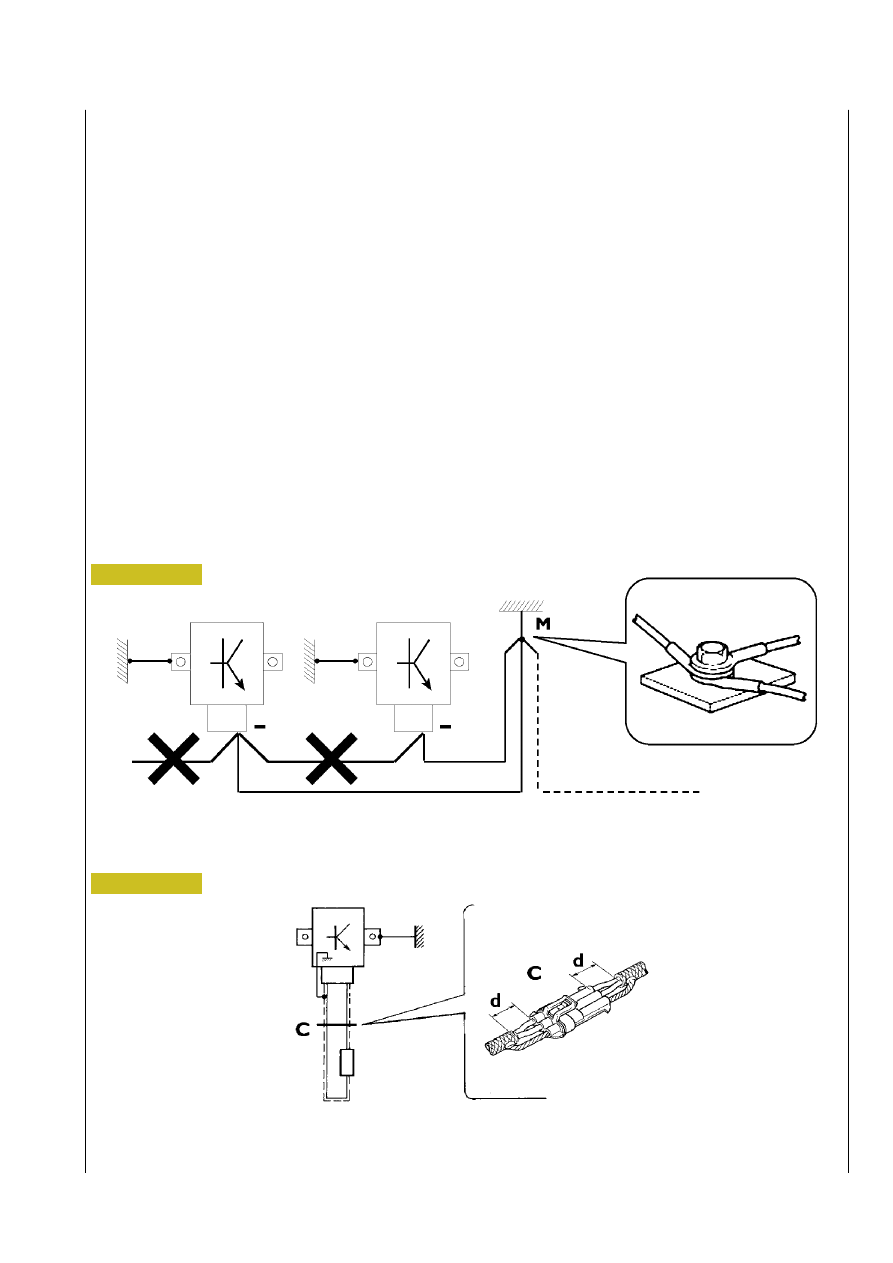

COLLEGAMENTO A “STELLA” DI CAVI NEGATIVI ALLA MASSA IMPIANTO M

SCHERMATURA TRAMITE CALZA METALLICA DI UN CAVO A UN COMPONENTE ELETTRONICO — C. CONNETTORE
d. DISTANZA ! 0

88039

Figura 1

Figura 2
