ELECTRONIC SYSTEMS

III.153

S

TRALIS

AT/AD

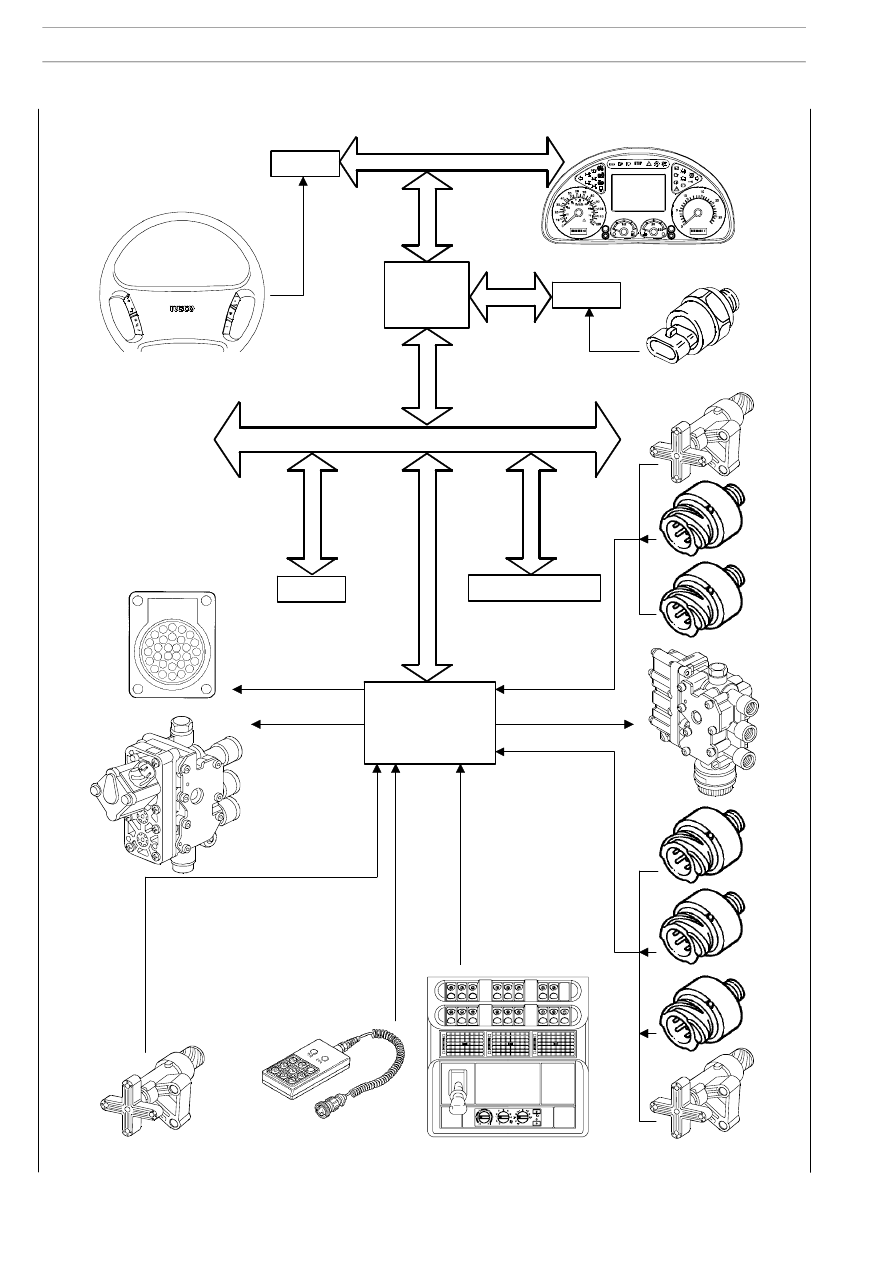

Ref.

Description

Component code

1

Steering wheel

-

2

Steering Wheel Interface

86123

3

Body Computer

86116

4

Cluster

50005

5

Rear Frame Computer

86118

6

Low pressure sensor

42200

7

Right rear axles level sensor

40046

8

Electronic tachograph

-

9

Right engine axle sensor

42381/A

10

Left engine axle sensor

42381/B

11

ECAS electronic centre

86023

12

Axle electro valve unit

-

13

3rd axle compressed air lift sensor

42389

14

Right 3rd axle air pressure sensor

42382/A

15

Left 3rd axle air pressure sensor

42382/B

16

Left axle level sensor

40046/B

17

Start support control switch

53030

17a

3rd axle left switch remote control

53309

18

Suspension remote control

85065

19

Axle level sensor

40046/A

20

Axle electro valve unit

78239

21

Diagnosis connector

72021

22

EBS electronic centre

88005

III.154

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

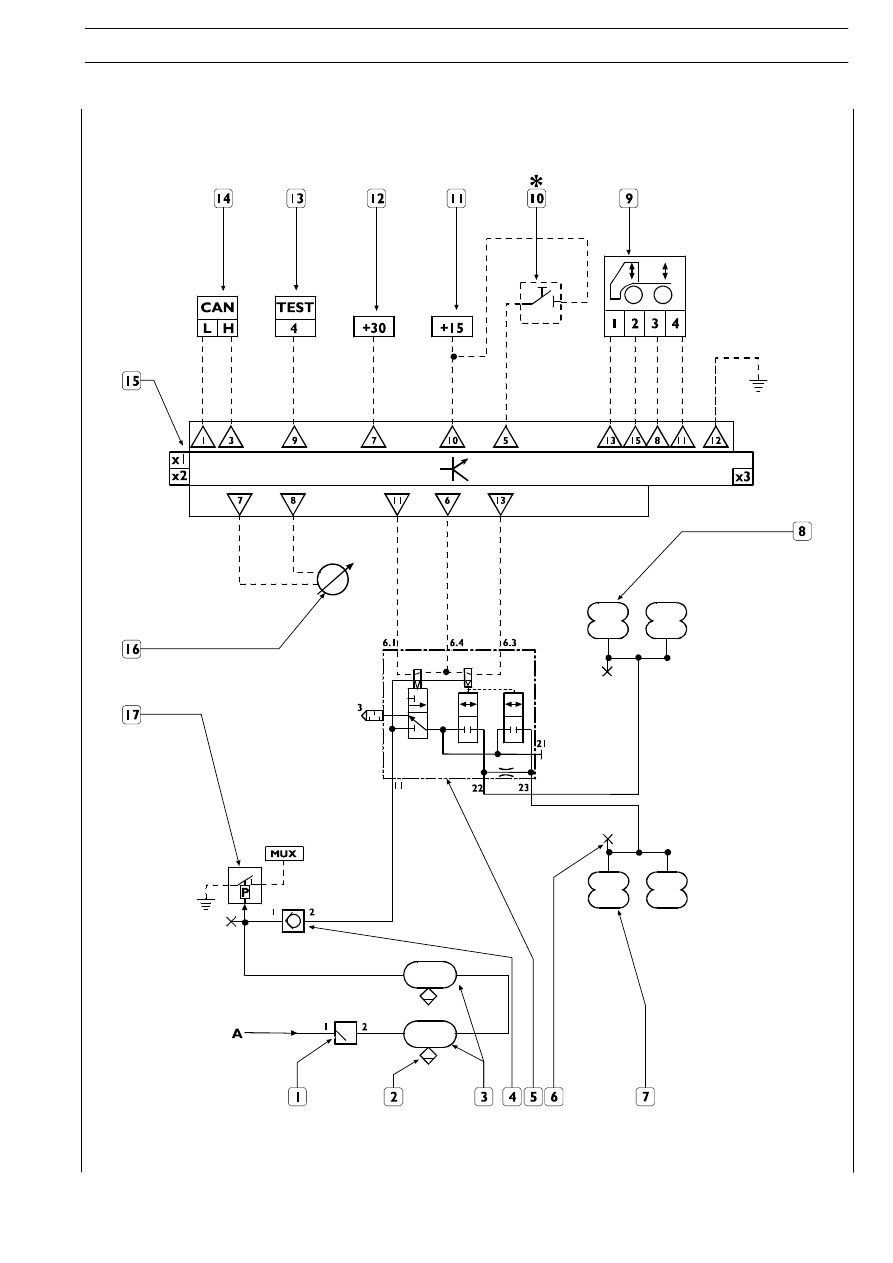

Rear compressed air suspension system diagram for 4x2 P tractors

Rif.

Description

1

Limited return controlled pressure valve

2

Manual discharge valve

3

Suspension air reservoirs

4

One-direction valve

5

Electro-pneumatic distributor

6

Compressed air PTO

7

Left axle air springs

8

Right axle air springs

9

Remote control

10

Self-leveling switch

11

Electrical power under key

12

Electrical power direct from battery

13

30-pole diagnosis connector

14

CAN line connection

15

Electronic center

16

Level sensor

17

8 bar low pressure switch

A.

From the APU

*

Optional

002014t
