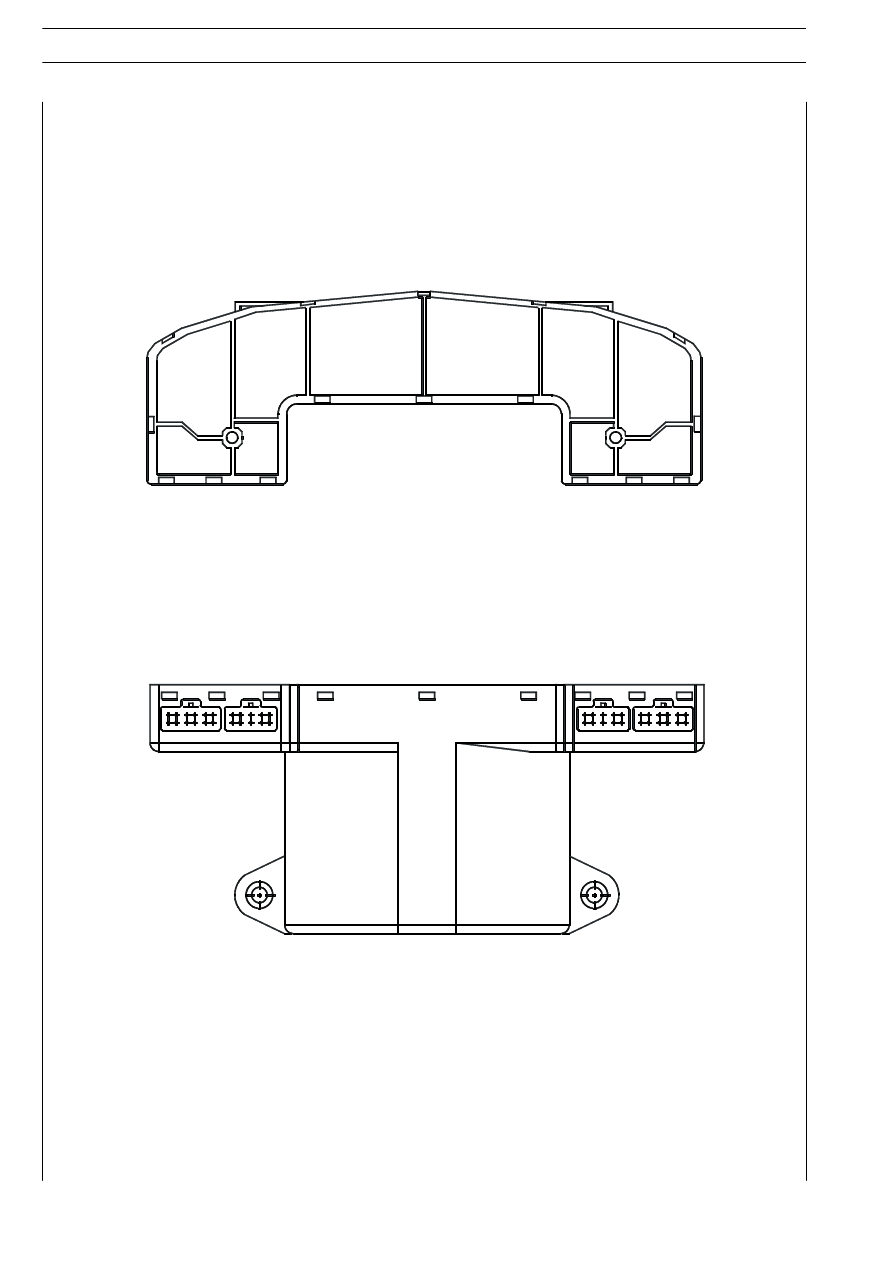

The function of this electronic center located on the steering column is to group together all controls from the two steervator levers
and the steering wheel.
It is connected to the vehicle electronic system via a CAN line.

HIGH BEAM

WIPER SHUT

WASHER PUMP

PROGRAMMABLE

SPEED LIMITER

HORN IN

ILLUMINATION OUTPUT

50241

ELECTRONIC SYSTEMS

III.37

S

TRALIS

AT/AD

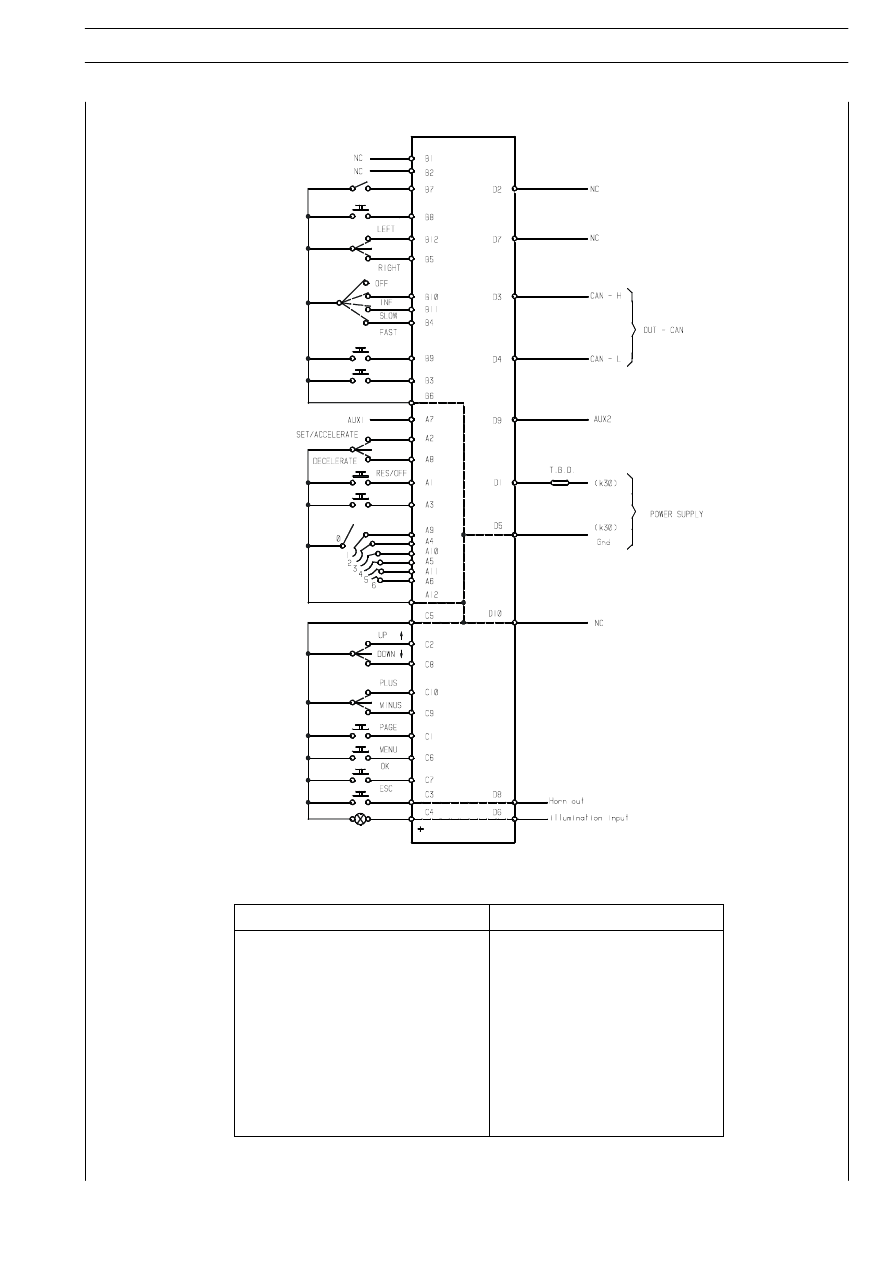

SWI functions

Inputs

Outputs

Key switch

Messages on CAN line

Cruise Control keys

Programmed speed limitation

Control lighting

INTARDER lever

Flood/dipped lights

Direction indicators

Windshield wiper

Controls on steering wheel

50240

A / B

C / D

III.38

ELECTRONIC SYSTEMS

S

TRALIS

AT/AD

Base - January 2003

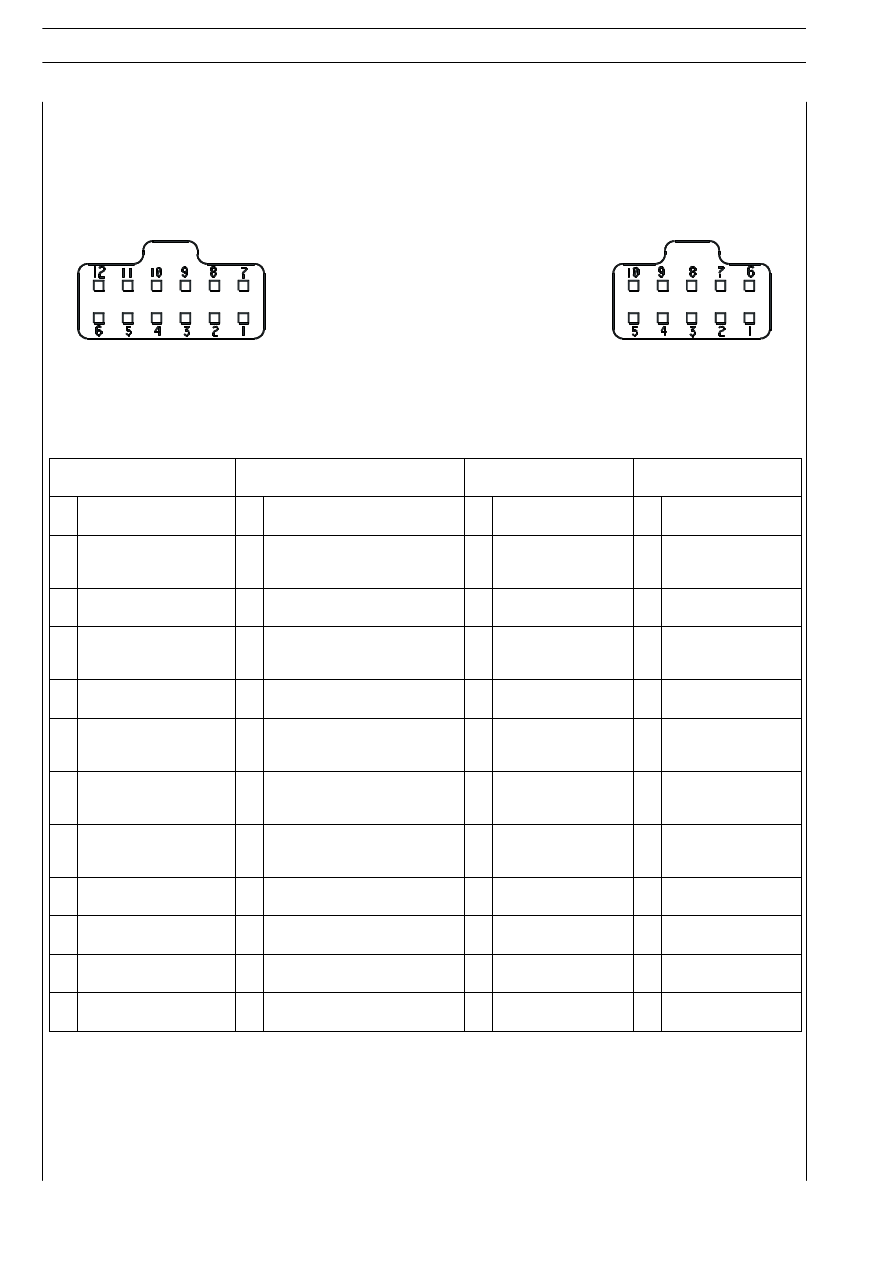

A — Right lever

B — Left lever

C — Steering wheel

D

1

Cruise Control (Resume)

1

-

1

Display page selection

1

+ 30

2

Cruise Control (Set/Acc.)

2

-

2

Display cursor move-
ment (high)

2

-

3

Speed Limiter

3

Wiper electro pump controls

3

Horn

3

CAN H

4

Intarder (pos.2)

4

Wiper (top speed)

4

Lever lighting (out-
put)

4

CAN L

5

Intarder (pos.4)

5

Direction indicators (right)

5

Mass

5

Mass

6

Intarder (pos.6)

6

Mass

6

Menu selection / con-
firmation

6

Lever lighting (input)

7

AUX 1

7

Flood lights on

7

Main display return
(instruments)

7

-

8

Cruise Control (deceler.)

8

Light flashes

8

Display cursor move-
ment (low)

8

Horn (output)

9

Intarder (pos.1)

9

Wiper (one stroke)

9

Control (-)

9

AUX 2

10

Intarder (pos.3)

10

Wiper (intermittent)

10

Control (+)

10

Mass

11

Intarder (pos.5)

11

Wiper (low speed)

12

Mass

12

Direction indicators (left)

49837

49724

49725

ROTOR UPPER VIEW

STATOR LOWER VIEW

ELECTRONIC SYSTEMS

III.39

S

TRALIS

AT/AD

SPIRALED CONTACT

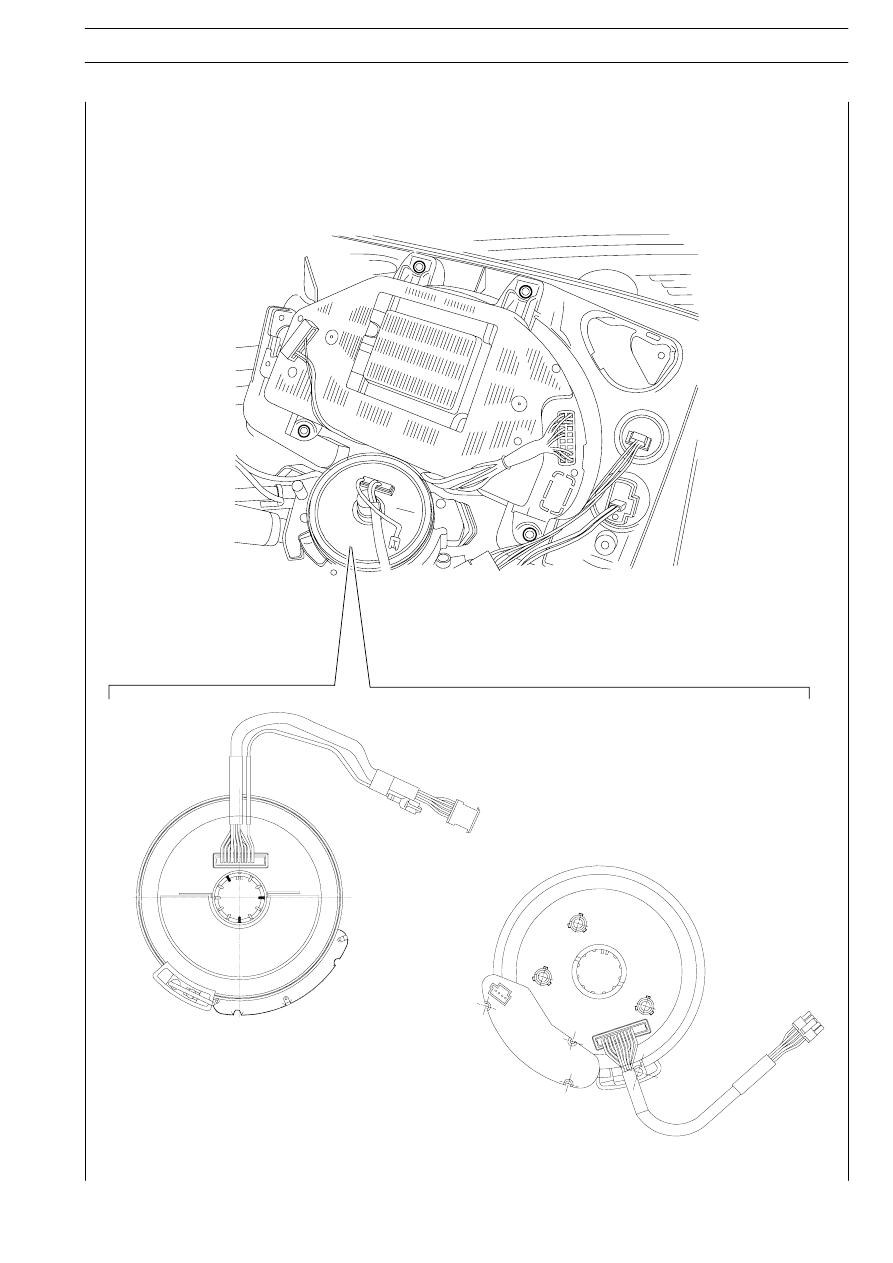

Located below the steering wheel.
Its function is to collect all controls present on the steering wheel and send them to the SWI center.
