Iveco EURO TRAKKER CURSOR 13. Руководство - часть 5

E

URO

T

RAKKER

 C

URSOR

 13

ОБЩИЕ СВЕДЕНИЯ

17

Международные обозначения смазочных материалов и специальных
жидкостей

Продукция FL Group

Моторное масло
Соответствóет техничесêим óсловиям ACEA E3 и/или ACEA E5

Urania LD5

Моторное масло
Соответствóет техничесêим óсловиям ACEA E2

Urania Turbo

Моторное масло для эксплуатации в условиях холодного климата
(до –30°C)
Следóет использовать масла на синтетичесêой основе êласса SAE 5W30,
соответствóющие техничесêим óсловиям ACEA E4

Urania 100K-5W30

Масло в дифференциале и ступицах колес

SAE 80W 90

По техничесêим óсловиям MIL-L-2105 D-API GL –5

SAE 85W 140

Tutela W90/M — DA (холодный êлимат)
Tutela W 140/M-DA (óмеренный/теплый
êлимат)

Масло для механических КП SAE 80W90
Со снижающими износ присадêами (не противозадирными (ЕР)),
соответствóет техничесêим óсловиям MIL-L2105 или API GL 3

Tutela ZC 90

Масло для гидростатических трансмиссий
A.T.F. DEXRON II D

Tutela GI/A

Консистентная смазка (универсальная)
Молибден-бисóльфатная смазêа на основе литиевоãо мыла, êонсистенция
NLGI = 2

Tutela MR 2

Консистентная смазка для подшипников и ступиц колес
Молибден-бисóльфатная смазêа на основе литиевоãо мыла, êонсистенция
NLGI = 3

Tutela MR 3

Жидкость для тормозной системы и гидропривода сцепления
Соответствóет техничесêим óсловиям N.H.T.S.A № 116 — DOT 4, ISO 4925
- Стандарт SAE J 1703 CUNA NC 956-01-СТАНДАРТ IVECO 18-1820

Tutela TRUCK DOT SPECIAL
Tutela TRUCK DOT SPECIAL

Минеральное масло для гидравлических приводов
Содержит снижающие износ присадêи и обладает êрайне низêой
температóрой застывания

Tutela LHM

Жидкость для омывателя ветрового стекла, смесь спирта, воды и
поверхностно-аêтивных веществ CUNA NC 956-11

DPI Tutela professional SC35

Консистентная смазка для централизованной смазочной системы на
основе литиевоãо мыла (синтетичесêая основа), N.LG.I. no. 2, рабочая
температóра: от –30°C до +140°C

Tutela COMAR 2

Консистентная смазка для централизованной смазочной системы на
основе литиевоãо мыла (синтетичесêая основа), N.LG.I. no. 2, рабочая
температóра: от –30°C до +140°C

Paraflu

II

18

ОБЩИЕ СВЕДЕНИЯ

E

URO

T

RAKKER

 C

URSOR

 13

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

1

РАЗДЕЛ 2

Двигатель

Стр.

ВИД ДВИГАТЕЛЯ С РАЗНЫХ СТОРОН . . . . . . . . . . .

5

ТЕХНИЧЕСКОЕ ОПИСАНИЕ . . . . . . . . . . . . . . . . . . .

8

ГРАФИКИ ХАРАКТЕРИСТИК . . . . . . . . . . . . . . . . . . . .

9

ОБЩИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . .

11

НОМИНАЛЬНЫЕ РАЗМЕРЫ И ПОСАДКИ

СОПРЯГАЕМЫХ ДЕТАЛЕЙ . . . . . . . . . . . . . . . . . . .

14

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ . . . . . . . . . . .

20

❑

Импульсный код . . . . . . . . . . . . . . . . . . . . . . . . . . .

20

❑

Процедуры проверки/поиска неисправностей

20

❑

Процедура стирания записей об ошибках
в запоминающем устройстве, выполняемая
с места водителя . . . . . . . . . . . . . . . . . . . . . . . . . .

20

❑

Таблица импульсных кодов блока
управления EDC MS 6.2 . . . . . . . . . . . . . . . . . . .

21

ДИАГНОСТИЧЕСКИЕ ПРИБОРЫ . . . . . . . . . . . . . . .

22

❑

MODUS — IT2000 . . . . . . . . . . . . . . . . . . . . . . . .

22

❑

I.W.T. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

22

ПОИСК НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . .

24

❑

Введение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

24

❑

Поиск неисправностей
по импульсным кодам . . . . . . . . . . . . . . . . . . . . . .

25

❑

Поиск неисправностей по их признакам . . . . .

33

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . . . . . . . . . . . . . . . . . .

40

СХЕМЫ ПОСЛЕДОВАТЕЛЬНОСТИ ЗАТЯЖКИ

БОЛТОВ КРЕПЛЕНИЯ ОСНОВНЫХ УЗЛОВ
ДВИГАТЕЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

43

ИНСТРУМЕНТ И ОБОРУДОВАНИЕ . . . . . . . . . . . . .

47

СНЯТИЕ И УСТАНОВКА ДВИГАТЕЛЯ . . . . . . . . . . . .

57

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

57

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

60

❑

Заправка системы охлаждения двигателя . . . .

61

❑

Удаление воздуха из системы питания . . . . . . .

62

❑

Проверочные работы и измерения . . . . . . . . . .

62

РАЗБОРКА ДВИГАТЕЛЯ НА СТЕНДЕ . . . . . . . . . . . . .

65

РЕМОНТ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

73

E

URO

T

RAKKER

 C

URSOR

 13

ДВИГАТЕЛЬ

5

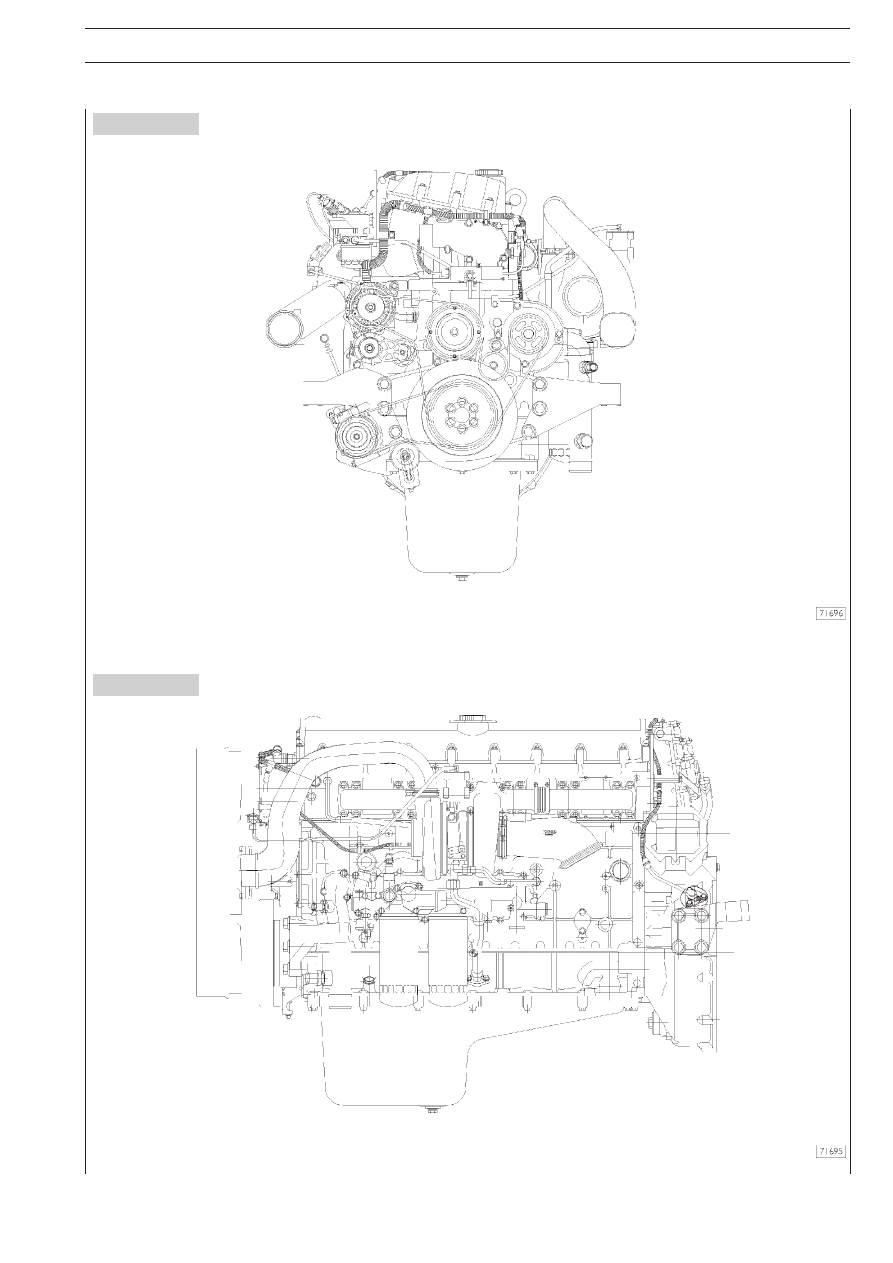

ВИД ДВИГАТЕЛЯ С РАЗНЫХ СТОРОН

Рисунок 1

Рисунок 2

ДВИГАТЕЛЬ — ВИД СПЕРЕДИ

ДВИГАТЕЛЬ — ВИД СЛЕВА
