76

III.90

СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

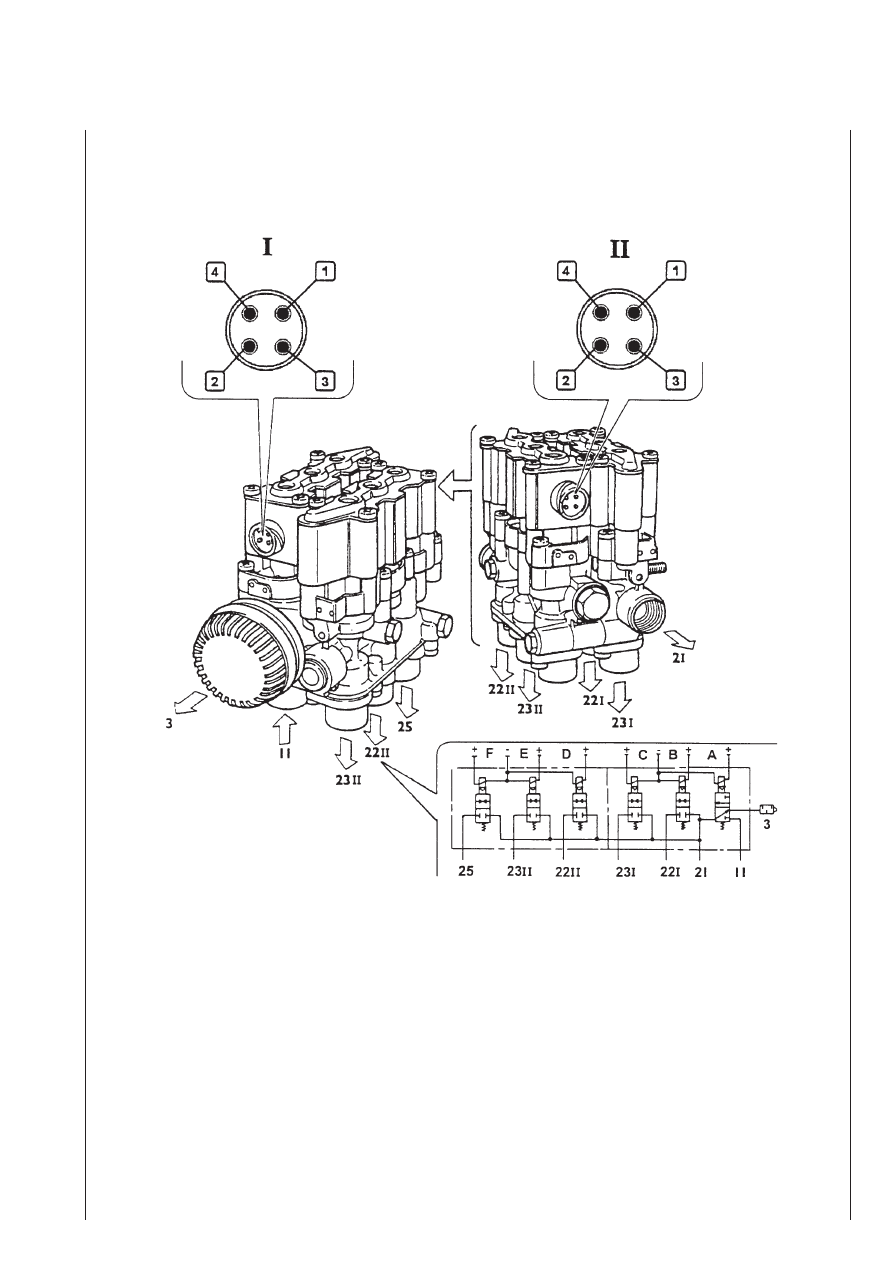

Электропневматический распределитель заднего моста «9838»/«78243»

Этот распределитель применяется в автомобилях 6х2Р с пневматической системой подъема моста, состоит из шести управляюB
щих электромагнитных клапанов, «А», «В», «С», «D», «E», «F», и такого же количества пневматических распределителей.

Электромагнитный клапан «А» отвечает за управление распределителем заполнения системы/сброса давления.

Электромагнитный клапан «В» управляет правым распределителем регулировки высоты заднего моста.

Электромагнитный клапан «С» управляет левым распределителем регулировки высоты заднего моста.

Электромагнитный клапан «D» управляет правым распределителем регулировки высоты дополнительного моста.

Электромагнитный клапан «Е» управляет левым распределителем регулировки высоты дополнительного моста.

Электромагнитный клапан «F» отвечает за управление распределителем подъемной системы.

Электропневматический распределитель подключается к системе через 4Bконтактный разъем.

«I»

Контакт 1

Плюс питания электромагнитного клапана «А»

Контакт 2

Плюс питания электромагнитного клапана «В»

Контакт 3

Плюс питания электромагнитного клапана «С»

Контакт 4

Общий минус

«II»

Контакт 1

Плюс питания электромагнитного клапана «F»

Контакт 2

Плюс питания электромагнитного клапана «D»

Контакт 3

Плюс питания электромагнитного клапана «Е»

Контакт 4

Общий минус

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.91

« »

« »

76

III.92

СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

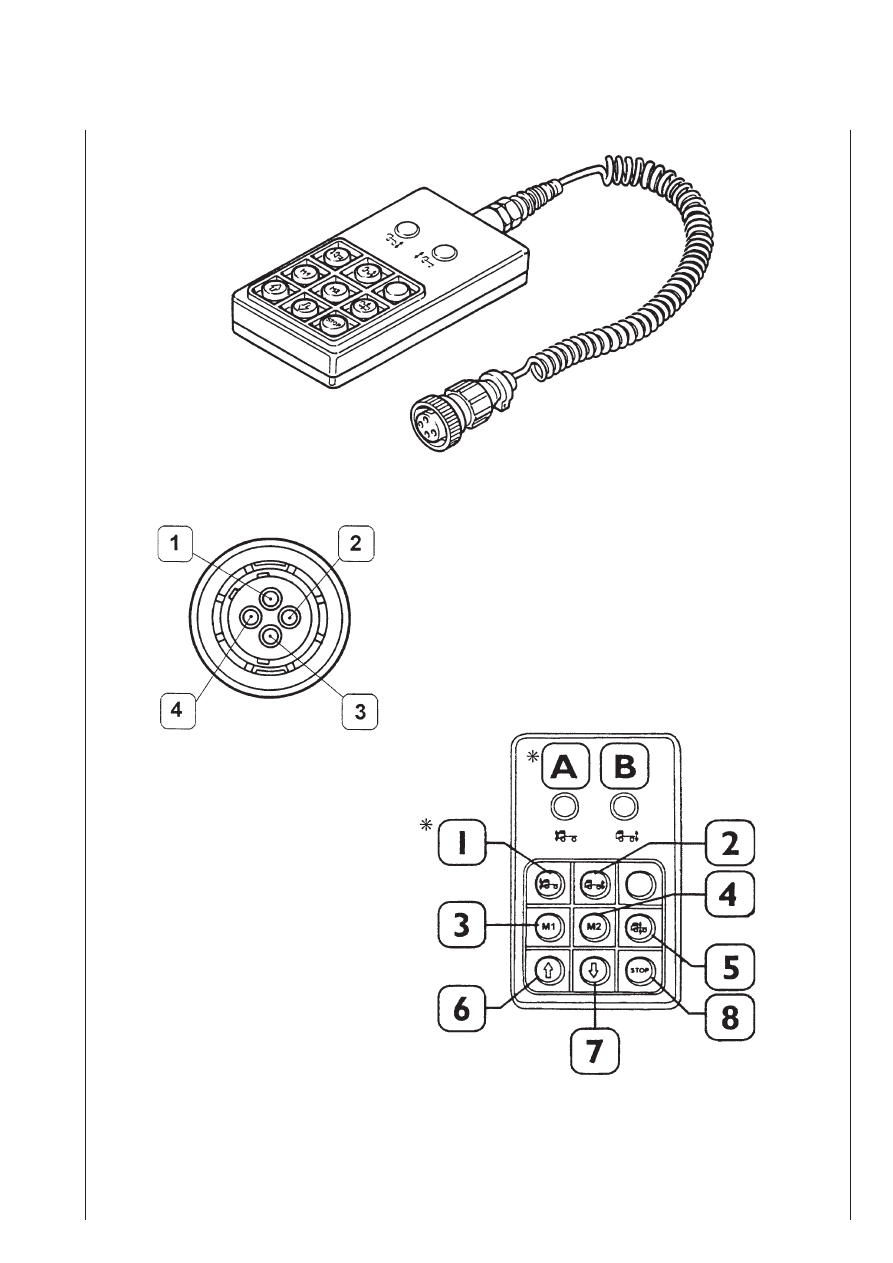

Пульт дистанционного управления «8568»/«85065»

Традиционные блоки управления сбоку от водительского сиденья заменены пультом дистанционного управления, расположенB
ным слева от сиденья водителя.

Это устройство позволяет управлять различными операциями по изменению высоты положения рамы.

Его можно извлечь наружу и использовать как внутри кабины, так для управления с земли.

На пульте имеется два набора кнопок и две контрольных лампы, а именно:

A) Зеленая лампа выбора переднего моста*

B) Зеленая лампа выбора заднего моста

1) Выбор переднего моста*

2) Выбор заднего моста

3) Память уровня «1»

4) Память уровня «2»

5) Выравнивание рамы

6) Подъем рамы

7) Опускание рамы

8) СТОП

Пульт дистанционного управления подключается к системе через 4Bконтактный разъем:

Контакт 1

Плюс питания

Контакт 2

Минус

Контакт 3

Линия связи с ECU

Контакт 4

Линия связи с ECU

Работа с пультом дистанционного управления рассмотрена в главе «Работа».

* только для автомобилей с полностью пневматической подвеской

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.93

* только для автомобилей с полной пневматической подвеской
