Электросистема Iveco EuroStar / Iveco EuroTech. Руководство - часть 50

76

III.74

СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Модификации 4

× 2Р — тягачи, у которых пневматической подвеской оборудован только задний мост

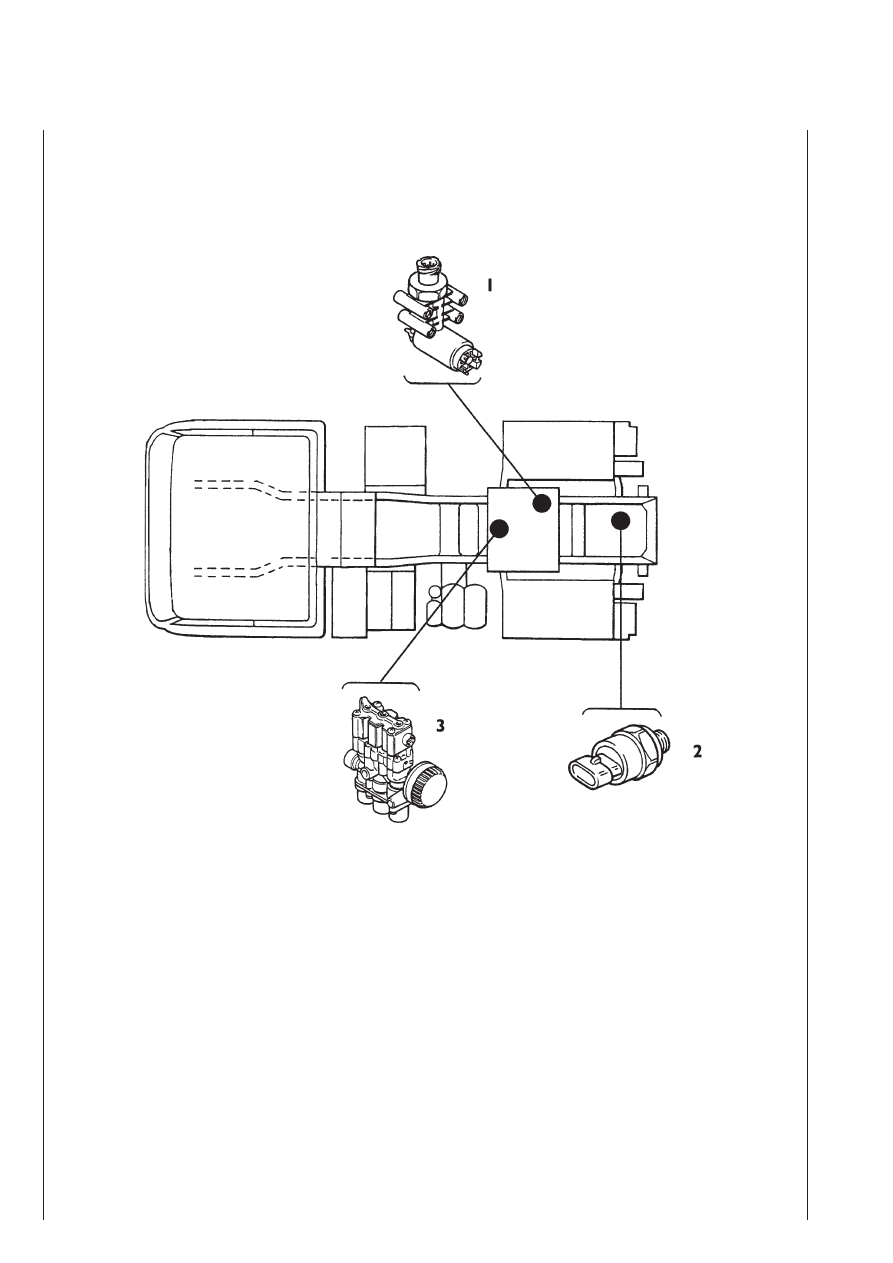

III.31 1. ЗАДНИЙ ДАТЧИК УРОВНЯ — 2. ДАТЧИК ИНДИКАТОРА НИЗКОГО ДАВЛЕНИЯ В ПНЕВМАТИЧЕСКОЙ ПОДВЕСКЕ — 3. ЗАДНИЙ ЭЛЕКТРОПB

НЕВМАТИЧЕСКИЙ УЗЕЛ

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.75

Модификация

4

× 2Р (Грузовики) — Задняя подвеска

4

× 2FP (Грузовики — Тягачи) — Передняя и задняя подвеска

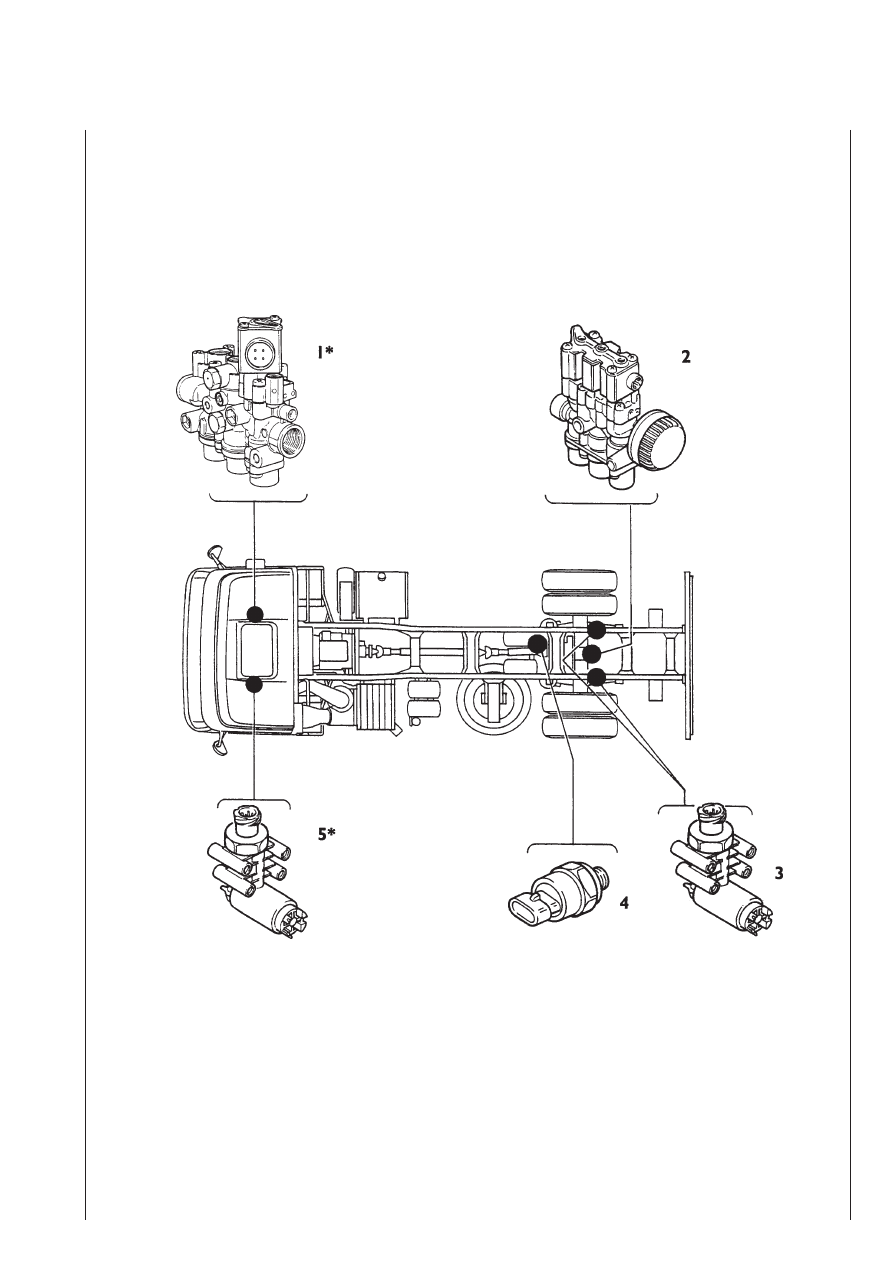

III.32 1. ПЕРЕДНИЙ ПНЕВМАТИЧЕСКИЙ УЗЕЛ — 2. ЗАДНИЙ ПНЕВМАТИЧЕСКИЙ УЗЕЛ — 3. ЗАДНИЕ ДАТЧИКИ УРОВНЯ — 4. ДАТЧИК ИНДИКАТОРА

НИЗКОГО ДАВЛЕНИЯ В ПНЕВМАТИЧЕСКОЙ ПОДВЕСКЕ — 5. ПЕРЕДНИЕ ДАТЧИКИ УРОВНЯ
* ТОЛЬКО МОДИФИКАЦИЯ FP (ПОЛНОСТЬЮ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА)

76

III.76

СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Модификации 6

× 2 P/FP/PT/FT/PS/FS

III.33 1. ПЕРЕДНИЕ ДАТЧИКИ УРОВНЯ — 2. ПЕРЕДНИЙ ПНЕВМАТИЧЕСКИЙ УЗЕЛ — 3. ГИДРАВЛИЧЕСКИЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (С БЛОB

КОМ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ) — 4. ЗАДНИЕ ДАТЧИКИ УРОВНЯ — 5. ДАТЧИКИ ДАВЛЕНИЯ 3BГО МОСТА — 6. ДАТЧИКИ ДАВЛЕНИЯ
ВЕДУЩЕГО МОСТА — 7. ЗАДНИЙ ПНЕВМАТИЧЕСКИЙ УЗЕЛ — 8. ДАТЧИК ИНДИКАТОРА НИЗКОГО ДАВЛЕНИЯ В ПНЕВМАТИЧЕСКОЙ ПОДB
ВЕСКЕ
* ТОЛЬКО МОДИФИКАЦИЯ FP (ПОЛНОСТЬЮ ПНЕВМАТИЧЕСКАЯ ПОДВЕСКА)

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.77

Модификация 6

× 2С

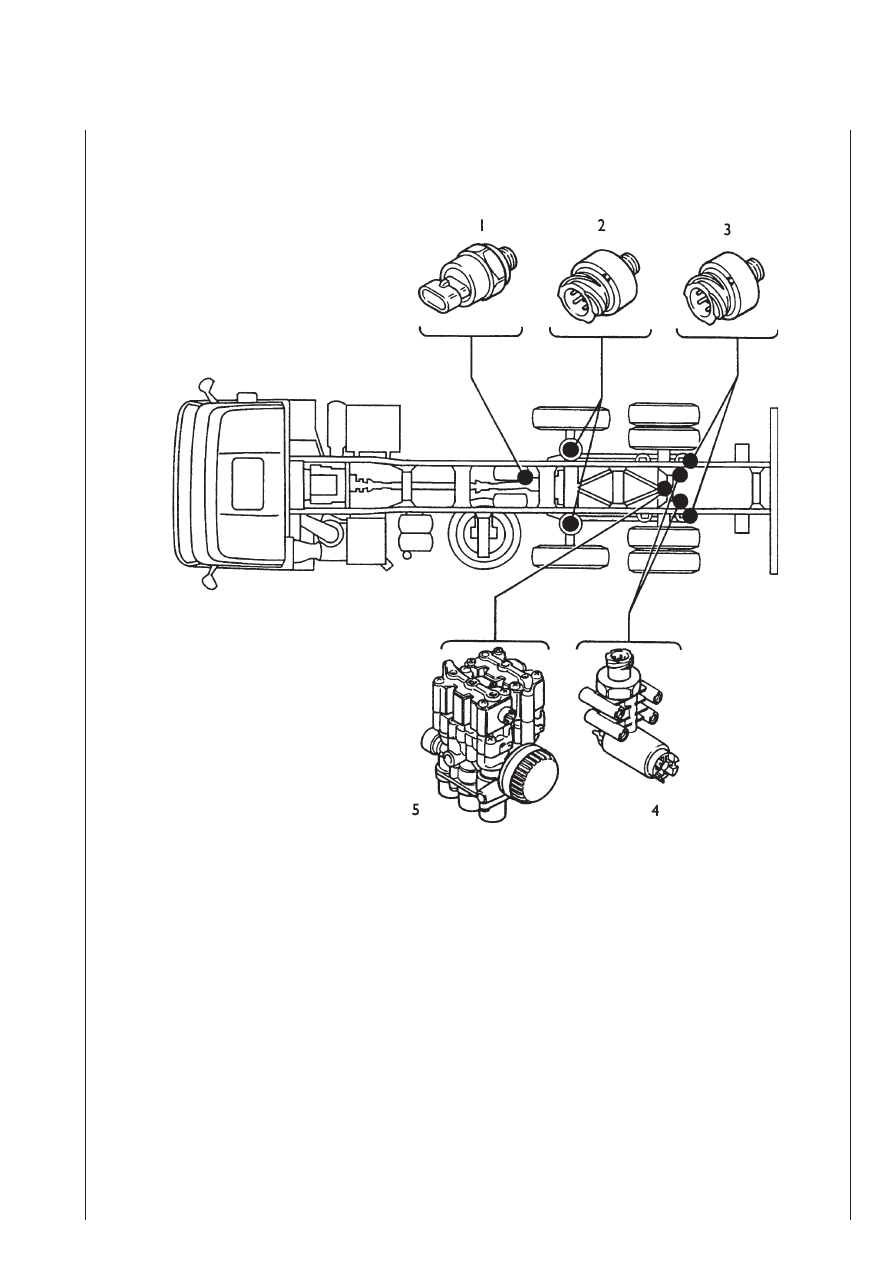

III.34 1. ДАТЧИК ИНДИКАТОРА НИЗКОГО ДАВЛЕНИЯ В ПНЕВМАТИЧЕСКОЙ ПОДВЕСКЕ — 2. ДАТЧИКИ ДАВЛЕНИЯ ДОПОЛНИТЕЛЬНОГО МОСТА

(3) — ДАТЧИКИ ДАВЛЕНИЯ ВЕДУЩЕГО МОСТА — 4. ЗАДНИЕ ДАТЧИКИ УРОВНЯ — 5. ЗАДНИЙ ЭЛЕКТРОПНЕВМАТИЧЕСКИЙ УЗЕЛ
