76
III.10
СПЕЦИАЛЬНЫЕ ЦЕПИ
ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА
III.3

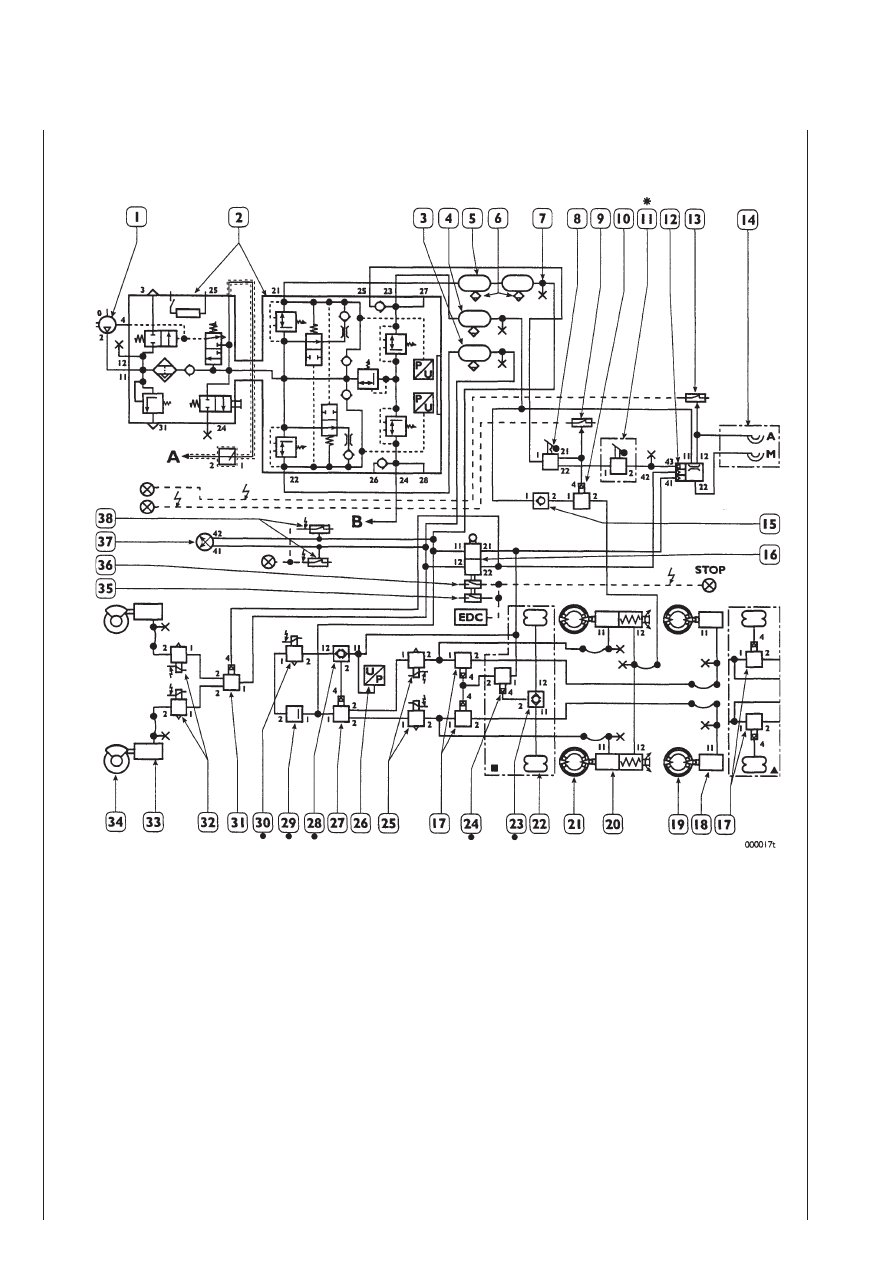

1. КОМПРЕССОР ES — 2. БЛОК APU (БЛОК ОБРАБОТКИ ВОЗДУХА) — 3. РЕСИВЕР ПЕРЕДНЕГО МОСТА ОБЪЕМОМ 20 Л — 4. РЕСИВЕР СТОЯB
НОЧНОГО ТОРМОЗА И ПРИВОДА ТОРМОЗОВ ПРИЦЕПА ОБЪЕМОМ 20 Л — 5. РЕСИВЕРЫ ЗАДНЕГО МОСТА ОБЪЕМОМ 30 И 20 Л —
6. РУЧНОЙ КРАН ВЫПУСКА КОНДЕНСАТА — 7. КОНТРОЛЬНЫЙ ШТУЦЕР — 8. РАСПРЕДЕЛИТЕЛЬ СТОЯНОЧНОГО ТОРМОЗА — 9. ВЫКЛЮЧАB
ТЕЛЬ НИЗКОГО ДАВЛЕНИЯ С СИГНАЛОМ ВКЛЮЧЕНИЯ СТОЯНОЧНОГО ТОРМОЗА — 10. КЛАПАН УПРАВЛЕНИЯ СТОЯНОЧНЫМ ТОРМОB
ЗОМ — 11. РУЧНОЙ РАСПРЕДЕЛИТЕЛЬ УПРАВЛЕНИЯ ТОРМОЗАМИ ПРИЦЕПА — 12. ТРОЙНОЙ СЕРВОРАСПРЕДЕЛИТЕЛЬ УПРАВЛЕНИЯ —
13. АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ НИЗКОГО ДАВЛЕНИЯ ПРИЦЕПА — 14. СОЕДИНИТЕЛЬНЫЕ ПОЛУМУФТЫ ПРИЦЕПА — 15. ОДНОХОB
ДОВОЙ КЛАПАН — 16. ДУПЛЕКСНЫЙ РАСПРЕДЕЛИТЕЛЬ — 17. КЛАПАН УПРАВЛЕНИЯ ТОРМОЗАМИ ДОПОЛНИТЕЛЬНОГО МОСТА —
18. МЕМБРАННЫЙ ТОРМОЗНОЙ ЦИЛИНДР — 19. БАРАБАННЫЕ ТОРМОЗА ДОПОЛНИТЕЛЬНОГО МОСТА С ДВУМЯ КОЛОДКАМИ — 20.
СДВОЕННЫЙ ТОРМОЗНОЙ ЦИЛИНДР — 21. БАРАБАННЫЙ ТОРМОЗ ЗАДНЕГО МОСТА С ДВУМЯ КОЛОДКАМИ — 22. ПНЕВМАТИЧЕСКИЕ
РЕССОРЫ ДОПОЛНИТЕЛЬНОГО МОСТА — 23. ДВОЙНОЙ СТОПОРНЫЙ КЛАПАН — 24. ЧУВСТВИТЕЛЬНЫЙ К НАГРУЗКЕ КЛАПАН УПРАВЛЕB
НИЯ ТОРМОЗАМИ ДОПОЛНИТЕЛЬНОГО МОСТА — 25. ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ ABS ЗАДНЕГО МОСТА — 26. ДАТЧИК ДАВЛЕНИЯ В
ПРИВОДЕ ТОРМОЗОВ ЗАДНЕГО МОСТА — 27. КЛАПАН УПРАВЛЕНИЯ ТОРМОЗАМИ ЗАДНЕГО МОСТА — 28. ДВОЙНОЙ СТОПОРНЫЙ
КЛАПАН — 29. ОБРАТНЫЙ УПРАВЛЯЕМЫЙ КЛАПАН ДАВЛЕНИЯ — 30. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН УПРАВЛЕНИЯ ABS — 31. КЛАПАН УПРАВB
ЛЕНИЯ ТОРМОЗАМИ ПЕРЕДНЕГО МОСТА — 32. ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ABS ПЕРЕДНЕГО МОСТА — 33. МЕМБРАННЫЙ ЦИЛИНДР —
34. ДИСКОВЫЙ ТОРМОЗ ПЕРЕДНЕГО МОСТА — 35. ВЫКЛЮЧАТЕЛЬ ИНДИКАТОРА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ДИЗЕЛЬНЫМ
ДВИГАТЕЛЕМ EDC — 36. ВЫКЛЮЧАТЕЛЬ СТОП—СИГНАЛОВ — 37. УКАЗАТЕЛЬ ДАВЛЕНИЯ В ПНЕВМОПРИВОДЕ ТОРМОЗОВ ПЕРЕДНЕГО/
ЗАДНЕГО МОСТА — 38. ДАТЧИКИ НИЗКОГО ДАВЛЕНИЯ В ПНЕВМОПРИВОДЕ ТОРМОЗОВ ПЕРЕДНЕГО/ЗАДНЕГО МОСТА — А. К ПНЕВМАB
ТИЧЕСКОЙ ПОДВЕСКЕ — В. К ВСПОМОГАТЕЛЬНОМУ ОБОРУДОВАНИЮ
* ПО ЗАКАЗУ
● ТОЛЬКО ДЛЯ АВТОМОБИЛЕЙ С ASR
▲ МОДИФИКАЦИЯ БЕЗ ASR
■ МОДИФИКАЦИЯ С ASR
Принципиальная схема пневматической системы автомобилей 260E...Y/FP/PF/FT
