76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.83

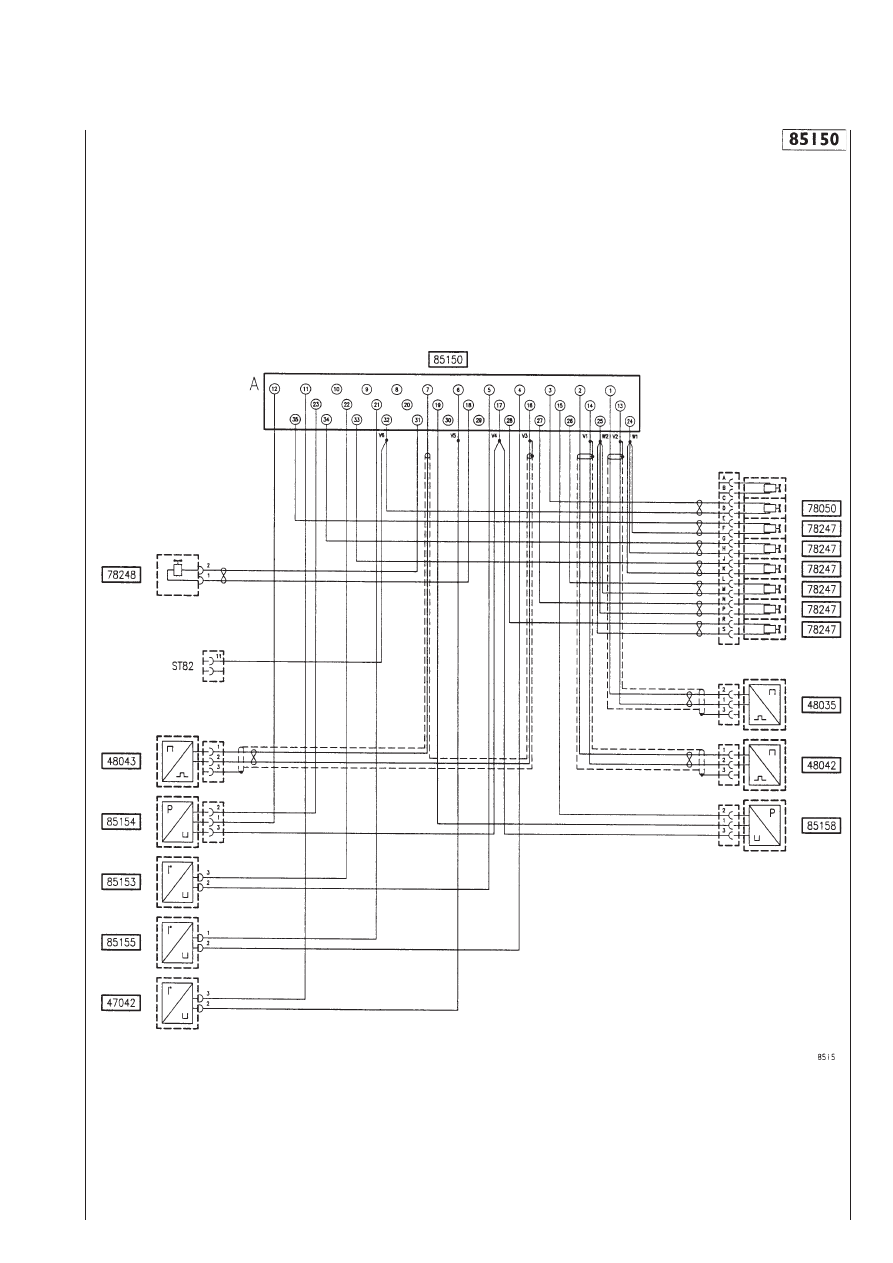

Схема соединений электронного блока управления ECU

76

II.84

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

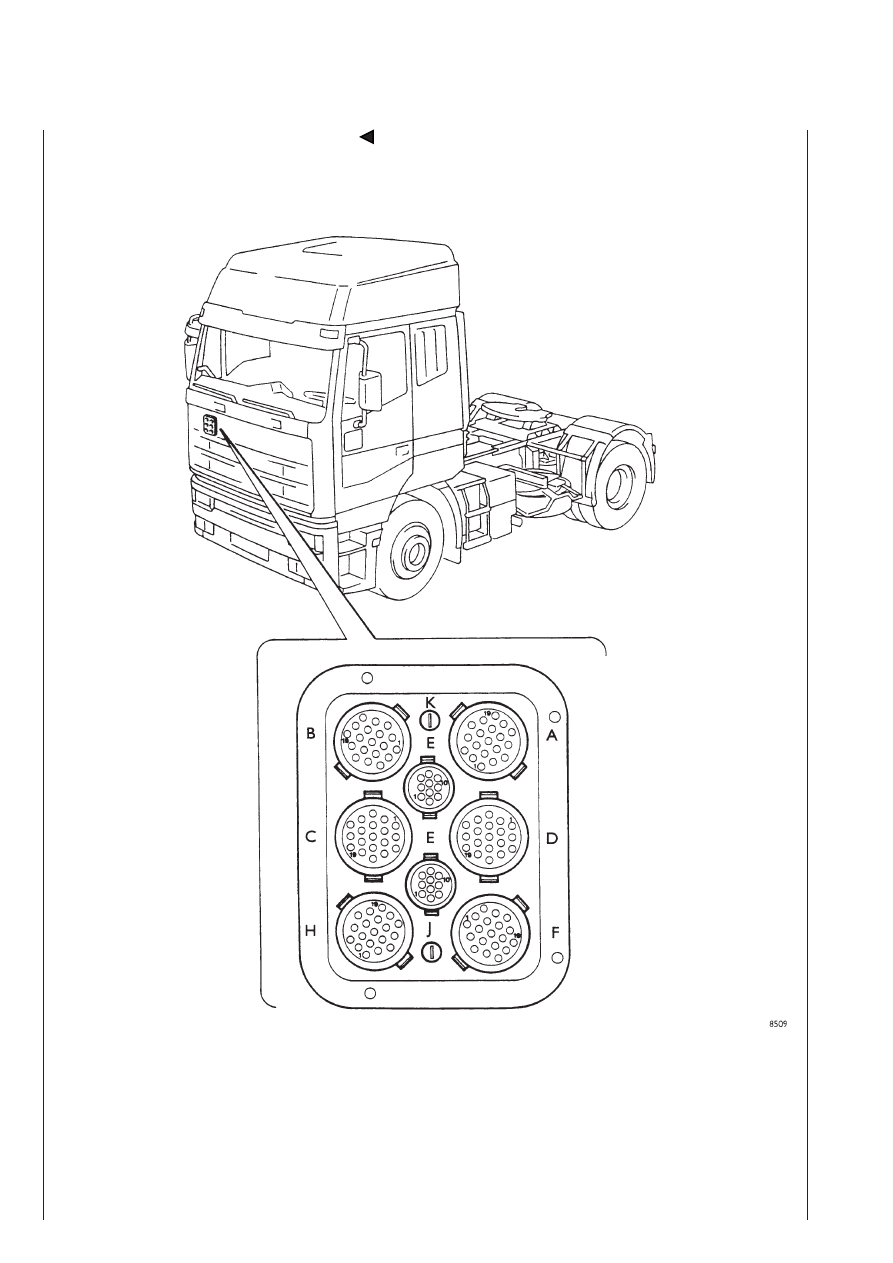

Настенные разъемы в передней части кабины (

)

Расположение настенных разъемов

11.28

ЦВЕТОВАЯ МАРКИРОВКА НАСТЕННЫХ РАЗЪЕМОВ
A. ЧЕРНЫЙ — B. ЖЕЛТЫЙ — C. БЕЛЫЙ — D. ЗЕЛЕНЫЙ — E. ЧЕРНЫЙ — F. КОРИЧНЕВЫЙ — G. БЕЛЫЙ — H. ГОЛУБОЙ — K. КОРИЧНЕВЫЙ —
J. КОРИЧНЕВЫЙ

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.85

Настенные разъемы передней части кабины A (

) и положительный контакт в передней части кабины

(Передняя часть рамы)

ВНЕШНЯЯ СТОРОНА КАБИНЫ

ВНУТРЕННЯЯ СТОРОНА КАБИНЫ

Обозначение

Назначение

Цветовой од

абеля

+

От амлятора  бло правления лавной распределительной ороби UCI + и
дополнительным блоам предохранителей 70604/70603

7777

1

Левая фара

2231

2

Левая фара

2219

3

Левая фара

3339

4

Левый азатель поворота

1129

5

Правая фара

2223

6

Правая фара

2221

7

Правая фара

3330

8

Правый азатель поворота

1123

9

Правый передний боовой азатель поворота

1124

10

Левый передний боовой азатель поворота

1126

A

11

Противотманные фары

2228

12

Дополнительные фары дальнео света

2229

13

Насос омывателя ветровоо стела

8886

14

Бло правления очистителем ветровоо стела и фарами Iveco

5521

15

Звовой синал

1116

16

Положительная цепь насосов омывателей фар

8821

17

Корретор фар

9937

18

Корретор фар

9936

19

Корретор фар

9935

76

II.86

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Обозначение

Назначение

Цветовой од

абеля

1 Контат В21 блоа правления MS6 – Перелючатель правления EDC (релирова

сорости)

8155

2 Контат В25 блоа правления MS6 – Масса датчиа на педали аселератора

(онтат 4)

0158

3 Контат В23 блоа правления MS6 – Датчи педали аселератора (онтат 1)

5157

4 Контат В24 блоа правления MS6 – К онтат 1 30-онтатноо дианостичесоо

разъема

1198

5 Контат В5 блоа правления MS6 – Синал датчиа частоты вращения

5584

6 Контат В6 блоа правления MS6 – Индиатор неисправности EDC

6150

7 Контат В7 блоа правления MS6 – Соединение с онтатом 28 блоа правления

ABS

8152

8 Контат В8 блоа правления MS6 – Моторный тормоз

0019

9 Контат В29 блоа правления MS6 – К онтат D3 тахорафа

5155

10 Контат В30 блоа правления MS6 – Соединение с онтатом 29 блоа правления

ABS

8151

B

11 Контат В21 блоа правления MS6 – К онтат 2 30-онтатноо дианостичесоо

разъема

2298

12 Контат В32 блоа правления MS6 – Перелючатель правления EDC (релирова

сорости)

8157

13 Контат В33 блоа правления MS6 – Перелючатель правления EDC (запоминание

сорости)

8154

14 Контат В34 блоа правления MS6 – Перелючатель правления EDC (релирова

сорости)

8156

15 Питание EDC

8150

16 Контат В16 блоа правления MS6 – Датчи педали аселератора (онтат 2)

5158

17 Контат В17 блоа правления MS6 – Датчи педали аселератора (онтат 5)

0159

18 Контат В18 блоа правления MS6 –  онтрольной лампе

предпсовоо/послепсовоо прорева

5553

19 Контат В35 блоа правления MS6 – Датчи педали аселератора (онтат 3)

0157

Настенный разъем В(

) в передней части кабины

Двигатель (Блок управления MS6)

ВНЕШНЯЯ СТОРОНА КАБИНЫ

ВНУТРЕННЯЯ СТОРОНА КАБИНЫ
