Электросистема Iveco EuroStar / Iveco EuroTech. Руководство - часть 5

76

I.18

ВВЕДЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

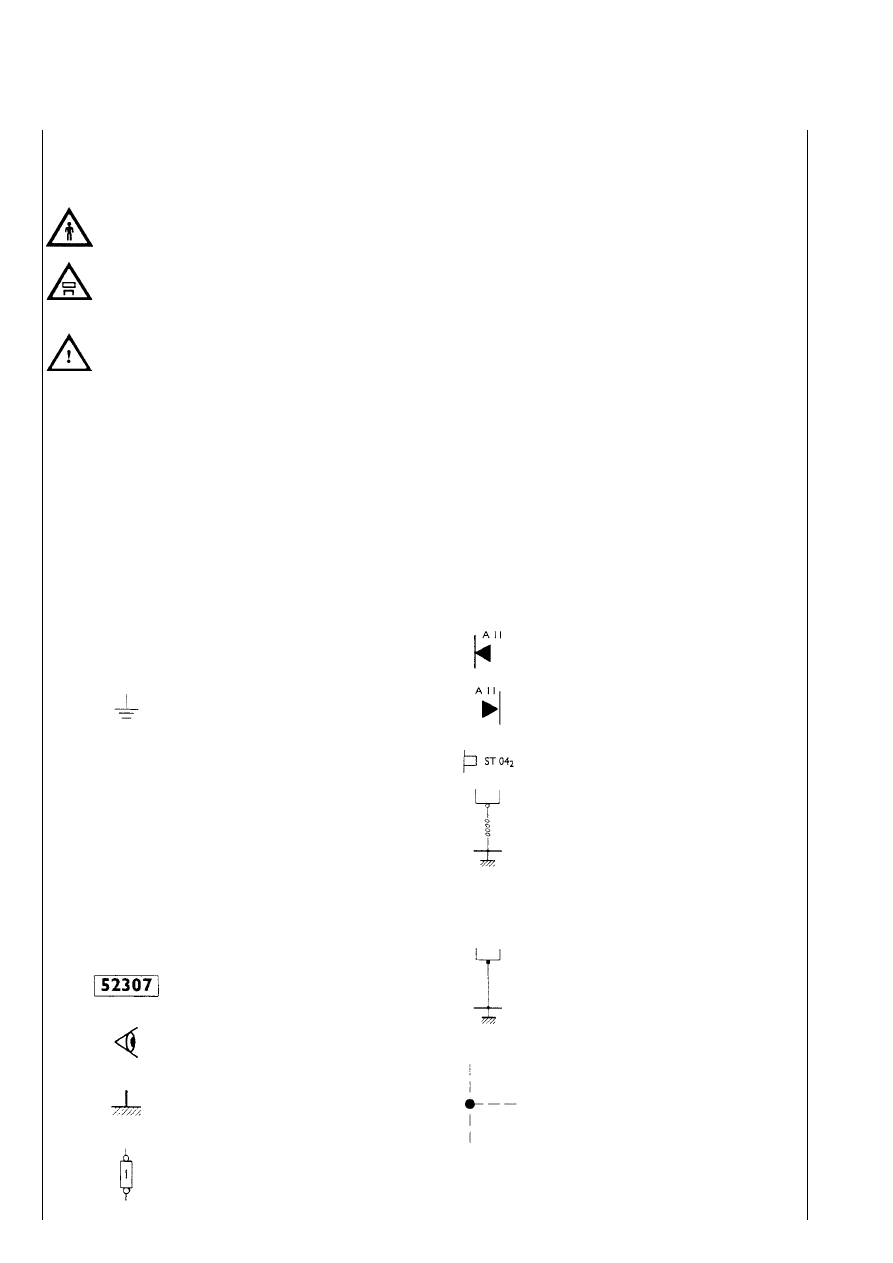

Графические символы и сокращения

На следующих страницах будут часто встречаться приведенные ниже символы. Для обеспечения собственной безопасности

и безопасности автомобиля следует неукоснительно выполнять приведенные ниже инструкции и учитывать предостережения.

Указывает, что несоблюдение инструкций может привести к серьезной травме.

Указывает, что несоблюдение инструкций может привести к серьезному повреждению электрической системы, а также
оборудования и инструментов.

Указывает на общую опасность.

Общие условия прокладки электрических цепей

–

Двигатель выключен

–

Замок зажигания в выключенном состоянии

–

Стояночный тормоз включен

–

Нейтральная передача

–

Кабина зафиксирована в рабочем положении

–

Жидкости долиты до нормального уровня

–

Воздух в ресиверах находится под рабочим давлением

 



>



  



>



$&





  



 59

!  

" 



# 





$  

$%



%

" 

&  

"   



!   '



(  )

    *+,

 

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ВВЕДЕНИЕ

I.19

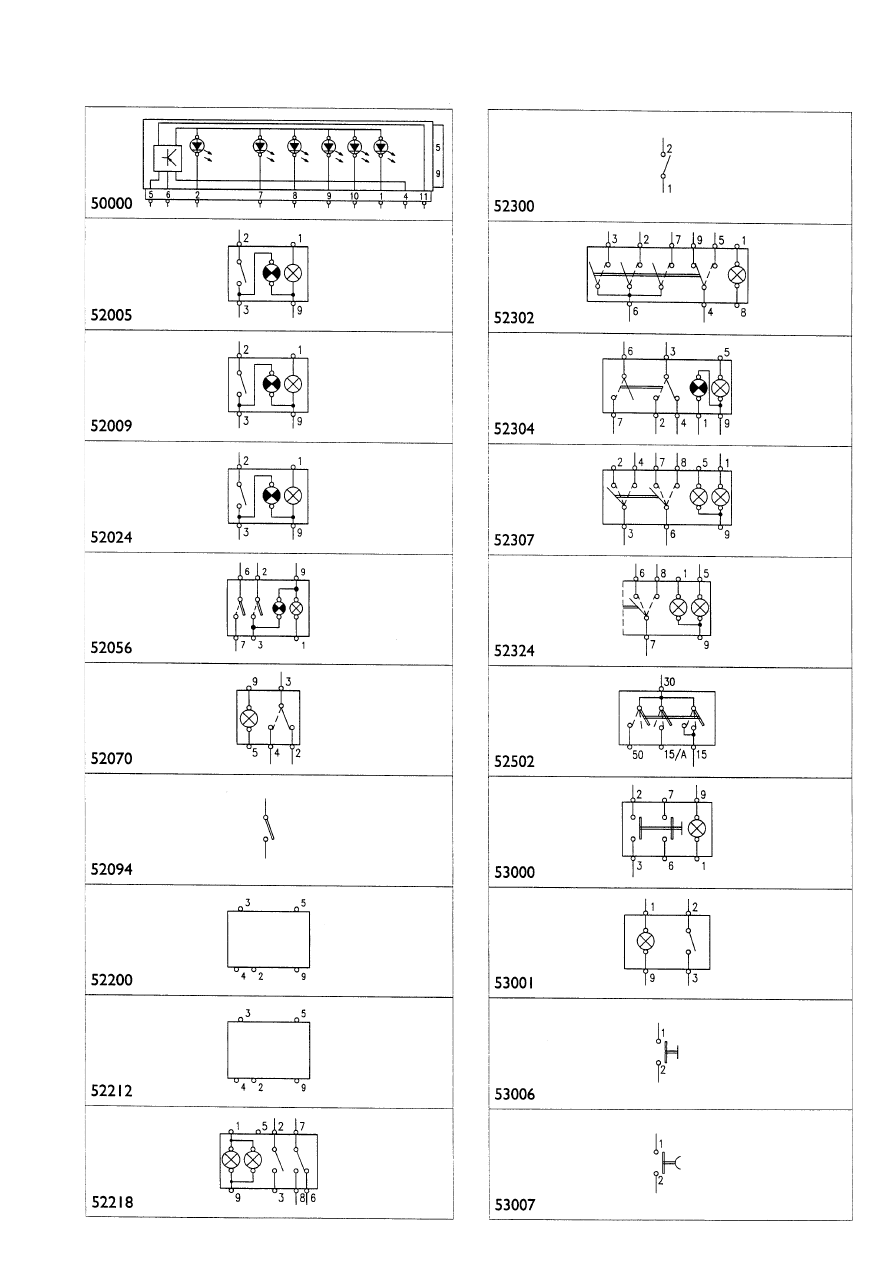

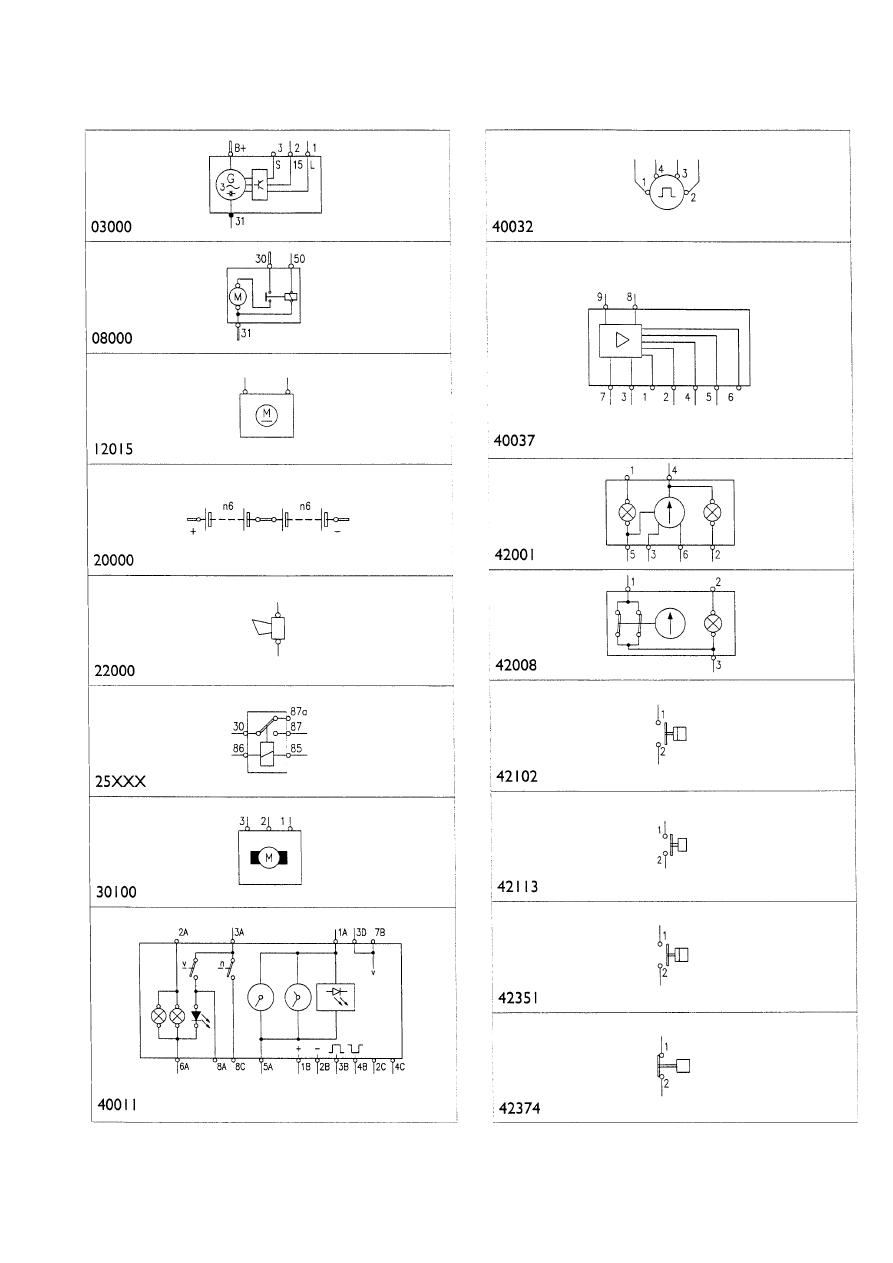

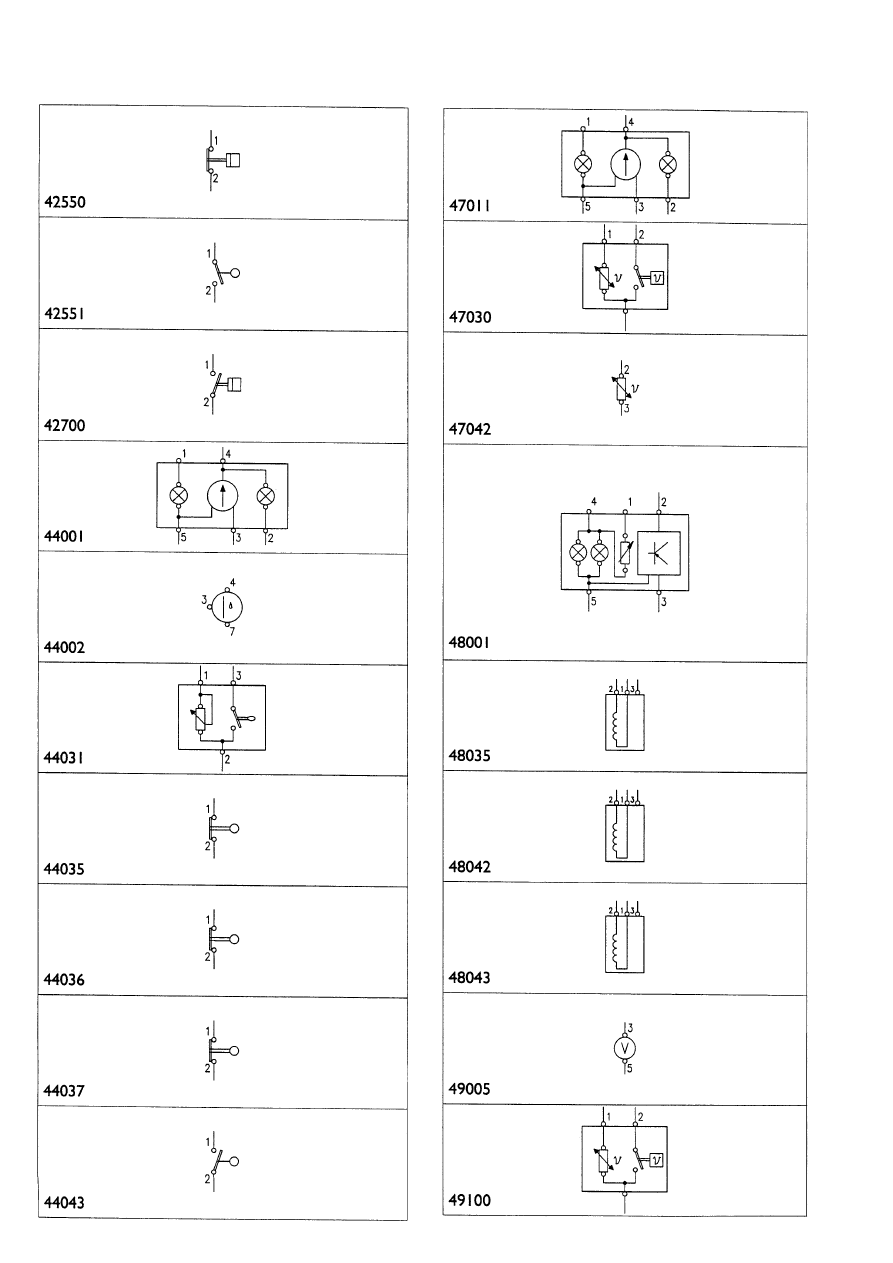

Электрические схемы компонентов

76

I.20

ВВЕДЕНИЕ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ВВЕДЕНИЕ

I.21
