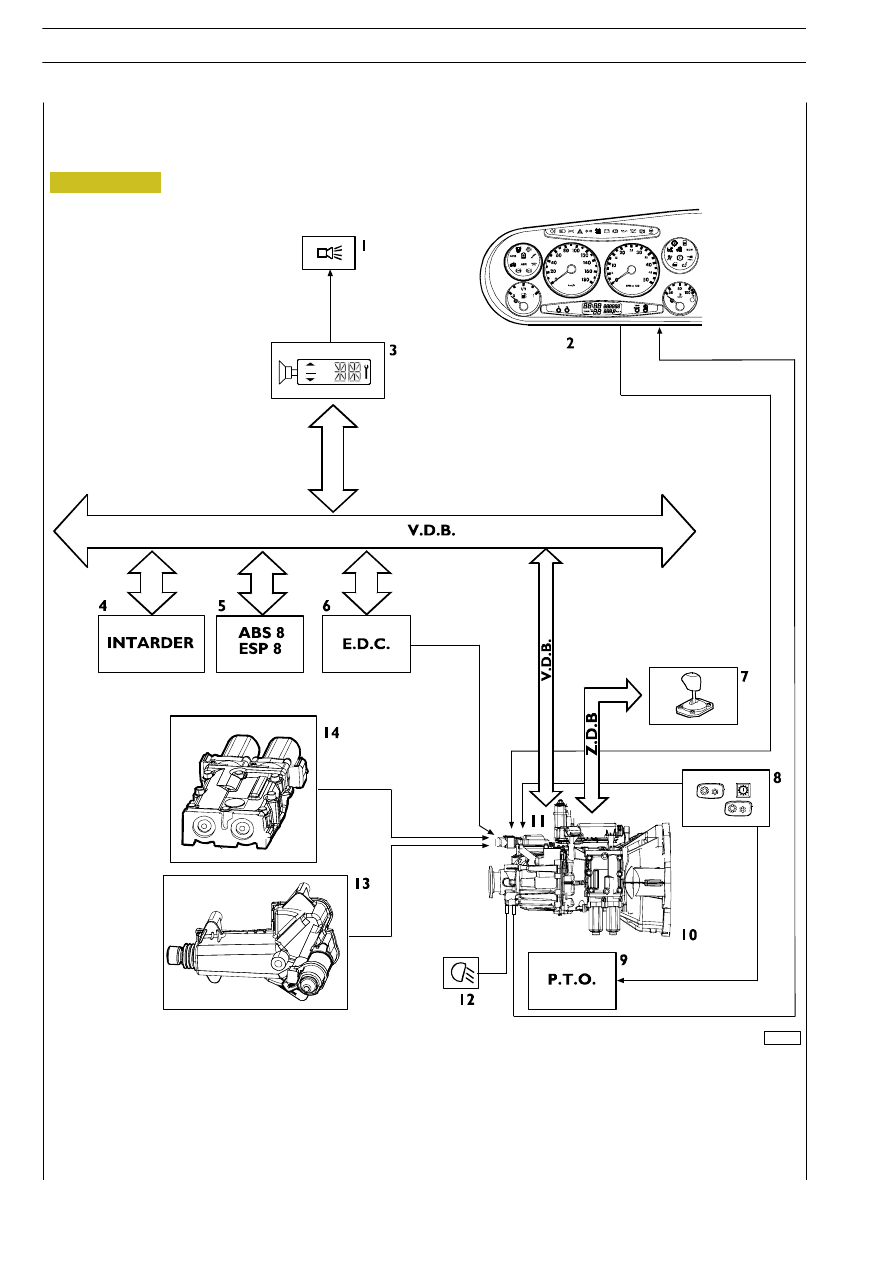

COMPOSITION OF THE SYSTEM

System control unit

The electronic control unit receives the signals from the sensors/switches: the management and control of the system under
the different operating conditions of the gearbox are based on the above signals.

It is interfaced with other electronic systems available on the vehicle, such as EDC and ABS, through CAN communication lines.

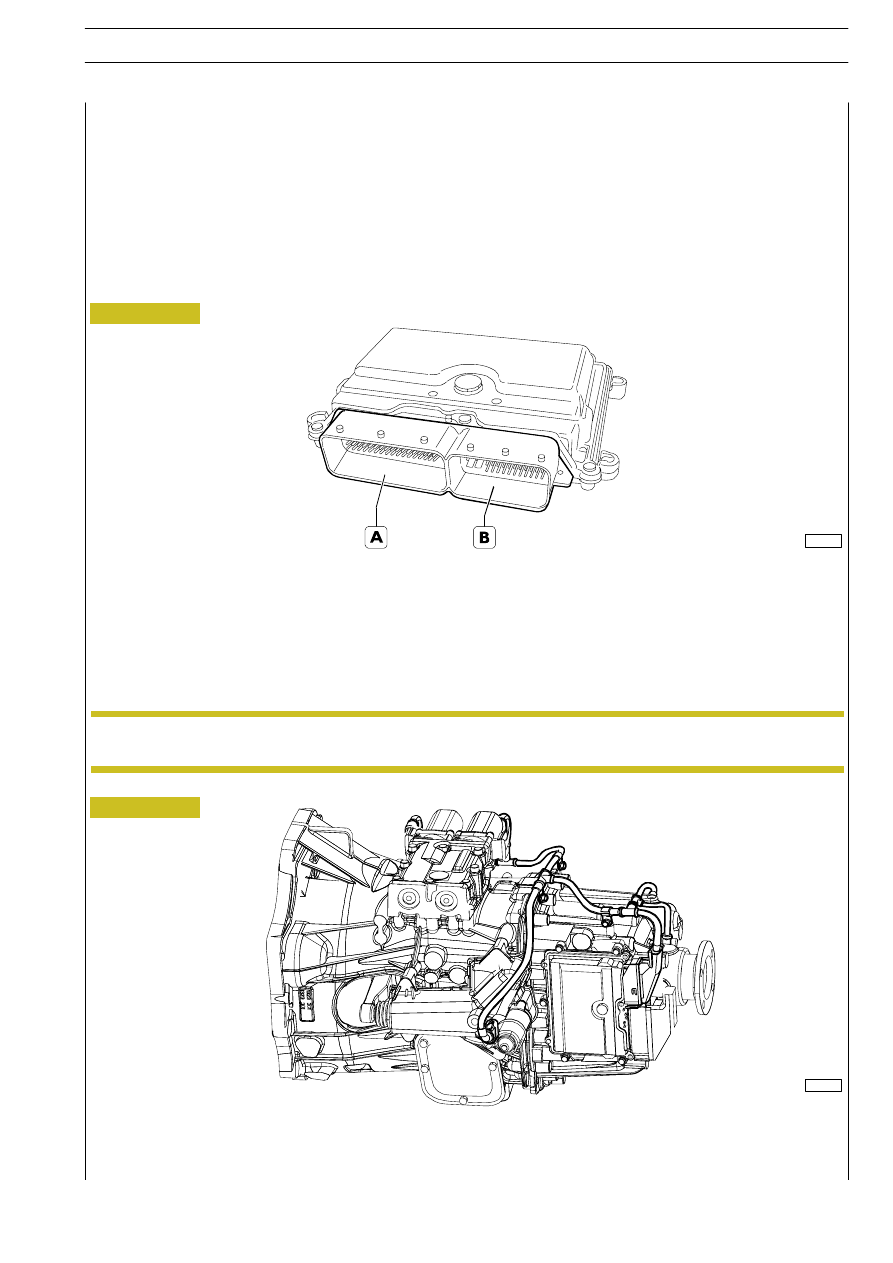

A - Connector on the gearbox side

B - Connector on the vehicle side

Figure 131/16

90135

Through the connection with the EDC 16 system, the gearbox control unit is able to detect the position of the accelerator pedal
and also the engine revs number.

Connection with the ABS8/ESP8 control unit is used to prevent the “UP” gear shift at bends and also control driving under poor
grip conditions in case of mode “A” driving.

The new ABS system controls “smart” warning lights incorporated into the on-board panel. These warning lights come on to
indicate braking system failure.

The “Brake” signal, upon start-up, comes directly from the EDC control unit. The reverse gear signal is direct.

NOTE

Position of the electronic control unit

Figure 131/17

101870

ELECTRIC/ELECTRONIC SYSTEM

132/17

D

AILY

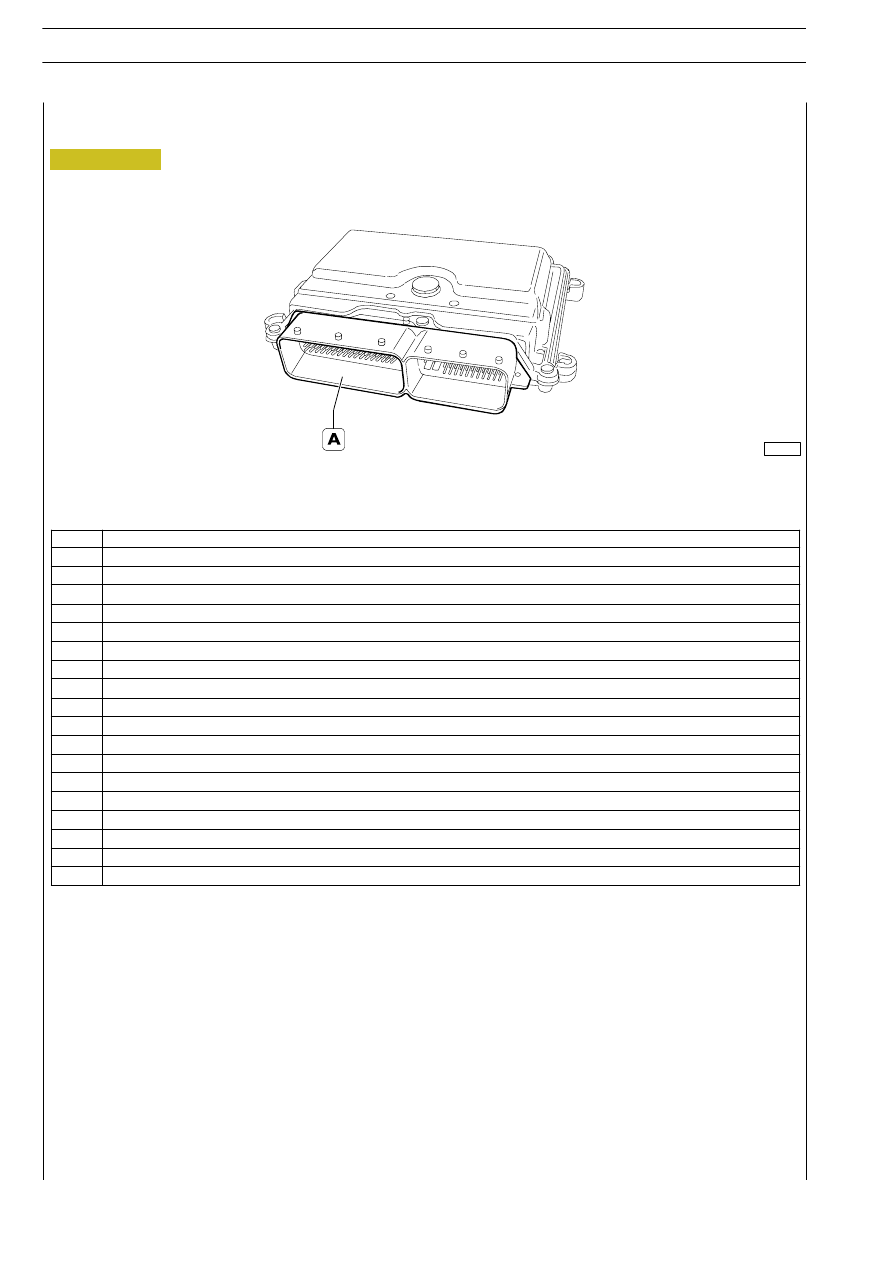

Connector control unit PIN-OUT — gearbox side (A)

101869

Figure 131/18

132/18

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Revi - February 2005

Function

1

Electric motor positive (gearbox actuator selector pin 6)

2

Electric motor negative (gearbox actuator selector pin 1)

3

Electric motor positive (clutch actuator pin 3)

4

Electric motor negative (clutch actuator pin 4)

5

Electric motor positive (gear engaging gearshift actuator pin 6)

6

Electric motor negative (gear engaging gearshift actuator pin 1)

11

Sensor direction signal (clutch actuator pin 4)

12

Sensor speed signal (clutch actuator pin 2)

13

Clutch actuator pin 5 sensor voltage signal (5 V)

15

Sensor direction signal (gear engaging gearshift actuator pin 4)

16

Sensor voltage signal, 12 V (gear engaging gearshift actuator pin 3)

17

Sensor voltage signal, 12 V (gearbox actuator selector pin 3)

18

Sensor direction signal (gearbox actuator selector pin 4)

33

Earth (clutch actuator pin 1)

35

Sensor speed signal (gear engaging gearshift actuator pin 5)

36

Earth (gear engaging gearshift actuator pin 2)

37

Earth (gearbox actuator selector pin 2)

38

Sensor speed signal (gearbox actuator selector pin 5)

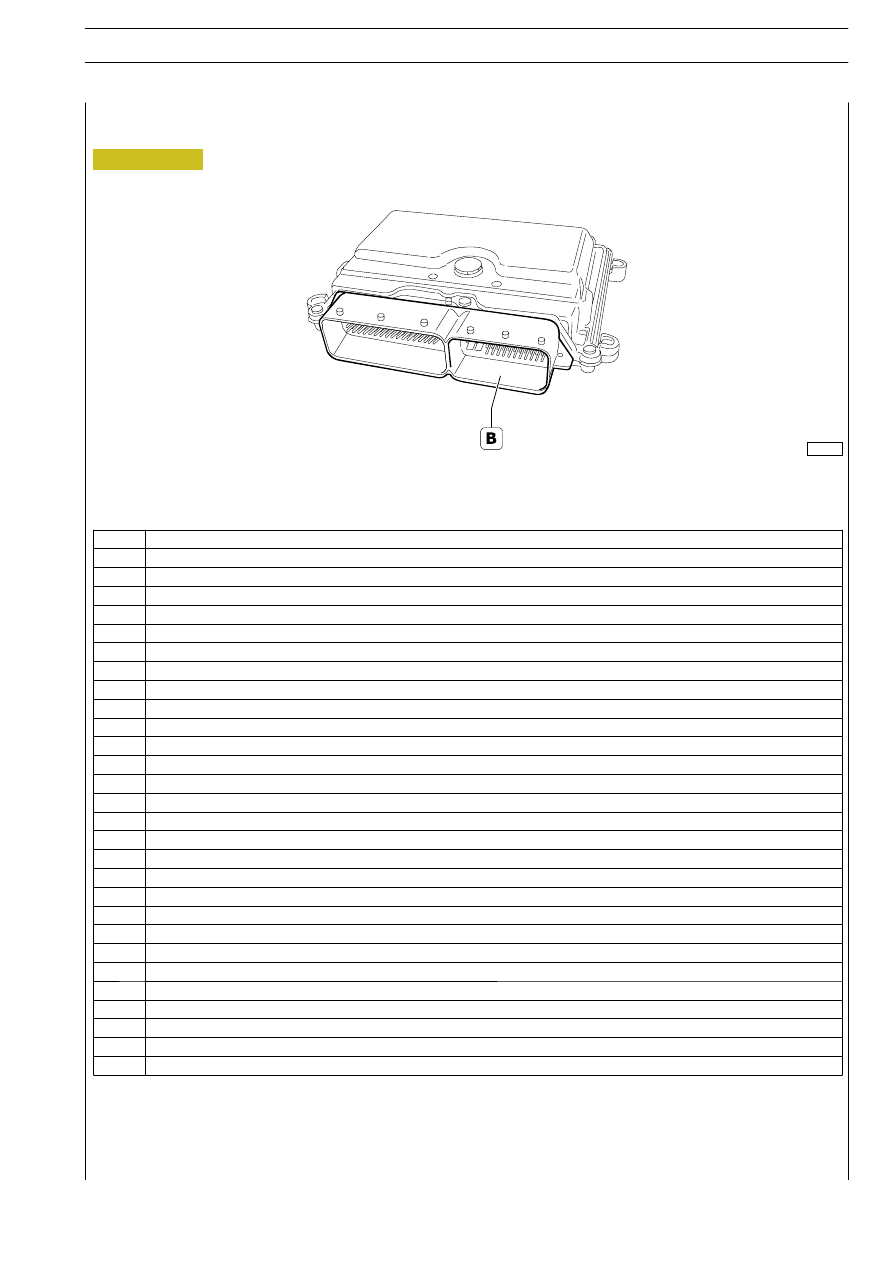

Connector control unit PIN-OUT — vehicle side (B)

101871

Figure 131/19

ELECTRIC/ELECTRONIC SYSTEM

132/19

D

AILY

Pin

Function

1

Earth

2

Earth

3

Earth

4

Battery positive

5

Battery positive

6

Battery positive

7

Earth

8

Earth

9

KL 30

14

PTO actuation request signal (option)

17

CAN H VDB line (female junction)

18

CAN H VDB line (female junction)

28

CAN L VDB line (male junction)

29

CAN L VDB line (female junction)

33

Free

37

Free

38

Free

39

KL 30

40

CAN L --- ZF LINE

41

CAN H --- ZF LINE

43

KL 15

44

On-board panel signal (doors open)

45

On-board panel signal (emergency brake)

46

PTO state signal

47

PTO ON signal

49

Power supply from gearbox electronic control unit

51

Speed signal from on-board panel

52

Diagnosis K line
