Iveco Daily. Manual - part 255

100

REAR AXLES 450310

D

AILY

Revi - February 2005

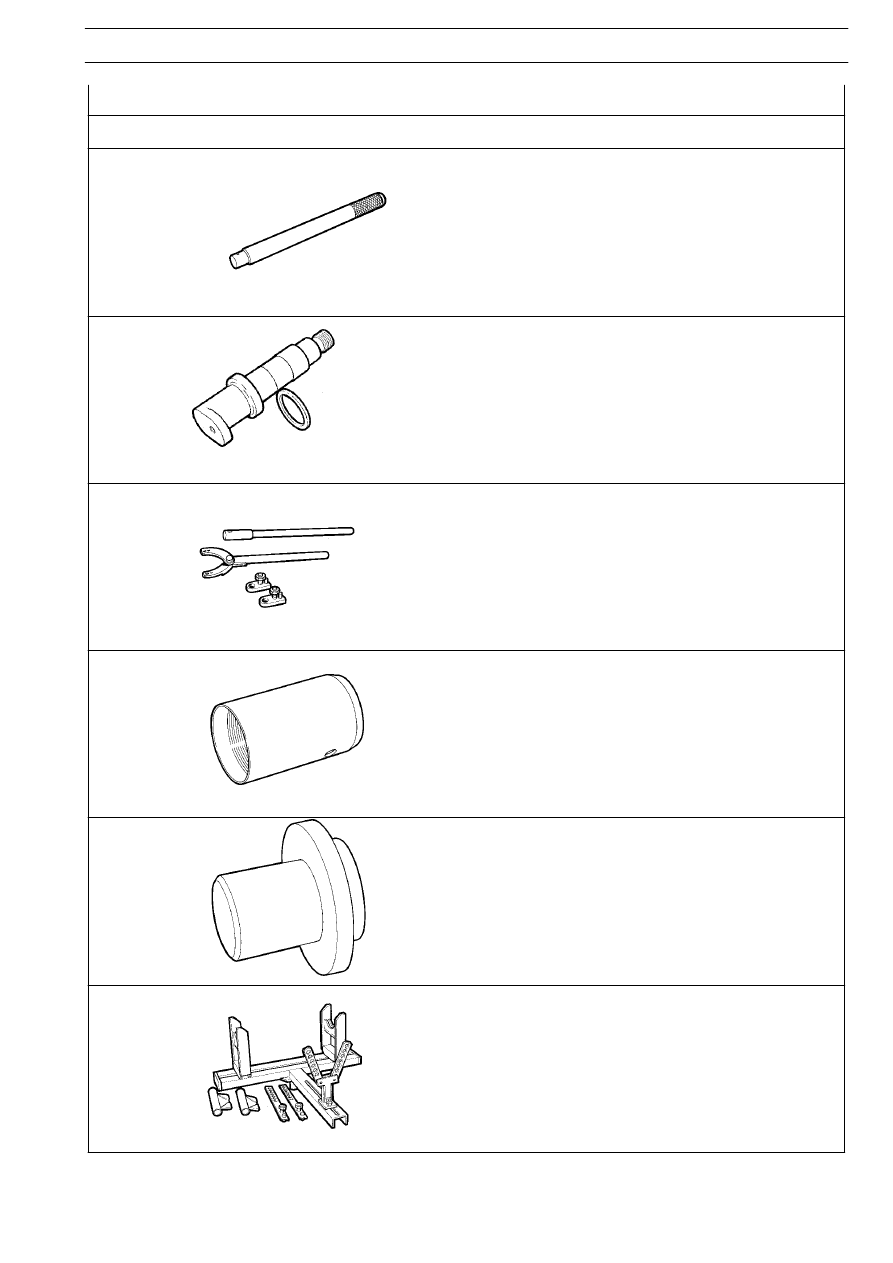

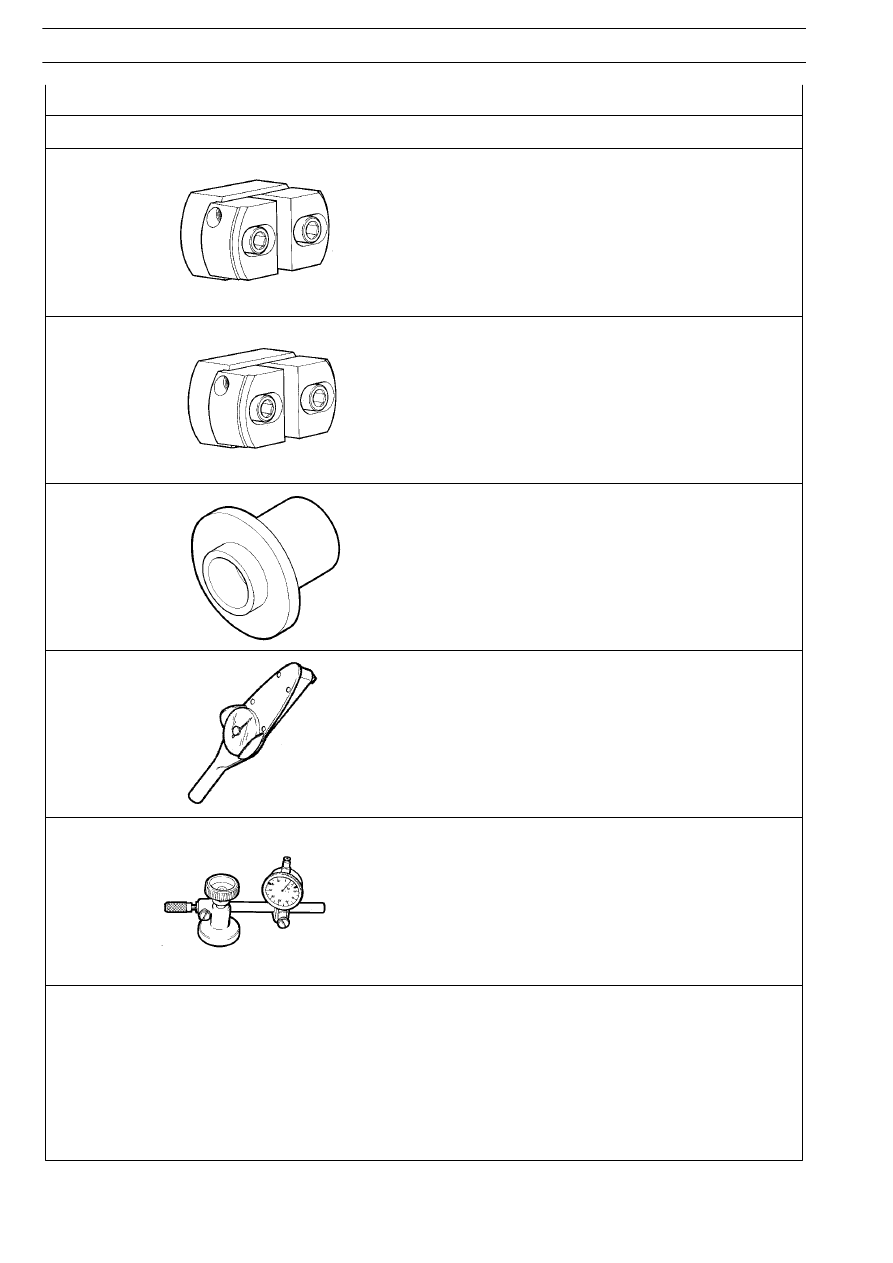

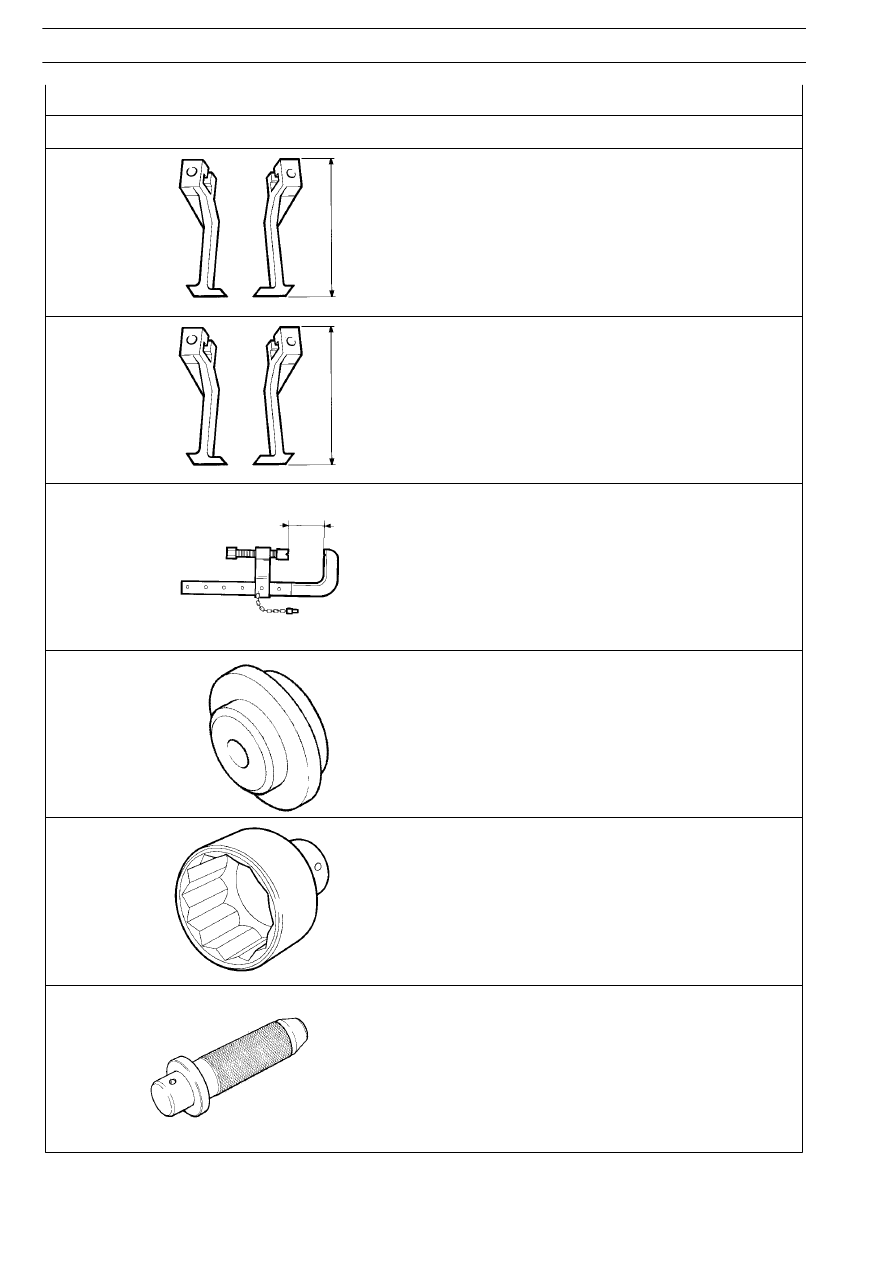

TOOL NO.

DESCRIPTION

99341010

Pair of retainers

99341011

Pair of retainers

99341015

Clamp

99345057

Extractor reaction block

99355087

65 mm. diam. box wrench for disassembly - assembly wheel hub locking
ring

99370006

Handle, interchangeable drift

REAR AXLES 450310

101

D

AILY

Revi - February 2005

TOOL NO.

DESCRIPTION

99370007

Grip for interchangeable punches

99370286

Tool for measuring thickness of bevel pinion adjustment rings (to be
used with 99395728)

99370317

Lever and relevant extension bar to retain flanges

99370497

Tool for assembly of wheel hub

99370498

Tool for assembly of wheel hub bearing and phonic wheel

99370617

Axle universal support during removal/installation

102

REAR AXLES 450310

D

AILY

Revi - February 2005

TOOL NO.

DESCRIPTION

99374091

Punch to fit external races of bearings (diameter 55

÷ 69 mm use

with 99370007)

99374092

Punch to fit external races of bearings (diameter 69

÷ 91 mm use

with 99370007)

99374456

Key to fit differential bevel pinion gasket (use with 99370006)

99389819

Torque wrench (0 to 10 mm) with 1/4” square attachment

99395728

Dial gauge with support to be used with the tools to determine the
adjustment thickness of the bevel pinion

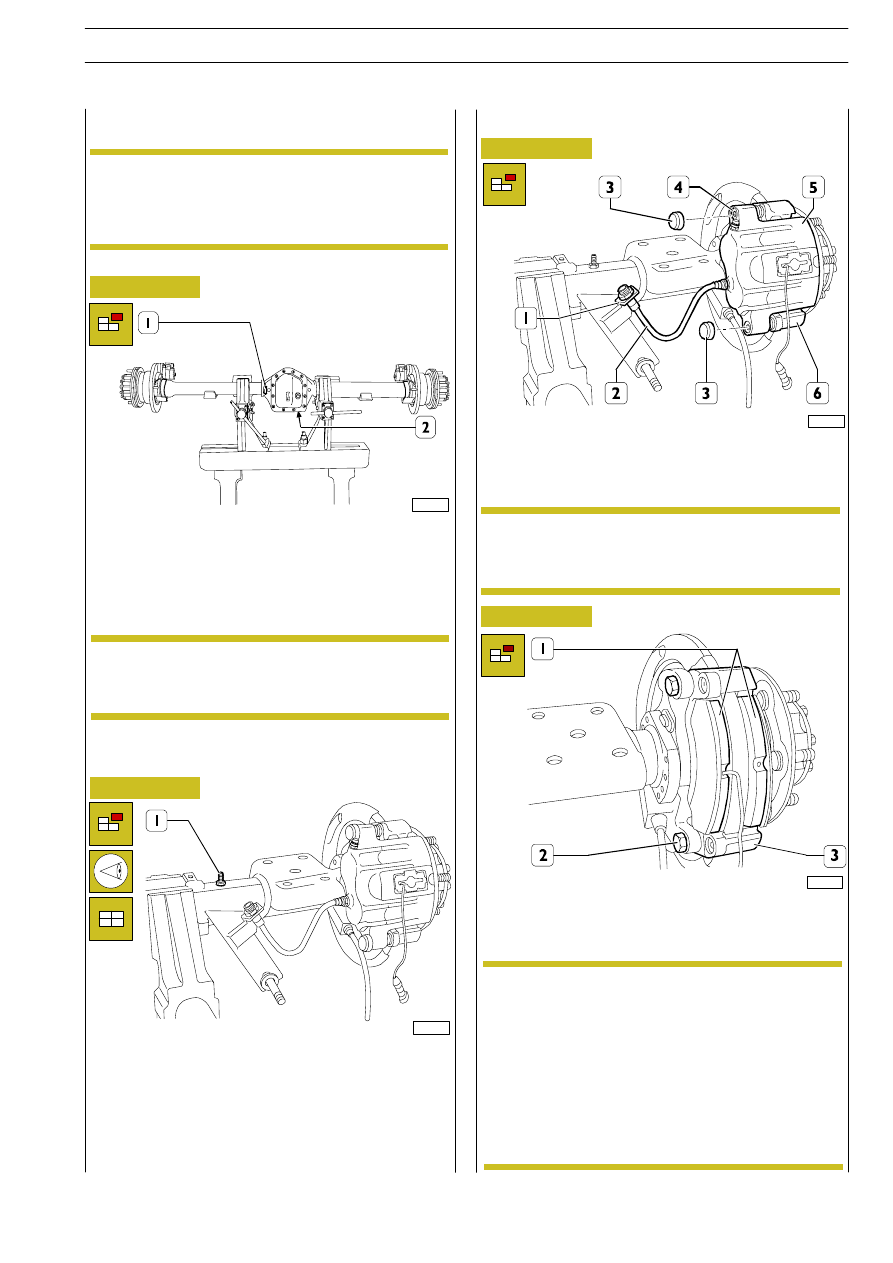

Figure 5

Figure 6

Figure 7

Figure 8

525010

OVERHAULING THE REAR AXLE
ASSEMBLY

Before positioning the rear axle assembly on the stand for
overhauling, drain oil by loosening rear axle casing plug (2).

Set the entire rear axle assembly on stand 99322215.

Take out the screws (1) and remove the brake caliper with
its brake linings from the mounting.

525013

Air breather disassembly - assembly

Remove braking gaskets (1). Remove screws (2), then take
support (3) off the rear axle case flange.

The caliper must not be violently knocked or
dropped.

Prevent the rubber caps coming into contact with
sharp metal tools.

Do not dirty or wet the rubber caps with mineral
grease or oil.

Do not dirty the pads with liquids or grease.

Check the conditions of brake caliper and relating
braking shoes as described in brake section.

The identification data of the rear axle unit are
given on the plate (1) fixed near to the leaf spring
attachment support.

NOTE

The drive shafts, brake disc and calipers, air
breather and differential can all be removed and
refitted even with the unit mounted on the vehicle.

NOTE

101963

101964

101965

101966

525030

Wheel hub overhaul

Disconnect the pipe (2) from the support bracket (1)
Remove caps (3), take off screws (4), then remove brake
caliper (5) from support (6).

The thread of the screws (4) securing the brake
caliper is treated with adhesive. Therefore, they
must not be reused, but replaced with new ones
every time they are removed.

NOTE

NOTE

REAR AXLES 450310

103

D

AILY

Revi - February 2005
