Iveco Daily. Manual - part 252





44603

44605

44604

44606

44607

44608

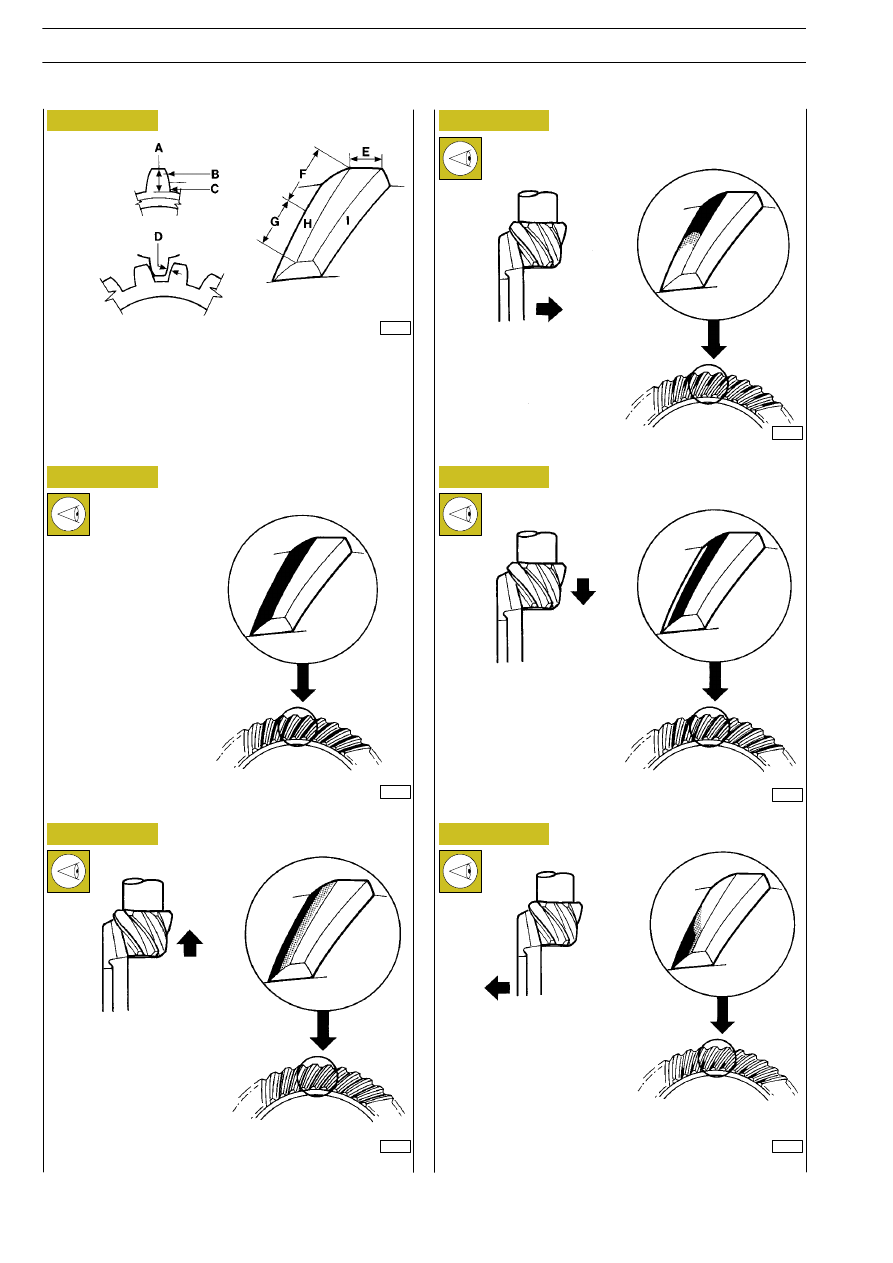

Figure 74

Figure 75

Figure 76

Figure 77

Figure 78

Figure 79

Excessive contact in the
upper part or crest of the
tooth.
Move the pinion towards
the ring bevel gear and then
move the ring bevel gear
away from the pinion to ad-
just clearance.

Excessive contact on heel
of tooth.
Move the ring bevel gear to-
wards the pinion and then
move the pinion away from
the ring bevel gear to adjust
clearance.

A = Coupling depth
B = Crest
C = Side
D = Play

Correct contact

Excessive contact on side
of tooth.
Move the pinion away from
the ring bevel gear and then
move the ring bevel gear to-
wards the pinion to adjust
clearance.

E = Greater base
F = Heel
G = Top land
H = Contact surface
I = Lateral surface

Excessive contact on the
top land of the tooth.
Move the ring bevel gear
away from the pinion them
move the pinion towards
the ring bevel gear to adjust
clearance.

88

REAR AXLE 450517/2

D

AILY

Base - May 2004

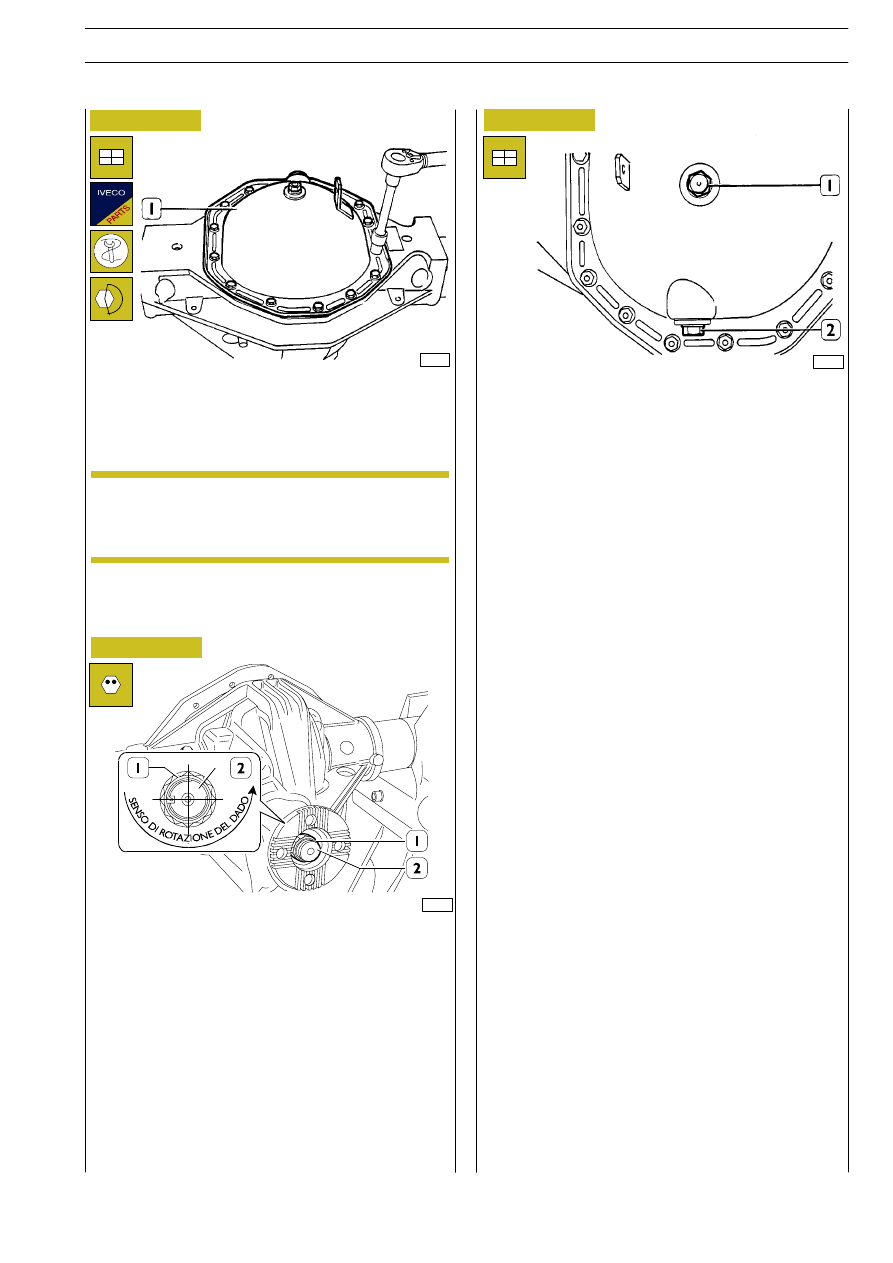

Figure 80

Fit a new sealing gasket on gearing inspection cover connec-
tion surface. Apply Loctite 270 on the thread of the holes for
screws to secure cover (1). Fit cover (1) and use dynamo-
metric wrench to tighten the fastening screws to the speci-
fied torque.

33122

Figure 81

33123

Fit oil drain plug (2). Pour 3 litres of W140MDA oil through
the proper hole and fit inspection and filling plug (1).

51853

Figure 82

Crimp nut (1) collar on bevel pinion (2) milling as shown in
the figure.

*

* NUT ROTATION

DIRECTION

Do not tighten screws at higher torque value since
this shall jeopardize the effect of the sealing gasket
located between the connection surface and the
gearing inspection cover.

NOTE

REAR AXLE 450517/2

89

D

AILY

90

REAR AXLE 450517/2

D

AILY

Base - May 2004

REAR AXLES 450310

91

D

AILY

Revi - February 2005

Rear axles

450310

Page

DESCRIPTION

93

. . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

94

. . . . . . . . . . . . .

TIGHTENING TORQUES

96

. . . . . . . . . . . . . . . . .

TOOLS

99

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING THE REAR AXLE ASSEMBLY

103

.

- Air breather disassembly - assembly

103

. . . . . . . .

- Wheel hub overhaul

103

. . . . . . . . . . . . . . . . . . . .

- Replacing the wheel hub bearing

104

. . . . . . . . . .

REPAIRING THE DIFFERENTIAL

107

. . . . . . . . . . . .

- Disassembling the differential unit

107

. . . . . . . . . .

- Gear housing removal

107

. . . . . . . . . . . . . . . . . . .

- Checking the parts comprising the differential

109

- Assembly

109

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Assembly of gear housing

111

. . . . . . . . . . . . . . . .

- Assembling the bevel pinion assembly

112

. . . . . .

- Assembly of differential unit

115

. . . . . . . . . . . . . .
