16

REAR AXLE 450210

D

AILY

Base - May 2004

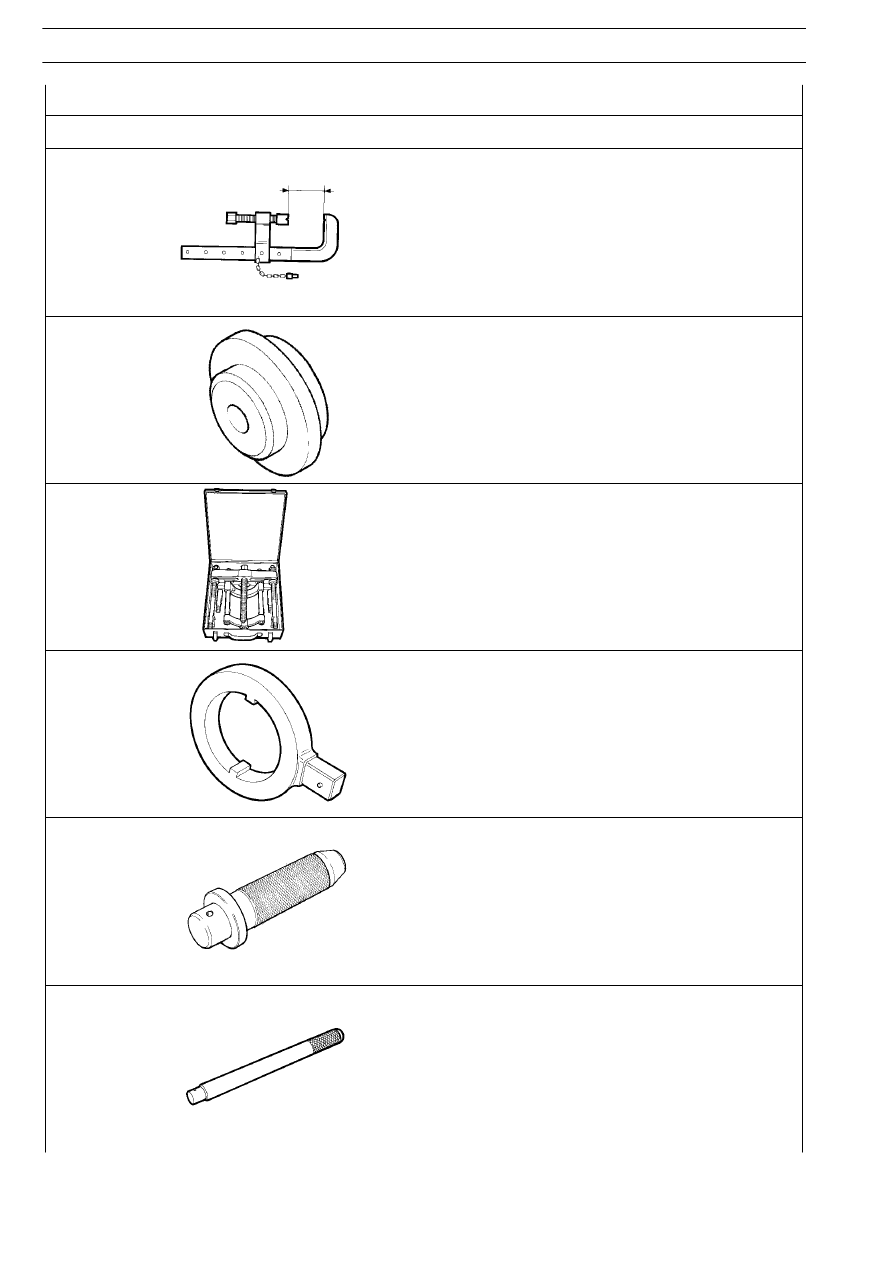

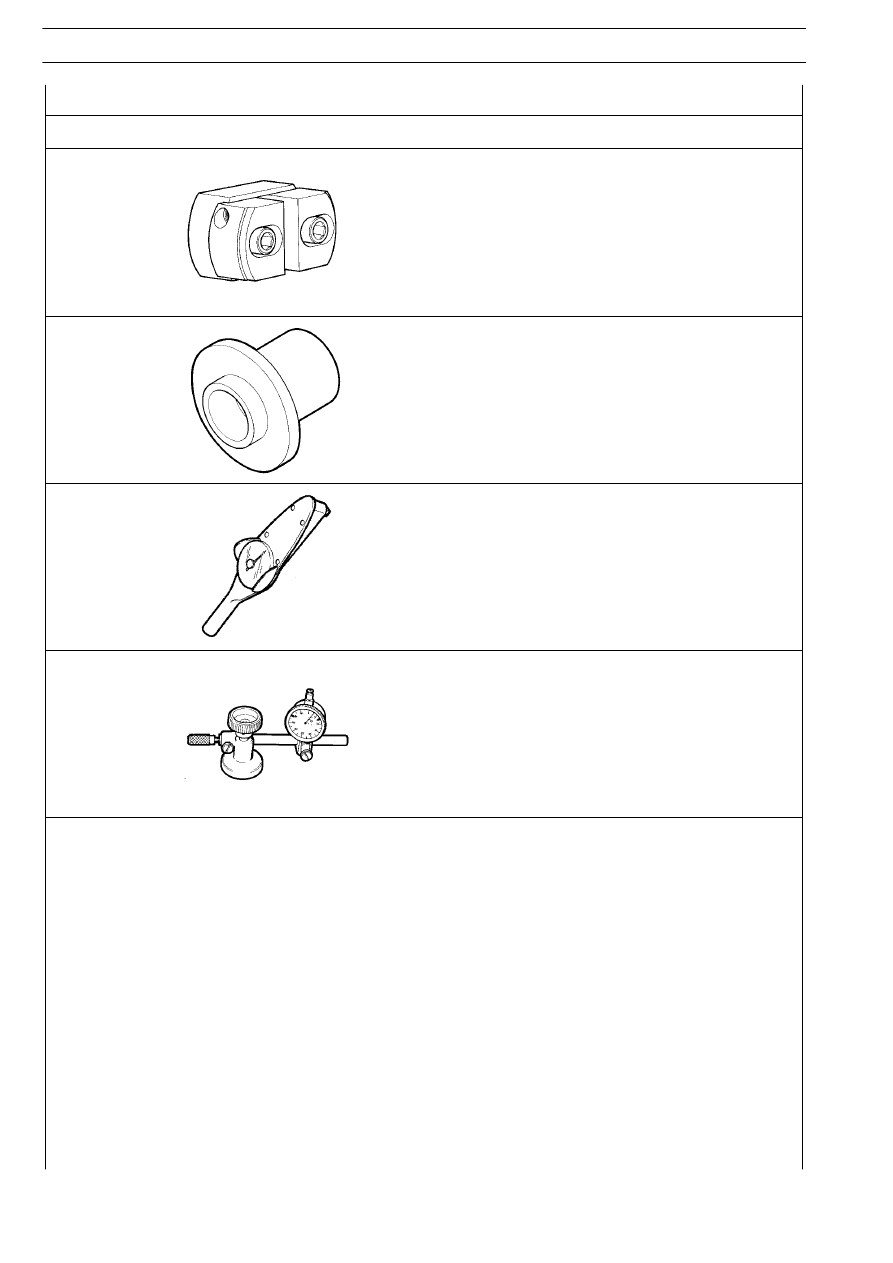

TOOL NO.

DESCRIPTION

99341015

Clamp

99345057

Extractor reaction block

99348001

Extractor with locking device

99355176

Shaft bearing ring nut wrench

99370006

Handle, interchangeable drift

99370007

Grip for interchangeable punches

REAR AXLE 450210

17

D

AILY

TOOLS

TOOL NO.

DESCRIPTION

99370241

Tool for fitting drive shaft bearing

99370286

Tool to determine thickness of adjustment of bevel pinion
(use with 99395728)

99370317

Reaction lever with extension for flange retaining

99370617

Universal mounting to support axles during removal and refitting

99372236

Tool to move brake caliper piston back

99374091

Punch to fit external races of bearings (diameter 55

÷ 69 mm use

with 99370007)

18

REAR AXLE 450210

D

AILY

Base - May 2004

TOOL NO.

DESCRIPTION

99374092

Punch to fit external races of bearings (diameter 69

÷ 91 mm use

with 99370007)

99374456

Key to fit differential bevel pinion gasket (use with 99370006)

99389819

Dynamometric wrench (0

÷ 10 Nm) with 1/4” square connection

99395728

Dial gauge with mounting to be used with the tools to determine
the thickness of adjustment of the bevel pinion

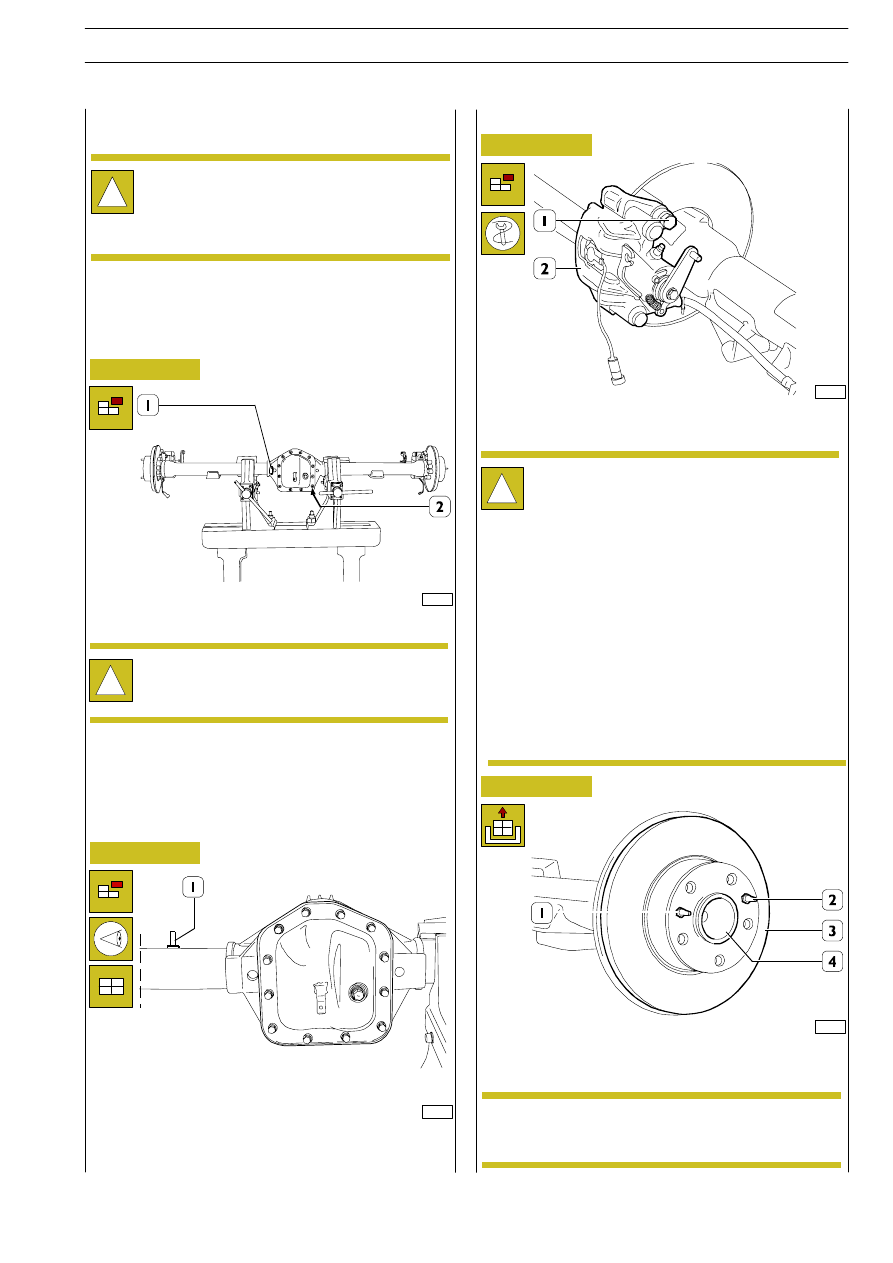

Check that the air breather (1) is not clogged; otherwise,
disassemble and clean it thoroughly before refitting.

Set the entire rear axle assembly on stand 99322215.

75002

51800

51802

51803

Figure 6

Figure 7

Figure 8

Figure 9

Take out the screws (1) and remove the brake caliper (2)
with its brake linings from the mounting.

Take out the pins (1 - 2) centring/fixing the brake disc (3) to
the drive shaft (4) and remove the brake disc (3).

Before positioning the rear axle assembly on the stand for
overhauling, drain off the oil by unscrewing the side plug of
the axle housing.

525010

OVERHAULING THE REAR AXLE
ASSEMBLY

!

The drive shafts, brake disc and calipers, air breather
and differential can all be removed and refitted even
with the unit mounted on the vehicle.

!

The identification data of the rear axle unit are given
on the plate (1) fixed near to the leaf spring
attachment support.

525013

Air breather disassembly - assembly

525030

Wheel hub overhaul

!

The caliper must not be violently knocked or
dropped.

Prevent the rubber caps coming into contact with
sharp metal tools.

Do not dirty or wet the rubber caps with mineral grease or
oil.

Do not dirty the pads with liquids or grease.

Do not operate the parking brake lever before mounting on
the disc.

This makes the piston come out, decreasing the gap between
the two brake linings and jeopardizing wearability on the disc.

Should this be done unexpectedly, it is necessary to take
down the brake linings and move the piston back with tool
99372236, taking the precautions given in the BRAKES
section.

Check brake disk as described in Brakes section. On
putting away the brake disk, do not damage phonic
wheel toothing (if phonic wheel is present).

NOTE
