Iveco Daily. Manual - part 225

62092

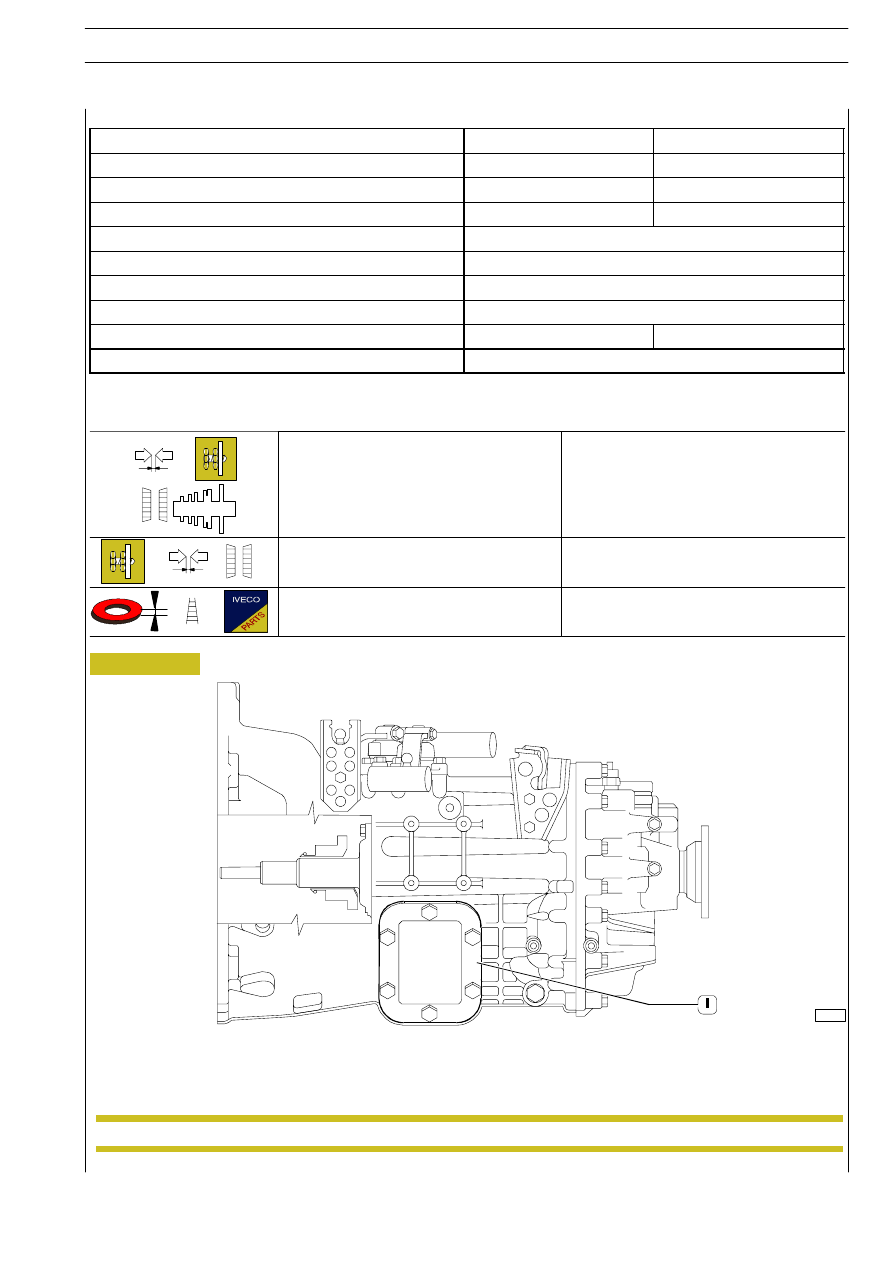

Figure 1

Power take offs are applied to secondary shaft on gearbox left side instead of cover (1).

Fill and check gearbox oil level.

NOTE

POWER TAKE OFF

125

D

AILY

SPECIFICATIONS AND DATA

TYPE

Hidrocar 20Z1

Hidrocar 20 Z2

Application

5 S 200

6 S 300

Gear ratio I, PTO(*) output revs., normal PTO(*) input revs.

1

0.910

PTO(*) output rated torque at 1500 rpm (Nm)

120

180

Expected duration at rated torque and at 1500 rpm

hours

500

Rotation direction (with respect to engine)

Opposite

Control

Electric

Assembly side (with respect to running direction)

Left side

Torque obtainable from gearbox (Nm)

175

303

Oil capacity (litres)

~ 0.6

÷ 0.4

(*) = Power Take Off

Drive gear taper roller bearing axial backlash

0

÷ 0.1 mm

Drive gear taper roller bearing axial backlash
adjustment

by shims

Drive gear taper roller bearing axial backlash
adjusting ring thickness

0.1 - 0.2 - 0.3 - 0.5 mm

62181

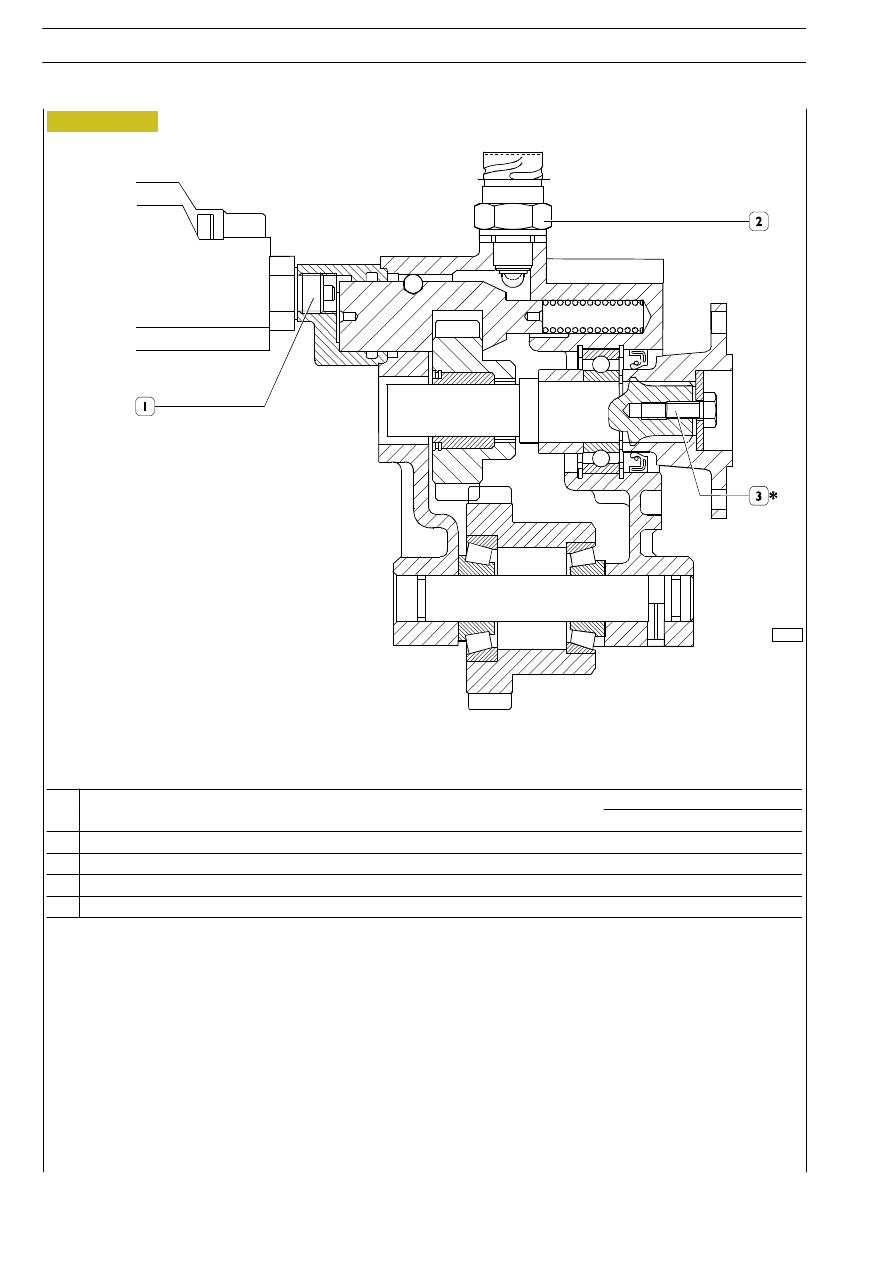

Figure 2

126

POWER TAKE OFF

D

AILY

Base - May 2004

DESCRIPTION

TORQUE

DESCRIPTION

Nm

kgm

1

M16x1.5 actuator fixing tang

50

5

2

Switch fixing

50

5

3*

Flange fixing screw

25

2.5

-

M10 nuts for fixing PTO to gearbox

35

÷ 39

3.5

÷ 3.9

* Smear screw thread with LOCTITE 242

62094

62093

Figure 3

Figure 4

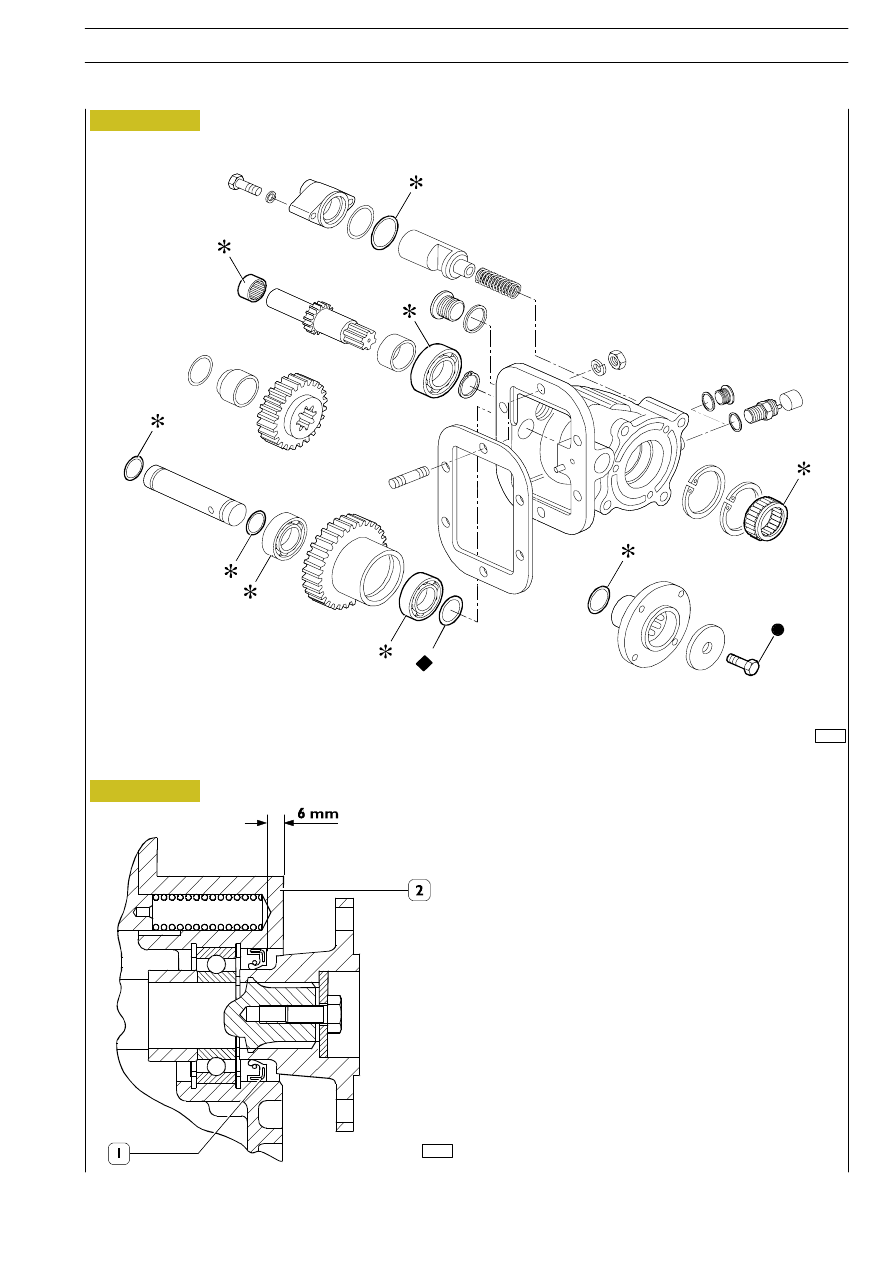

POWER TAKE OFF COMPONENTS

ASSEMBLY STANDARDS

Parts (*): sealing rings and bearings shall be smeared with
grease POLIMER 400.

Adjusting ring (

♦) thickness shall guarantee taper roller

bearing axial backlash equal to 0

÷ 0.1 mm.

Screw thread (

•) shall be smeared with Loctite 242.

Sealing ring (1) shall be fitted with 6 mm sinking from power
take off housing (2) surface.
