Figure 131/15

101948

122/14

6 AS 300 VD TRANSMISSION

D

AILY

Revi - February 2005

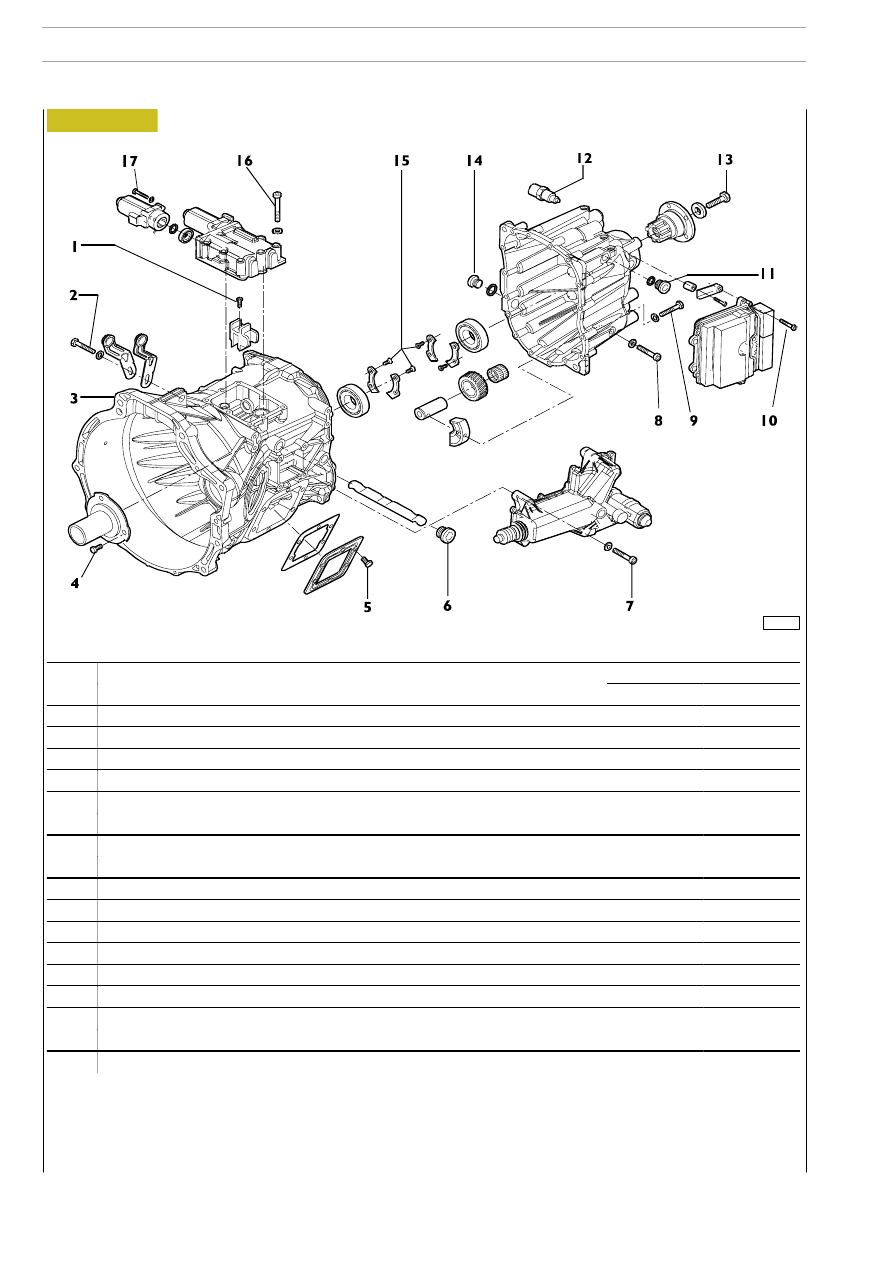

TIGHTENING TORQUES

DESCRIPTION

TORQUE

DESCRIPTION

Nm

kgm

1D

Screw securing driver to main rod

9.5

0.9

2

Gearbox actuator support fastening screw

23

2.3

3

Clutch housing, screw to fasten clutch housing to crankcase

80

8

4

Constant mesh shaft cover fastening screw

23

±15%

2.3

±15%

5

J

Screw securing p.t.o. side cover

46

±15%

4.6

±15%

6

Plugs for rod preventing gear engagement

32

3.2

7

Clutch actuator fastening screws

23

2.3

8

Screw securing reverse gear shaft

23

±15%

2.3

±15%

9*

Screw securing rear cover

23

±15%

2.3

±15%

10

Electronic control unit fastening screws

9,5

0,9

11

Side plug on rear cover

35

3.5

12

Speedometer transmitter fixing

50

5

13

Screw locking sleeve for transmission coupling on main shaft

235

23.5

14

Cap

32

3.2

15D

Screw securing ball bearing retaining ring

9.5

±15%

0.9

±15%

16

Gearbox actuator fastening screws

23

2.3

17

Electric motor fastening screws

-

-

: Spread LOCTITE 5206 sealant on the contact surfaces
F Spread LOCTITE 242 on the thread
J Spread LOCTITE 510 on the thread

6 AS 300 VD TRANSMISSION

122/15

D

AILY

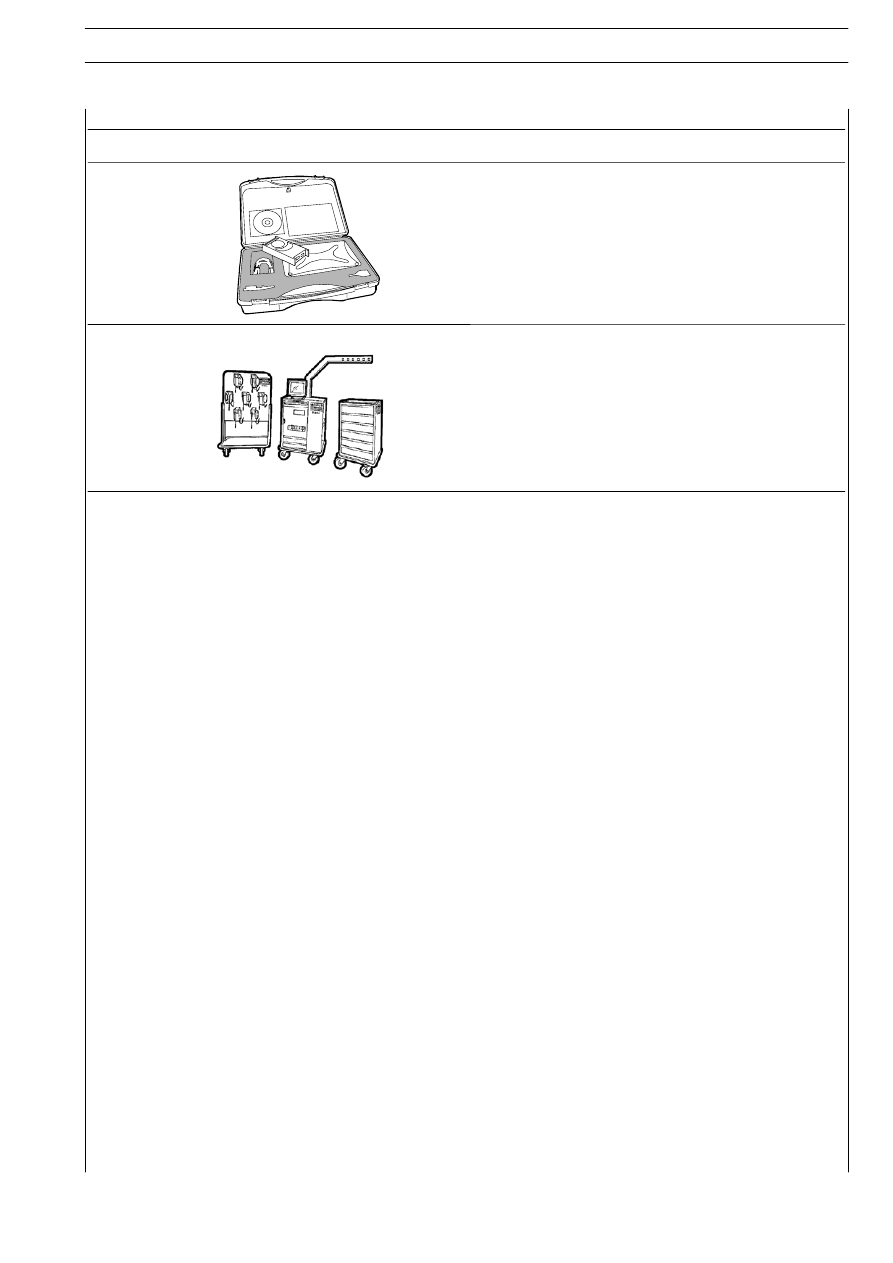

TOOL NO.

DESCRIPTION

99327030

E.A.SY.

99327001

Modus station

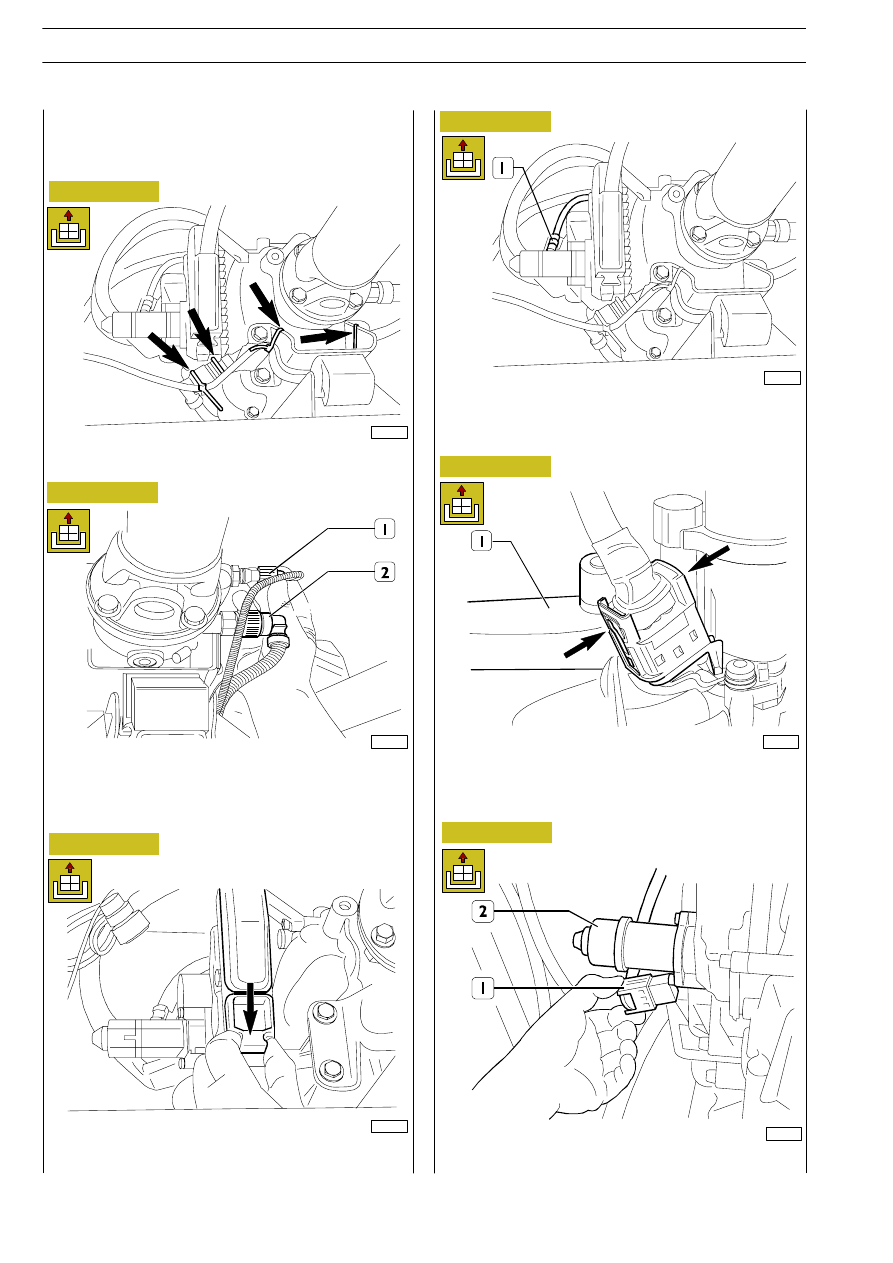

Removal

Remove the straps (shown by arrows) that secure the
electric cable to the gearbox.

Remove reverse gear light connectors (1) and revs number
sensor (2).
Remove the power take-off electric connections (if any) from
the other side of the gearbox.

Push the safety retainer downwards, then remove the
connector form the control unit (see arrow).

Remove electric cable fastening strap (1) on the clutch
actuator side.

Press clutch actuator connector pull-back spring (1), as
shown by the arrow

Remove connector (1) from clutch actuator (2).

102134

102137

102135

102136

102138

102139

Disconnect the battery cable in engine opening.
Place the vehicle in a pit, or on an auto lift or special supporting
stands.

Figure 131/16

Figure 131/17

Figure 131/18

Figure 131/19

Figure 131/20

Figure 131/21

122/16

6 AS 300 VD TRANSMISSION

D

AILY

Revi - February 2005

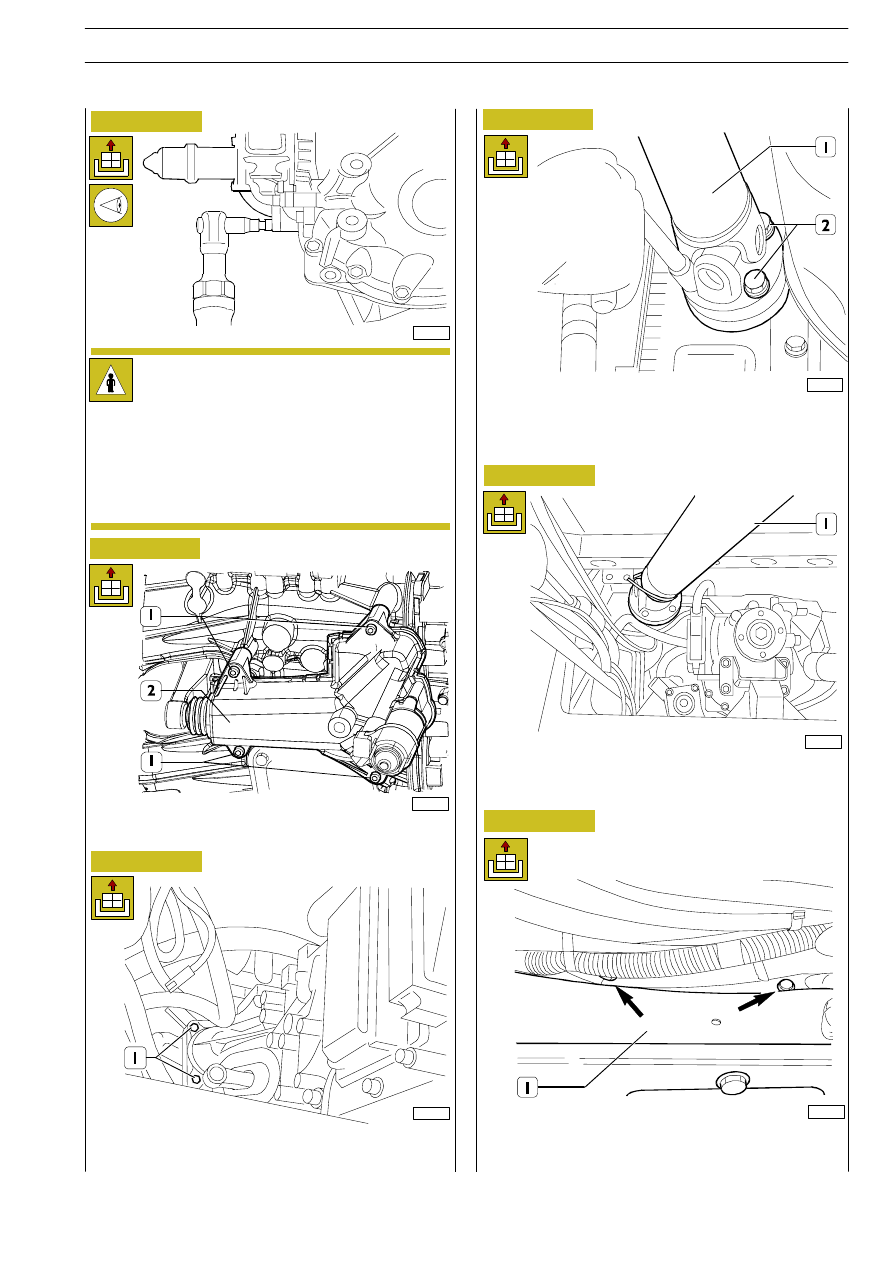

GEARBOX REMOVAL/REFITTING

Remove the four clutch actuator fastening screws (1).
Take off actuator (2).

Remove screws (1) securing the starting motor to the
gearbox case front cover. Then, place it carefully in the engine
compartment.

Unscrew the four screws (2) securing drive shaft (1) to the
gearbox.

Properly secure drive shaft (1) to the chassis.

Remove the two hexagonal screws (1), then take off the
engine lower cover (opposite the axle).

102140

102143

102141

102163

102144

102145

Figure 131/22

Figure 131/23

Figure 131/24

Figure 131/25

Figure 131/26

Figure 131/27

Prior to removing the actuator, verify that the clutch
is closed. This can be done either by means of the
diagnosis instrument or by visually inspecting the
position of the fork which must be perpendicular to
the gearbox axis.
In the event that the clutch has been left open, due
to a mechanic or electric fault, the fork will be loaded
by the actuator internal spring
Therefore, avoid touching the engaging tip straight
with your hands.
