Iveco Daily. Manual - part 199

52

6 S 300 TRANSMISSION

D

AILY

Base - May 2004

TOOL NO.

DESCRIPTION

99341012

Pair of brackets

99341015

Constrictor

99341017

Pair of brackets with hole

99341019

Pair of tie rods with grips

99341025

Grips

99345003

Extractor for gearbox front half-casing

6 S 300 TRANSMISSION

53

D

AILY

Base - May 2004

TOOL NO.

DESCRIPTION

99348001

Extractor with locking device

99348004

Universal male extractor from 5 to 70 mm

99360522

Tool to extract and insert main shaft, transmission shaft
and rod - fork assembly

99370006

Handle for interchangeable drivers

99370007

Handle for interchangeable drivers

99370234

Tool for fitting rear bearing and sleeve on main shaft

54

6 S 300 TRANSMISSION

D

AILY

Base - May 2004

TOOL NO.

DESCRIPTION

99370317

Reaction lever with extension for holding flange

99370629

Transmission support during removal from and refitting to vehicle

99371057

Bracket for supporting gearbox during overhaul
(use with 99322205-99322225)

99374091

Punch for fitting bearing external races
(dia. 55

÷ 69 mm use with 99370007)

99374452

Keying device to fit gasket on transmission rear cover
(use with 99370006)

99374453

Keying device to fit gasket on transmission

6 S 300 TRANSMISSION

55

D

AILY

Base - May 2004

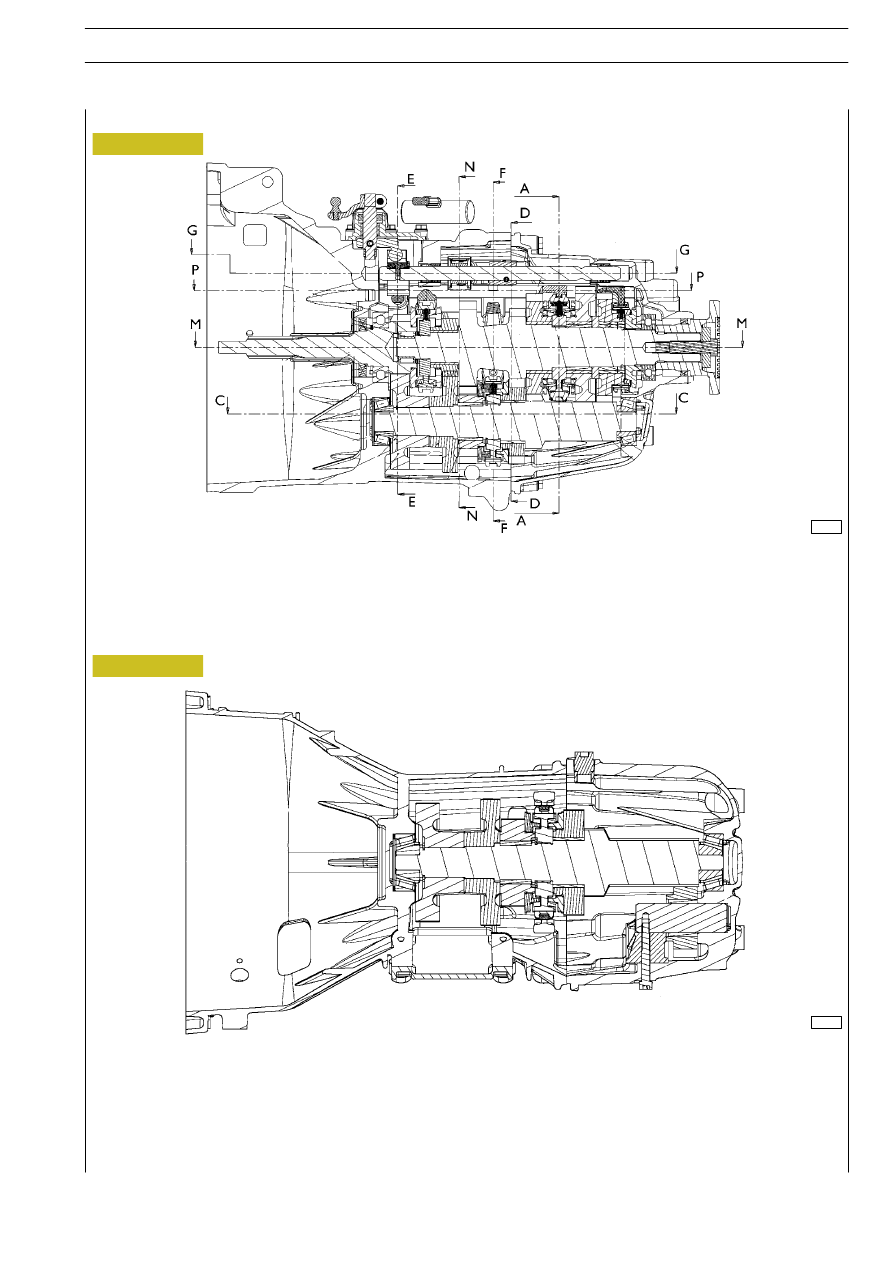

Figure 7

Figure 8

87899

87881

C-C
