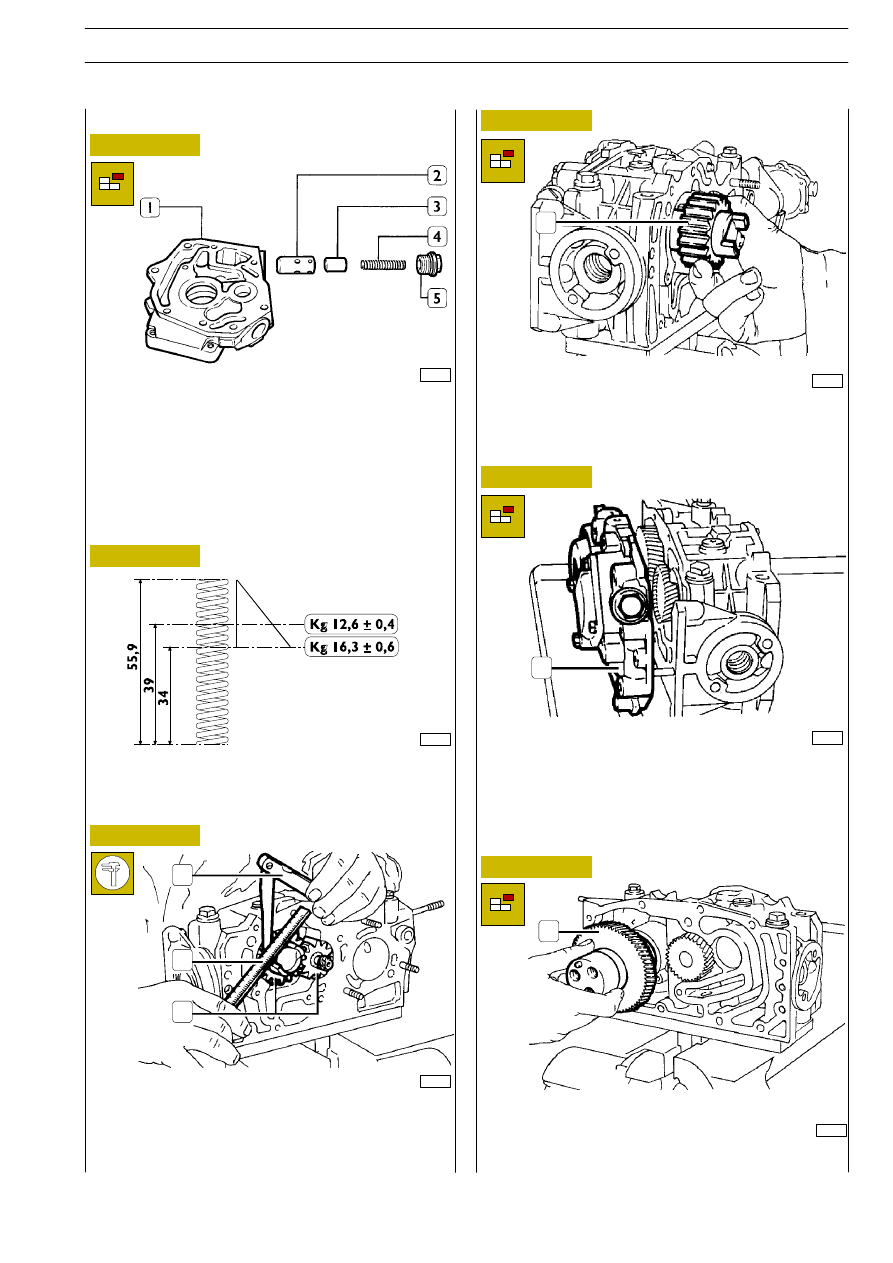

Unscrew plug (5), remove spring (4) and control valve con-
sisting of piston (3) and barrel (2) from the cover (1).
Check that: piston (3) slides freely into barrel (2) and does
not show any traces of scoring and that spring (4) is not
broken or yielded.

Pressure adjusting calibration to oil temperature of 100

°C:

— minimum rpm: 0.8 bars
— maximum rpm: 3.8 bars

Figure 169

Figure 170

Figure 171

Figure 172

Figure 173

Figure 174

MAIN DATA FOR ADJUSTING OIL PRESSURE

CONTROL VALVE SPRING

18908

With a rule (2) and a thickness gauge (1) check clearance be-
tween upper surface of gears (3) and cover supporting sur-
face that must be 0.065

÷ 0.131 mm; otherwise replace worn

parts.

1

2

3

26245

Remove oil pump driven gear (1).

1

26246

Remove screws and front cover (1).

1

26247

Remove oil pump driving gear (1).

1

543075

Oil pressure control valve

543010

OIL PUMP

74971

ENGINES 8140.43R/B/S/N

91

D

AILY

Base - May 2004

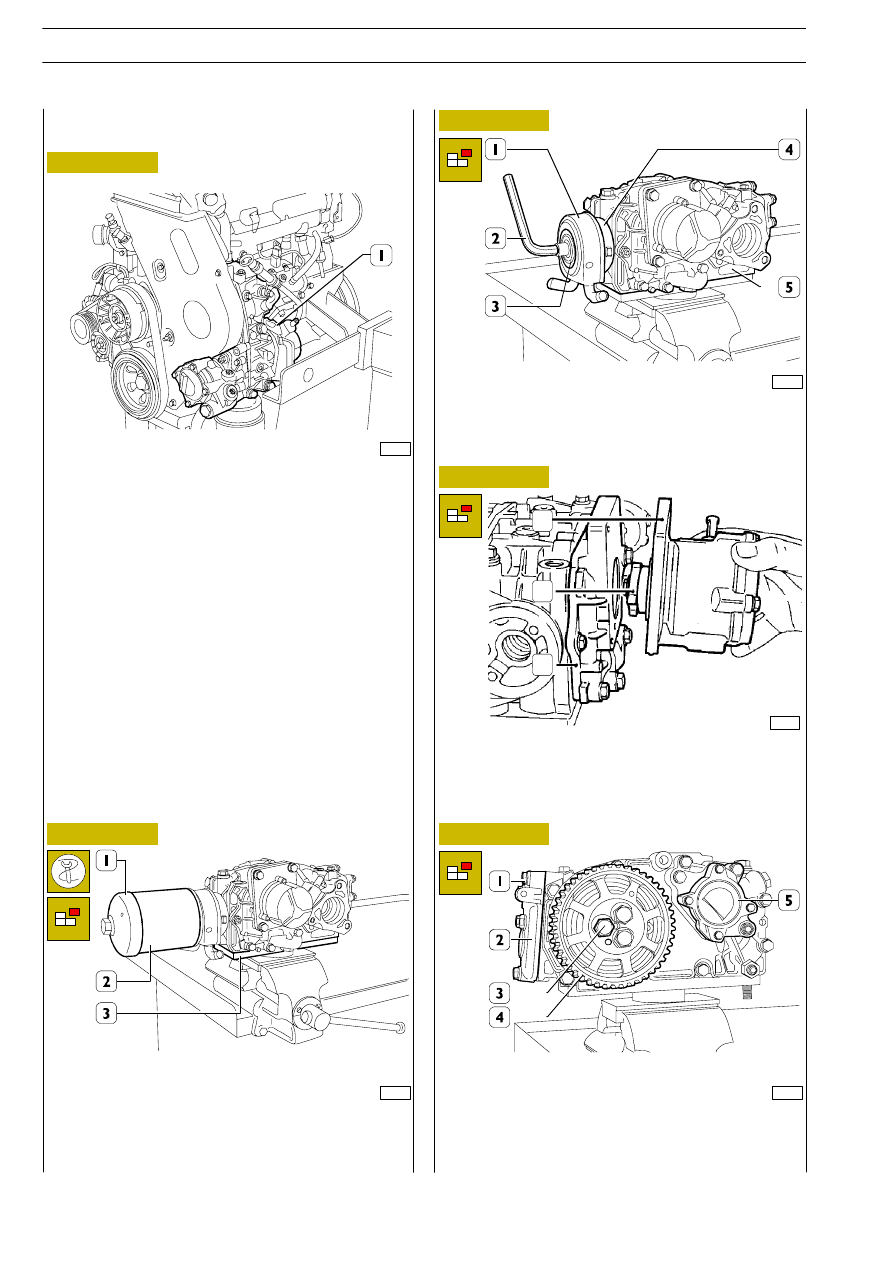

For assembling accessory equipments group, invert oper-
ations described for dismantling it observing the instructions
described and illustrated here below.

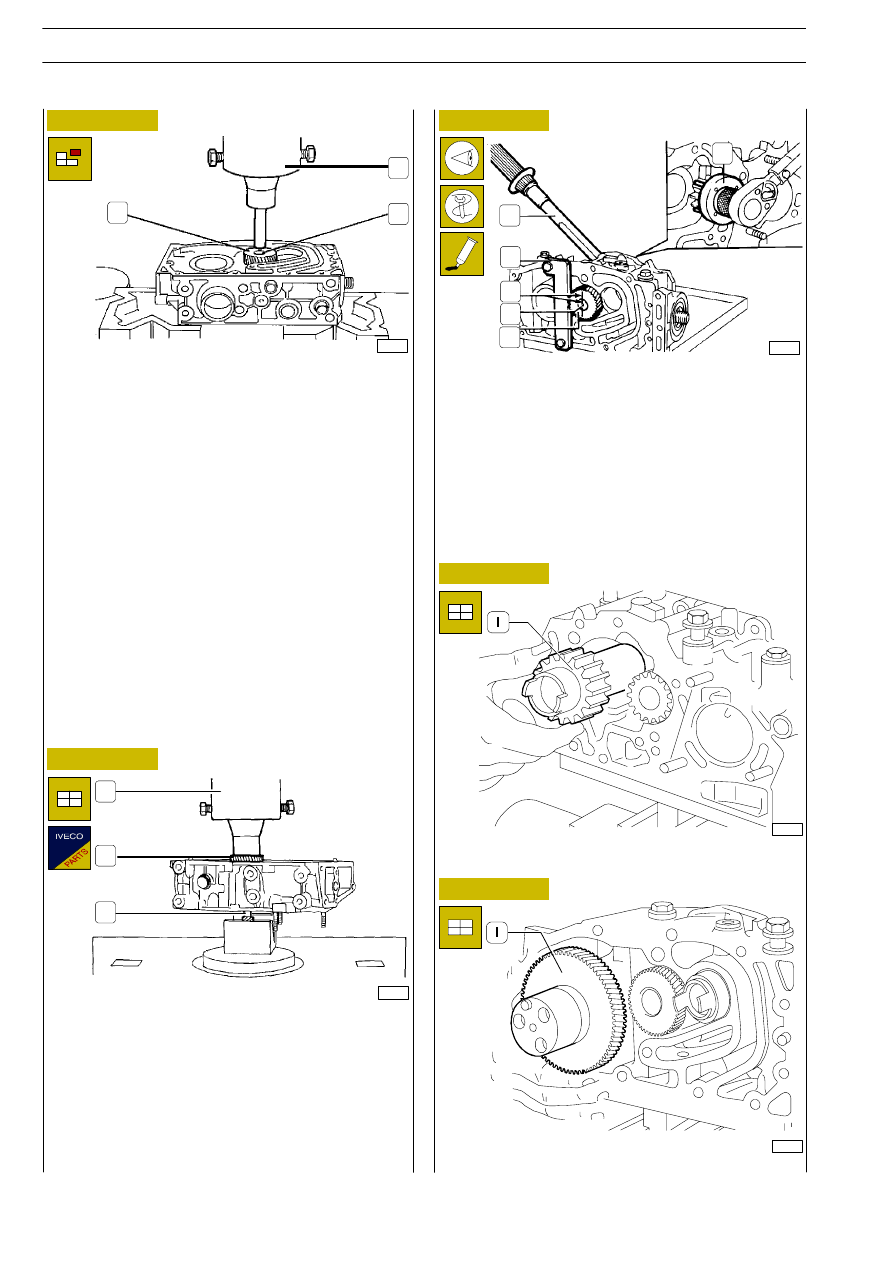

Fitting operation of driven gear (2) on driving shaft (3) is to
be performed with a hydraulic press (1), by heating gear and
cooling shaft, so as a temperature difference of

~ 270°C be-

tween the two parts is found. Once fitting is completed,
check that a space of 88 - 0.2 mm exist between outer sur-
faces of gears.

51754

51755

Figure 175

Figure 176

Figure 177

Figure 178

Figure 179

Fit the shaft (1) with the oil pump driven gear.

Fit the shaft (1) with the drive gear.

18559

Remove driven gear (1) only if an excessive wear of said gear
or of entire driving gear (3) is detected; this operation must
be carried out under a hydraulic press (2).

1

2

3

Assembling auxiliary member assembly

18561

1

2

3

18906

Check the torque resisting rotation between the driven gear
and the oil pump driving shaft, proceeding as follows:

- apply tool 99360607 (2) to block rotation of gear (5);

- trace two reference marks (3) on shaft (4) and on gear

(5);

- operate on the driving shaft with a torque wrench (1)

calibrated at 64 Nm and tool 99360607;

- make sure the reference marks are perfectly aligned;

replace the parts if they are not.

1

2

3

4

5

6

ENGINES 8140.43R/B/S/N

92

D

AILY

Base - May 2004

51700

52378

50847

50679

Figure 180

Figure 181

Figure 182

Figure 183

Figure 184

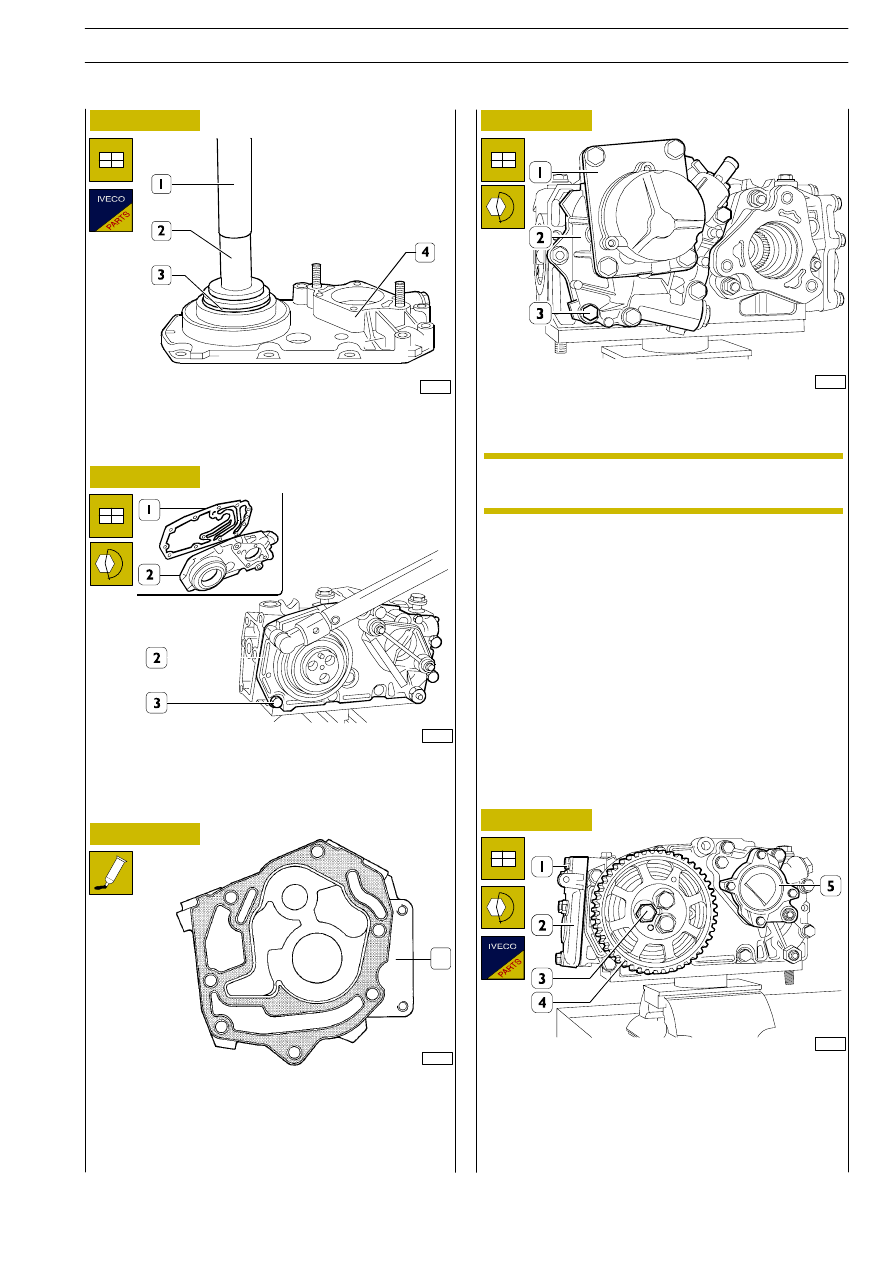

Fit the front cover (2) with the gasket (1) on the auxiliary
member support box and tighten the relative screws (3) to
the required torque.

Clean and degrease the mating surfaces of the cover (1) and
the box supporting the auxiliary parts.

Spread IVECO 1905685 sealant on the sealing surface of the
rear cover (1), indicated by the darker area, evenly and
without any breaks.

Fit the rear cover (2) and tighten the screws (3) and the fixing
nuts to the required torque.

Fit the top cover (2) with the relative gasket and tighten the
screws (1) to the required torque.

Fit the gear (4) and tighten the screws (3) to the required tor-
que.

Fit the power steering pump (5).

Using the keying device 99374336 (2) and the grip 99370006
(1), fit the gasket (3) onto the front cover (4).

1

74949

Fit the vacuum pump (1).

The rear cover (2) must be fitted within 10 minutes
of applying the sealant.

NOTE

ENGINES 8140.43R/B/S/N

93

D

AILY

Base - May 2004
