Gearbox actuator

The function of the gear actuator is to continuously exchange information with the electronic control unit for gear selection
and engagement.

It is made up of two electric motors, control cylinders, and respective sensors.

90139

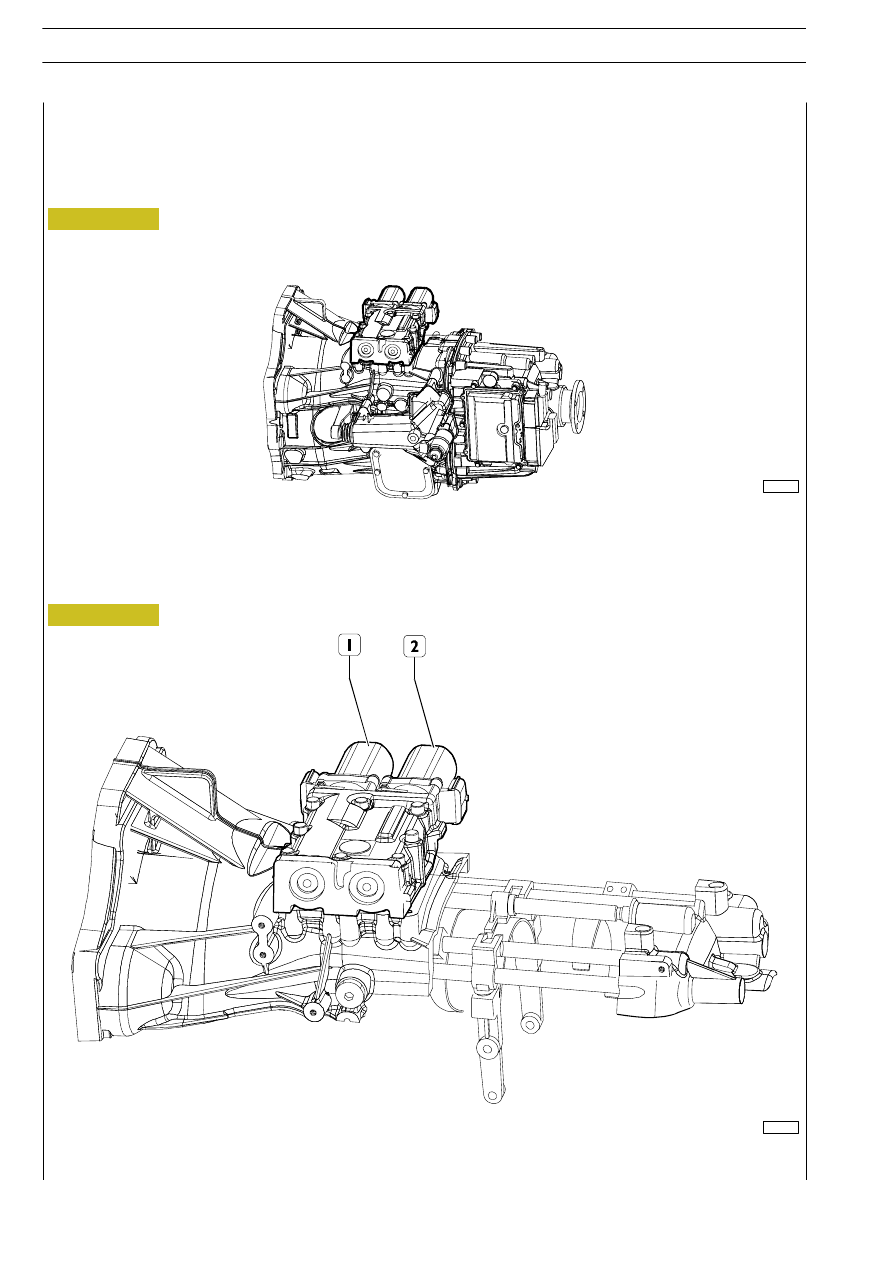

Position of actuator

101872

1. Gear engaging electric motor - 2. Gear selection electric motor

Figure 147

Figure 148

160

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

ELECTRIC/ELECTRONIC SYSTEM

161

D

AILY

E

URO

4

Function

1

Electric motor negative

2

Earth

3

Sensor voltage signal

4

Sensor direction signal

5

Sensor speed signal

6

Electric motor positive

Voltage

12 V

Output

95 W

Torque

0.72 Nm (at 125

°C)

n

max

5400 r.p.m.

101873

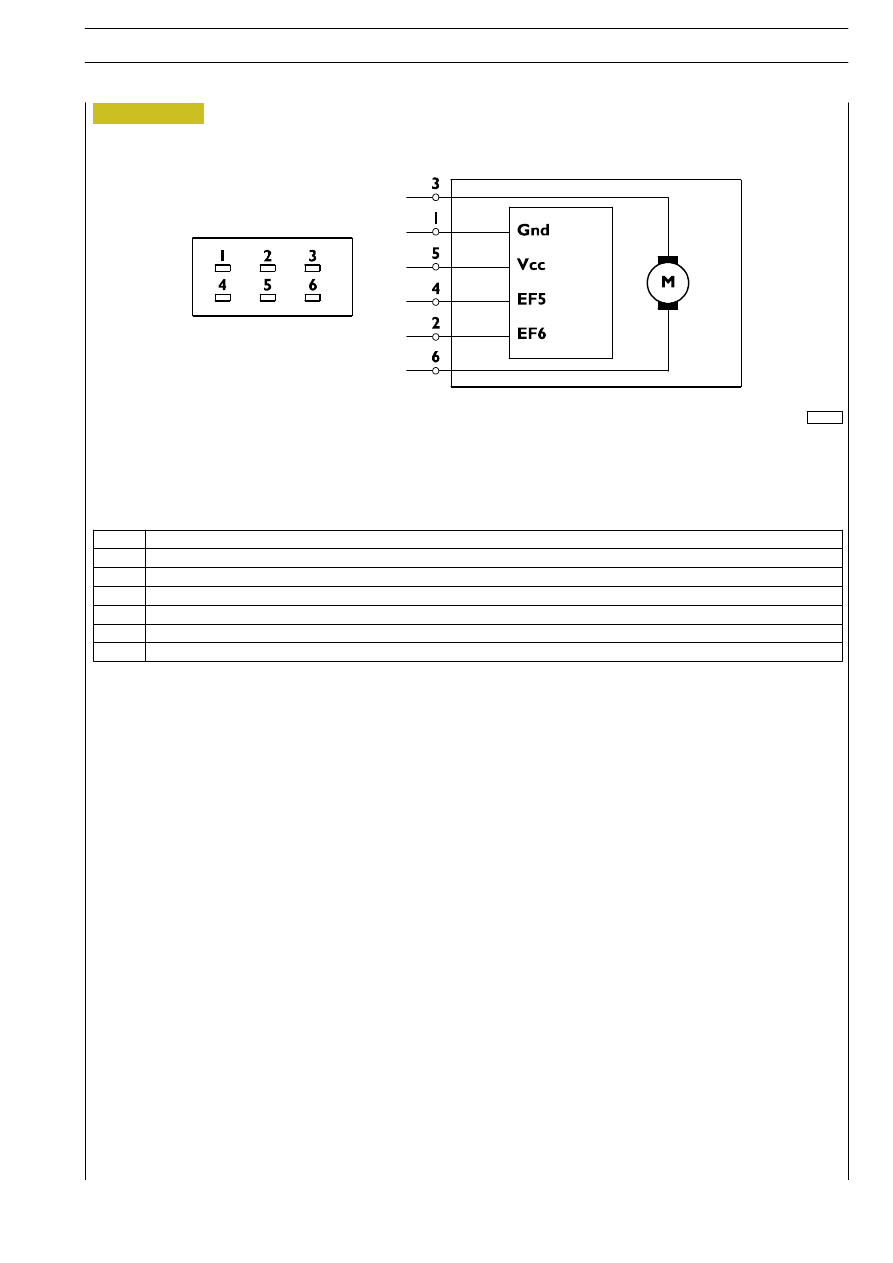

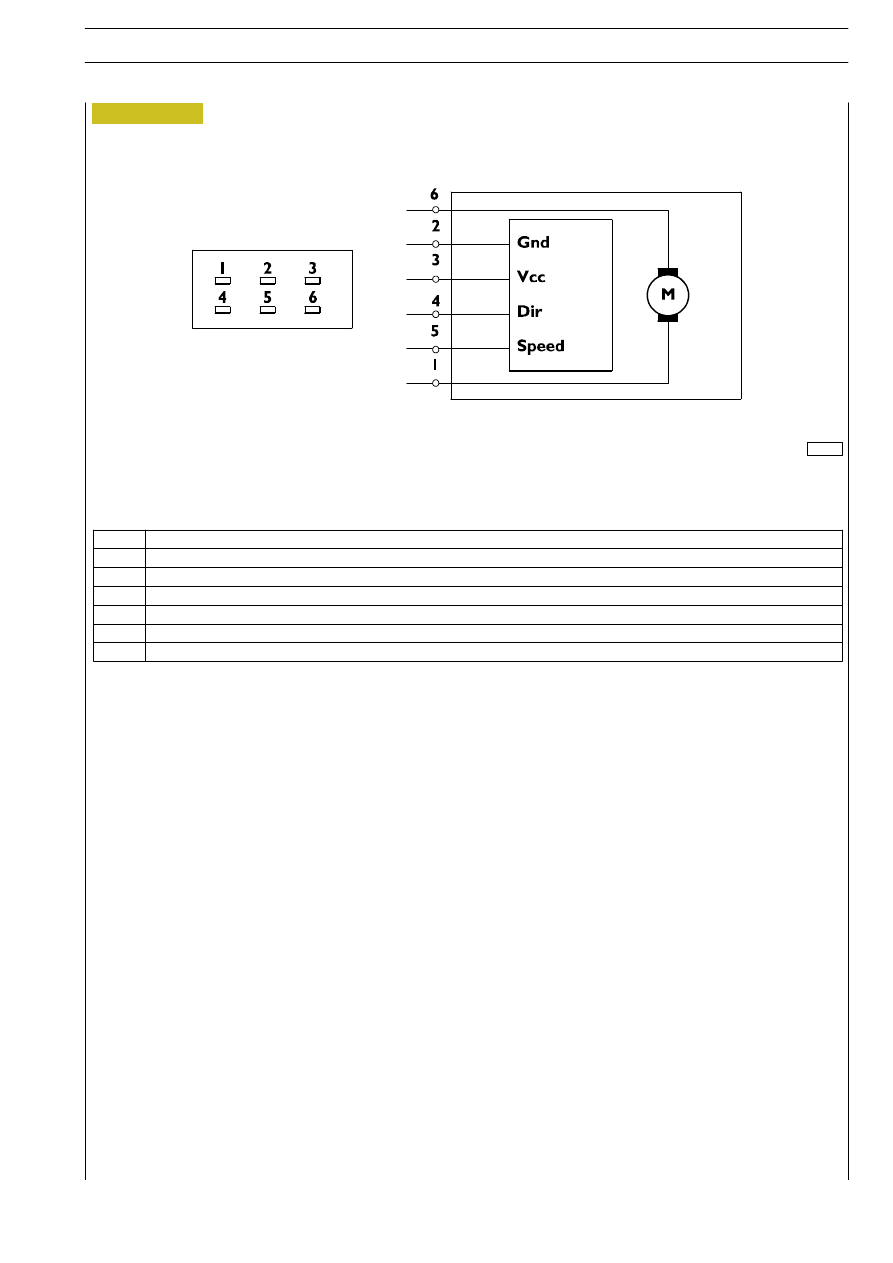

Wiring diagram

Characteristics of electric motor

Figure 149

Clutch actuator

It is made up of the following:

- a cylinder acting on the clutch engaging/disengaging lever;

- a position sensor that detects the clutch lever stroke, by informing the electronic control unit of the actuating cylinder

position and the clutch plate wear.

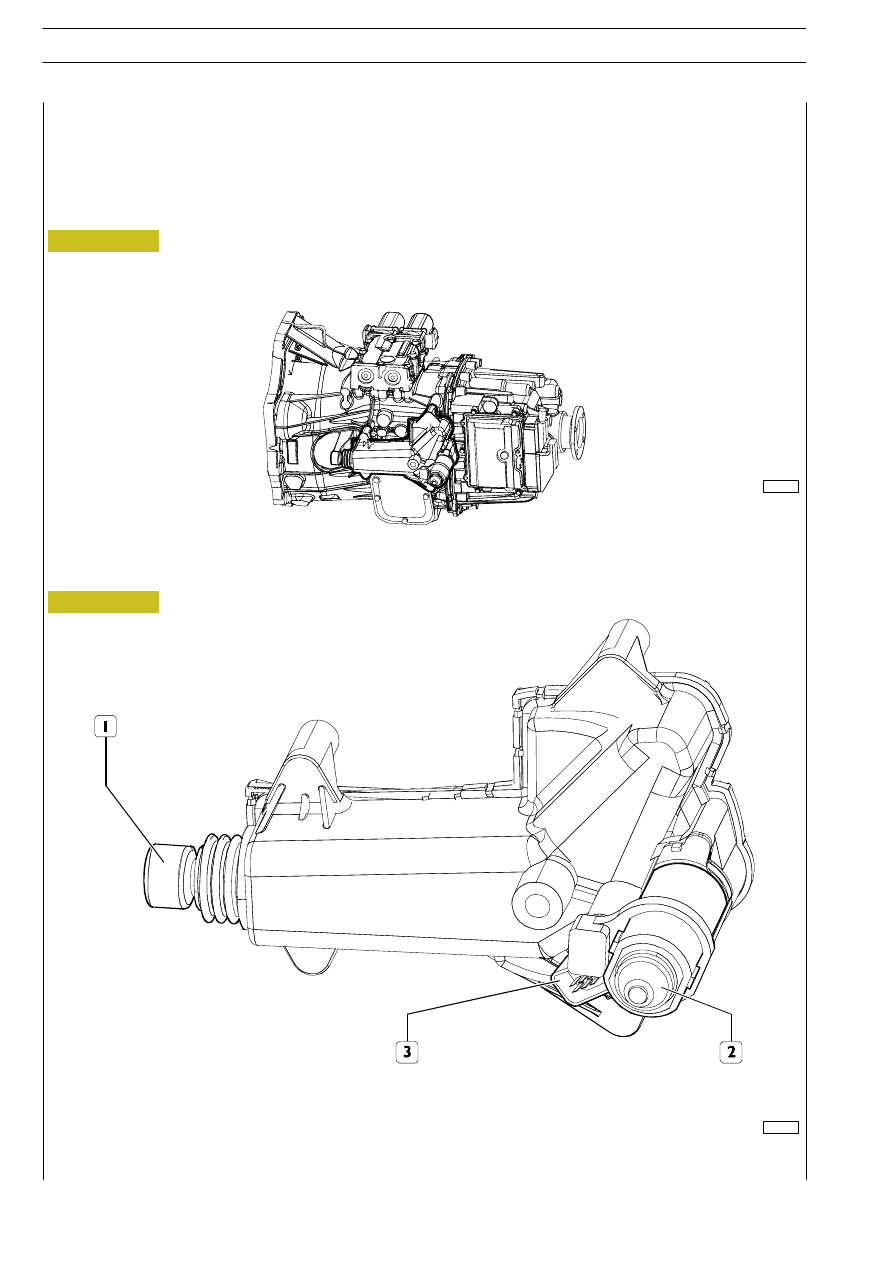

90137

90138

1. Actuating cylinder - 2. Electric motor - 3. Vehicle electric wiring junction block

Figure 150

Figure 151

162

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

ELECTRIC/ELECTRONIC SYSTEM

163

D

AILY

E

URO

4

Function

1

Earth

2

Incremental sensor speed signal

3

Electric motor positive

4

Incremental sensor direction signal

5

Sensor voltage signal

6

Electric motor negative

Max. torque

0.65 Nm

No-load revs number

5800 r.p.m.

Output

80 W (0.3 Nm - 2,500 r.p.m.)

101873

Wiring diagram

Characteristics of electric motor

Figure 152
