52

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

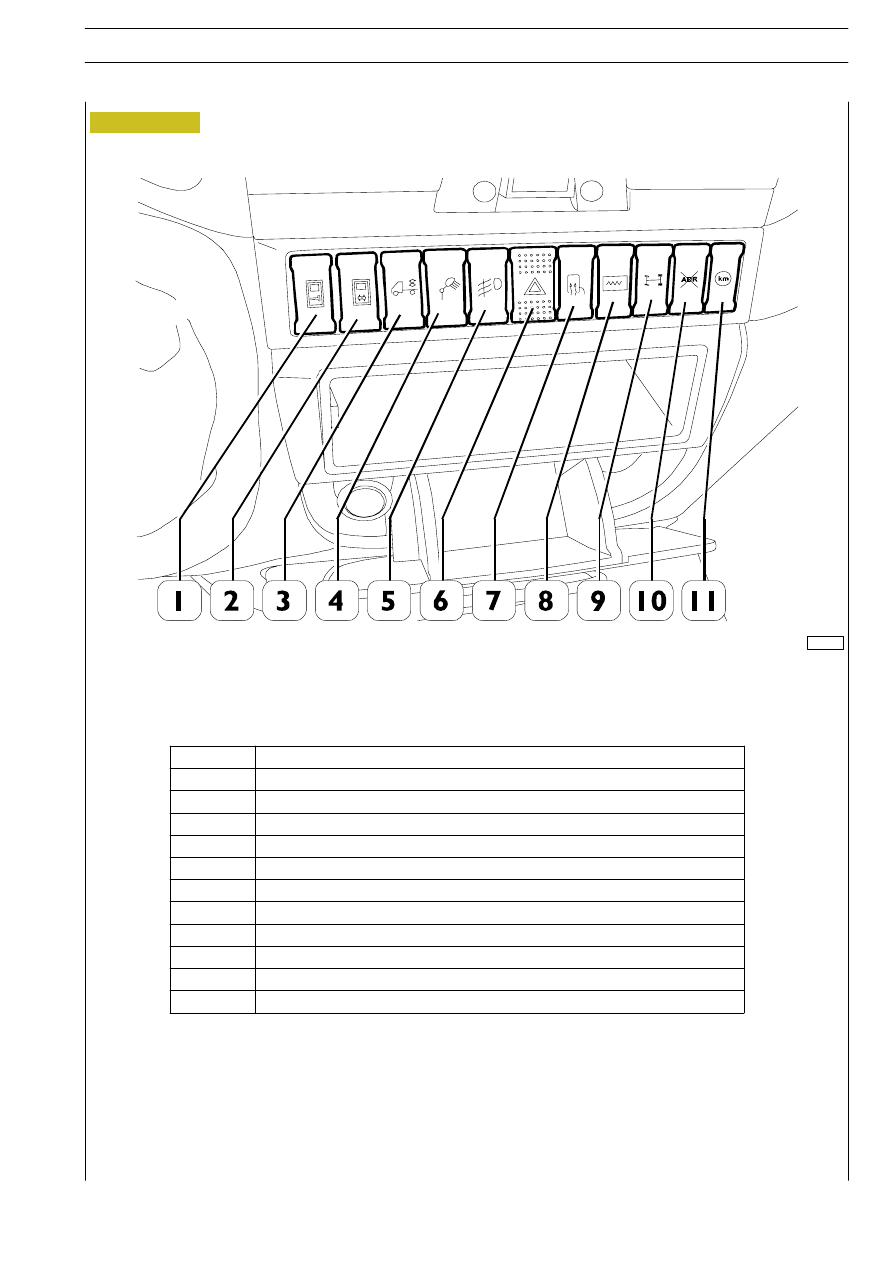

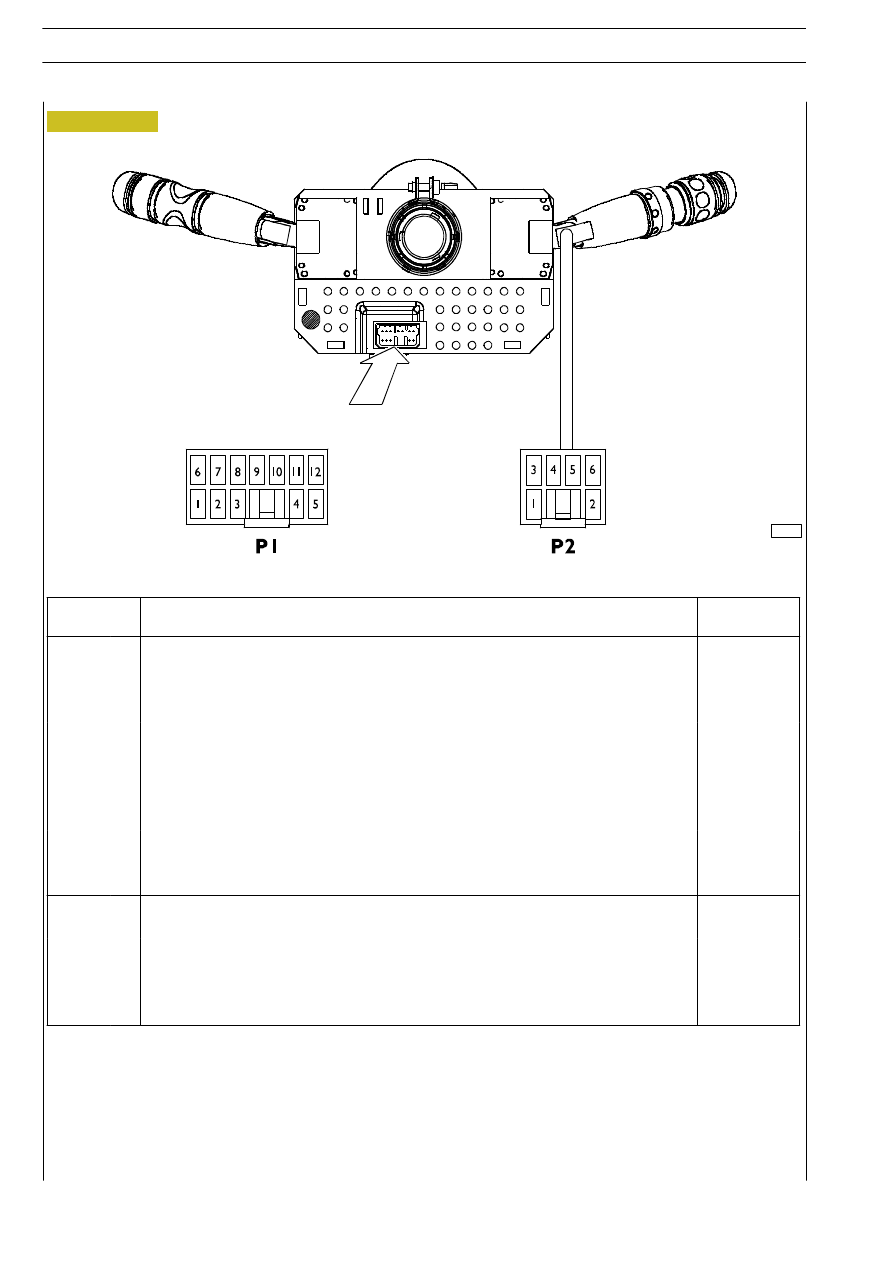

Ref.

Function

Cable

Code

1

Earth

0000

2

Positive +30

7772

3

Positive +15

8879

4

-

-

5

“B” CAN Line L

6111

6

“B CAN Line” H

6110

7

Positive for headlight attitude rectifier (position C)

9935

8

Positive for headlight attitude rectifier

9934

9

Earth (to instrument panel switch assembly)

0000

10

-

-

11

-

-

12

-

-

13

To instrument panel switch assembly

9086

14

To instrument panel switch assembly

9085

15

-

-

16

To instrument panel switch assembly

9087

17

Positive for differential locking optical indicator

6603

18

Positive for EDC failure

5180

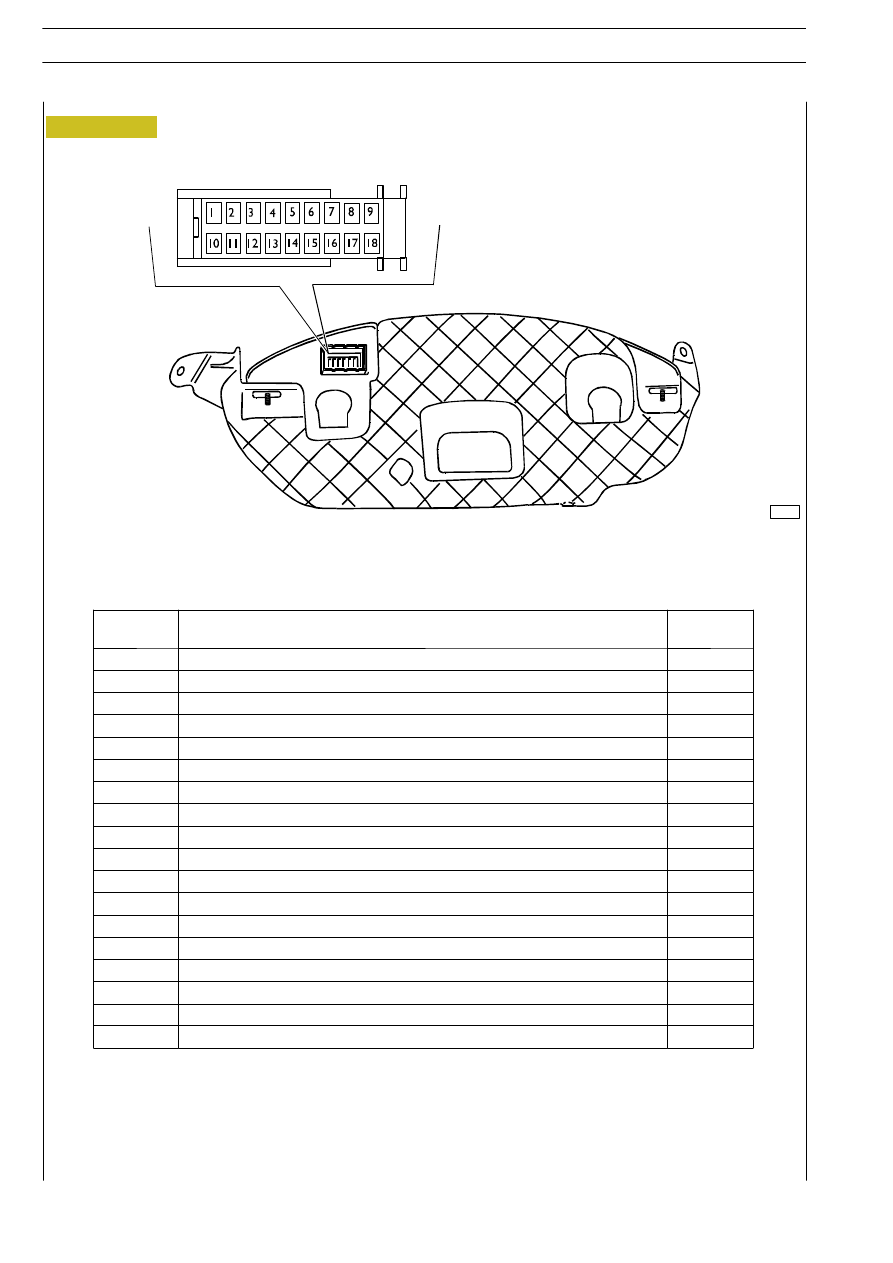

Where instrument cluster is replaced, reprogram by diagnosis tools.

A

=

1

÷ 9

B

=

10

÷ 18

107651

Figure 40

REAR VIEW

ELECTRIC/ELECTRONIC SYSTEM

53

D

AILY

E

URO

4

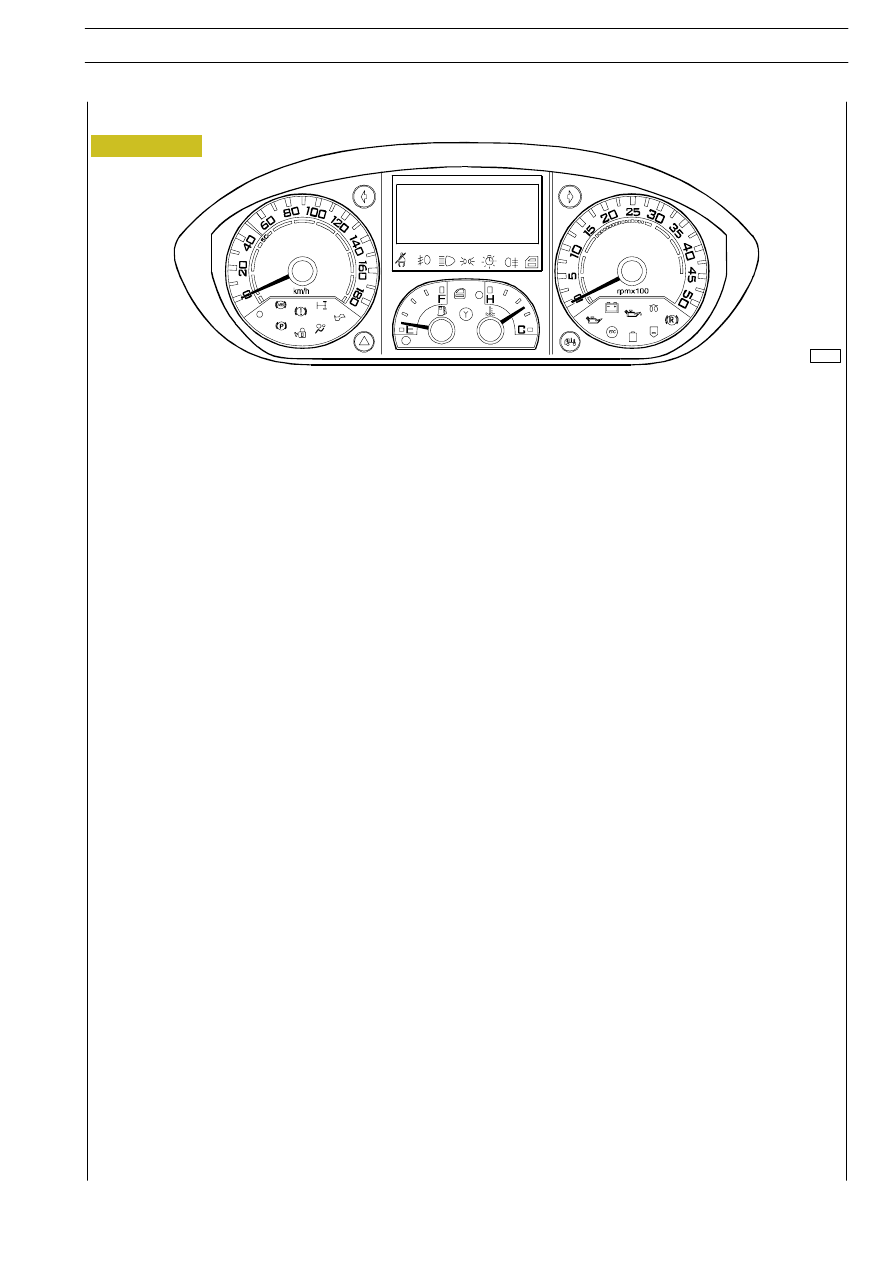

Instrument Cluster: Magneti Marelli

Two versions are present of display screen mounted on instrument cluster:

- Modal version

- Comfort version

the two versions are different in display size and information displayed.

Modal Version:

this version has a smaller display screen and displays:

- total/partial KM

- consumption indication

- time

- headlamp attitude rectifier indication.

Comfort Version:

this version has a larger display screen with 14 characters that are used to display trip computer data, menu with relating messages
for settings/adjustments, activation/service messages, failure/warning messages. The display also displays:

- automatic gearbox indication

- time

- indication of danger owing to ice

- adjustable spanner symbol for “service”

- external temperature

- headlamp attitude rectifier indication

- total/partial KM.

Displaying messages on display screen:

Messages on display screen are divided into four different classes:

- High priority faults (8 display cycles)

- Low priority faults (4 display cycles)

- Information messages (4 display cycles)

- Feedback messages (1 display cycle)

- Messages driven by central unit (while their cause is persisting)

Longer messages are divided into lines with 14 characters appearing on display screen in order that these messages can be
displayed entirely.

107620

Figure 41

54

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

E

URO

4

Ref.

Function

Cable

colour code

1 Windscreen wiper motor control (to Body Computer)

8880

2 Windscreen washer pump control (to Body Computer)

8886

3 Earth

0000

4 Signal earth (to Body Computer)

0050

5 Blinker control (to Body Computer)

1111

P1

6 Flashing control (to Body Computer)

8024

(Black)

7 Parking lights control (to Body Computer)

3333

(

)

8 Horns

1116

9 Front fog lights control (to Body Computer)

2228

10 -

-

11 Front fog lights control (to front fog lights on pushbutton)

2228

12 -

-

1 Positive for Cruise Control

7155

2 Positive for Cruise Control

7155

P2

3 Slow down signal (SET-)

8157

(Black)

4 Windscreen wiper reset input

8154

(

)

5 Electric pump for windscreen washer

8155

6 Supply (+30) for side lights switch

8156

Figure 42

107650

ELECTRIC/ELECTRONIC SYSTEM

55

D

AILY

E

URO

4

Ref.

Function

1

Hatchback locking

2

Rotating-translating door control

3

Self-levelling air spring suspensions

4

Load area illumination

5

Front fog lights

6

Emergency lights

7

Heated rear view mirrors

8

Heated rear window

9

Rear differential locking

10

Exclusion of ASR

11

Speed limiter in

Pushbutton arrangement may change depending on different preparations.

107647

Figure 43
