The wheel rim represents the rigid structure of the wheel and
is identified by the following dimensions:

- diameter of the rim, measured at the base of the

circumferential groove (i.e., on the surface on which the
air chamber rests);

- width of the circumferential groove in the wheel rim (i.e.,

the distance between the surfaces on which the cover
rests).

The tyre has the following functions:

- to absorb the greater part of the jolts caused by roughness

of the road surface by utilising the elasticity of air;

- to generate on the ground the motive force supplied by

the engine necessary for the vehicle to move;

- to ensure the maximum grip and stability of contact

between the tyre and the road, with satisfactory tyre life;

- to withstand the forces generated by sudden braking,

hard acceleration and by the thrust of centrifugal force on
bends;

- to ensure the stability of the vehicle even at high speeds;

to ensure the steerability of the vehicle.

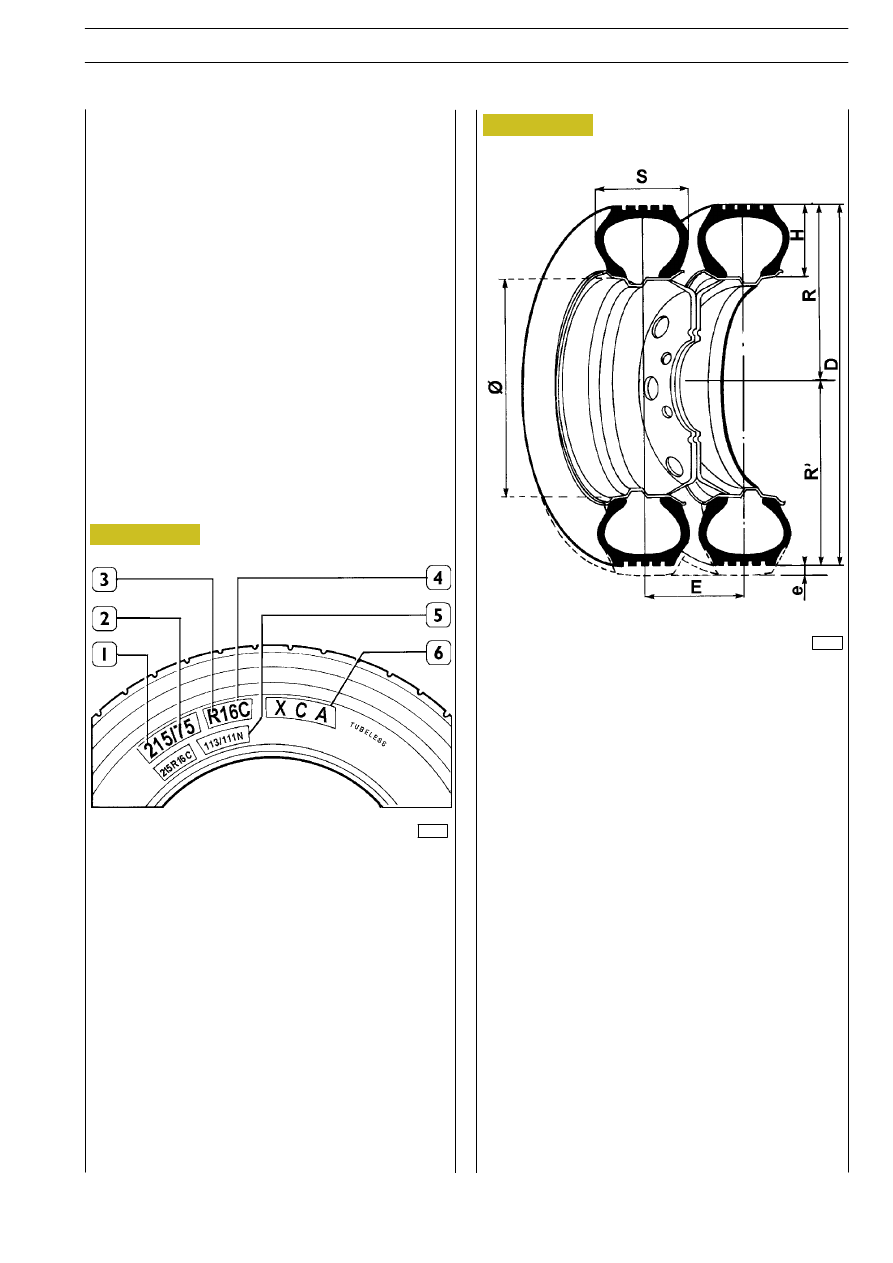

44928

Figure 1

1. Tyre section rated width (mm)
2. Tyre height-width ratio percentage e.g., H/S = 0,75
3. Tyre structure (R = Radial)
4. Wheel rim diameter in inches
5. Load and speed index symbols

113: tyre load index on simple axis: 1150 kg
111: tyre load index on paired axis: 1090kg
Speed category (N= 140 km/h)

6. Manufacturer’s trade name:

XC A tubeless (IL): tyres without inner tube.

44929

Figure 2

S

= Tyre section rated width (mm)

H

= Tyre height

D

= Max. utilisation diameter (Rx2)

R

= Radius under load (static)

Ø

= Fitting diameter

E

= Min. distance between centres in case of paired tyres

e

= Tyre deflection

CdR = Rolling circumference

WHEEL AND TYRES

3

D

AILY

E

URO

DESCRIPTION
