REAR MECHANICAL SUSPENSIONS

D

AILY

E

URO 4

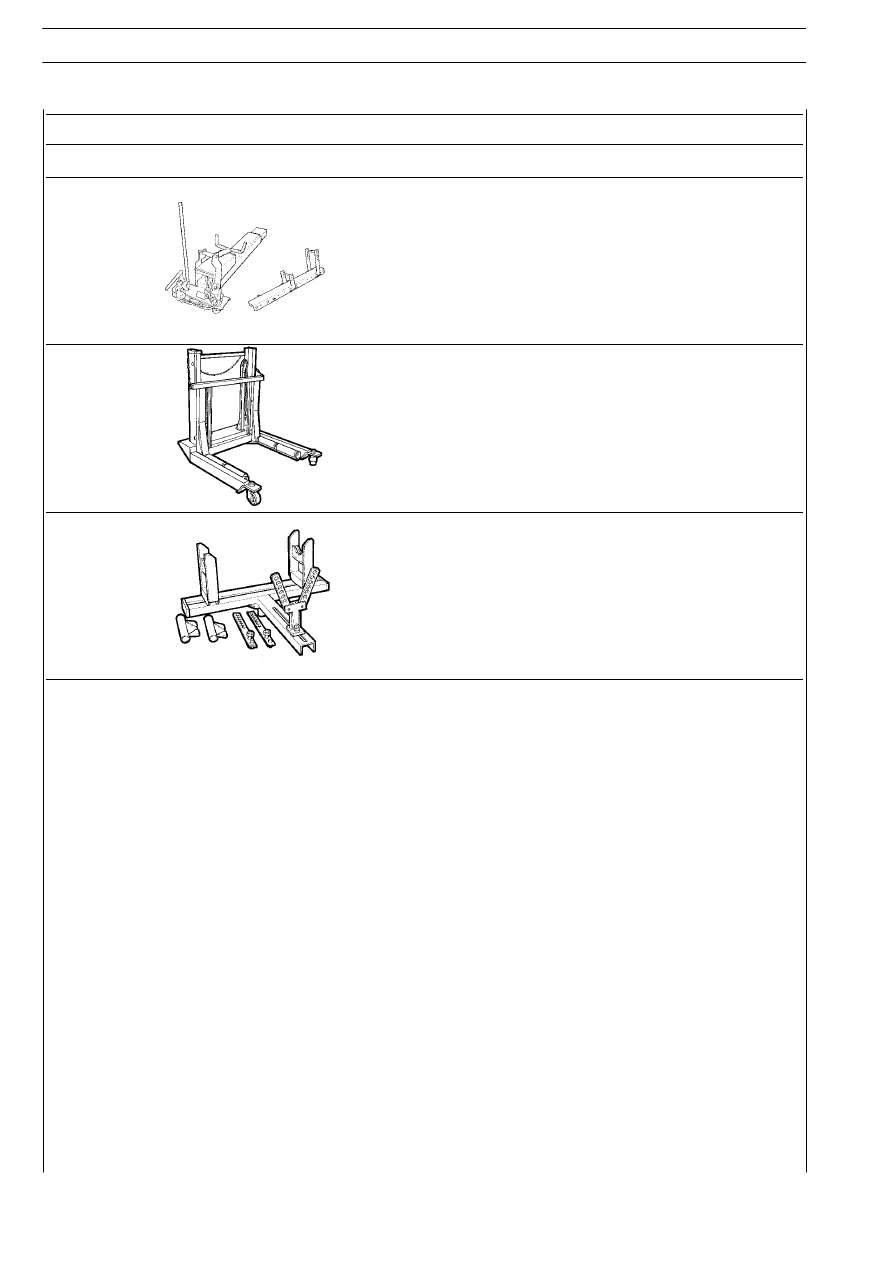

TOOL NO.

DESCRIPTION

99306064

Hydraulic trolley to support leaf spring during removal and refitting

99321024

Hydraulic trolley for wheel removal and refitting

99370617

Bracket for removal - refitting and/or support of rear axle

Figure 83

A

A

B

B

C

C

B--B

A--A

112213

REAR MECHANICAL SUSPENSIONS

73

D

AILY

E

TIGHTENING TORQUES
Vehicles 29 L - 35 S

COMPONENT

TORQUE

COMPONENT

Nm

kgm

1

M10 nuts for screws securing leaf spring rear support to chassis

47

÷ 58

4,7

÷ 5,8

2

Securing leaf spring and shackle:

- M16 screw

160

÷ 196

16,0

÷ 19,6

- M16 nut

146

÷ 178

14,6

÷ 17,8

3

M16 nut securing shock absorber to chassis

124

÷ 152

12,4

÷ 15,2

4

M16 nut securing shock absorber to rear axle

124

÷ 152

12,4

÷ 15,2

5

M14 nuts for U bolts securing leaf spring to rear axle

118

÷ 144

11,8

÷ 14,4

6

M10 nut securing spring buffer support bracket

47

÷ 58

4,7

÷ 5,8

7

Securing articulated connecting rod to upper bracket:

- M16x2 screw

137

÷ 167

13,7

÷ 16,7

- M16x2 nut

124

÷ 152

12,4

÷ 15,2

8

M10x1.5 nut securing bracket for stabiliser bar to rear axle

32

÷ 39

3,2

÷ 3,9

9

M10 nut securing bracket for stabiliser bar support shackle

32

÷ 39

3,2

÷ 3,9

10

M8 nut securing spring buffer to bracket

16

÷ 24

1,6

÷ 2,4

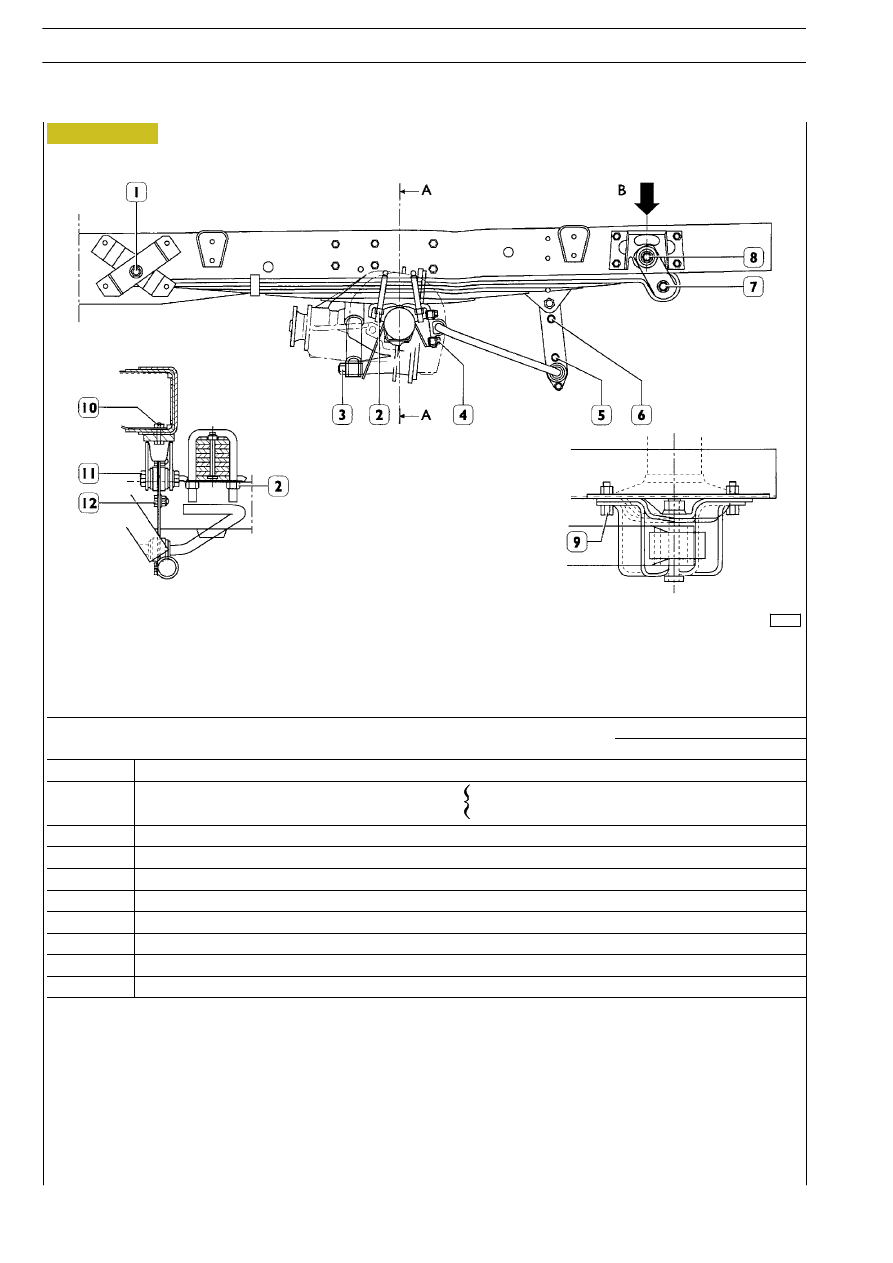

Figure 84

50814

SECTION A-A

SEEN FROM B

74

REAR MECHANICAL SUSPENSIONS

D

AILY

E

URO 4

COMPONENT

TORQUE

COMPONENT

Nm

kgm

1

M16 nut for screw securing front leaf spring

139

÷ 170

13.9

÷ 17

2

Nuts for stands securing leaf spring to the rear axle

M 14
M16

74.5

÷ 91.2

113

÷ 170

7.4

÷ 9.1

11.3

÷ 17

3

M16 nut for screw securing top and bottom shock absorber

124

÷ 152

12.4

÷ 15.2

4

M10 nut for screw securing stabilizer bar support cap

26.4

÷ 35.3

2.6

÷ 3.5

5

M10 nut for screw joining stabilizer bar anchoring connecting rods

26.4

÷ 35.3

2.6

÷ 3.5

6

M16 screw for nut securing connecting rod to mounting

179.4

÷ 220.6

17.9

÷ 22

7

M16 screw for nut securing rear leaf spring

139

÷ 170

13.9

÷ 17

8

M16 screw for nut securing shackle to rear mounting

139

÷ 170

13.9

÷ 17

9

M10 screw for nut securing connecting rod mounting to the chassis frame

43

÷ 53

4.3

÷ 5.3

10

M8 screw for nut securing buffer to the chassis frame

26.4

÷ 35.3

2.6

÷ 3.5

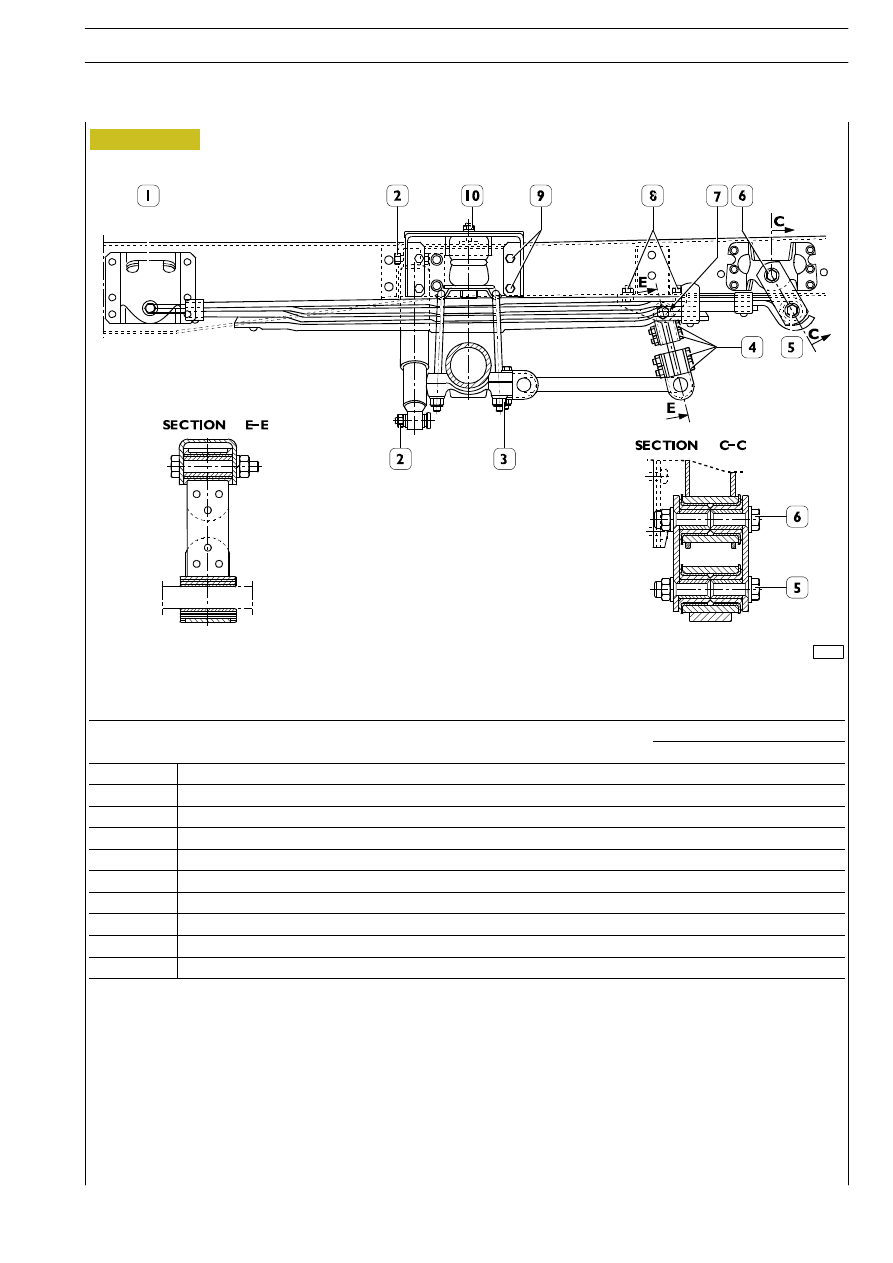

Figure 85

62937

REAR MECHANICAL SUSPENSIONS

75

D

AILY

E

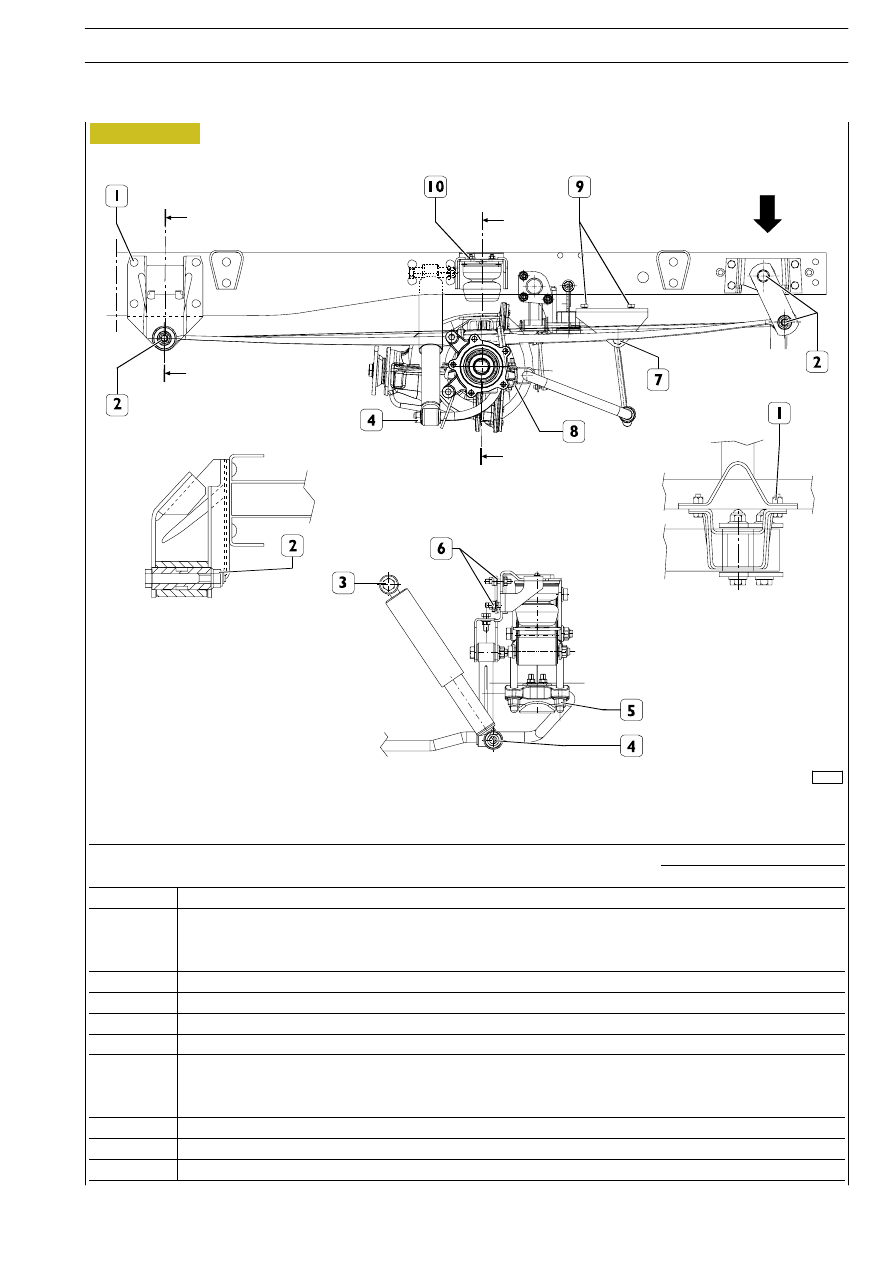

TIGHTENING TORQUES
Vehicles 60C - 65C

COMPONENT

TORQUE

COMPONENT

Nm

kgm

1

Screw for front leaf spring fastening nut

186

÷ 152

18.6

÷ 15.2

2

M16 nut for upper and lower shock absorber fastening screw

92

÷ 74

9.2

÷ 7.4

3

Nut for stands fastening leaf spring to rear axle

150

÷ 190

15.3

÷ 19.3

4

Nut for screw fastening brackets and spacers to stabilizer bar supporting rod

5

Screw for rear leaf spring fastening nut

186

÷ 152

18.6

÷ 15.2

6

Screw for nut fastening connecting rods to support

186

÷ 152

18.6

÷ 15.2

7

Nut for screw fastening stabilizer bar spacer and rod to support

109.9

÷ 137.7

11.2

÷ 14

8

M10 screw for nut fastening support to chassis

26.4

÷ 32.3

2.7

÷ 3.3

9

Screw for nut fastening cross member to chassis

71.7

÷ 87.7

7.3

÷ 8.9

10

Nut fastening bumper to chassis

49

÷ 40

4.9

÷ 4
