8

FRONT AND REAR MECHANICAL SUSPENSIONS

D

AILY

E

URO

4

Check the load and arrange it evenly over the loading
area.

YES

3

Leaf spring central pin broken.

Replace the component.

YES

Torsion bars yielded.

Replace torsion bars and adjust pre-loading.

NO

YES

Incorrect torsion bar pre-loading adjustment.

Check and adjust torsion bar pre-loading.

NO

YES

Shock absorbers inefficient.

Check and replace the shock absorbers if necessary.

NO

YES

Overhaul the spring and replace the unusable
components or, if necessary, the entire spring.

NO

YES

4

EXCESSIVE SUSPENSION STIFFNESS

Incorrect torsion bar pre-loading adjustment.

Check and adjust torsion bar pre-loading.

YES

EXCESSIVE SUSPENSION

FLEXIBILITY

Leaf spring leaves yielded or broken.

FRONT MECHANICAL SUSPENSIONS

9

D

AILY

E

PRINT 603.43.351/D

Front mechanical suspensions

Page

DESCRIPTION

11

. . . . . . . . . . . . . . . . . . . . . . . . . .

ARTICULATED QUADRILATERAL SUSPENSION

WITH TRANSVERSE LEAF SPRING

11

. . . . . . .

SPECIFICATIONS AND DATA

12

. . . . . . . . . . . . .

- Front leaf spring

12

. . . . . . . . . . . . . . . . . . . . . . . .

- Front shock absorbers

14

. . . . . . . . . . . . . . . . . . .

- Front stabilizer bar

14

. . . . . . . . . . . . . . . . . . . . . .

TOOLS

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

15

. . . . . . . . . . . . . . . . .

- Vehicles 29 L - 35 S

15

. . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

16

. . . . . . . . . . . . . . . . .

- Vehicles 35 C

16

. . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

17

. . . . . . . . . . . . . . . . .

- Vehicles 29 L - 35 S - 35C

17

. . . . . . . . . . . . . . . .

REPAIRS

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Check the clearance of upper swinging arm

articulated head

18

. . . . . . . . . . . . . . . . . . . . . . . .

- Check the clearance of lower swinging arm

articulated head

19

. . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING THE SUSPENSION

19

. . . . . . . . .

- Suspension arms

19

. . . . . . . . . . . . . . . . . . . . . . .

- Removal

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Replacing suspension arm bushings

19

. . . . . . . . .

- Disassembly

19

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Assembly

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

20

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT SHOCK ABSORBERS

21

. . . . . . . . . . . . . .

- Removal

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

21

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10

FRONT MECHANICAL SUSPENSIONS

D

AILY

E

URO 4

Page

LEAF SPRING

23

. . . . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

23

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

24

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TORSION BAR SUSPENSION

Axle 5819 - vehicles 35C - 40C - 45C - 50C

25

.

- Description

25

. . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

26

. . . . . . . . . . . . .

- Front shock absorbers

26

. . . . . . . . . . . . . . . . . . .

- Stabilizer bar diameter

26

. . . . . . . . . . . . . . . . . . .

TOOLS

27

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

29

. . . . . . . . . . . . . . . . .

- Vehicles 35 C - 40 C - 45 C - 50 C

29

. . . . . . . .

REPAIRS

31

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Check the clearance of upper swinging arm

articulated head

31

. . . . . . . . . . . . . . . . . . . . . . . .

- Check the clearance of lower swinging arm

articulated head

32

. . . . . . . . . . . . . . . . . . . . . . . .

OVERHAULING THE SUSPENSION

33

. . . . . . . . .

TIE RODS

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

33

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Replacing swivel heads

33

. . . . . . . . . . . . . . . . . . .

- Refitting

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TORSION BARS

34

. . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

34

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Replacing silentbloc and limit stops

35

. . . . . . . . .

- Replacing link pins

35

. . . . . . . . . . . . . . . . . . . . . .

- Refitting

36

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Adjusting torsion bar pre-load

38

. . . . . . . . . . . . .

STABILIZER BAR

39

. . . . . . . . . . . . . . . . . . . . . . . . .

Page

- Removal

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

FRONT SHOCK ABSORBERS

39

. . . . . . . . . . . . . .

- Removal

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

39

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

TORSION BAR SUSPENSION

Axle 5823 - vehicles 60C - 65C

41

. . . . . . . . . . .

- Description

41

. . . . . . . . . . . . . . . . . . . . . . . . . . .

SPECIFICATIONS AND DATA

42

. . . . . . . . . . . . .

- Front shock absorbers

42

. . . . . . . . . . . . . . . . . . .

- Stabilizer bar

42

. . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

43

. . . . . . . . . . . . . . . . .

EQUIPMENT

45

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

REPAIR OPERATIONS

46

. . . . . . . . . . . . . . . . . . . .

SUSPENSION OVERHAUL

46

. . . . . . . . . . . . . . . .

- Lower tie rod articulated heads replacement

46

.

TORSION BARS

46

. . . . . . . . . . . . . . . . . . . . . . . . .

- Removal

46

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Rubber bush replacement

47

. . . . . . . . . . . . . . . .

- Removal

47

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Refitting

47

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

- Torsion bar preload adjustment

50

. . . . . . . . . . . .

The front suspension has independent wheels of the type:

- with an articulated quadrilateral with a transverse leaf spring for axles 5817 and 5818;

- with longitudinal torsion bars for axle 5819 and 5823.

62102

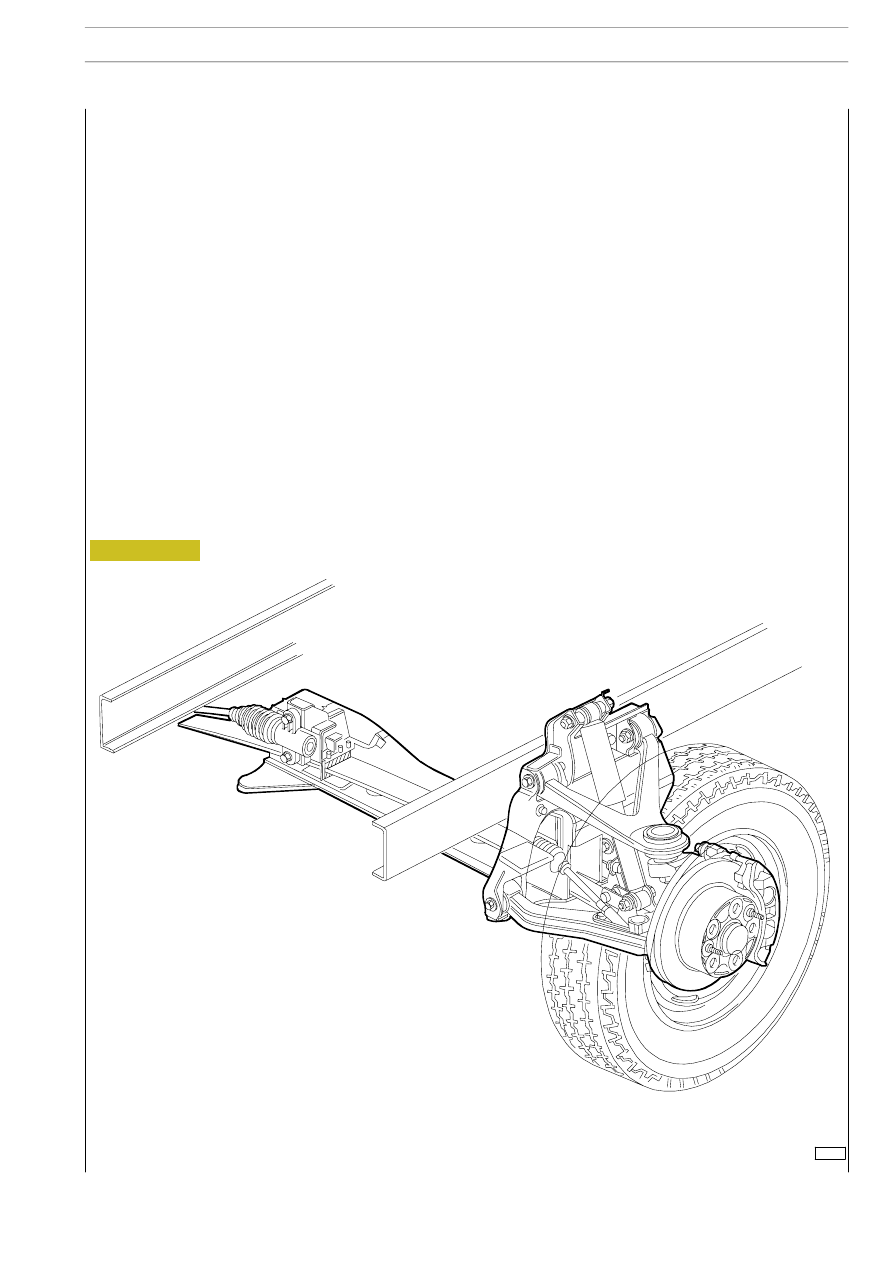

Figure 1

ARTICULATED QUADRILATERAL SUSPENSION WITH TRANSVERSE LEAF SPRING
(vehicles 29l - 35s - 35c)

The suspension comprises:

- two top triangular suspension arms, composed of a sheet-metal shell, connected by elastic bushings to the crosspiece by pins

articulated to the stub axle;

- two bottom triangular suspension arms, composed of two sheet-metal half-shells welded together, connected by elastic

bushings with metal reinforcement to the crosspiece and pins articulated to the stub axle.
The bottom suspension arms have reaction points for the leaf spring and the bottom mountings of the shock absorbers;

- a single-blade leaf spring, made of composite material for axles 5817 mounted on vehicles 29 L and 35 S, steel for axles 5818

mounted on vehicles 35 C; the spring is kept inside the crosspiece by two top reaction plugs fitted on the ends of the spring
housed in the seats in the bottom suspension arms.
The steel leaf spring, due to the resistance it provides for the rolling movements of the vehicle, makes mounting the front
stabilizer bar superfluous;

- two double-acting hydraulic shock absorbers with integrated limit stops.

DESCRIPTION

FRONT MECHANICAL SUSPENSIONS

11

D

AILY

E

MECHANICAL FRONT SUSPENSIONS
