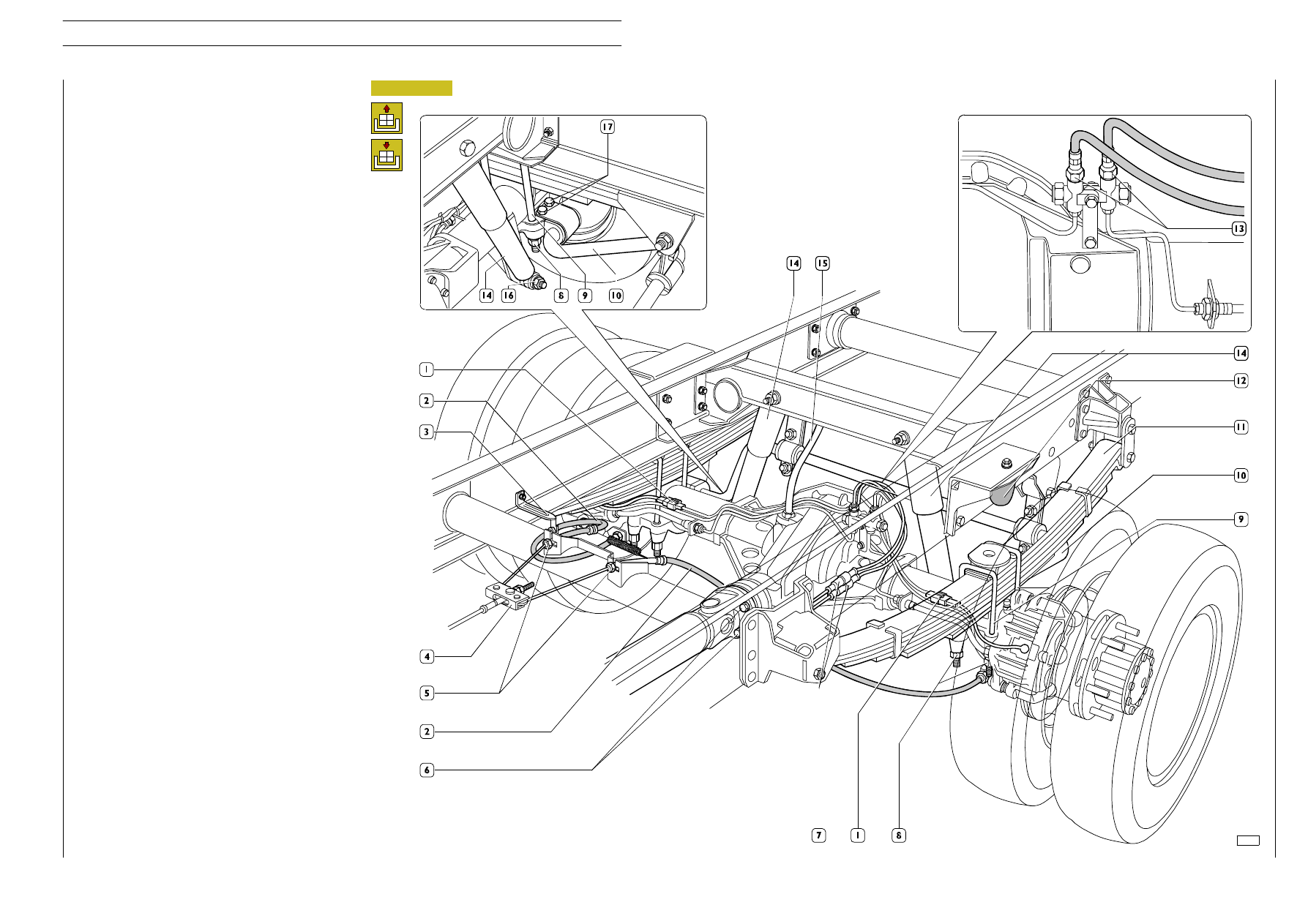

Figure 5

Removal

Position the vehicle on level ground and lock the front
wheels.

Loosen rear wheel fastening nuts.

Lift the rear part of the vehicle and position it on proper
stands.

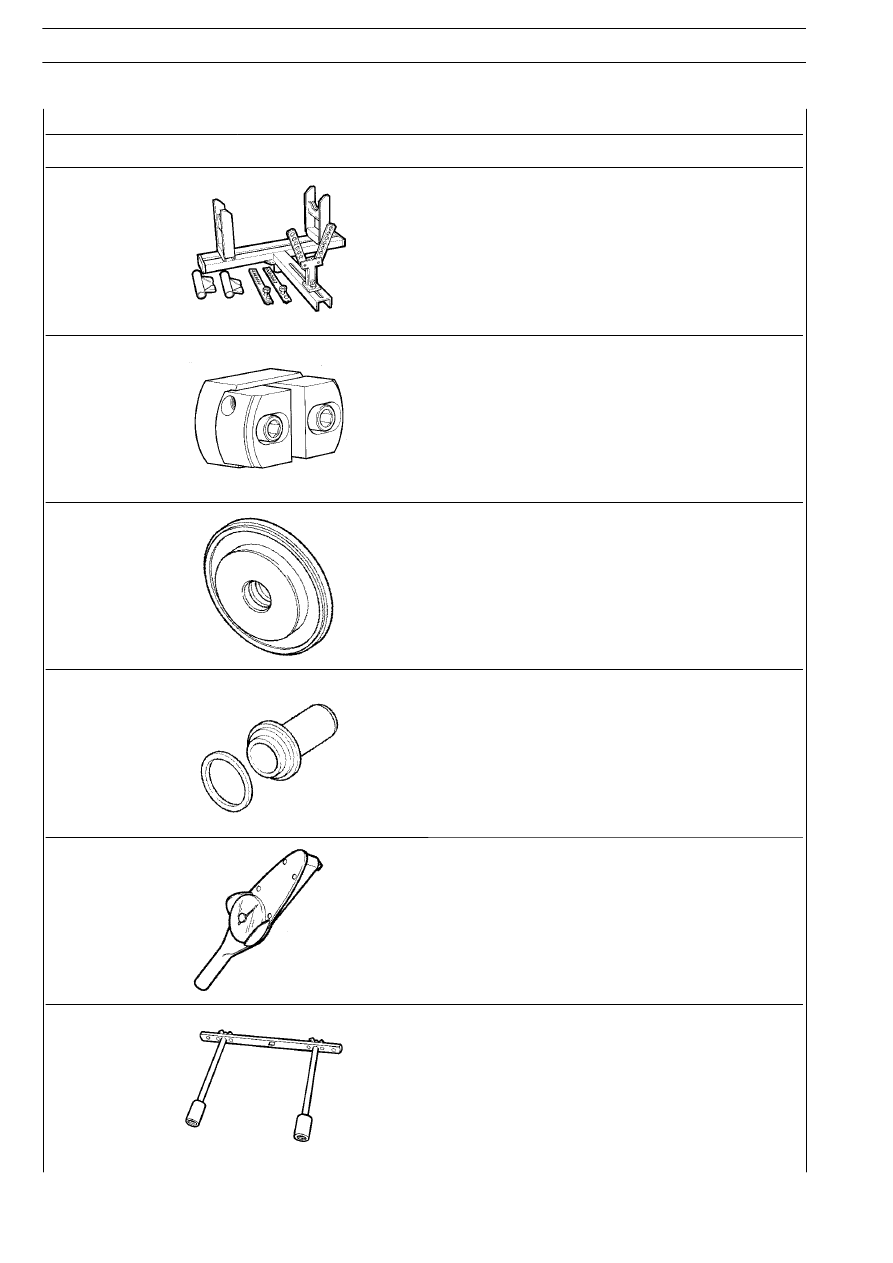

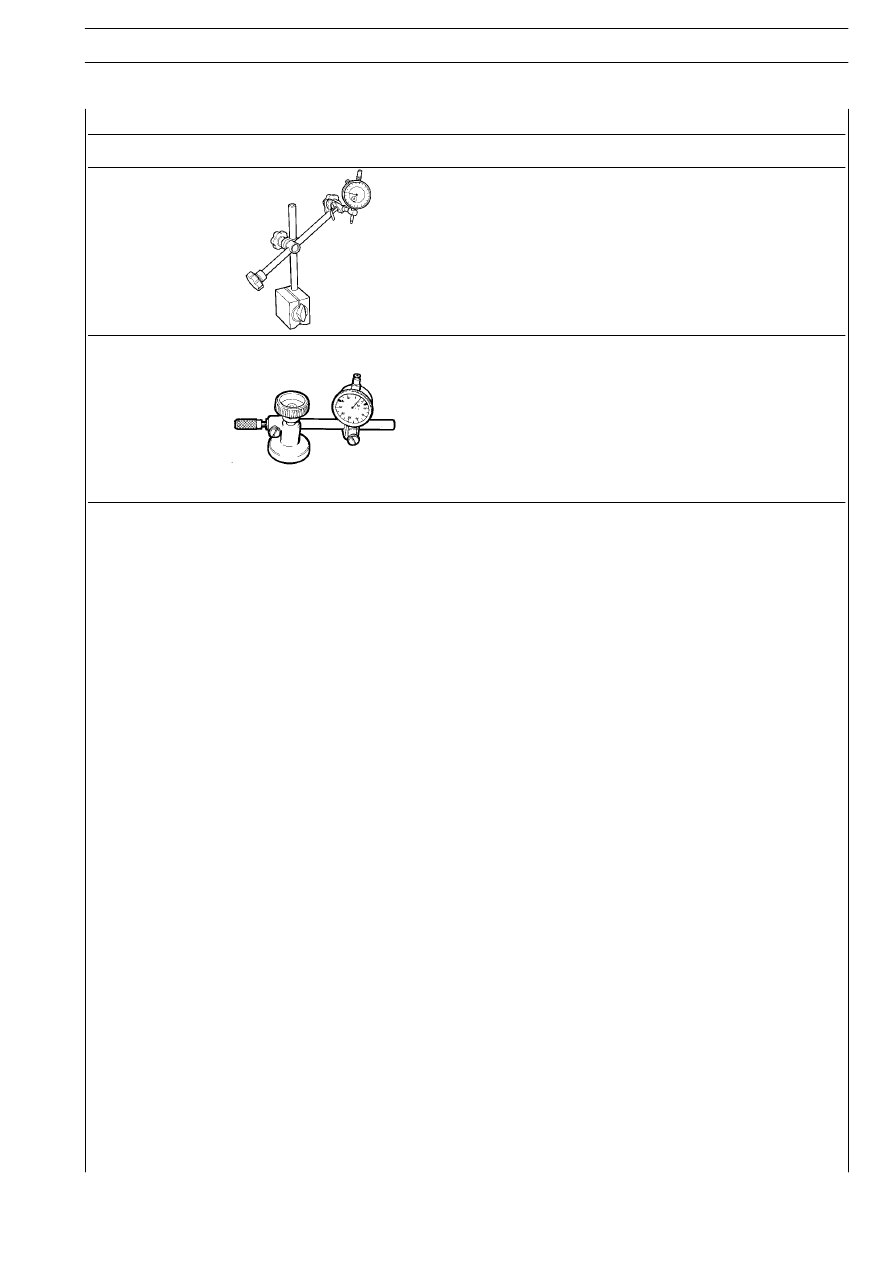

Fit hydraulic truck 99321024 under the rear wheels, remove
wheel fastening nuts and then remove wheels.

Loosen handbrake lever adjustment nut (4). Release cables
(2) from vehicle cross member by releasing the retaining clips
(5), and from the side member brackets by loosening clamp
fastening screws (3).

Loosen propeller shaft fastening screws (6).

Release cables from clamps and disconnect the brake lining
(1) and (7) wear indication electrical cables of ABS sensors,
if any.

Loosen shock absorber (14) fastening nuts (16).

Loosen the screws (17) fastening the stabilizer bar (10) to the
rear axle.

Disconnect brake oil pipes from connection (13) and secure
them to the chassis to prevent oil draining from system.

Disconnect pipe (15) from rear axle casing oil vapour bleed.

Position the hydraulic jack fitted with support 99370617
under the rear axle.

Loosen the nuts (8) of the brackets (9) fastening the rear axle
to the leaf spring (10).

Lower the hydraulic jack and remove the rear axle.

61988

Refitting

For refitting, carry out the operations described for removal in
reverse order, observing the required tightening torques for the
screws and/or nuts.

Afterwards, check that:

- Check the thread of the brackets joining the leaf springs to the

axle. If there are any irregularities, rectify the thread (operation
500412) or replace the brackets.

- Bleed the air from the brake hydraulic system as described under

the relevant heading (operation 784010).

- Adjust the handbrake control ties as described under the

relevant heading (operation 502710).

- Lock the nuts or screws to the required tightening torque.

- The self-locking nuts must not be reused.

- Check the state of the flexible pads (12) and replace them if they

have deteriorated (operation 500417).

- The lubricating oil in the axle housing should be at the right level.
