Iveco Daily Euro 4. Manual - part 128





107986

107988

107987

107989

107990

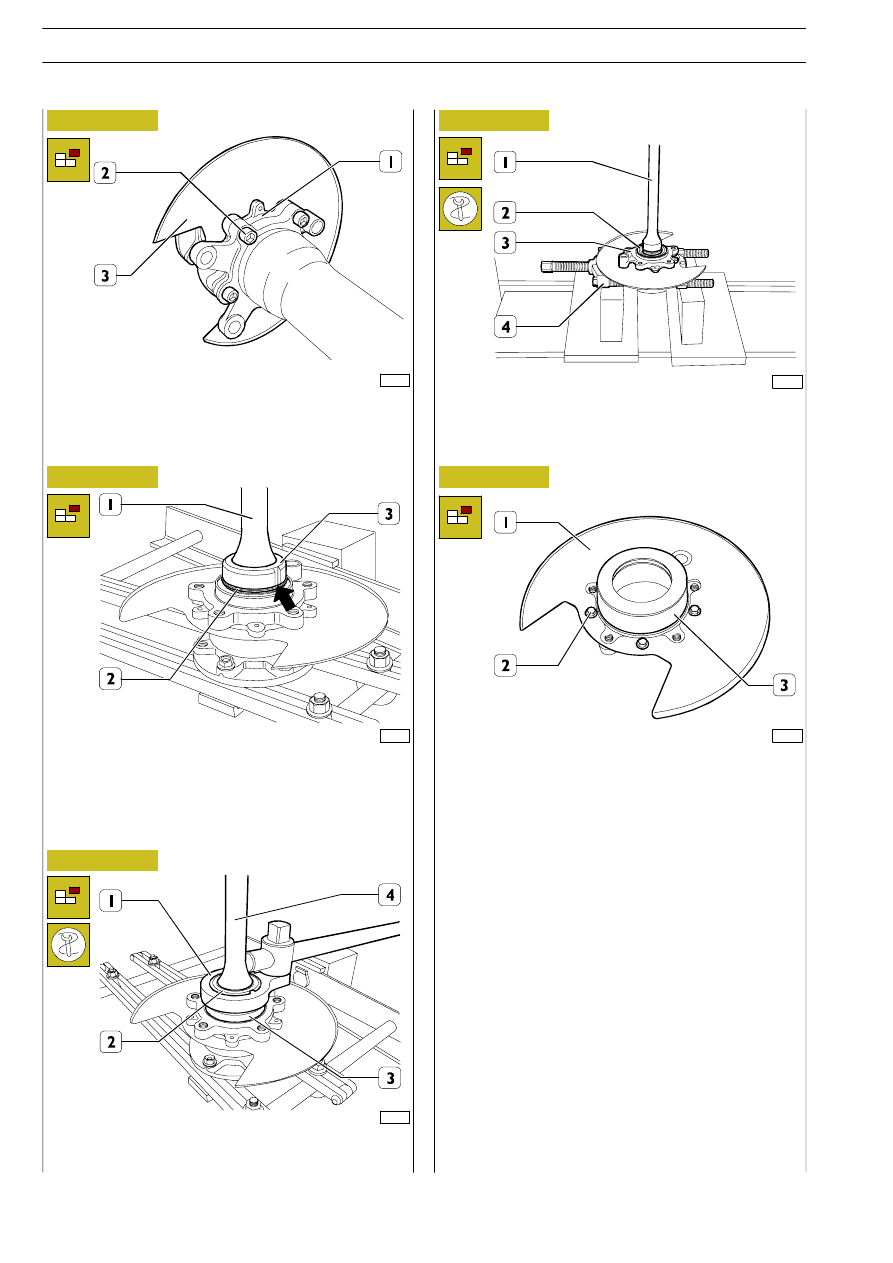

Figure 10

Figure 11

Figure 12

Figure 13

Figure 14

Unscrew securing screws (2) and take out half shaft
comprehensive of unit-bearing support (1), bearing, ring nut
and metal sheet guard (3).

Tighten half shaft (1) in a vice.
Remove denting (

→) of ring (2) engaging in ring nut (3).

Using wrench 99355184 (1), unscrew ring nut (2) checking
bearing (3) to half shaft (4).

Properly arrange half shaft (1) on hydraulic press and take out
bearing (2) together with support (3). Using extractor
99348001 (4).

Unscrew screws (2) securing metal sheet guard (1) to
support (3). Pull guard apart from support.

20

REAR AXLE NDA RS

D

AILY

E

URO

4

108040

108041

108042

107855

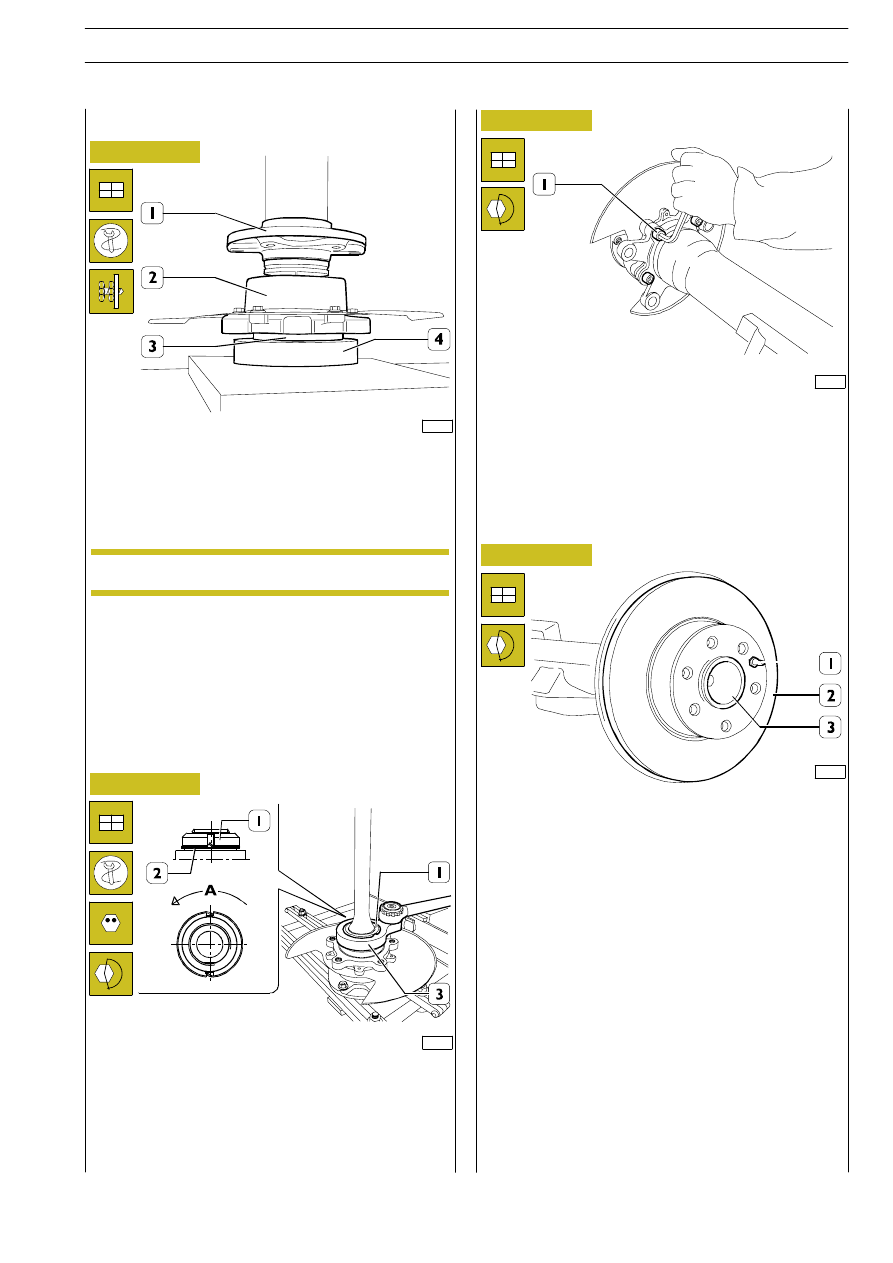

Figure 15

Figure 16

Figure 17

Figure 18

Arrange tool 99370241 (4) on the press and position bearing
(3) and support (2) comprehensive of metal sheet guard on
the tool.
Put in half shaft (1) and, by the press (driving load
3300÷18000 N), put it into up to ledge.

Mount the assembly on a vice.
Thread washer (2) and ring nut (1).
Using wrench 99355184 (3), tighten ring nut (1) at
prescribed torque.
Dent washer (2) on milled portion of ring nut (1) as indicated
in figure.

Put assembled half shaft into rear axle box. Tighten screws
(1), securing half shaft to rear axle arm, at prescribed torque.

Mount brake disk (2) on half shaft (3) and tighten securing
pin (1) at prescribed torque.

The bearing (3) must not be heated.

NOTE

Assembly

REAR AXLE NDA RS

21

D

AILY

E

URO

4

107985

107838

108043

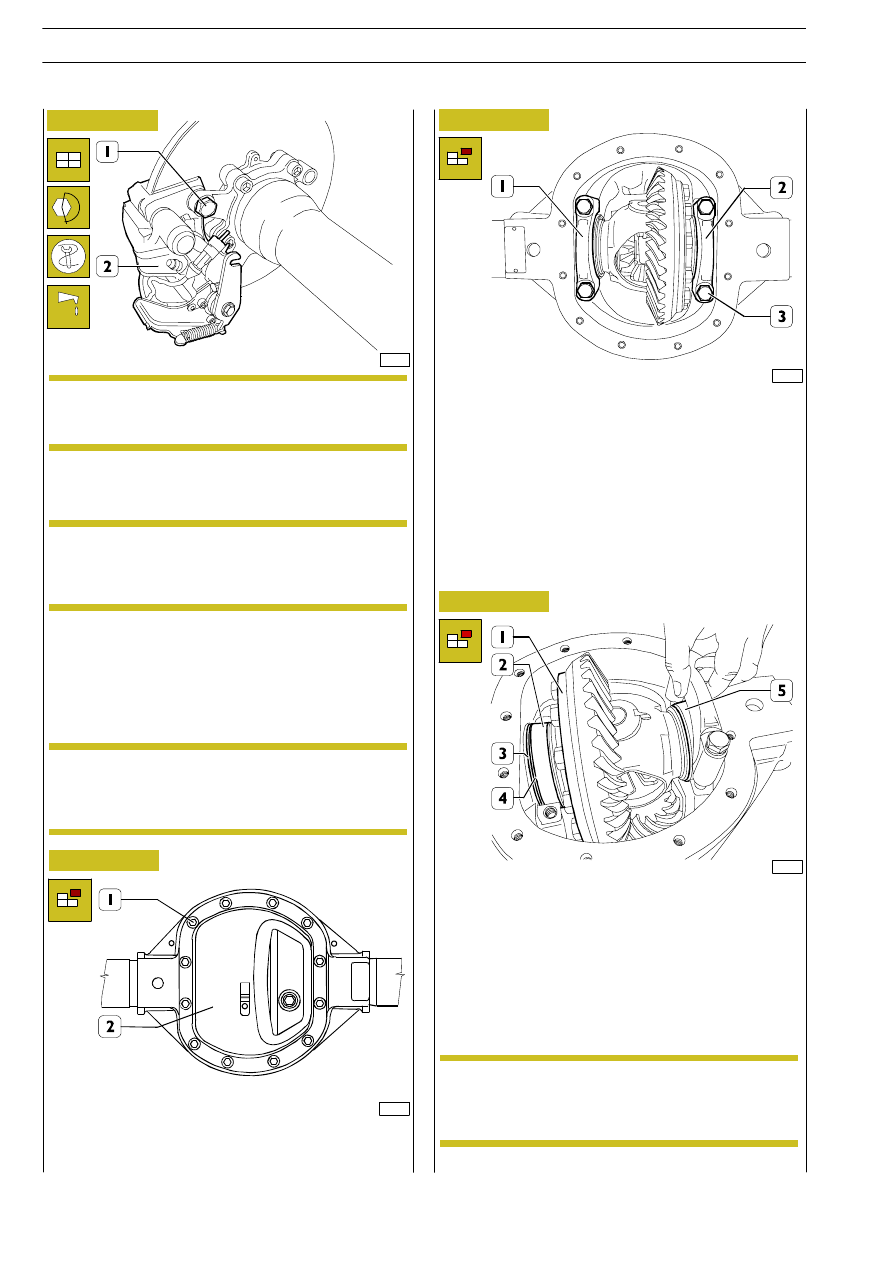

Figure 19

Figure 20

Figure 21

Rest the brake caliper (2) with the brake linings on the
mounting.

Tighten the screws (1) securing the caliper (2) to the
required torque.
After assembly, fill the axle housing with TUTELA W90/M -
DA oil in the required quantity and grade.

Unscrew screws (1) complete with safety washers and take
off wheelwork inspection cover (2).

Mark the position of the caps (1 and 2), take out the screws
(3) and remove them.

526210

REPAIRING THE DIFFERENTIAL

Disassembling the differential unit

Figure 22

Take differential box (1), comprehensive of ring gear,
wheelwork, bearings (2-5), adjusting shims (4) and rib rings
(3), out of rear axle box.

The brake lining with the wear indicator must be
mounted on the piston side of the brake caliper.

NOTE

Should brake calliper piston be moved backward,
use

tool

99372236

and

follow

the

recommendations set out in the BRAKES section.

NOTE

Before repairing the differential it is necessary to
drain off the oil and dismantle the drive shafts, as
described under the heading of overhauling the
wheel hub (operation 525030).

NOTE

Write down the positions of adjusting shims, rib
rings and bearing outer rings in order to be able to
arrange them according to original configuration
on mounting step.

NOTE

108044

22

REAR AXLE NDA RS

D

AILY

E

URO

4

51818

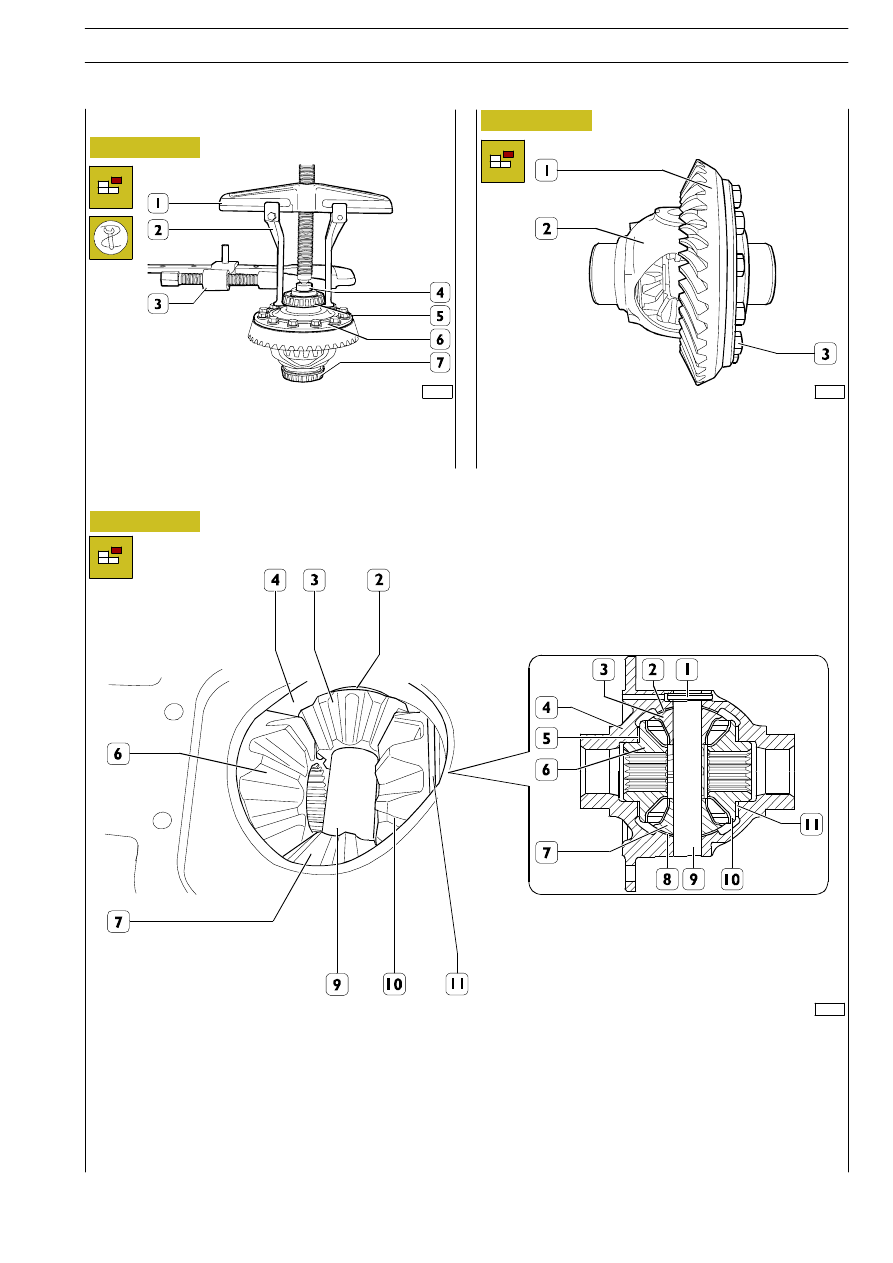

Figure 23

Figure 24

Figure 25

Use tool 99341003 (1), brackets 99341009 (2), clamp
99341015 (3) and reaction block 99345057 (4) to remove
taper roller bearing inner rings (5 - 7) from gear housing (6).

Gear housing removal

108045

108046

Unscrew screws (3) and remove bevel wheel (1) from
differential box (2).

Using a proper beater, remove spring peg (1) and unthread planetary gear holder pin (9).
Rotate crown wheels (6 and 10) in such a way as to have planetary gears (3 and 7) matching the slits on differential box (4).
Remove planetary gears (3 and 7) and relating thrust blocks (2 and 8) from differential box (4).
Remove crown wheels (6 and 10) and relating rib thrust blocks (5 and 11).

REAR AXLE NDA RS

23

D

AILY

E

URO

4
