134

POWER TAKE OFF

D

AILY

E

URO

4

PROPELLER SHAFTS

1

D

AILY

E

URO

SECTION 5

5056

Propeller shafts

Page

CHARACTERISTICS AND DATA

3

. . . . . . . . . . . . .

DIAGNOSTICS

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

TIGHTENING TORQUES

10

. . . . . . . . . . . . . . . . . . .

TOOLS

10

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PROPELLER SHAFT REMOVAL AND REFITTING

11

.

-

Removal

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Refitting

11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

CHECKING PROPELLER SHAFTS ON VEHICLE

11

. .

2

PROPELLER SHAFTS

D

AILY

E

URO

4

62123

50826

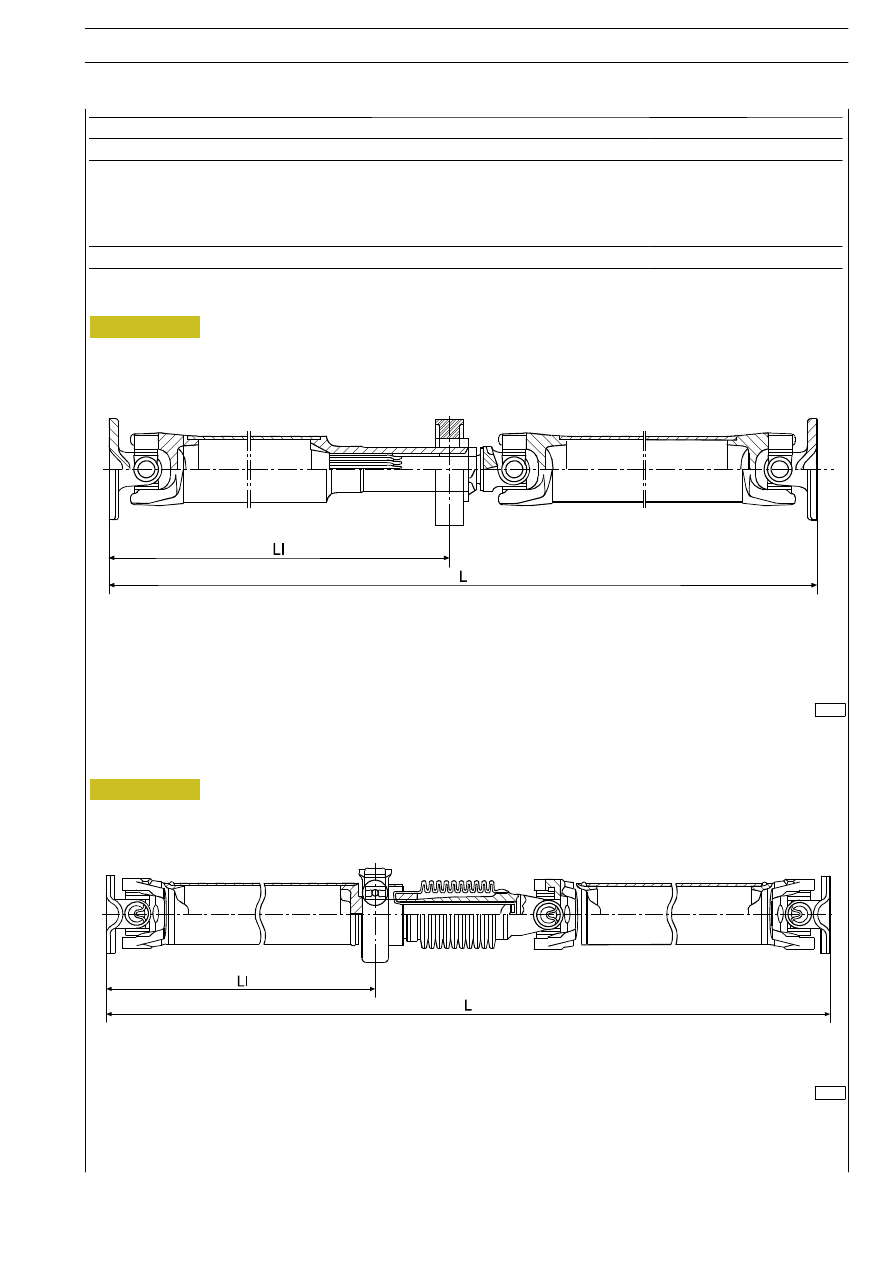

Figure 1

Figure 2

GKN-TYPE ARTICULATED PROPELLER SHAFT

DANA-TYPE ARTICULATED PROPELLER SHAFT

4x2 Vehicles

PROPELLER SHAFTS

3

D

AILY

E

URO

CHARACTERISTICS AND DATA

Name

mm

Complete spider assembly (radial) in the fork housings

0,03

Transmission shaft max. off-centring
- measured at centre

0,4

- measured at extremities

0,25

- measured on tang

0,15

Max. working angle

20º
