Figure 233

Figure 234

Figure 235

Figure 236

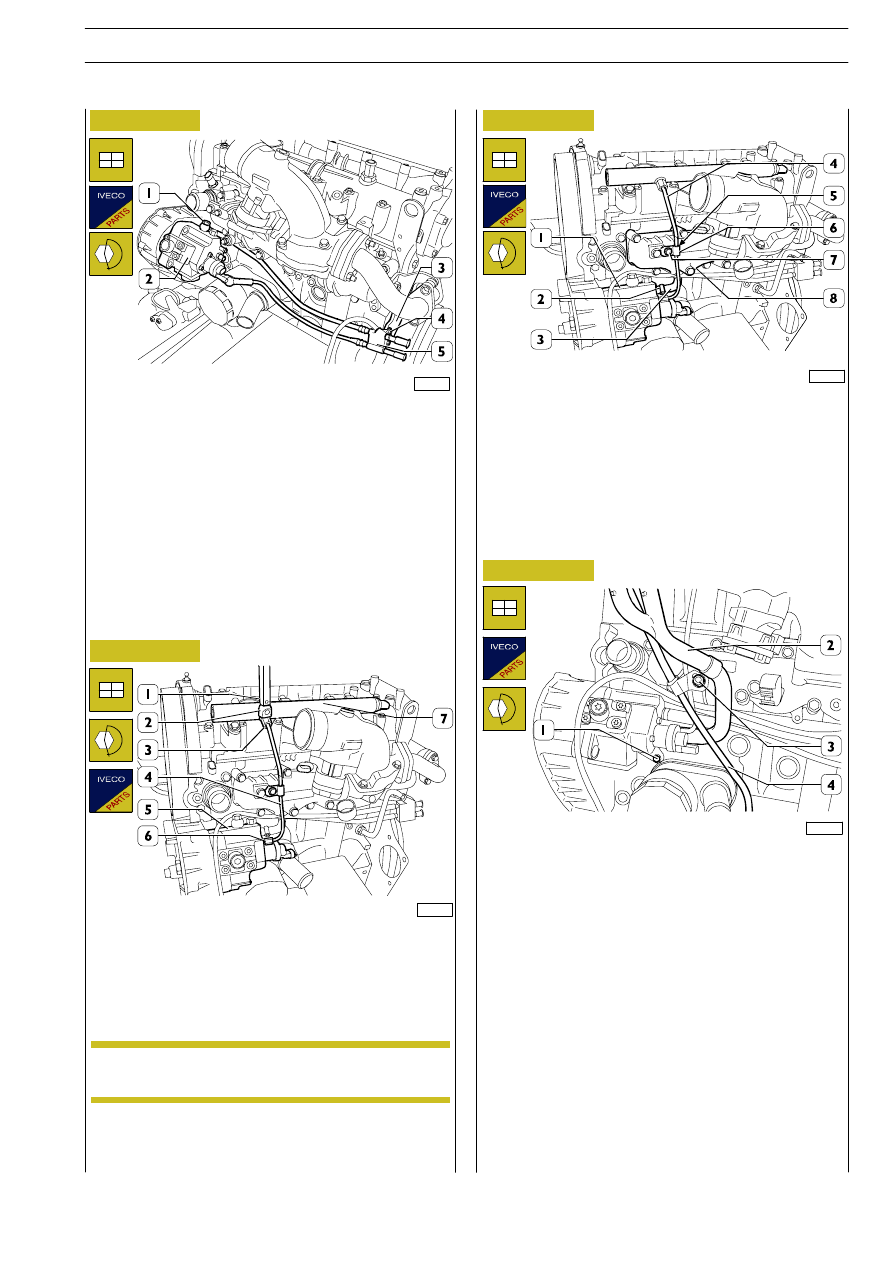

Connect the fuel pipe (4) to the hydraulic accumulator (7)
and to the high-pressure pump (5).
With wrench (2) of series 99317915 and dynamometric
wrench 99389829 (1), tighten pipe fittings (3 and 6) at
prescribed torque.

Connect fuel pipe (3) to high-pressure pump (1) pipe union.
Secure the pipe by means of clamp (2).
Fit a new rubber top (5) onto pipe (4), then secure the latter
to inlet manifold (8) by means of bracket (6) and tighten
screw (7) to the prescribed torque.

Fit coolant pipe (2) into the engine base.
Screw down screw (1), then tighten it to the prescribed
torque.
Fit oil dipstick pipe (4), together with a new seal ring, into the
engine base.
Screw down pipe (2 and 4) fastening nut (3) to the inlet
manifold, then tighten it to the prescribed torque.

Whenever they get removed, the fuel pipes (4)
must be replaced with new ones.

NOTE

108176

108333

Connect, with coupling (1) equipped with new gaskets, pipe
(5) to high-pressure pump (2).
Fit low-pressure pipe (5) onto bracket (3), then tighten screw
(4) to the prescribed torque.

108173

108334

F1A ENGINE

111

D

AILY

E

URO

Figure 237

Figure 238

Figure 239

Figure 240

Figure 241

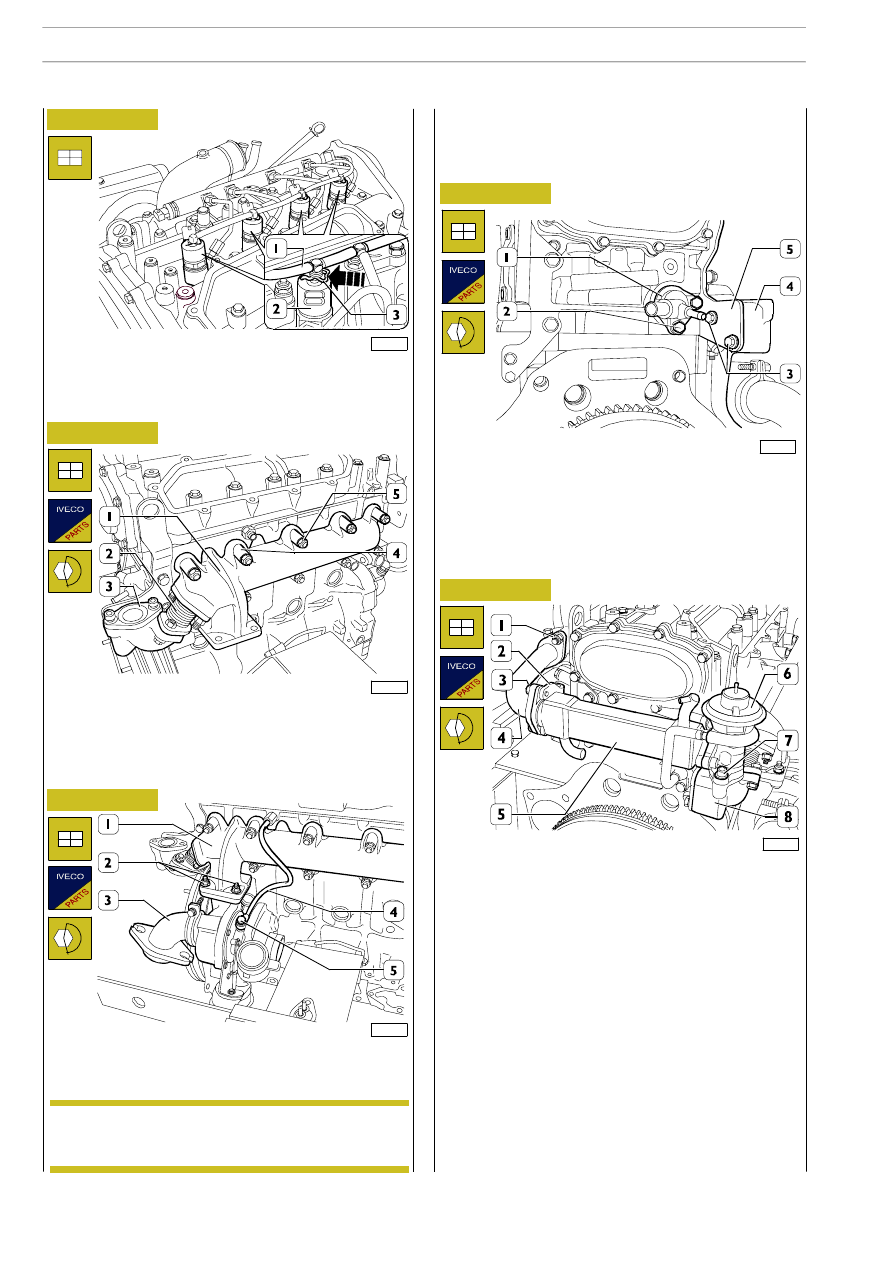

Connect exhaust manifold (1), together with a new gasket
and complete with elbow (3) and pipe (2), to the cylinder
head again. Fit spacers (4) into place, screw down nuts (5),
then tighten them to the prescribed torque.

Connect turboblower (5), together with a new gasket, to
exhaust manifold (1) again. Screw down nuts (2) then tighten
them to the prescribed torque.

Fit heat exchanger (5), together with EGR valve (6), back into
place, by proceeding as follows:

- position (by placing a new gasket in between) heat

exchanger (5) onto pipe (4), then screw down screws
(3) securing to bracket (2) by a few turns;

- position a new gasket onto elbow (8), then screw down

screws (7) securing EGR valve (6) to elbow (8);

- tighten nuts (4) and screws (3 and 7) to the prescribed

torque.

108189

108182

108184

108335

108183

Press the clips (3) in the direction shown by the arrow and
connect the fuel recovery pipe fittings (1) to the
electro-injectors (2).

Before fitting the turbocharger on the engine, it is
necessary to fill the central body with engine
lubricating oil.

NOTE

Connect oil pipe (4) to turboblower (5) and to the coupling
on the cylinder head, and tighten the fasteners to the
prescribed torque.

Fit pipe union (1), together with a new seal ring, into place,
then screw down screw (2) then tighten it to the prescribed
torque.
Screw down screws (3) securing elbow (4) to bracket (5),
then tighten them to the prescribed torque.

112

F1A ENGINE

D

AILY

E

URO

4

Figure 242

Figure 243

Figure 244

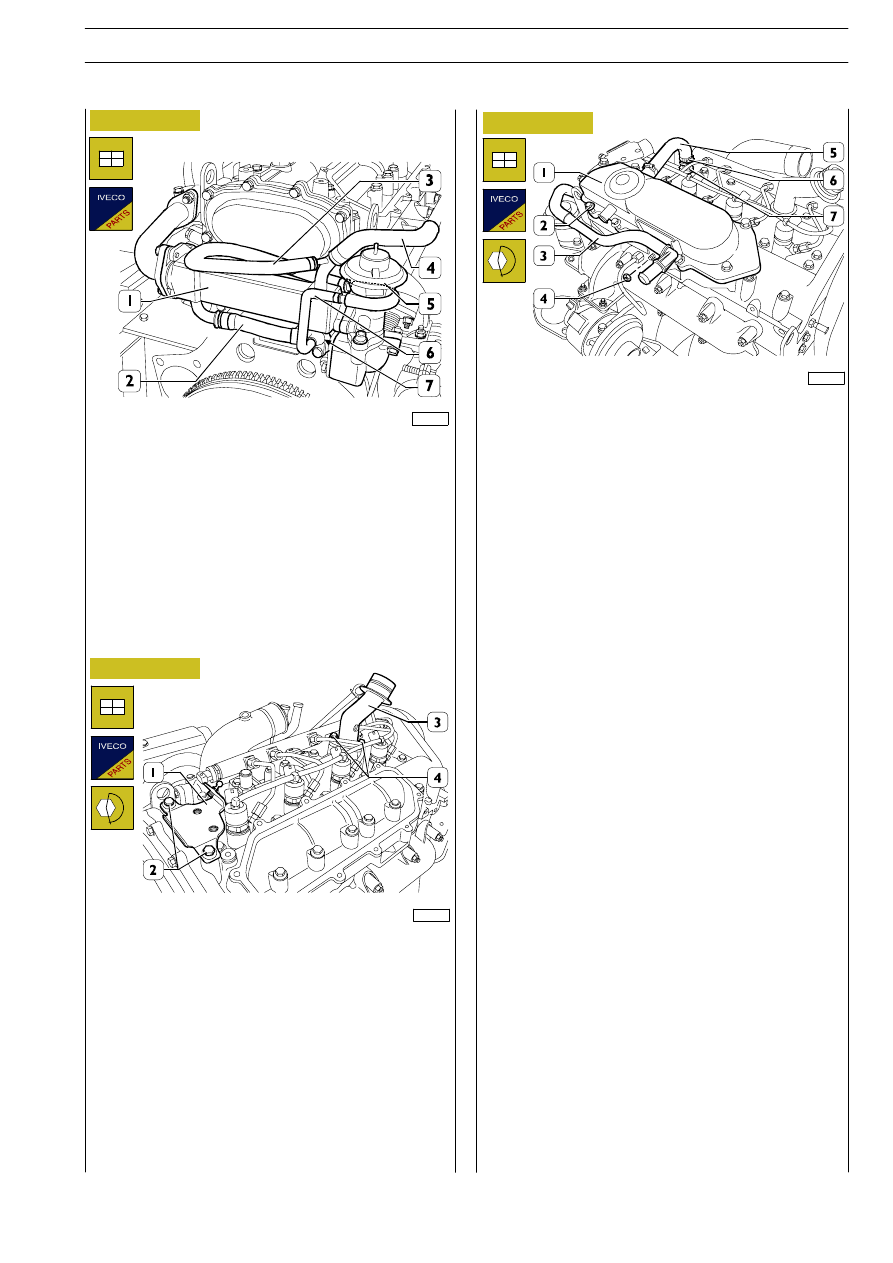

Connect the coolant pipes (by securing them with the new
clamps):

- (3), to heat exchanger (1) pipe union and EGR valve (5);

- (2), to heat exchanger (1) and pipe union (7);

- (6), to pipe union (7) and EGR valve (5);

- (4), to heat exchanger (1) pipe union.

Fit oil filling pipe union (3), together with a new seal ring,
screw down screws (4), then tighten them to the prescribed
torque.
Fit bracket (1) into place, screw down screws (2), then
tighten them to the prescribed torque.

Fit coalescence filter (1) into place, screw down screws (2),
then tighten them to the prescribed torque.
Connect pipe (3) to coalescence filter (1), screw down nut
(4), then tighten it to the prescribed torque.
Connect pipe (5) to pipe union (7), then secure it with a new
clamp (6).

108336

108168

108167

F1A ENGINE

113

D

AILY

E

URO

108163

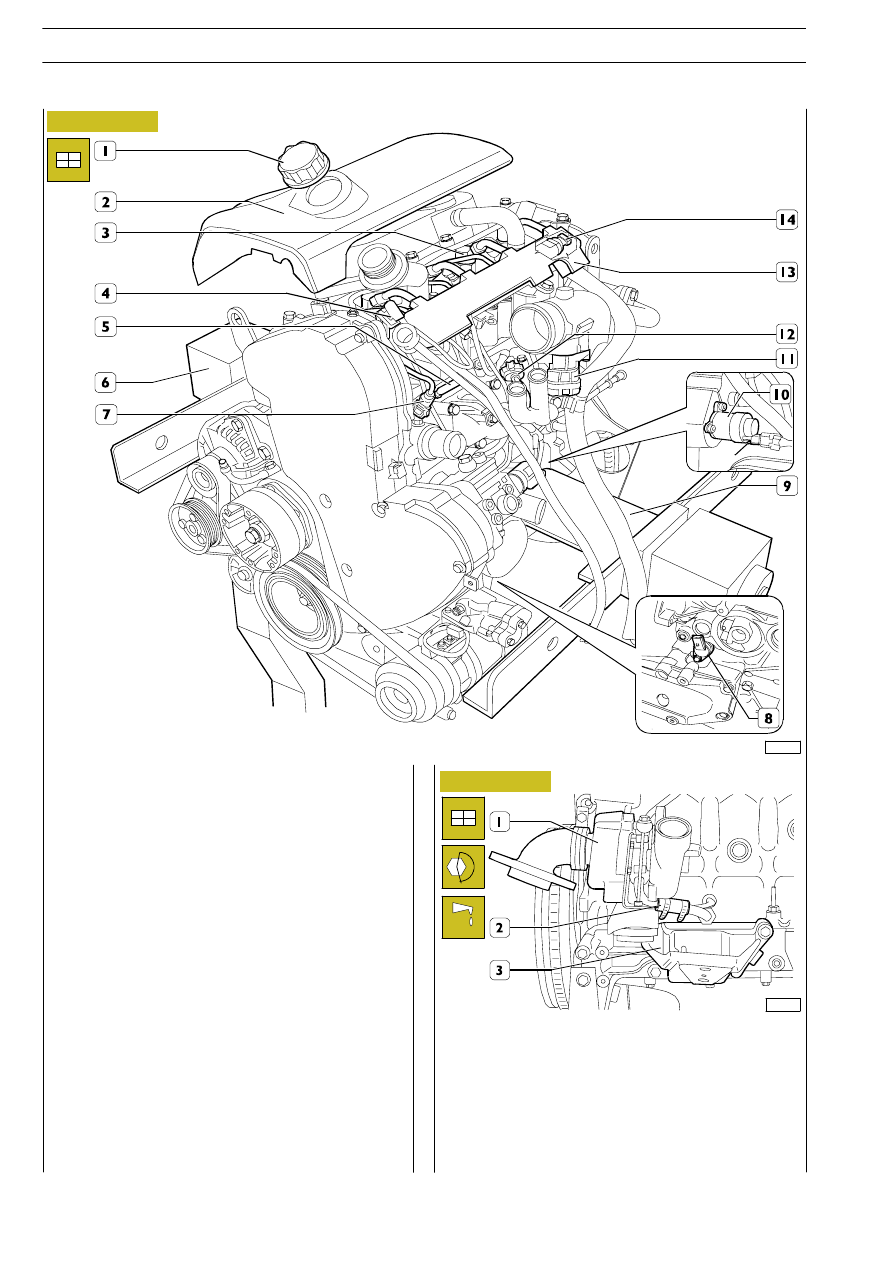

Fit the following items (if any) into place:
- cooling fan to electromagnetic joint;
- engine cable with ducts (13) available by disconnecting

it from:

- electric injectors (3);
- preheating plugs (5);
- hydraulic accumulator pressure sensor (14);
- throttle valve actuator (11);
- inlet manifold air pressure/temperature sensor (12);
- high-pressure pump pressure regulator (10);
- phase sensor (4);
- thermostat coolant temperature sensor (9);
- throttle valve actuator (11);
- rpm sensor (8);
- high pressure pump pressure regulator (10);
- temperature sensor (7);
- deadening hood (2) if included;
- plug (1);
- the engine with lubricating oil of the prescribed grade

and amount.

Fit the swing bar to the engine lifting hooks, then secure the
swing bar to the hoist and take the engine off rotary stand
(6). Take off brackets 99361038 (9).

Complete engine assembly.
Fit on the left and right engine mountings (3) and tighten the
fixing screws to the prescribed torque.
Connect the oil pipe (2) to the turbocharger (1) and to the
crankcase and tighten the fixing screws and the coupling of
the oil pipe (2) to the prescribed torque.

Figure 245

Figure 246

108162

114

F1A ENGINE

D

AILY

E

URO

4
