Engines Iveco C87 / Cursor 87. Manual - part 47

EDC control unit PIN-OUT

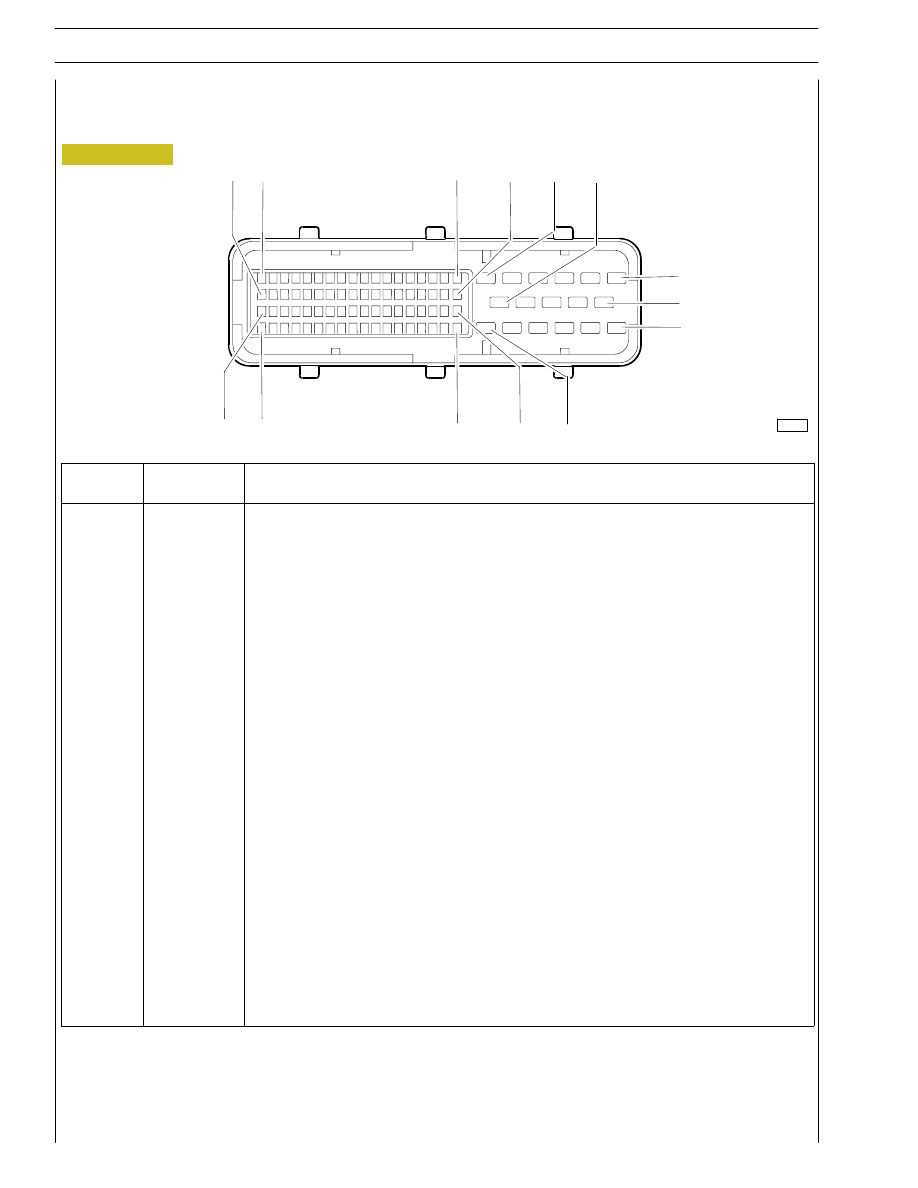

Chassis connector ”B”

35

89

72

53

18

36

17

54

6

11

71

1

7

12

102376

Figure 13

30

SECTION 2 - G-DRIVE APPLICATION

CURSOR ENGINES G-DRIVE

Base - June 2007

Pin

Cable

Function

2

7151

Positive +30

3

7151

Positive +30

5

0150

Ground

6

0150

Ground

8

7151

Positive +30

9

7151

Positive +30

10

0150

Ground

11

0150

Ground

12

8885

Positive for excitation of pre-heating contactor

13

0000

Ground

21

-

Jumper with 74

22

5535

Positive signal for diagnosis lamp

29

0000

Ground

30

0535

Ground for diagnosis lamp

33

5584

Engine revs signal from EDC control unit

34

6109

Line CAN L

35

6108

Line CAN H

36

Positive signal for excitation of contactor of fuel filter heater

40

7731

+15 from ignition key

56

5553

Positive for cold start lamp

62

0021

Torque limiting resistance

66

5120

Torque limiting resistance

74

-

Jumper with 21

75

0094

Pre-heating contactor ground

85

0156

Negative signal from EDC system diagnostic switch

89

2298

Line K - diagnosis EDC
