Engines Iveco N45, N67. Manual - part 26

70182

70181

Figure 25

Figure 26

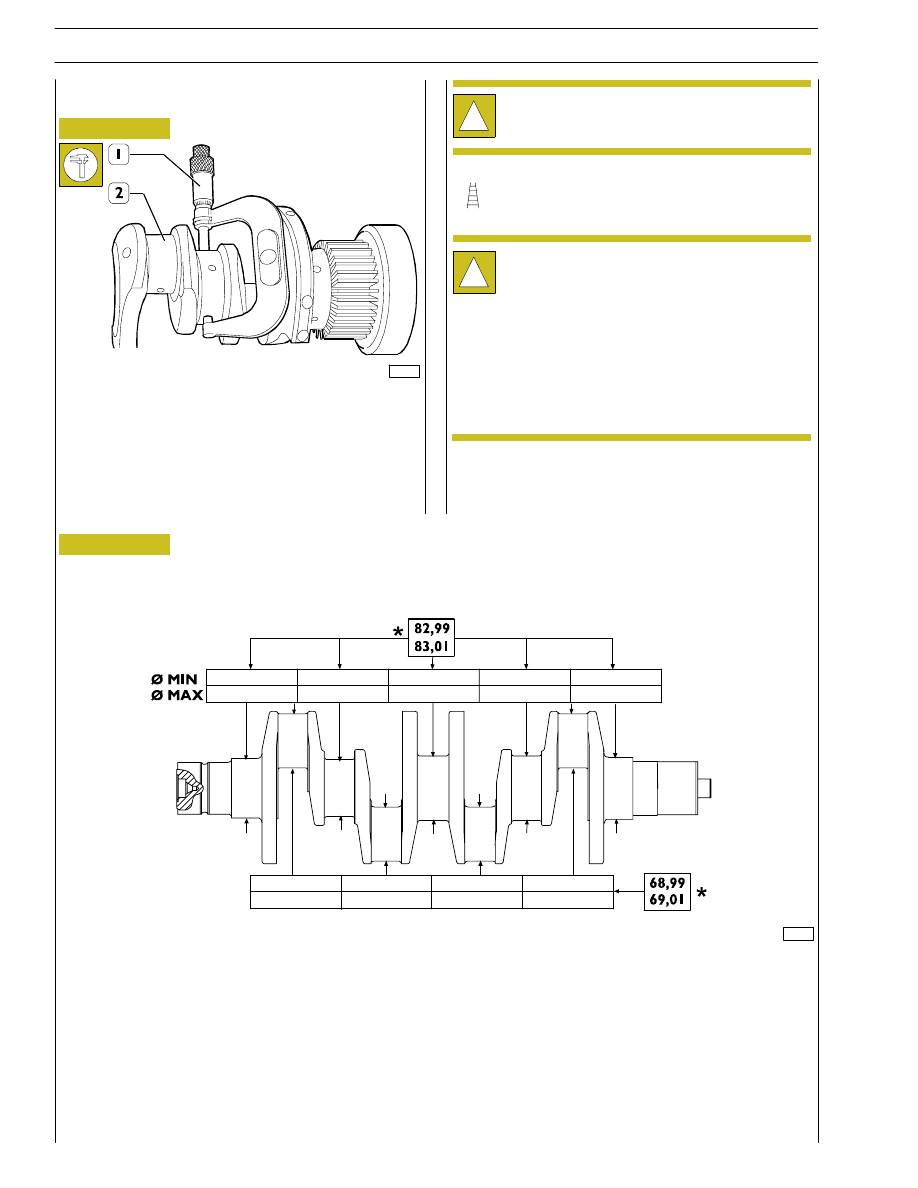

Grind journals and crankpins if seizing, scoring or excessive
ovalisation are found. Before grinding the pins (2) measure
them with a micrometer (1) to decide the final diameter to
which the pins are to be ground.

!

It is recommended to insert the found values in the
proper table.
See Figure 26.

Undersize classes are:

!

Journals and crankpins shall always be ground to the
same undersize class.
Journals and crankpins undersize shall be marked on
the side of the crank arm No.1.
For undersized crankpins: letter M
For undersized journals: letter B
For undersized crankpins and journals: letters MB.

FILL THIS TABLE WITH OUTPUT SHAFT JOURNAL AND CRANKPIN MEASURED VALUES (4 CYL.)

*Rated value

OUTPUT SHAFT
Measuring journals and crankpins

18

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

F4HE NEF ENGINES

Base - February 2006

Print P2D32N00GB

70183

Figure 27

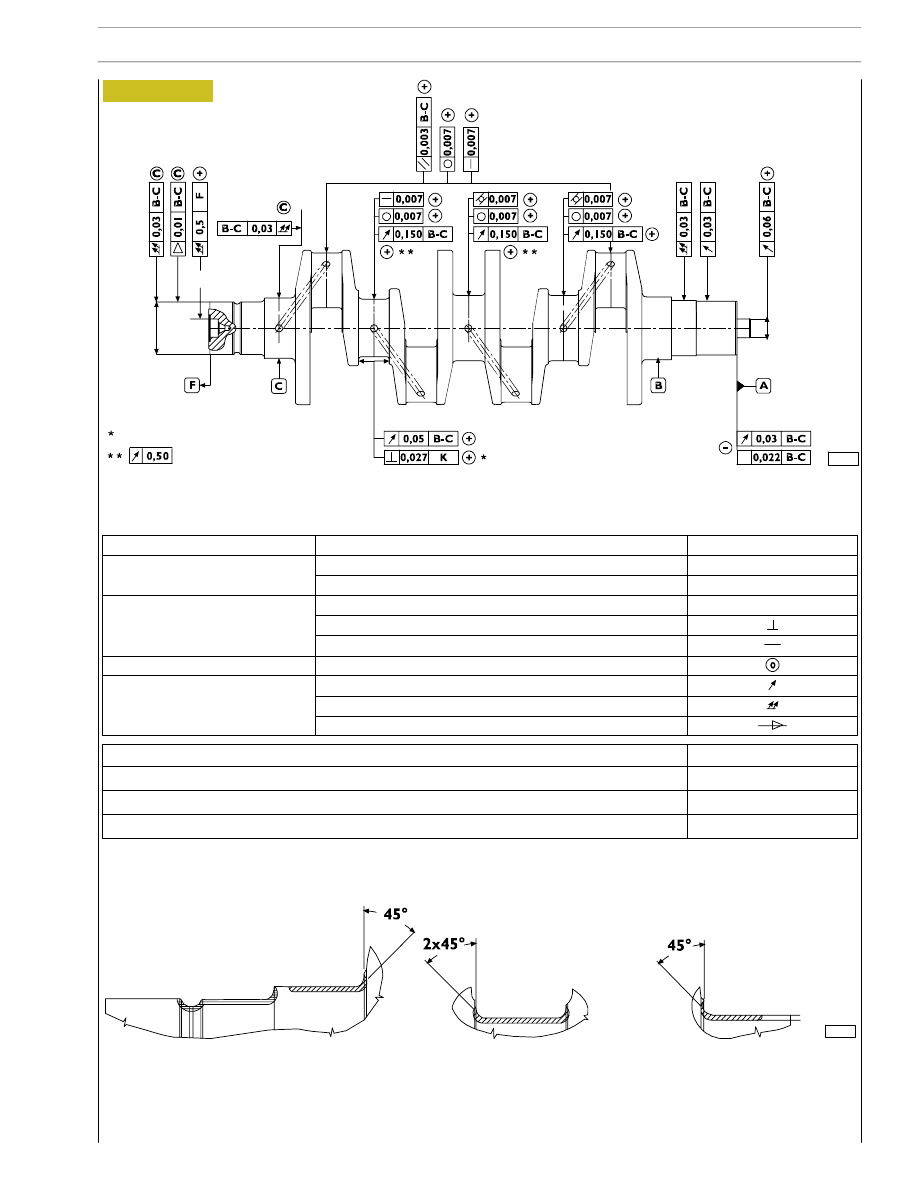

OUTPUT SHAFT MAIN TOLERANCES

70237

MAIN BEARING ON TIMING

SYSTEM CONTROL SIDE

INTERMEDIATE MAIN

BEARINGS

FIRST MAIN BEARING

ON FRONT SIDE

measured on > 45.5 mm radius

between adjacent journals

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

19

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

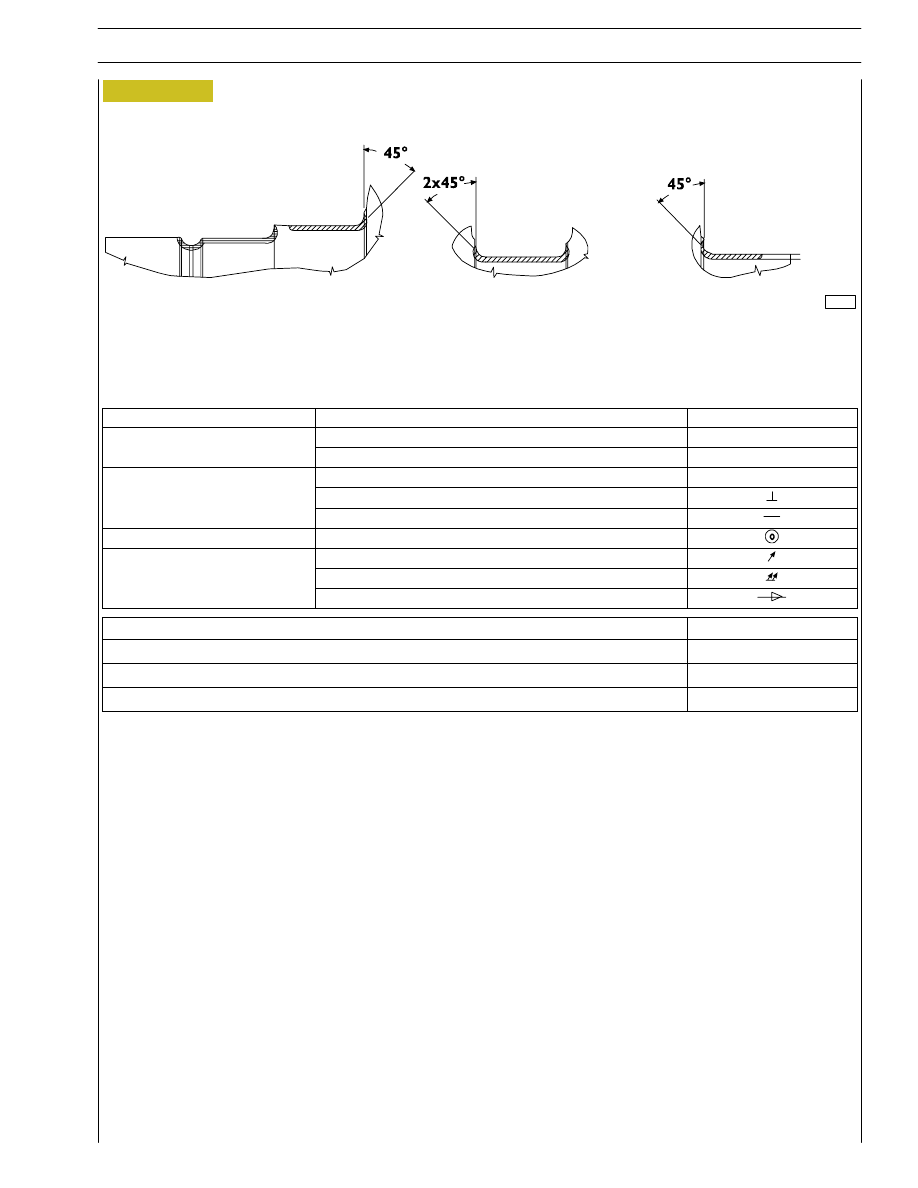

TOLERANCES

TOLERANCE CHARACTERISTIC

GRAPHIC SYMBOL

SHAPE

Roundness

○

SHAPE

Cilindricity

/

○/

Parallelism

//

DIRECTION

Verticality
Straightness

POSITION

Concentricity or coaxiality
Circular oscillation

OSCILLATION

Total oscillation
Taper

LEVELS OF IMPORTANCE FOR PRODUCT CHARACTERISTICS

GRAPHIC SYMBOL

CRITICAL

©

IMPORTANT

⊕

SECONDARY

⊝

Figure 28

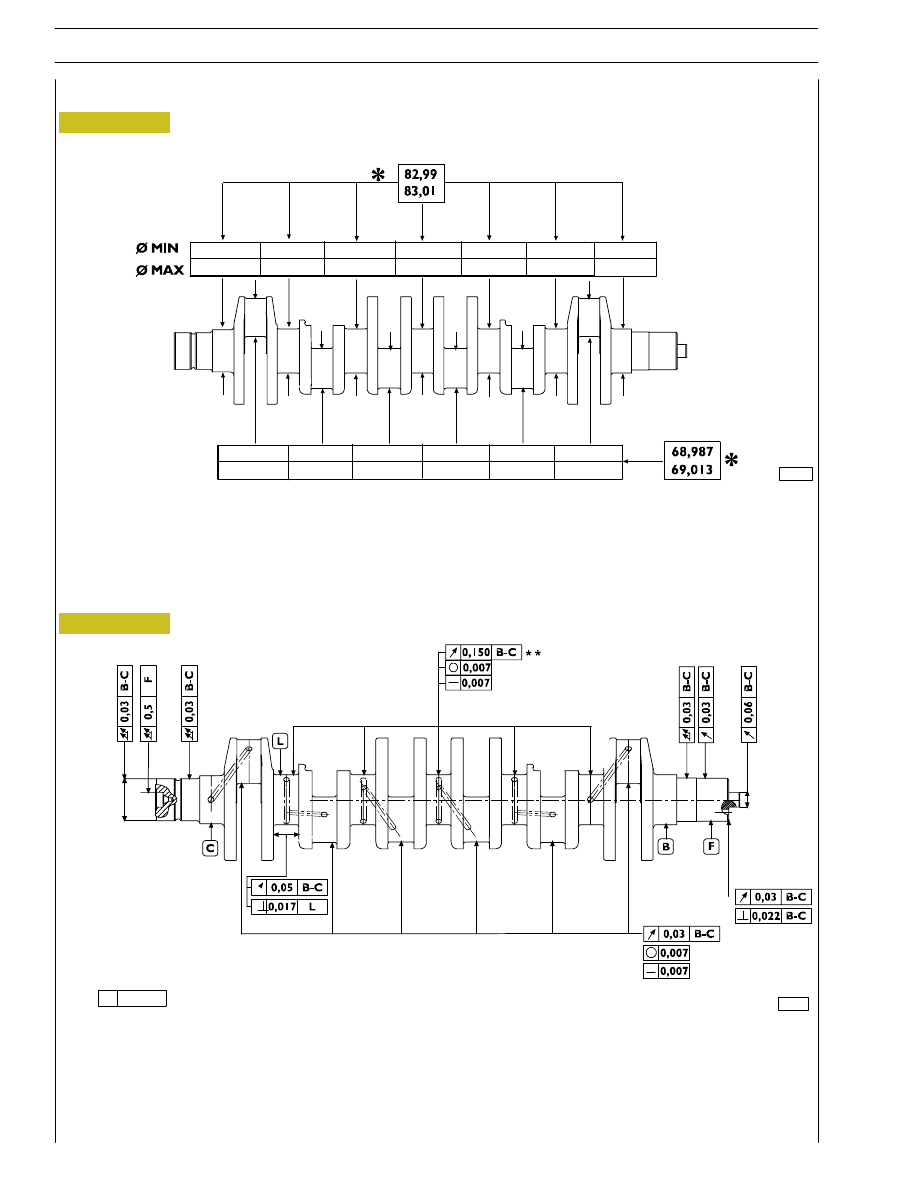

FILL THIS TABLE WITH OUTPUT SHAFT JOURNAL AND CRANKPIN MEASURED VALUES

*Rated value

Figure 29

MAIN OUTPUT SHAFT TOLERANCES

*

Measured on a radius greater than 45.5 mm

**

↗ 0.500 between adjacent main journals

70577

Measuring journals and crankpins (6 cyl.)

107269

20

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

F4HE NEF ENGINES

Base - February 2006

Print P2D32N00GB

70237

MAIN BEARING ON TIMING

SYSTEM CONTROL SIDE

INTERMEDIATE MAIN

BEARINGS

FIRST MAIN BEARING ON

FRONT SIDE

Figure 30

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

21

F4HE NEF ENGINES

Print P2D32N003GB

Base - February 2006

TOLERANCES

TOLERANCE CHARACTERISTIC

GRAPHIC SYMBOL

SHAPE

Roundness

○

SHAPE

Cilindricity

/

○/

Parallelism

//

DIRECTION

Verticality
Straightness

POSITION

Concentricity or coaxiality
Circular oscillation

OSCILLATION

Total oscillation
Taper

LEVELS OF IMPORTANCE FOR PRODUCT CHARACTERISTICS

GRAPHIC SYMBOL

CRITICAL

©

IMPORTANT

⊕

SECONDARY

⊝
