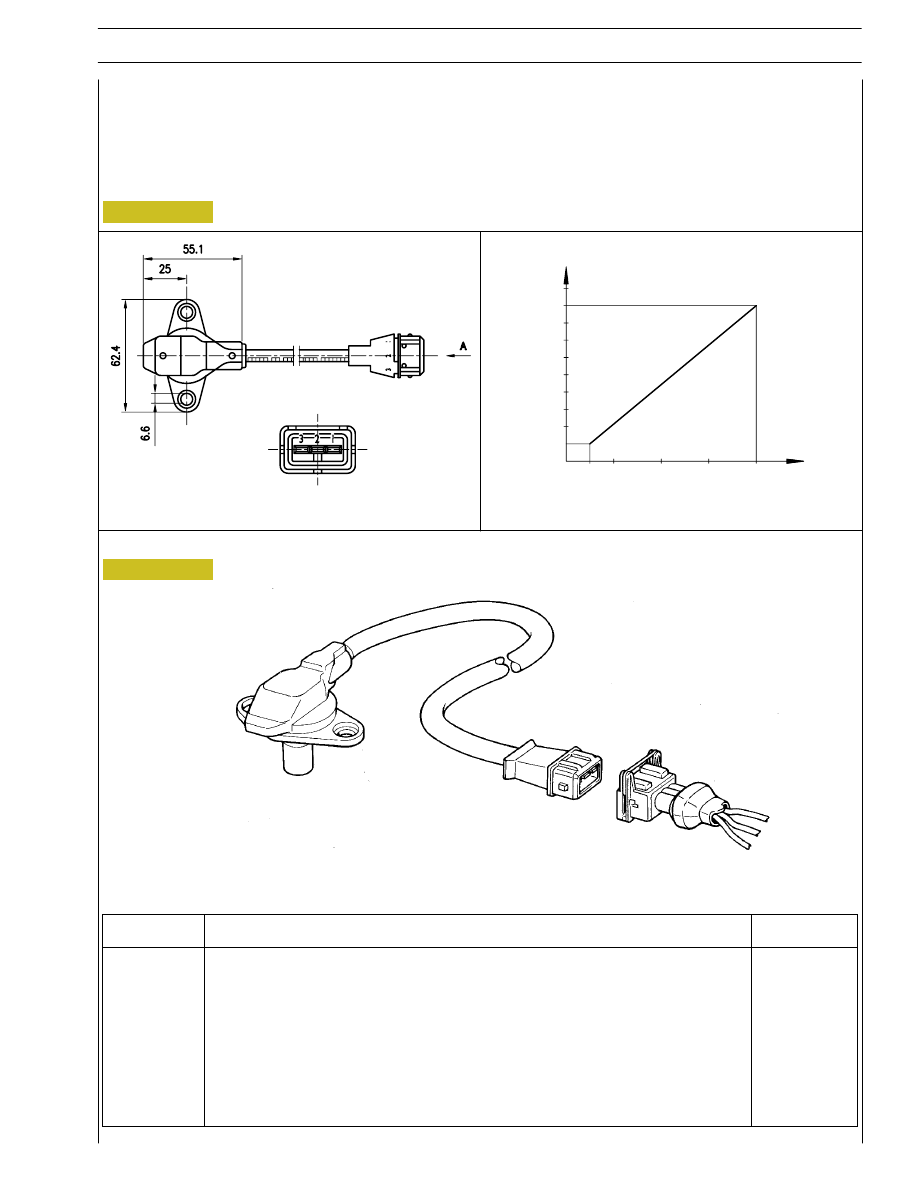

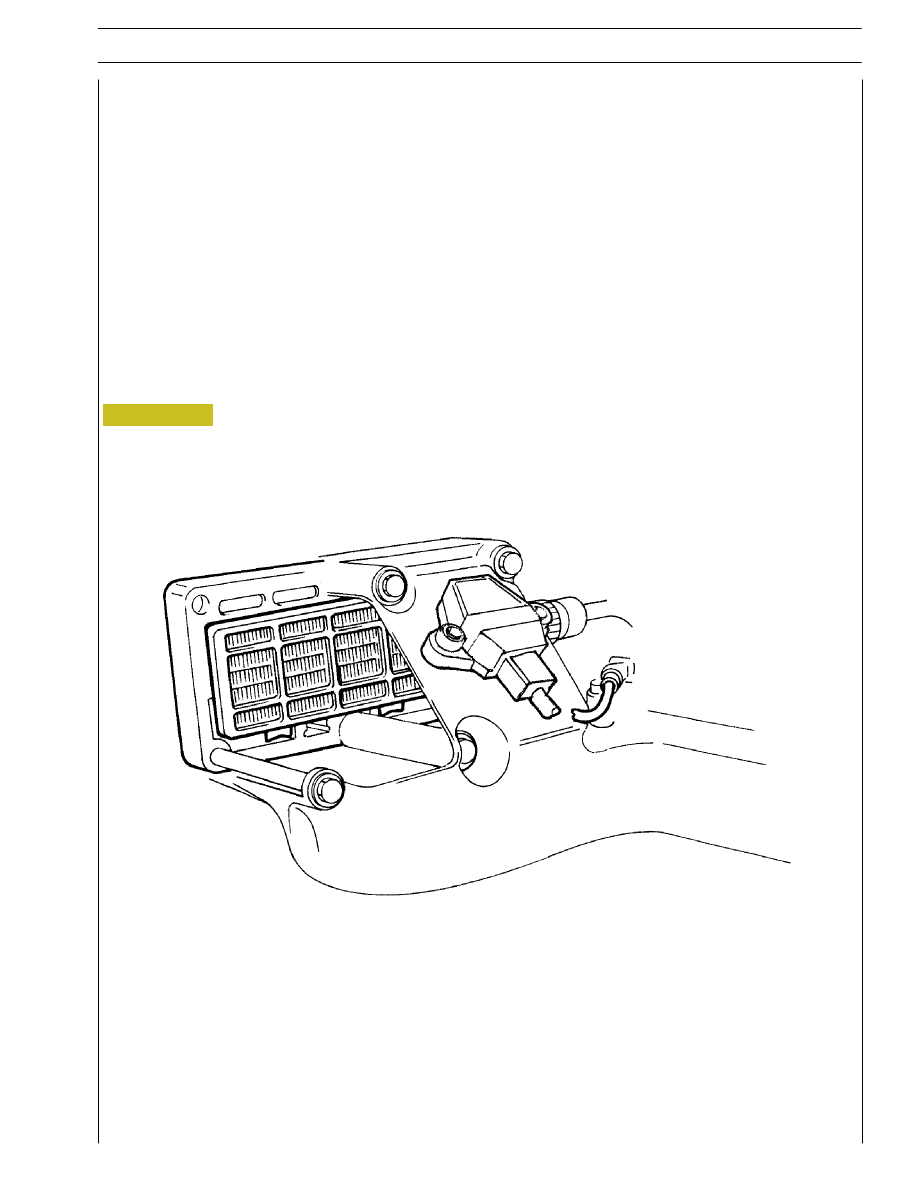

Figure 102 Boosting pressure transmitter Specifications Supplier BOSCH Code B 281022 018 Operating pressure field 50 ÷ 400 kPa Max. tightening torque 10 Nm Figure 103 TECNICAL VIEW 8521 8522 MAX ABSOLUTE PRESSURE SPECIFICATIONS 600 KPA 30 100 200 300 400 P [kPa] 1 2 3 4 5 U [V] A PERSPECTIVE VIEW 8523 SECTION 3 - INDUSTRIAL APPLICATION 41 Pin Function Cable colour 1 To pin 12 of EDC control unit – 2 To pin 23 of EDC control unit – 3 To pin 17 of EDC control unit – |
