MANUAL TRANSMISSION 7B-93

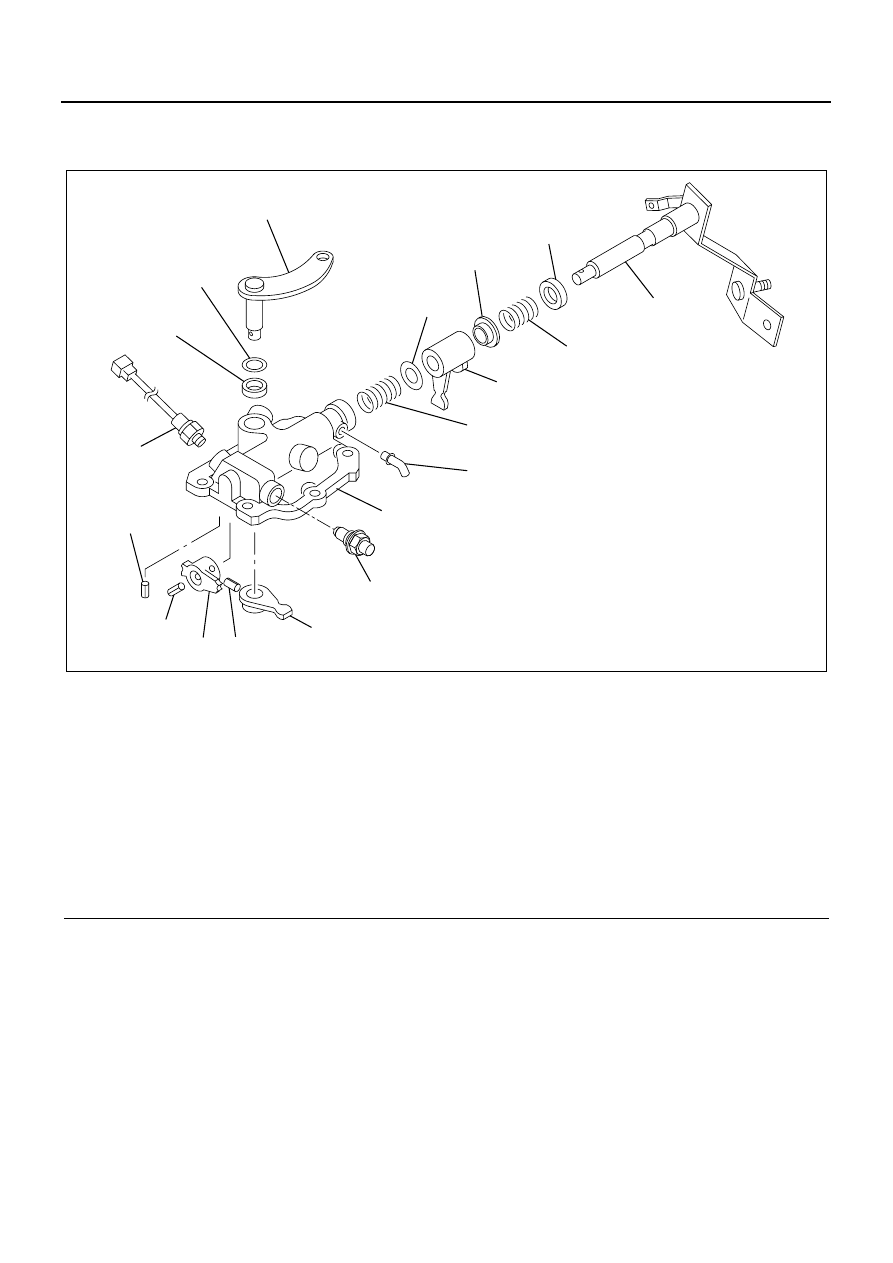

Control Box

Components

Disassembly

1. Remove the neutral switch (1) and detent (2).

Legend

1. Shift lever shaft

11. Select internal lever

2. Shift lever shaft oil seal

12. Spring pin; Select internal lever

3. Spring

13. Stopper ring

4. Washer

14. Spring pin; Stopper ring

5. Shift internal lever

15. Spring pin; Shift lever shaft

6. Spring sheet

16. Neutral switch

7. Spring

17. Select lever shaft oil seal

8. Pipe

18. Washer

9. Control box

19. Select external lever

10. Detent

1

2

3

4

5

6

7

8

9

10

11

13

12

14

15

16

17

18

19

N7A0406E

7B-94 MANUAL TRANSMISSION

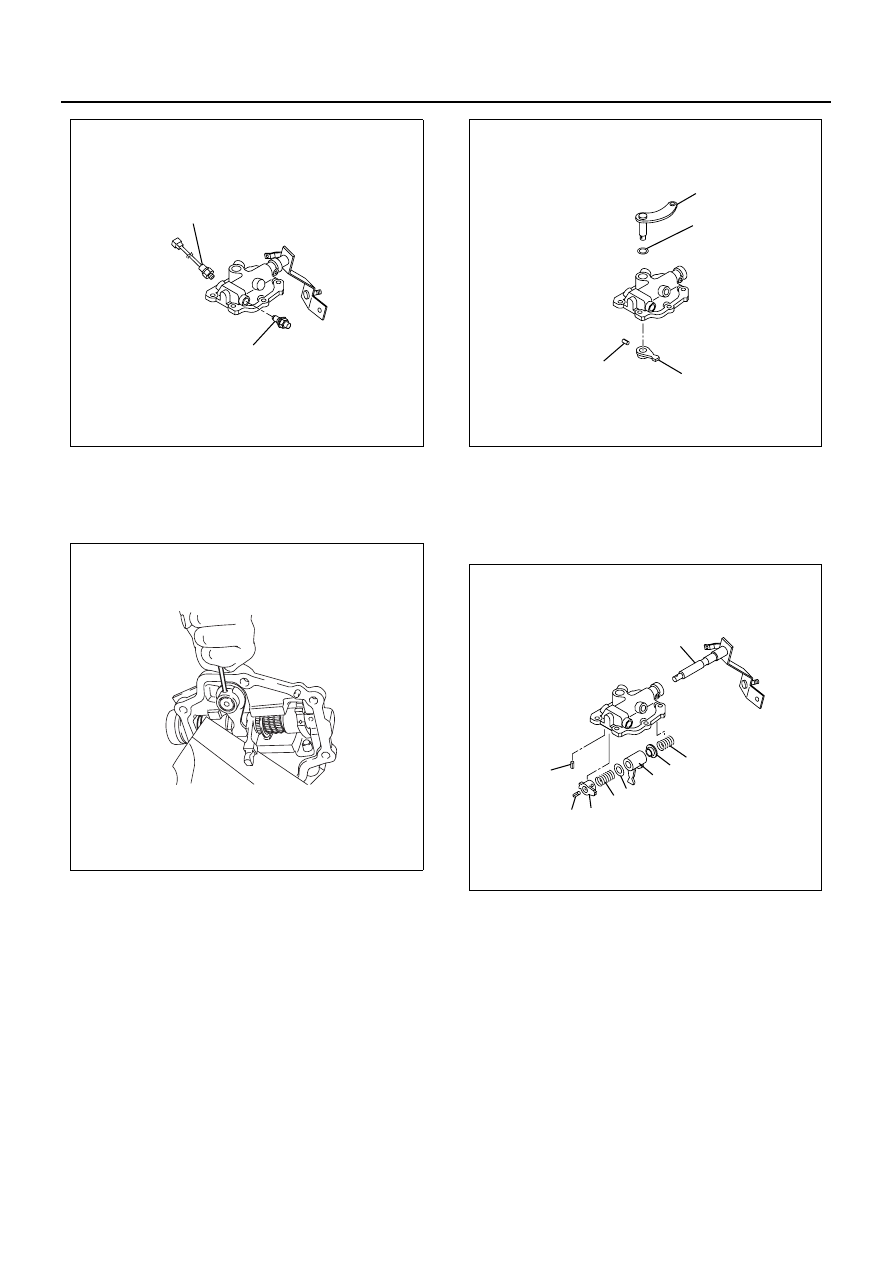

2. Remove the spring pin; select internal lever (4) us-

ing the spring pin remover, and then remove the
select internal lever (3), select external lever (1)
and washer (2).

3. Remove the spring pin; stopper ring (8) and the

spring pin; shift lever shaft (9).

4. Pull out the shift lever shaft (1), and remove the

stopper ring (7), spring (6), spring sheet (5), shift
internal lever (4), washer (3) and spring (2).

5. Pry and remove with a driver the select lever shaft

oil seal and shift lever shaft oil seal from the control
box.
If any wear, damage or other abnormality is found
on the disassembled parts, repair or replace them.

6. Inspect wear of the shift shaft, free play of the con-

trol box and roughness of the manipulation. If any
abnormality is found, replace the part.

Assembly

1. Using the installer 5-8840-2245-0 for the control

box, install the shift lever shaft oil seal and select
lever shaft oil seal.

2

1

N7A0407E

N7A0408E

3

4

2

1

N7A0409E

1

8

9

2

3

4

5

6

7

N7A0410E

MANUAL TRANSMISSION 7B-95

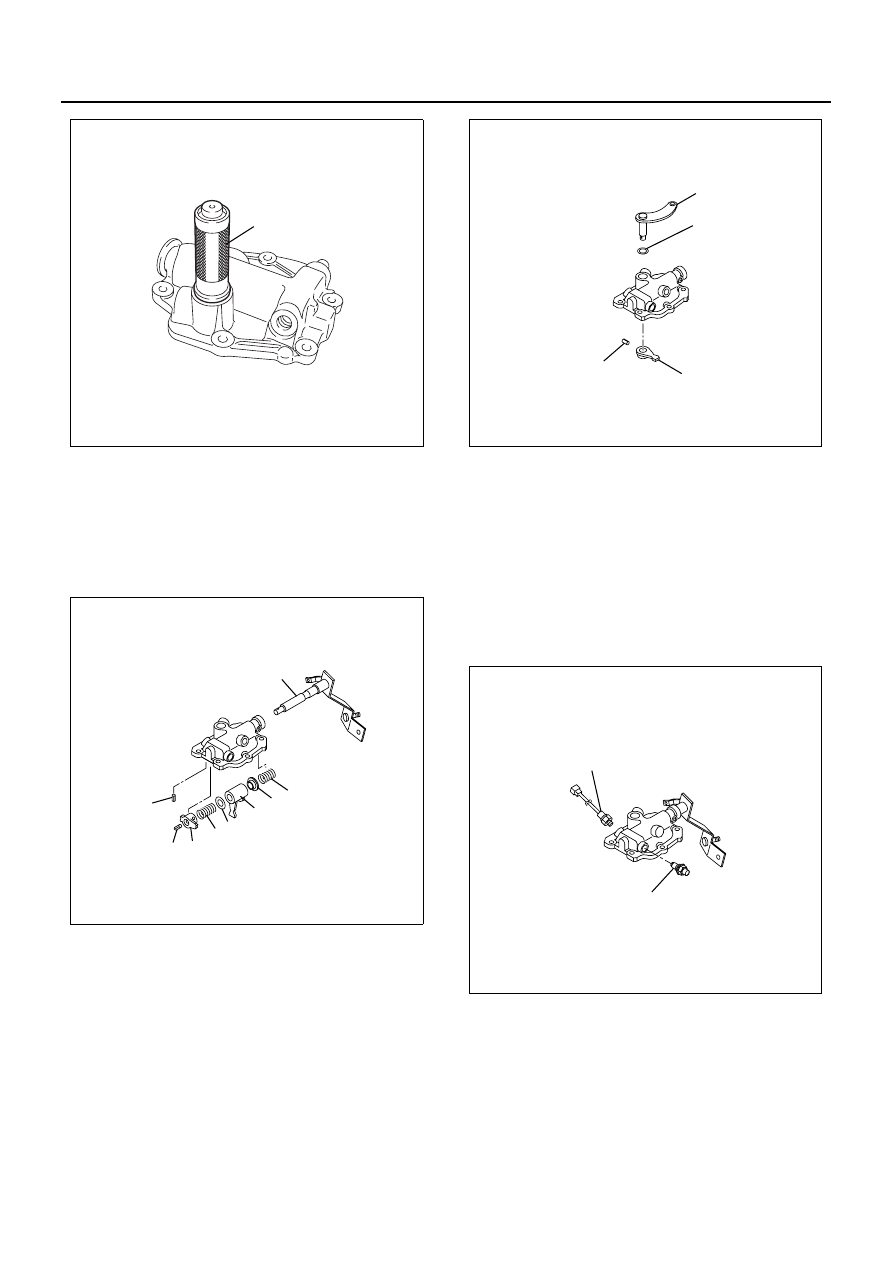

2. Assemble the spring (2), washer (3), shift internal

lever (4), spring sheet (5), spring (6) and stopper
ring (7) to the control box. Insert the shift lever shaft
(1). Align the pin hole of the shift lever shaft with the
pin hole of the stopper ring, and then drive in a new
spring pin; stopper ring (8) and spring pin; shift le-
ver shaft (9).

3. Insert the select external lever (1) and washer (2)

into the control box. Install the select internal lever
(3), and then drive in a new spring pin; select inter-
nal lever (4).

4. Install the detent (2).

• The detent contains pre-coating agent. Re-

move completely the seal agent on the screw of
the case side before using new detent.

Tighten:
Detent (2) to 28 N

⋅m (2.9 kg⋅m / 21 lb⋅ft)

5. Fix the neutral switch (1) to the specified torque.

Tighten:
Neutral switch (1) to 34 N

⋅m (3.5 kg⋅m / 25 lb⋅ft)

5-8840-2245-0

N7A0411E

1

8

9

2

3

4

5

6

7

N7A0410E

3

4

2

1

N7A0409E

2

1

N7A0407E

7B-96 MANUAL TRANSMISSION

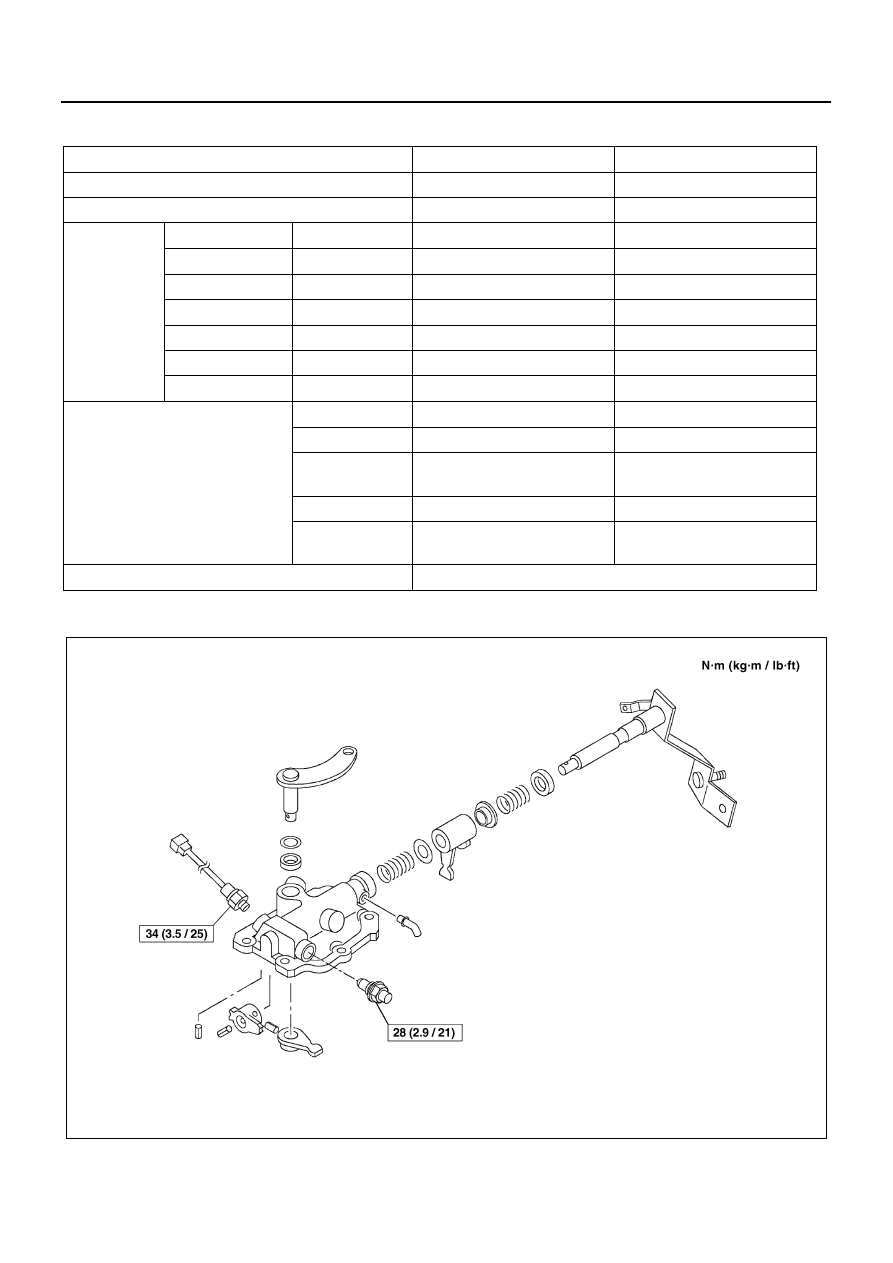

Specifications

Fixing Torque

Transmission Type

MYY6P

MYY5T

Control System

Floor Remote Control

Floor Remote Control

Gear Ratio

Transmission

1st

5.979

5.315

2nd

3.434

3.053

3rd

1.862

1.655

4th

1.297

1

5th

1

0.721

6th

0.774

—

Reverse

5.701

5.068

Oil Capacity

L (US qt / Imp qt) Standard

3.5 (3.7 / 3.1)

2.8 (3.0 / 2.5)

4

× 4 Vehicle

—

3.5 (3.7 / 3.1)

With Front PTO

—

5.5 — 6.0 (5.8 — 6.3 / 4.8
— 5.3)

With Side PTO

3.8 (4.0 / 3.3)

3.1 (3.3 / 2.7)

With Side PTO
(4

× 4 Vehicle)

—

3.8 (4.0 / 3.3)

Oil

Besco Transaxle Oil 5W-30

N7A0412E
