6A1-60 4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE

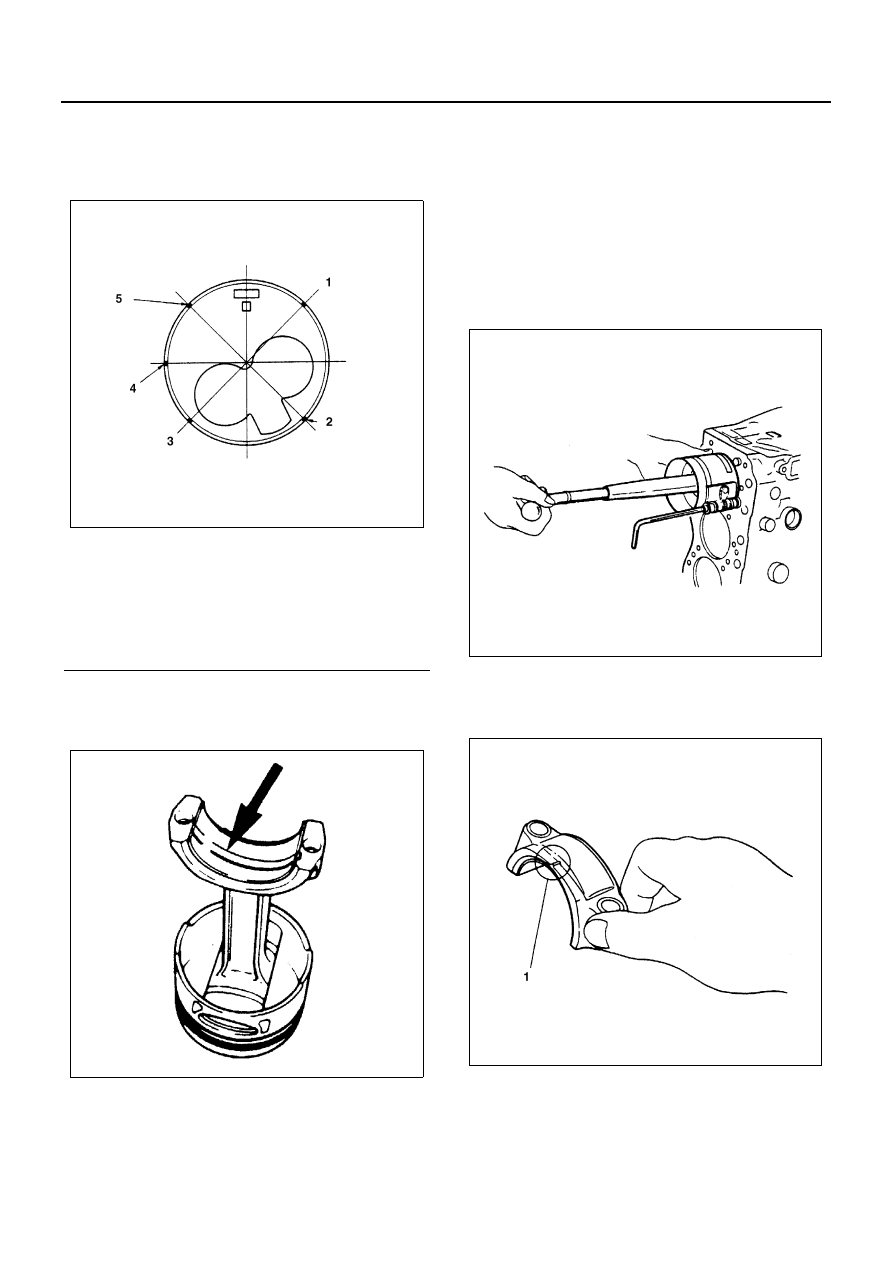

10) Check that the piston rings rotate smoothly in

the piston ring grooves.

11) Position the piston ring gaps as shown in the il-

lustration.

12) Carefully wipe any oil or other foreign material

from the connecting rod bearing back face and
the connecting rod bearing fitting surface.

13) Apply a coat of engine oil to the upper bearing

surfaces.
Apply a coat of engine oil the cylinder wall.

14) Position the piston head front mark so that it is

facing the front of the engine.
Use the piston ring compressor to compress
the piston rings.
Piston Ring Compressor: 5-8840-9018-0(J-
8037)

15) Use a hammer grip to push the piston in until

the connecting rod makes contact with the
crankpin.
At the same time, rotate the crankshaft until the
crankpin is at BDC.

2. Connecting Rod Bearing Cap

1) Position the bearing cap front mark (1) so that

it is facing the front of the engine.

2) Install the connecting rod bearing caps.

Align the bearing cap cylinder number marks
and the connecting rod cylinder number marks.

3) Apply a coat of engine oil to the threads and

setting faces of each connecting rod cap bolt.

Legend

1. Expand ring
2. No. 1 compression ring
3. Oil ring
4. Front mark
5. No. 2 compression ring

N6A3313E

N6A3314E

N6A3210E

N6A3211E

4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE 6A1-61

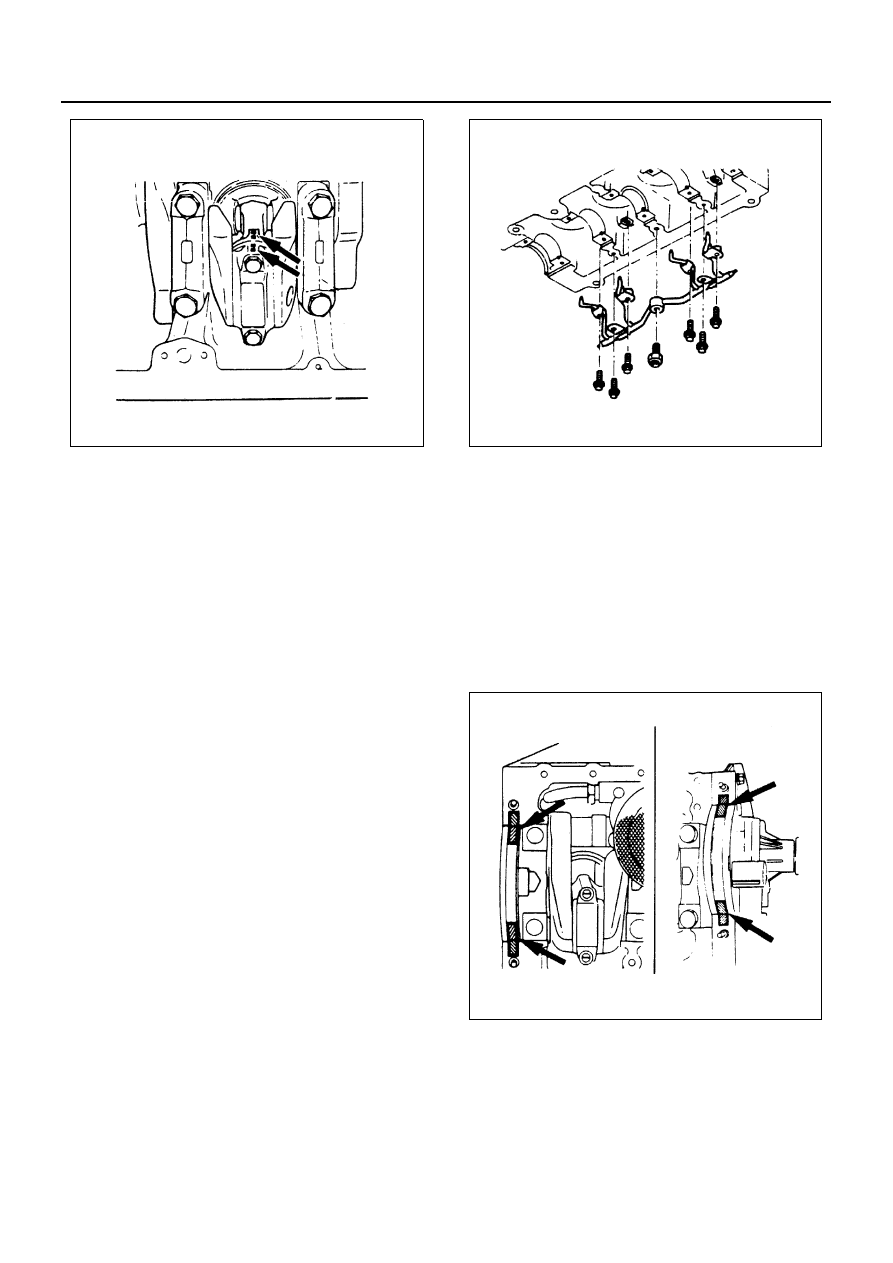

4) Tighten the connecting rod bearing cap bolts to

the specified torque in two steps using the An-
gular Tightening Method.

Tighten:

• 4JB1-TC, 4JG2, 4JH1-TC

Connecting rod bearing cap bolt to
1st step: 29 N

⋅m (3.0 kg⋅m / 22 lb⋅ft)

2nd step: 45

° — 60°

• 4JB1

Connecting rod bearing cap bolt to
83 N

⋅m (8.5 kg⋅m / 61 lb⋅ft)

Notice:
Check to see that the crankshaft turns smoothly by ro-
tating it manually.

3. Piston Cooling Oil Pipe

1) Install the piston cooling oil pipe to the cylinder

body.

2) Tighten the oil pipe bolts and relief valve to the

specified torque.

Tighten:

• Oil pipe bolt to

M8

× 1.25: 19 N⋅m (1.9 kg⋅m / 14 lb⋅ft)

M6

× 1.00: 8 N⋅m (0.8 kg⋅m / 69 lb⋅in)

• Oil pressure regulating valve to

M6

× 1.5: 29 N⋅m (3.0 kg⋅m / 22 lb⋅ft)

Notice:
Check that there is no interference between the piston
and the oiling jet pipe by slowly rotating the crankshaft.

4. Oil Pump Assembly

Above works refer to “OIL PUMP” Section in this
manual.

5. Oil Pan Assembly

1) Apply the recommended liquid gasket or its

equivalent to the No.5 bearing cap arches, the
grooves, and the timing gear case arches at the
positions shown in the illustration.

2) Fit the gasket rear lipped portion into the No.5

groove. Be absolutely sure that the lipped por-
tion is fitted snugly into the groove.

N6A3212E

N6A3191E

N6A3318E

6A1-62 4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE

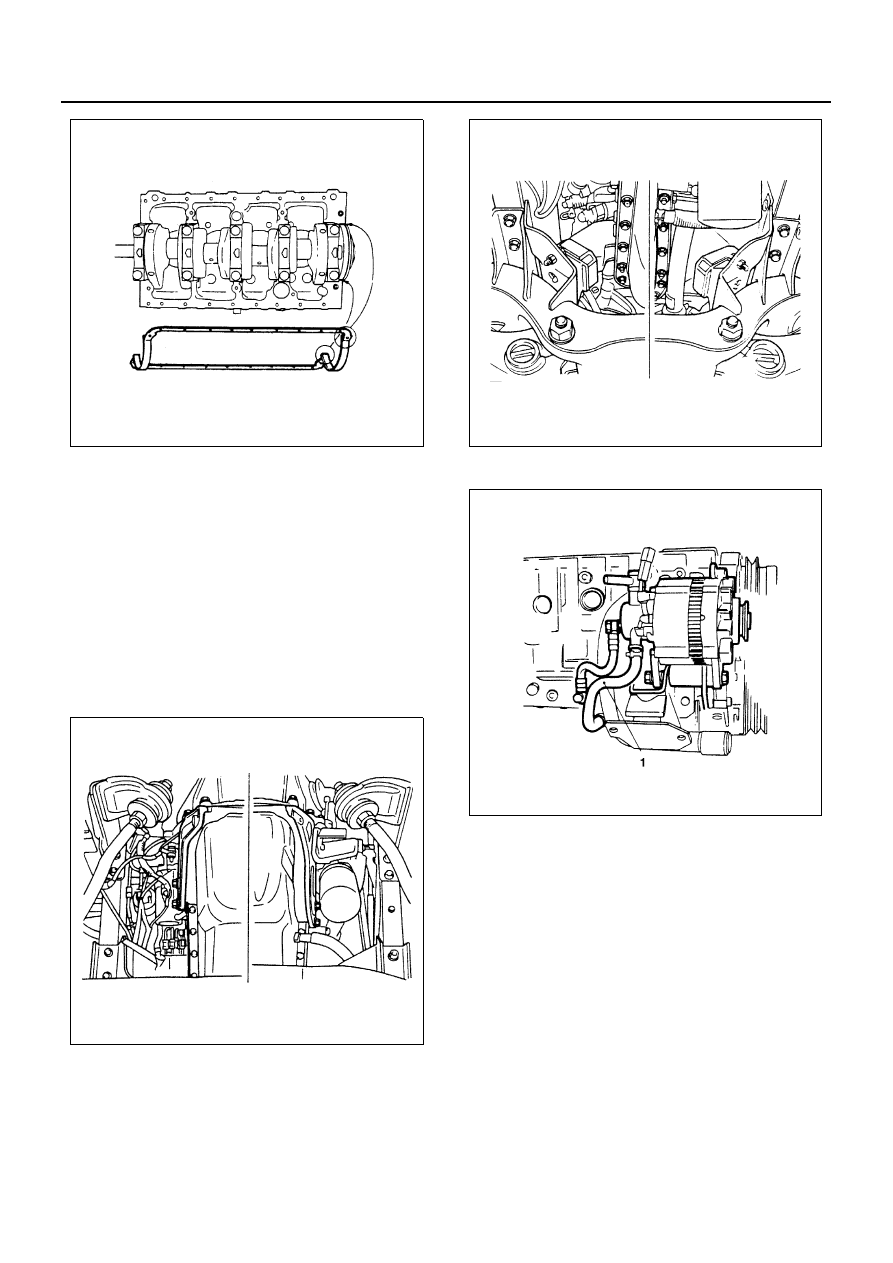

3) Install the oil pan to the cylinder body.

• Tighten the oil pan bolts to the specified torque.

Tighten:

• Oil pan bolts to 19 N

⋅m (1.9 kg⋅m / 14 lb⋅ft)

4) Install the space rubber and stiffener (right &

left side) then tighten bolts to the specified
torque.

Tighten:

• Engine body side stiffener bolts to 37 N

⋅m (3.8 kg⋅m /

27 lb

⋅ft)

• Clutch housing side stiffener bolts to 78 N

⋅m (8.0

kg

⋅m / 58 lb⋅ft)

5) Install the exhaust pipe bracket.
6) Install the support rubber and tighten nuts to

the specified torque.

Tighten:

• Support rubber nut to 40 N

⋅m (4.1 kg⋅m / 30 lb⋅ft)

7) Install the vacuum pump oil hose (1) to oil pan.

6. Cylinder Head Assembly

1) Cylinder head gasket
2) Cylinder head assembly
3) Push rod
4) Rocker arm shaft
5) Valve clearance adjustment
6) Cylinder head cover
7) By-pass hoses
8) Front exhaust pipe
9) Vacuum actuator hose (Exhaust Brake Model)
10) A/C compressor assembly (A/C Model)
11) Oil cooler water pipe (Oil Cooler Model)
12) Oil level gauge guide tube
13) Glow plug harness
14) PCV hose
15) Leak off pipe
16) Injection pipe
17) Air intake duct

N6A3126E

N6A3301E

N6A3300E

N6A3299E

4JB1/4JB1-TC/4JG2/4JH1-TC - ENGINE 6A1-63

18) Engine harness
19) A/C compressor drive belt (With A/C Model)
20) Heater hose

Above works refer to “CYLINDER HEAD AS-
SEMBLY AND GASKET” Section in this manu-
al.
