GENERAL ENGINE MECHANICAL 6A-25

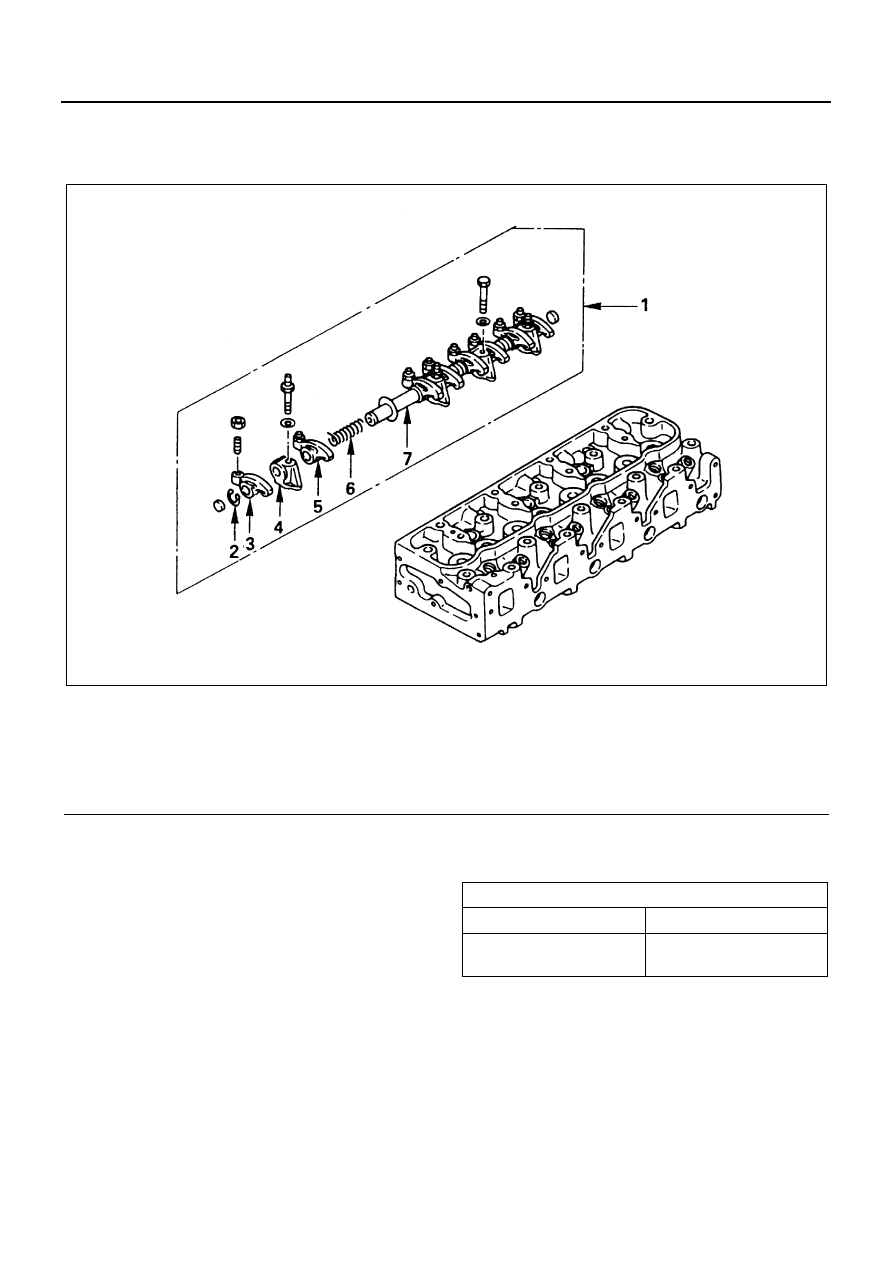

ROCKER ARM ASSEMBLY

Component

Disassembly

1. Rocker Arm Shaft Assembly
2. Rocker Arm Shaft Snap Ring
3. Rocker Arm
4. Rocker Arm Shaft Bracket
5. Rocker Arm
6. Rocker Arm Shaft Spring
7. Rocker Arm Shaft

Inspection and Repair

Make the necessary adjustment, repairs, and part re-
placements if excessive wear or damage is discovered
during inspection.

Use a micrometer to measure the rocker shaft outside
diameter at the point where the rocker arm moves on the
rocker shaft.

Replace the rocker shaft if the diameter exceeds the
specified limit.

Legend

1. Rocker arm shaft assembly

5. Rocker arm

2. Rocker arm shaft snap ring

6. Rocker arm shaft spring

3. Rocker arm

7. Rocker arm shaft

4. Rocker arm shaft bracket

N6A3113E

mm (in)

Standard

Limit

18.98 — 19.00 (0.7472

— 0.7480)

18.9 (0.744)

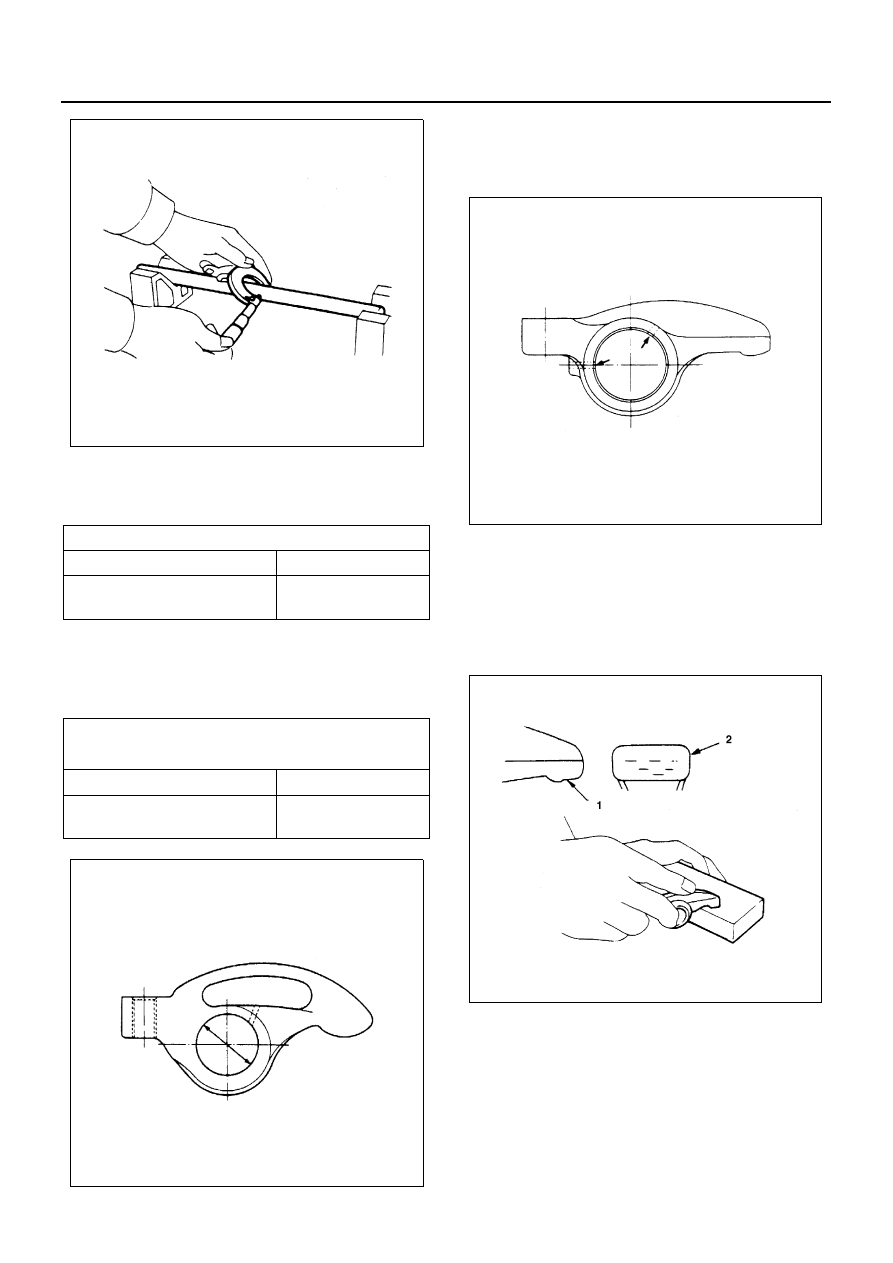

6A-26 GENERAL ENGINE MECHANICAL

Oil Clearance

1. Use either a vernier caliper or a dial indicator to

measure the rocker arm inside diameter.

2. Measure the rocker arm shaft outside diameter.

If the measured value exceeds the specified limit,
replace either the rocker arm or the rocker arm
shaft.

3. Check that the rocker arm oil port is free is obstruc-

tions.
If necessary, use compressed air to clean the rock-
er arm oil port.

Rocker Arm Correction
Inspection the rocker arm valve stem contact surface for
step wear (1) and scoring (2).
If the contact surfaces have light step wear or scoring,
they may be honed with an oil stone.
If the step wear or scoring is severe, the rocker arm
must be replaced.

Rocker Arm Shaft Run-Out

1. Place the rocker arm shaft on a V-block.
2. Use a dial indicator to measure the rocker arm

shaft central portion run-out.
If the run-out is very slight, correct the rocker arm
shaft run-out with a bench press. The rocker arm
must be at cold condition.
If the measured rocker arm shaft run-out exceeds
the specified limit, the rocker arm shaft must be re-
placed.

Rocker Arm Inside Diameter

mm (in)

Standard

Limit

19.036 — 19.060 (0.7494 —

0.7503)

19.100 (0.7519)

Rocker Arm and Rocker Shaft Clearance

mm (in)

Standard

Limit

0.06 — 0.08 (0.0024 —

0.0031)

0.10 (0.0039)

N6A3114E

N6A3115E

N6A3116E

N6A3117E

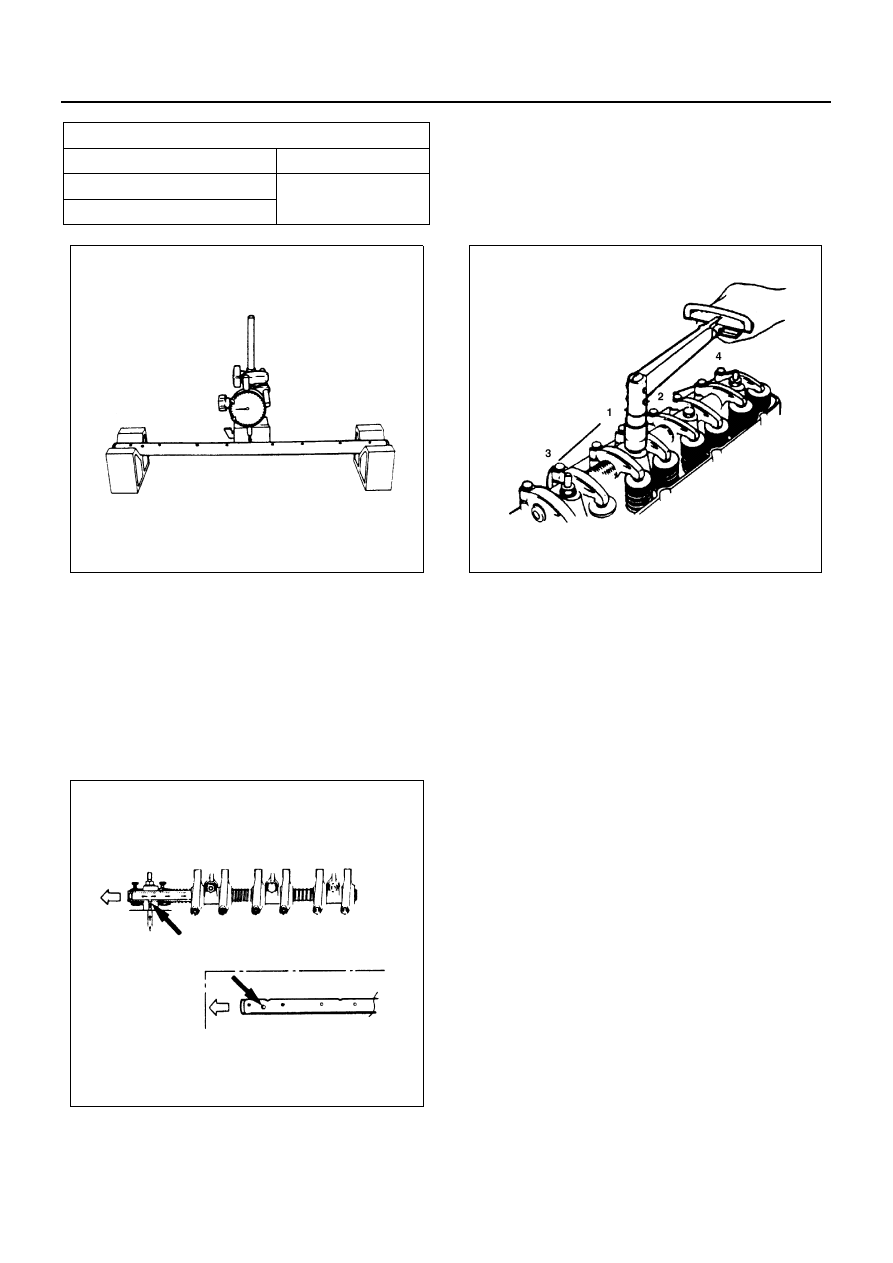

GENERAL ENGINE MECHANICAL 6A-27

Reassembly

1. Rocker Arm Shaft

• Apply a light coat of engine oil to the rocker arm

shafts.

• Position the rocker arm shaft with the large oil

hole (4

φ) facing the front of the engine.

• Install the rocker shaft together with the rocker

arm, the rocker arm shaft bracket, and the
spring.

2. Rocker Arm Shaft Spring
3. Rocker Arm
4. Rocker Arm Shaft Bracket
5. Rocker Arm

6. Rocker Arm Shaft Snap Ring
7. Rocker Arm Shaft Assembly

• Install the rocker arm shaft assembly in cylinder

head.

• Tighten the rocker arm shaft fixing bolts to the

specified torque.

Rocker Arm Shaft Run-Out

mm (in)

Limit

4JB1 / 4JB1-TC

0.2 (0.008)

4JH1-TC

N6A3118E

N6A3119E

N6A3091E

6A-28 GENERAL ENGINE MECHANICAL

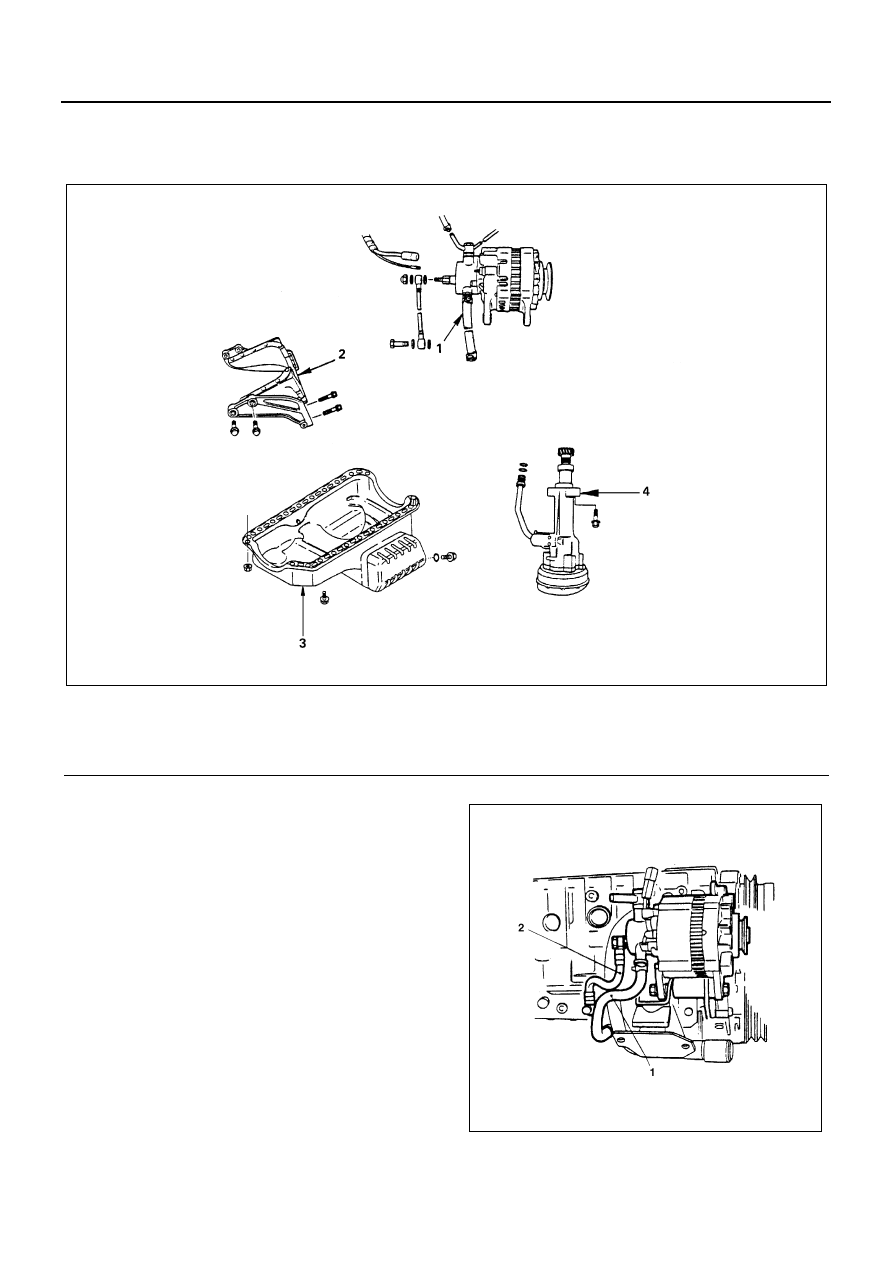

OIL PUMP

Component

Removal

1. Vacuum Pump Oil Hose

• Remove the oil hose (1) from oil pan.

Legend

1. Vacuum pump oil hose

3. Oil pan assembly

2. Stiffener & space rubber

4. Oil pump assembly

N6A3120E
