6G-12 TURBOCHARGER

Charge Air Cooler

Component

Removal

• Disconnect the battery ground cables.
• Drain the engine coolant.

1. Lower radiator hoses.

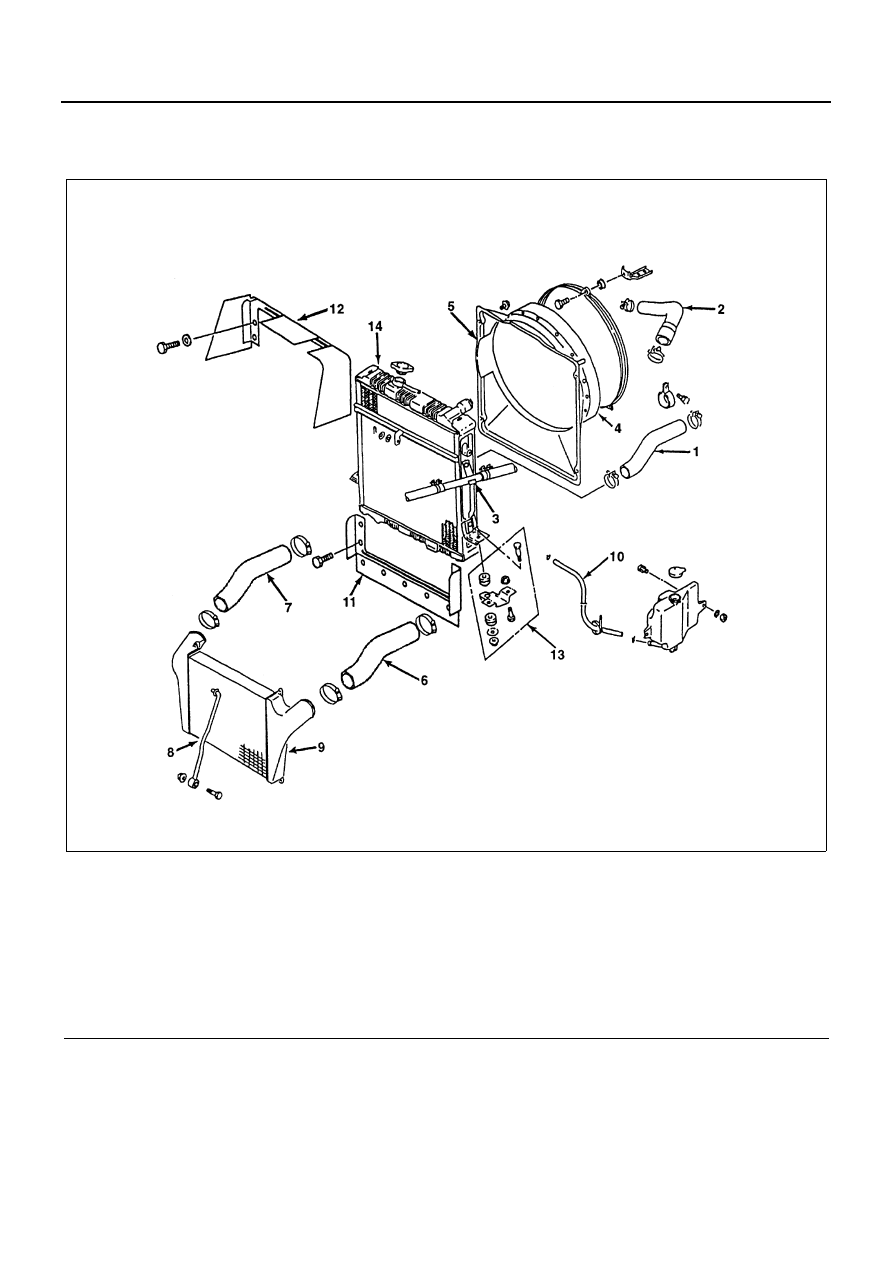

Legend

1. Lower radiator hose

8. Stay radiator support

2. Upper radiator hose

9. Charge air cooler

3. Heater hose bracket

10. Reserve tank hose

4. Rubber ring and bell-mouth

11. Air duct panel

5. Fan shroud assembly

12. Guide panel

6. Flexible hose

13. Mount nut and cushion rubber

7. Flexible hose

14. Radiator assembly

N6A1684E

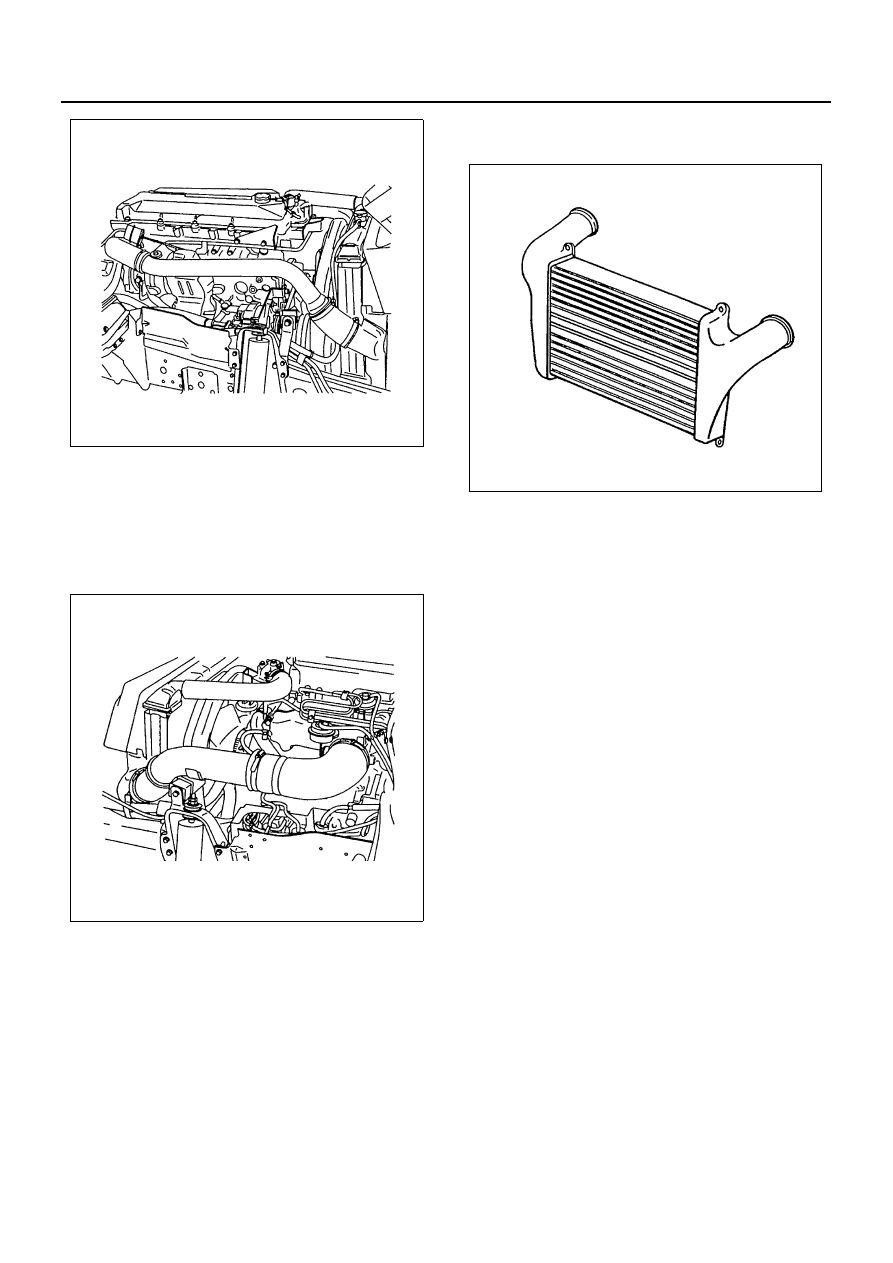

TURBOCHARGER 6G-13

2. Upper radiator hoses.
3. Heater hose bracket.
4. Rubber Ring, bell-mouth to shroud.
5. Fan shroud assembly.
6. Flexible hose LH.
7. Flexible hose RH.

8. Stay radiator support.
9. Charge air cooler.

10. Reserve tank hose.
11. Air duct panel.
12. Guide panel.
13. Mount nut and cushion rubber.
14. Radiator assembly.

Installation

1. Radiator assembly.
2. Mount nut and cushion rubber.
3. Guide panel.
4. Air duct panel.

5. Reserve tank hose.
6. Charge air cooler.

7. Stay radiator support.
8. Flexible hose RH.
9. Flexible hose LH.

10. Fan shroud assembly.
11. Rubber Ring.
12. Heater hose bracket.
13. Upper radiator hoses.
14. Lower radiator hoses.

or brackets that were removed.

• Fill the system with new engine coolant as de-

scribed in ENGINE COOLING (SEC. 6B) of this
manual. Then check the system for leaks.

• Connect the battery ground cables.

N6A1393E

N6A1394E

N6A1395E
