Isuzu N-Series. Manual - part 402





6C-86 FUEL SYSTEM

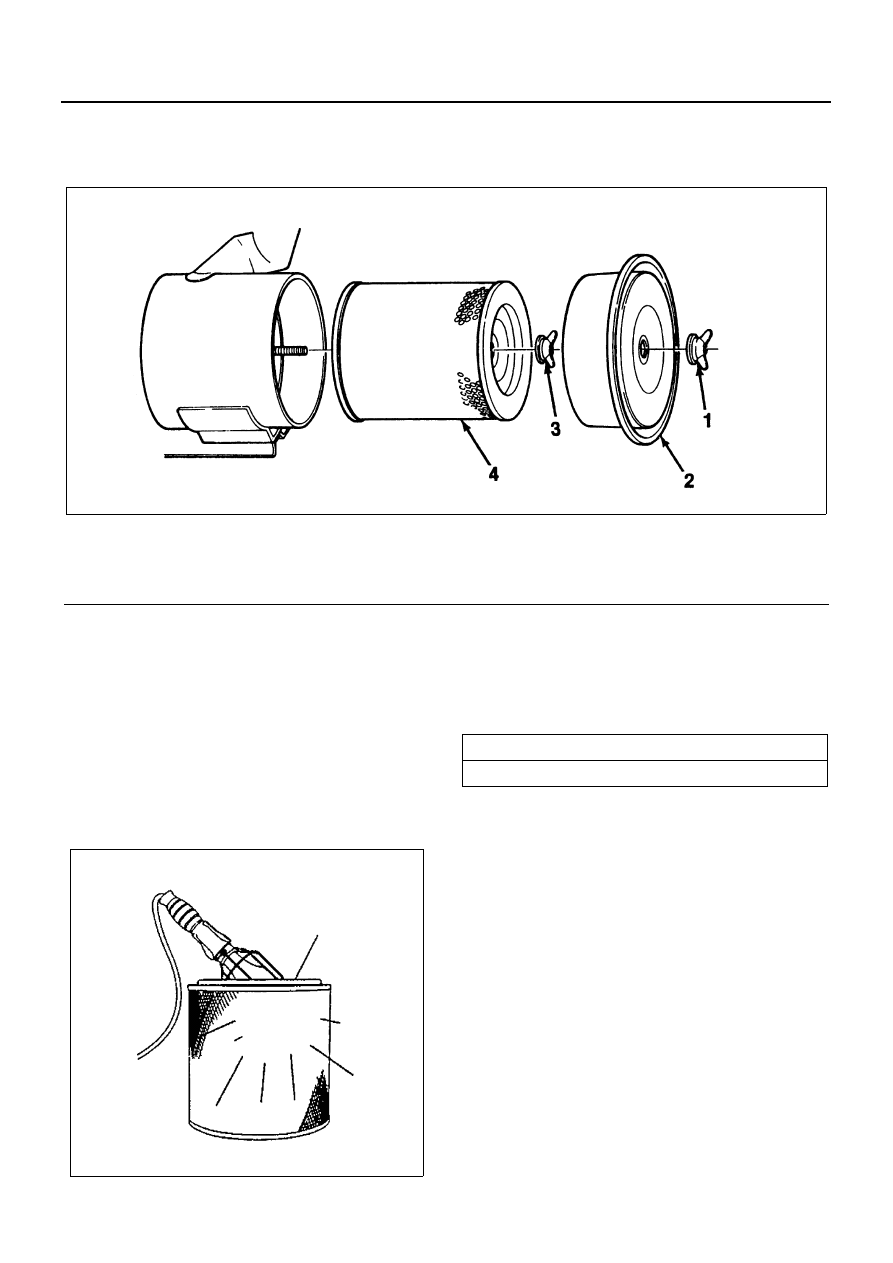

AIR CLEANER ELEMENT

Component

Removal

1. Cover Wing Nut
2. End Cover
3. Filter Wing Nut
4. Air Cleaner Element

Clean

• Wipe out the inside of the Air cleaner assembly
• Wipe off the Cover

Inspection

• The air filter with a light for fears or holes.

Cleaning Method

Dust Fouled Element
Rotate the element with your hand while applying com-
pressed air to the inside of the element. This will blow
the dust free.

Caution:
Do not bang the element against another object in an at-
tempt to clean it. Damage to the element will result.

Legend

1. Cover wing nut

3. Filter wing nut

2. End cover

4. Air cleaner element

N6A0977E

N6A0978E

Compressed air pressure

kPa (kg/cm

2

/psi)

392 — 490 (4 — 5/57 — 71)

FUEL SYSTEM 6C-87

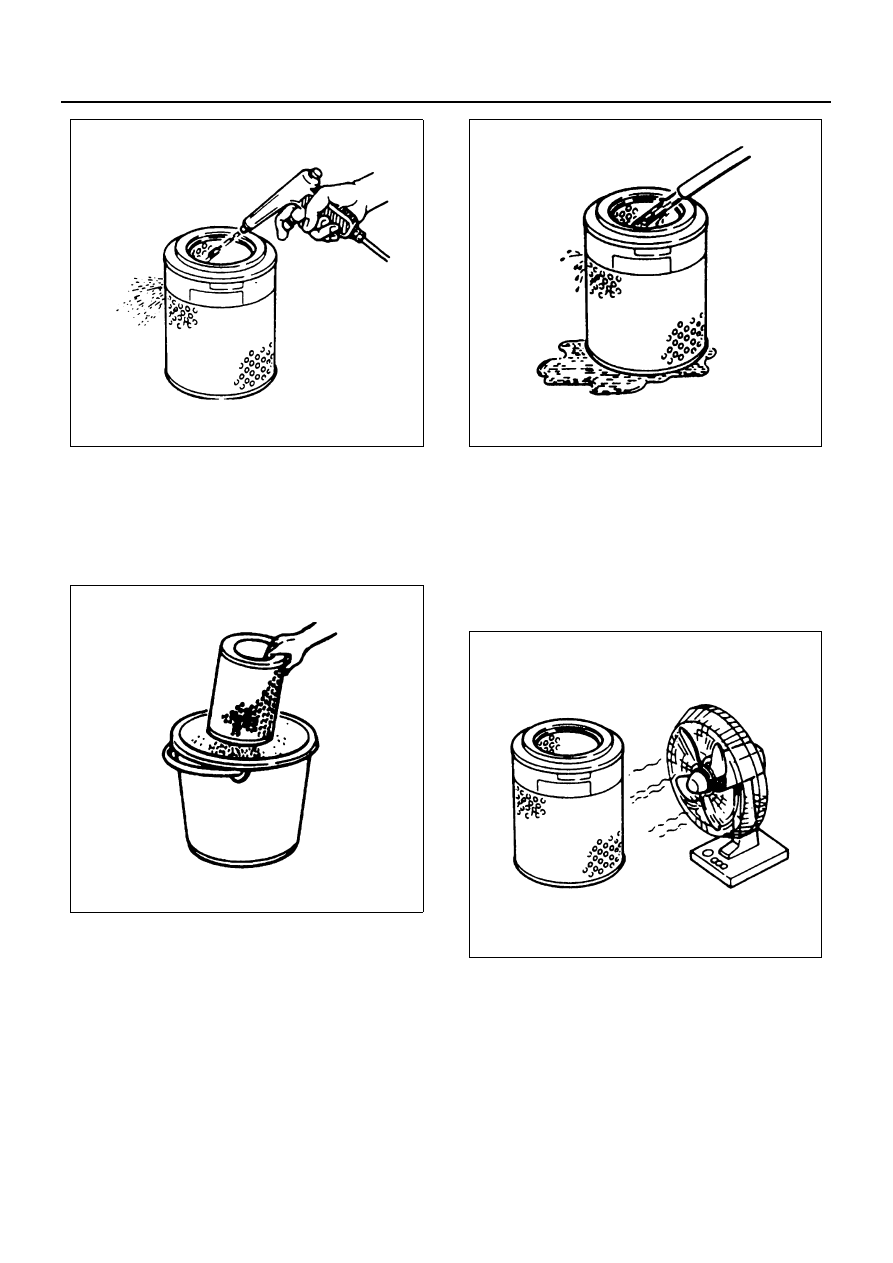

Carbon and Dust Fouled Element

1. Prepare a cleaning solution of Isuzu Genuine Ele-

ment Cleaner (Donaldson D1400) diluted with wa-
ter.

2. Submerge the element in the solution for twenty

minutes.

3. Remove the element from the solution and rinse it

well with running water.
Water pressure must not exceed 274 kPa (2.8 kg/
cm

2

/40 psi)

4. Dry the element in a well ventilated area.

An electric fan will hasten drying.

Notice:
Do not use compressed air or an open flame to dry the
element quickly. Damage to the element will result.
It will usually take two or three days for the element to
dry completely. Therefore, it is a good idea to have a
spare on hand to use in the interim.

Installation

1. Air Cleaner Element
2. Filter Wing Nut
3. End Cover
4. Cover Wing Nut

N6A0009E

N6A0010E

N6A0011E

N6A0012E

6C-88 FUEL SYSTEM
