6A3-28 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

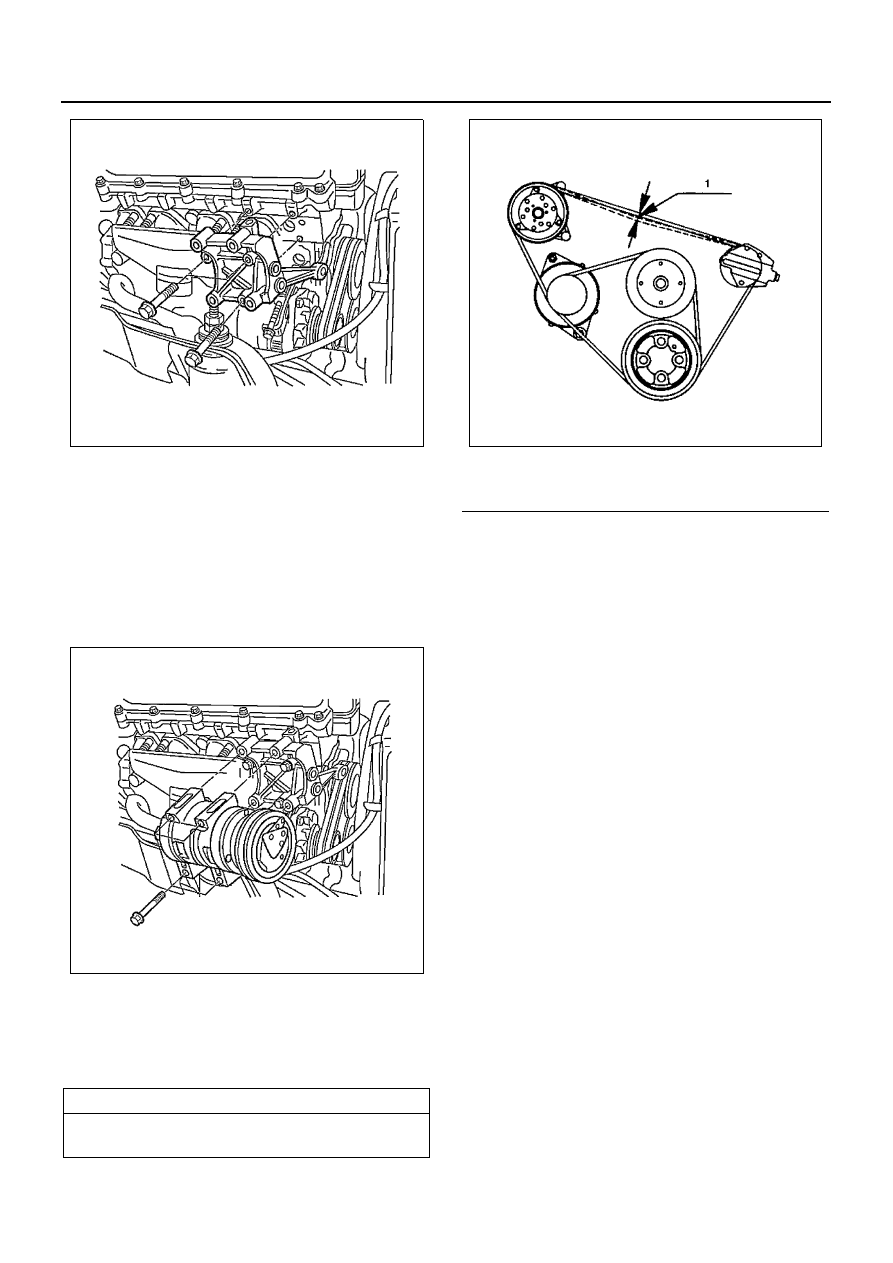

6. A/C Compressor (If equipped with A/C)

1) Tighten fixing bolts to the specified torque.

Tighten:
A/C compressor bolt to 48 N

⋅m (4.9 kg⋅m/35 lb⋅ft)

Notice:
When tightening the compressor fixing bolts, tighten first
the 2 bolts on the rear side, and then the remaining 2 on
the front.

2) Install drive belt adjust belt tension by adjusting

bolt and tighten locking nut to the specified
torque.

3) Depress the drive belt mid-portion with a 98 N

(10 kg/22 Ib) force.

Tighten:
Locking nut to 27 N

⋅m (2.8 kg⋅m/20 lb⋅ft)

• Connect the negative battery cable.
• Lower the cab.
• Start engine and check for gas leakage carefully.

Drive Belt Deflection

mm (in)

16 — 20 (0.63 — 0.79) ... New belt

18 — 22 (0.71 — 0.87) ... Reuse belt

N6A0416E

N6A0417E

Legend

1. Belt deflection

N6A0418E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-29

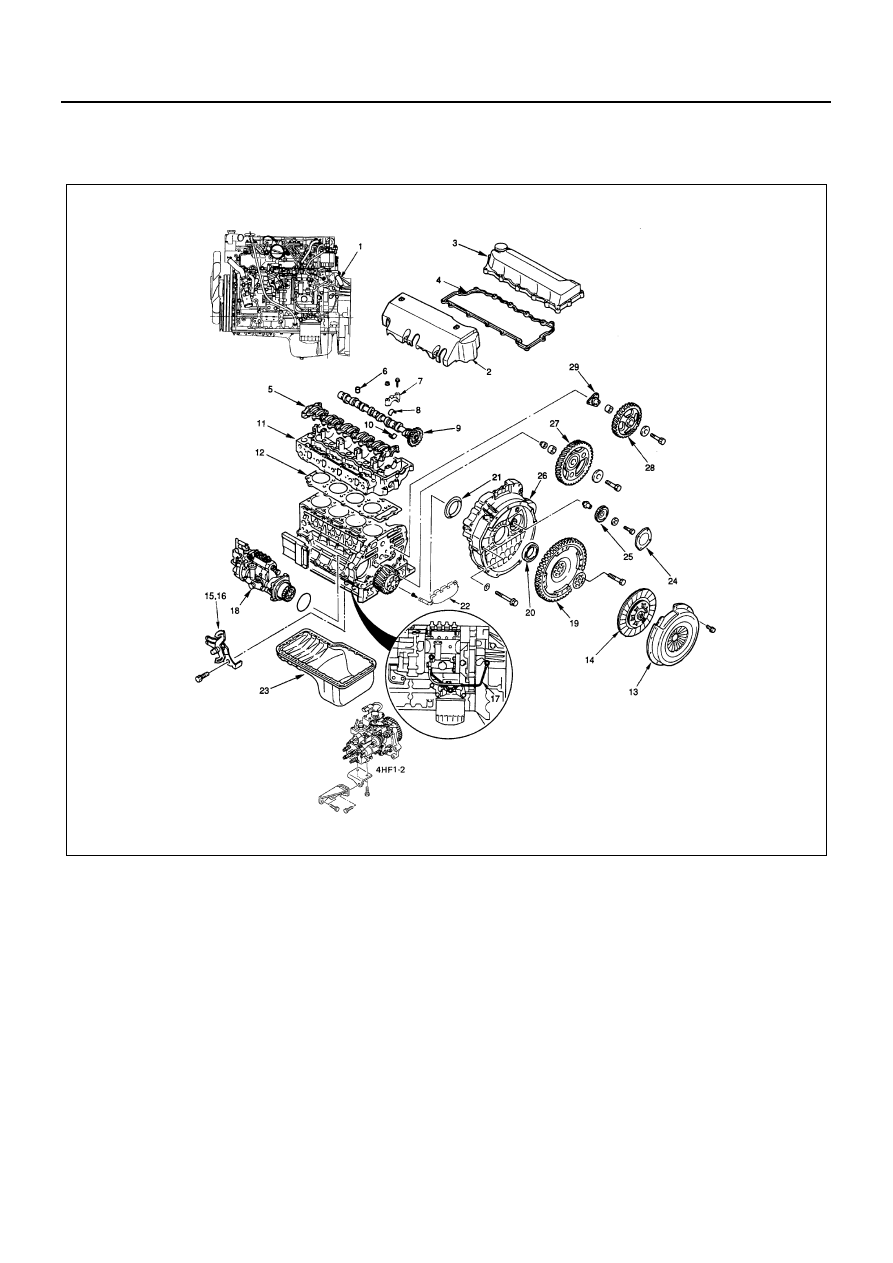

TIMING GEAR REPLACEMENT

Component

N6A1633E

6A3-30 ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T)

Removal

Preparation

• Disconnect battery ground cable.
• Tilt the cab.
• Drain coolant and engine oil.

1. Engine Assembly

Above works refer to “ENGINE ASSEMBLY” sec-
tion in this manual.

2. Nozzle Cover
3. Cylinder Head Cover
4. Head Cover Gasket
5. Rocker Arm Shaft Assembly

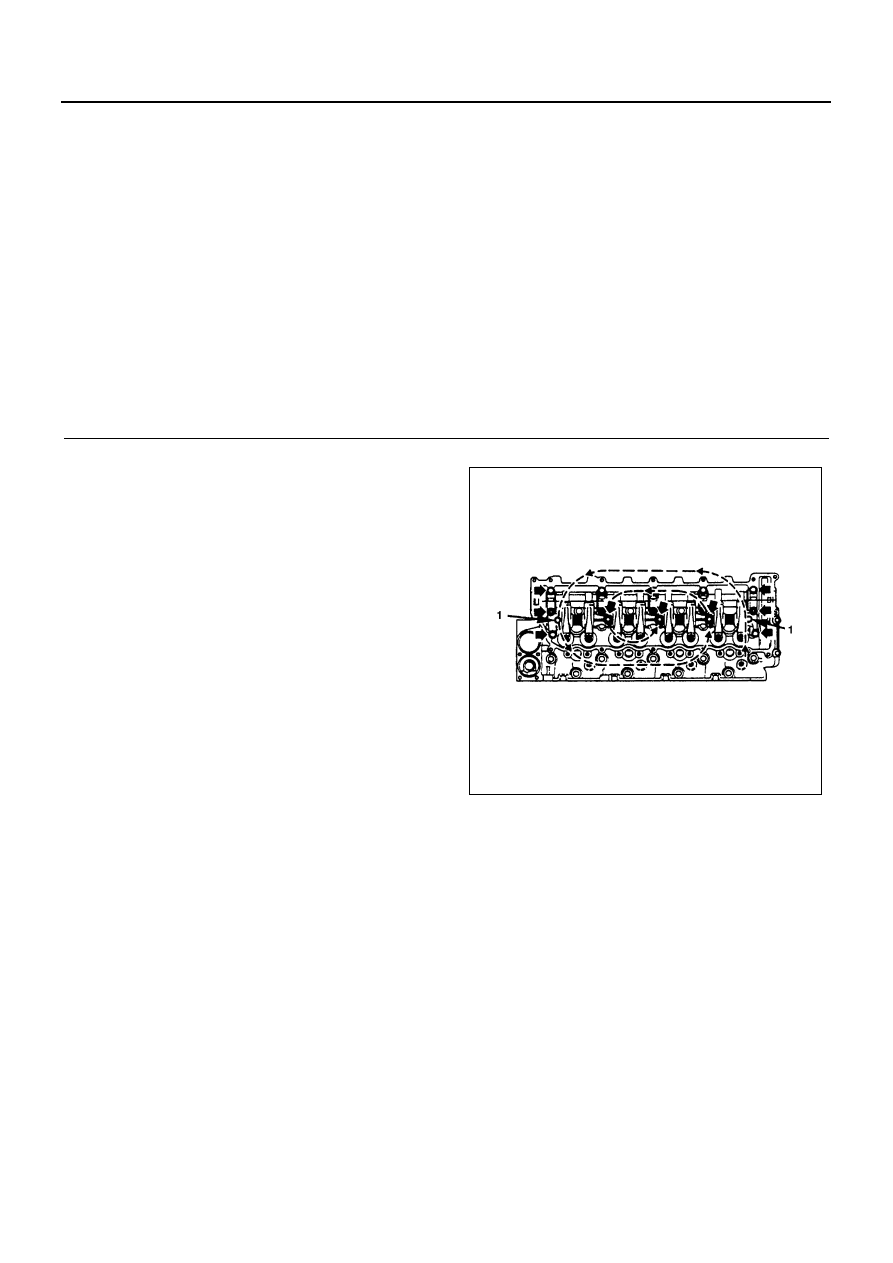

1) Loosen the rocker arm shaft bracket nuts and

bolts in numerical order a little at a time and re-
move the rocker arm shaft assembly with the
camshaft brackets.

2) Leave the (1) indicated bolt unremoved on this

occasion, since it is the rocker arm fixing bolt.

Caution:
Failure to loosen the rocker arm shaft bracket nuts and
bolts in numerical order a little at a time will adversely af-
fect the rocker arm shaft.

6. Valve Cap

Caution:
Take sufficient care not to let valve caps fall into the gear
case or oil return hole.

7. Camshaft Bearing Cap
8. Camshaft Bearing Upper
9. Camshaft Assembly

10. Camshaft Bearing Lower

If the camshaft bearings are to be reinstalled, mark
their fitting positions by tagging each bearing with
the cylinder number from which it was removed.

Legend

1. Engine assembly

16. Engine control lever assembly

2. Nozzle cover

17. Oil pipe

3. Cylinder head cover

18. Injection pump assembly

4. Head cover gasket

19. Flywheel

5. Rocker arm shaft assembly

20. Rear oil seal

6. Valve cap

21. Slinger

7. Camshaft bearing cap

22. Spacer rubber

8. Camshaft bearing upper

23. Oil pan

9. Camshaft assembly

24. Power steering pump idle gear cover

10. Camshaft bearing lower

25. Power steering pump idle gear

11. Cylinder head assembly

26. Flywheel housing

12. Cylinder head gasket

27. Idle gear A

13. Clutch pressure plate assembly

28. Idle gear B

14. Driven plate

29. Idle gear B shaft

15. Engine control wire

N6A0420E

ENGINE (4HF1 / 4HF1-2 / 4HE1-TC / 4HG1 / 4HG1-T) 6A3-31

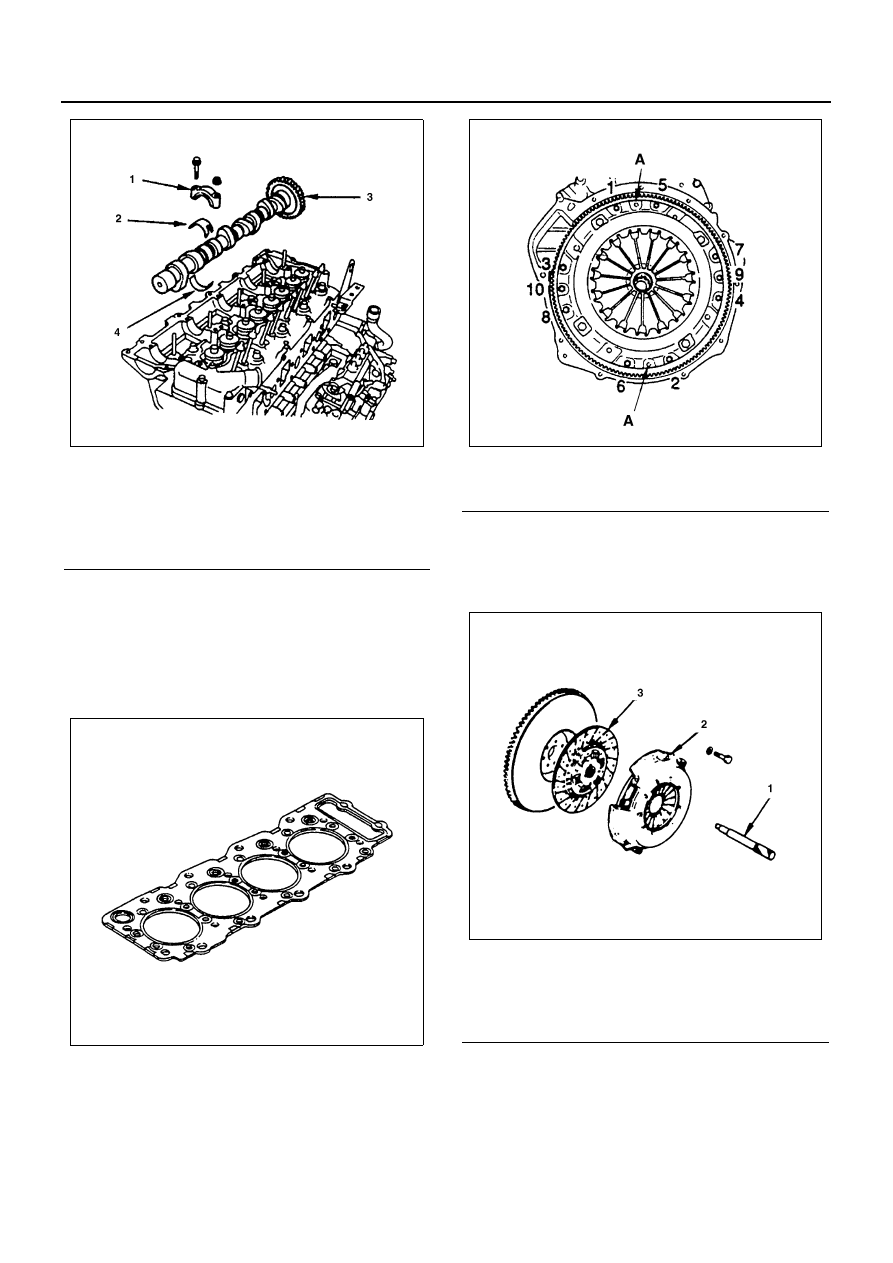

11. Cylinder Head Assembly

Above works refer to “CYLINDER HEAD” section
in this manual.

12. Cylinder Head Gasket

Caution:
Do not reuse the cylinder head gasket.

13. Clutch Pressure Plate Assembly

1) Insert the clutch pilot aligner to the clutch as-

sembly.
Clutch Pilot Aligner: 5-8840-2240-0

2) Loosen the pressure plate bolts in numerical

order a little at a time as shown in the illustra-
tion.

3) Remove the pressure plate assembly.

14. Driven Plate

Remove the driven plate with the clutch pilot align-
er.

15. Engine Control Wire
16. Engine Control Lever Assembly

Legend

1. Camshaft bearing cap
2. Camshaft bearing upper
3. Camshaft assembly
4. Camshaft bearing lower

N6A0421E

N6A0422E

Legend

A. Knock pin

Legend

1. Clutch pilot aligner
2. Clutch pressure plate assembly
3. Driven plate

N6A0352E

N6A0351E
