Isuzu N-Series. Manual - part 171

REAR AXLE 4B-41

2) Recheck the backlash. If measurement indi-

cates that the backlash deviates from the spec-
ified range, make an adjustment by shifting the
position of shims in use without varying the total
thickness.

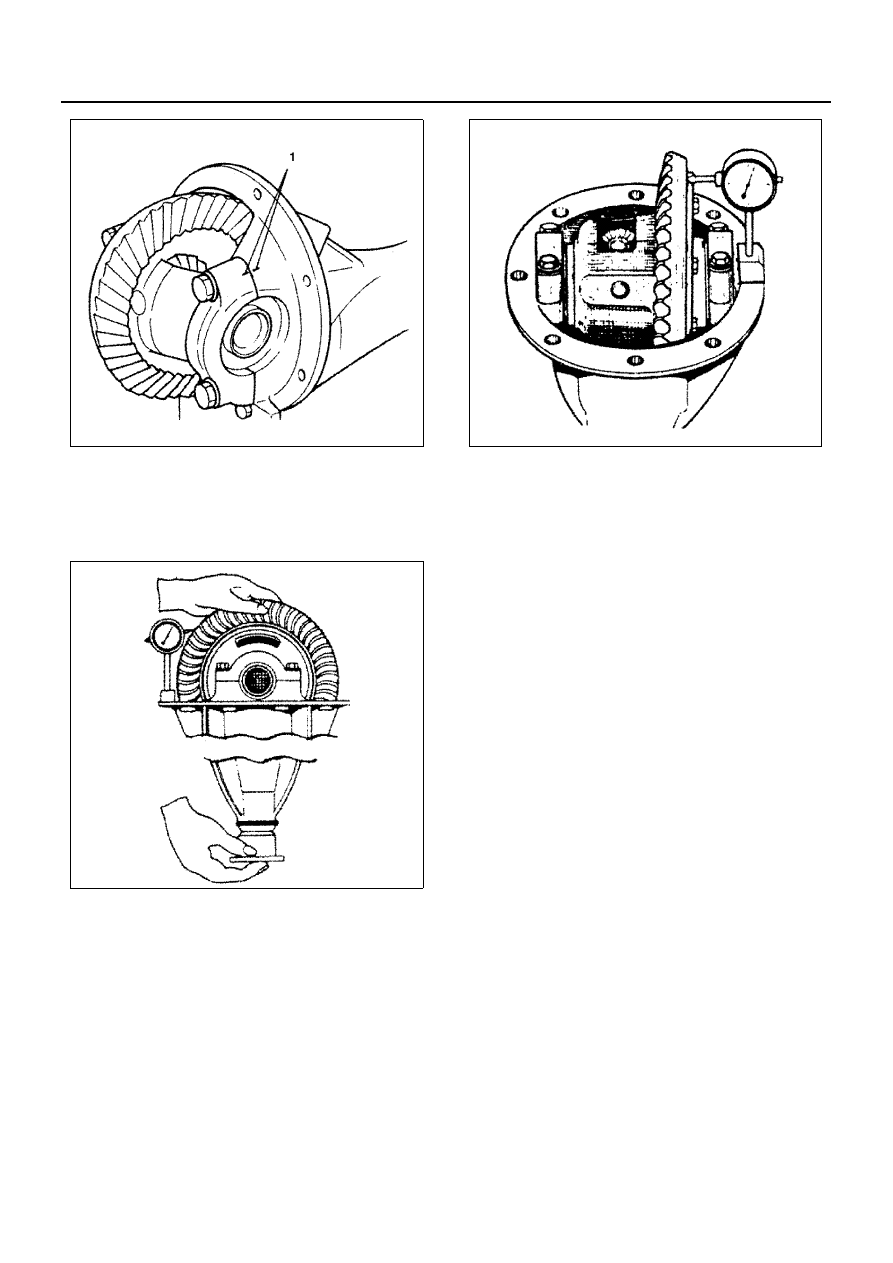

Recheck the ring gear for run-out at the rear face.
If the amount of run-out is excessive, repeat the
disassembly and reassembly steps.

Ring gear run-out,
Standard: 0.05 mm (0.002 in)
Limit: 0.2 mm (0.008 in)

N4A0168E

N4A0169E

N4A0170E

4B-42 REAR AXLE

Differential Cage Assembly

Disassembly

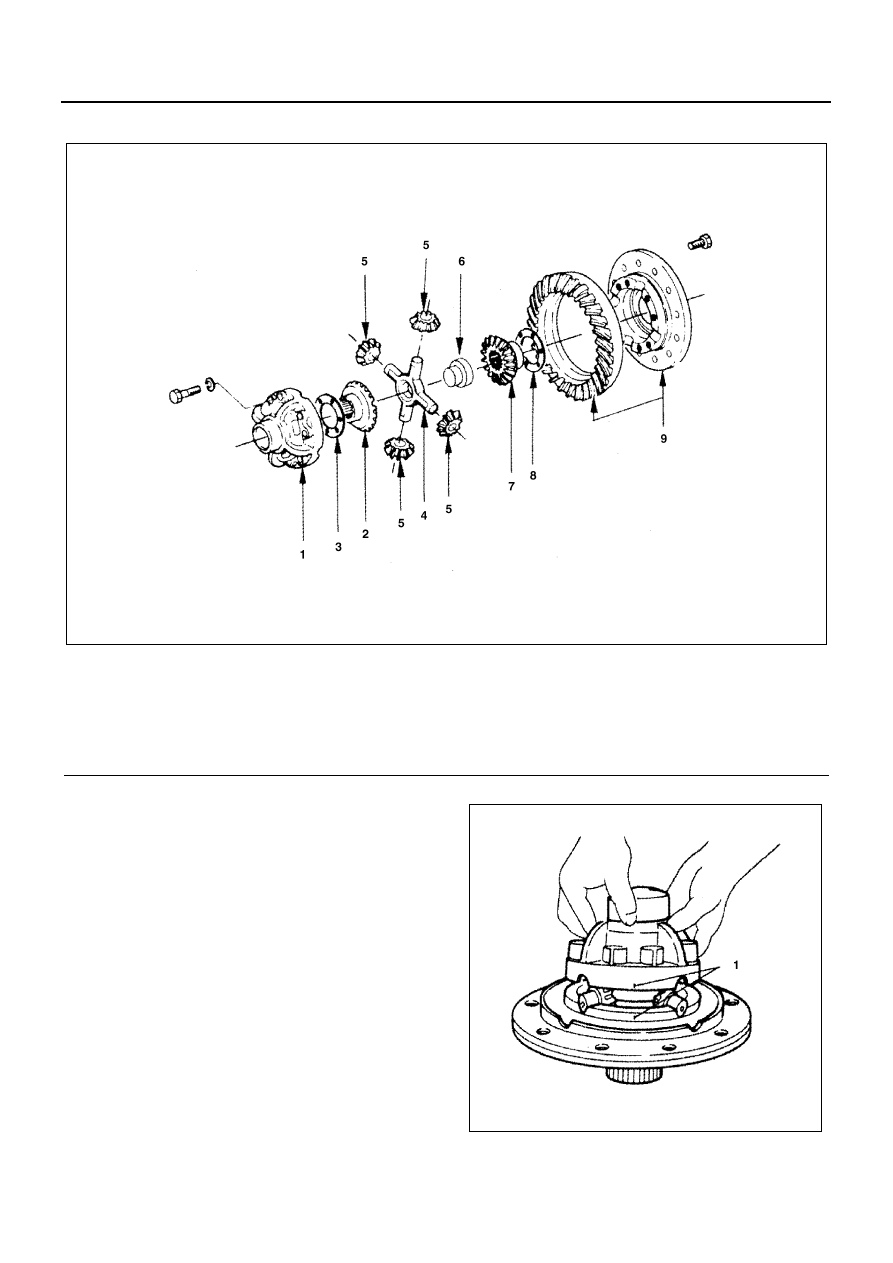

1. Differential Cage B

Apply a setting mark (1) to the differential cage as-
sembly.

2. Side Gear
3. Thrust Washer
4. Spider
5. Differential Pinion Gear
6. Thrust Piece
7. Side Gear
8. Thrust Washer
9. Differential Cage A and Ring Gear

N4A0381E

Legend

1. Differential cage B

6. Thrust piece

2. Side gear

7. Side gear

3. Thrust washer

8. Thrust washer

4. Spider

9. Differential cage A and ring gear

5. Differential pinion gear

N4A0171E

REAR AXLE 4B-43

Inspection and Repair

Make necessary correction or parts replacement if wear,
damage or any other abnormal conditions are found
through inspection.
Visual Check
Inspect the following parts for wear, damage or other
abnormal conditions.

• Gear
• Bearing
• Oil seal
• Differential cage
• Drive pinion cage
• Parts organizing limited slip differential assembly

Ring Gear Replacement
The ring gear should always be replaced with drive pin-
ion as a set.
When installing ring gear, apply stud lock to the thread-
ed holes and bolts after treatment of the bolts with prim-
er N.

Tighten:
Ring gear bolt to 127 N

⋅m (13.0 kg⋅m / 94 lb⋅ft)

Clearance between Differential Pinion and Spider
Standard: 0.07 — 0.13 mm (0.003 — 0.005 in)
Limit: 0.2 mm (0.008 in)

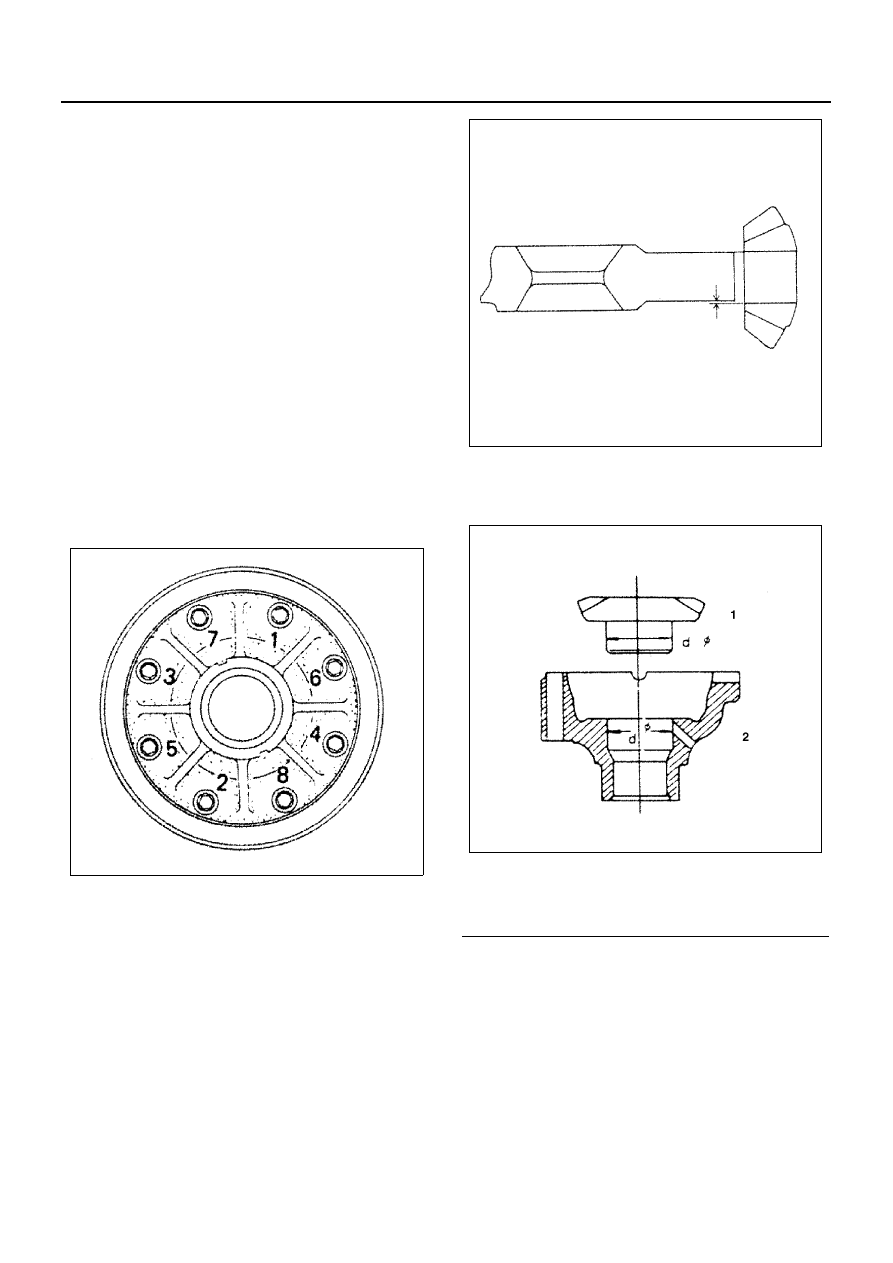

Clearance between Side Gear and Differential Cage
Standard: 0.05 — 0.11 mm (0.002 — 0.004 in)
Limit: 0.25 mm (0.01 in)

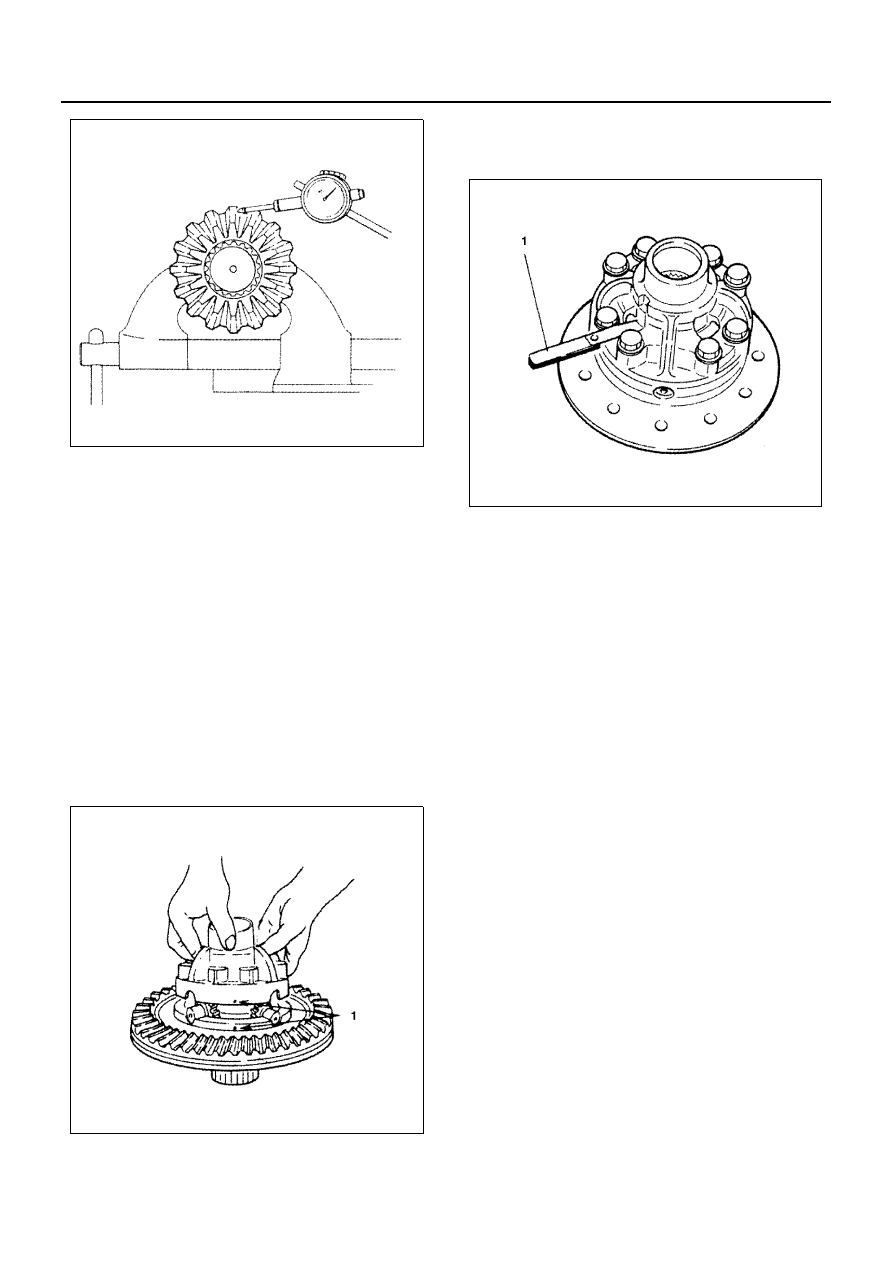

Play in Splines between Side Gear and Axle Shaft
Standard: 0.02 — 0.12 mm (0.0008 — 0.005 in)
Limit: 0.25 mm (0.01 in)

N4A0173E

Legend

1. Side gear
2. Differential cage

N4A0174E

N4A0175E

4B-44 REAR AXLE

Reassembly

1. Differential Cage A and Ring Gear
2. Thrust Washer
3. Side Gear
4. Thrust Piece
5. Differential Pinion Gear
6. Spider
7. Thrust Washer
8. Side Gear
9. Differential Cage B

1) Apply oil to the threaded portion of the bolts be-

fore installation.

2) Fasten the differential cages A and B so that

the setting marks (1) are correctly aligned.

Tighten:
Differential cage bolt to 78 N

⋅m (8.0 kg⋅m / 58 lb⋅ft)

3) Measure the clearance between the back face

of the side gear and the differential cage B by

inserting a feeler gauge (1) through the hole on
the cage B.

Clearance, 0.13 — 0.18 mm (0.005 — 0.007 in)

When the clearance exceed a limit, replace the
thrust washer or side gear.

N4A0176E

N4A0413E

N4A0177E
