Checking and changing the engine
coolant

Handling of cooling system
Engine overheating is caused by
the low coolant level or rust and

scale accumulations in the cooling
system. If the radiator clogs very
badly or coolant is very dirty, per鄄
form cleaning and coolant re鄄
placement as described below. If
the coolant level is low, add
coolant as necessary.

Addition of coolant
If the warning lamp lights when the
starter switch is set to "ON", the
coolant level is low. Note that the
procedure for adding coolant

98

CAUTION:
荫 Check the coolant level be鄄
fore vehicle operation while the
engine is cold.
荫 After checking the coolant
level, be sure to reinstall the
cap positively.
荫 Be sure to add the coolant
containing antirust or anti -
freeze of the same concentra鄄
tion as the coolant in the cool鄄
ing system.
荫 Do not check the coolant
level after the engine has been
stopped. Be sure to check the
level when the coolant tempera鄄
ture is low.

WARNING:
Do not remove the surge tank
cap when the engine is hot.
When the engine is hot, the
coolant is under pressure and
may erupt through the opening
if the cap is removed. You
could be seriously burned if
you do not observe this precau鄄
tion.
Do not remove the surge tank
cap until the radiator is cool to
the touch.

CAUTION
When the cooling system is
cleaned, the coolant or cleaning
solution is drained at elevated
temperature.

Therefore,

be

careful not to get scalded.

VEHICLE MAINTENANCE REQUIREMENTS

varies according to the type of the
engine cooling system on vehicle.
Use city water as coolant and add
anti-rust or anti -freeze to have a
specified concentration for preven鄄
tion of engine or cooling system
corrosion.
Do not use hard water from well
river etc.

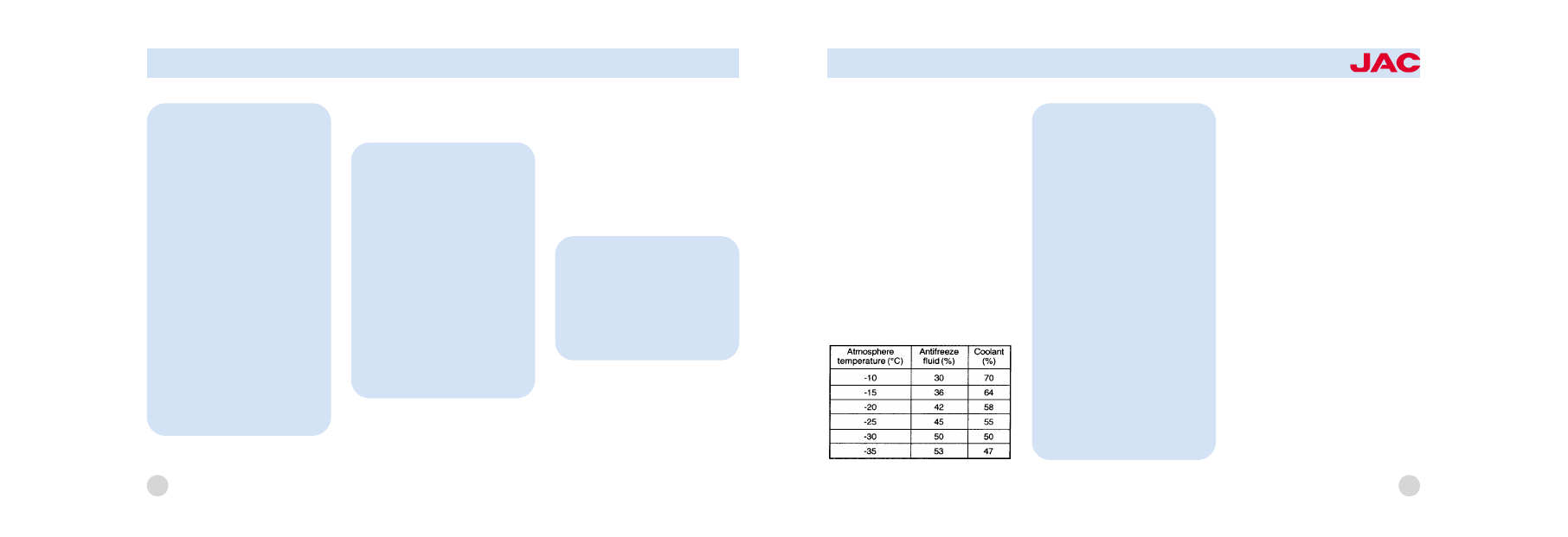

Antifreeze
Select proper concentration be鄄
tween 30 and 53% by reference to
the table shown below.

ADJUSTMENT OF BRAKE SHOE
CLEARANCE
Air brake vehicles
If the brake linings are wom and
the clearance between the brake
drum and linings

(brake shoe

clearance) increases, it can be
dangerous because the brake
performance deteriorates. Check
and adjust the brake shoe clear鄄
ance at regular intervals.
荫 The brake shoe clearance
should be determined on the basis
of the stroke of the brake chamber
push rod. If the push rod stroke
exceeds 40 mm (1.57 in.) on the
front wheels or 50 mm (1.97 in.) on
the rear wheels when the brake
pedal is depressed all the way, ad鄄

99

CAUTION:
荫 Be sure to use anti-freeze at
the concentration most appro鄄
priate for the atmospheric tem鄄
perature within a range from 30
to 53% . If the concentration is
below 30%, the anti-corrosion
property will be adversely af鄄
fected. If the concentration is
above 53% , the anti -freeze
property will decrease and en鄄
gine overheating will also be
caused. Use anti-freeze at the
specified concentration.
荫 If winter is over, be sure to
drain the coolant containing an鄄
tifreeze and put In genuine an鄄
ti-rust "RADIPET 9".

just the clearance.
1. Apply chocks to the tires before
the wheel to be adjusted is jacked
up.
2. Strongly push the outer periph鄄
ery of tire to check for wheel loose鄄
ness. If the wheel is loose, it can鄄
not be correctly adjusted. Take the
vehicle to your nearest service
shop for correction.
3. Start the engine to increase the
compressed air pressure to more
than 6.4 kgf/cm

2

(625kPa). Leave

the engine running at idle.
4. Push the knob of the cab control
valve to release the emergency
brakes.
5. Remove the dust cap from the
wheel brake inspection hole and

check the lining thickness. If the
lining is worn down to the notch
shown in illustration, it is worn be鄄
yond the service limit. Have your
nearest service shop replace the
linings. Make sure that the dust
cap is reinstalled after inspection.

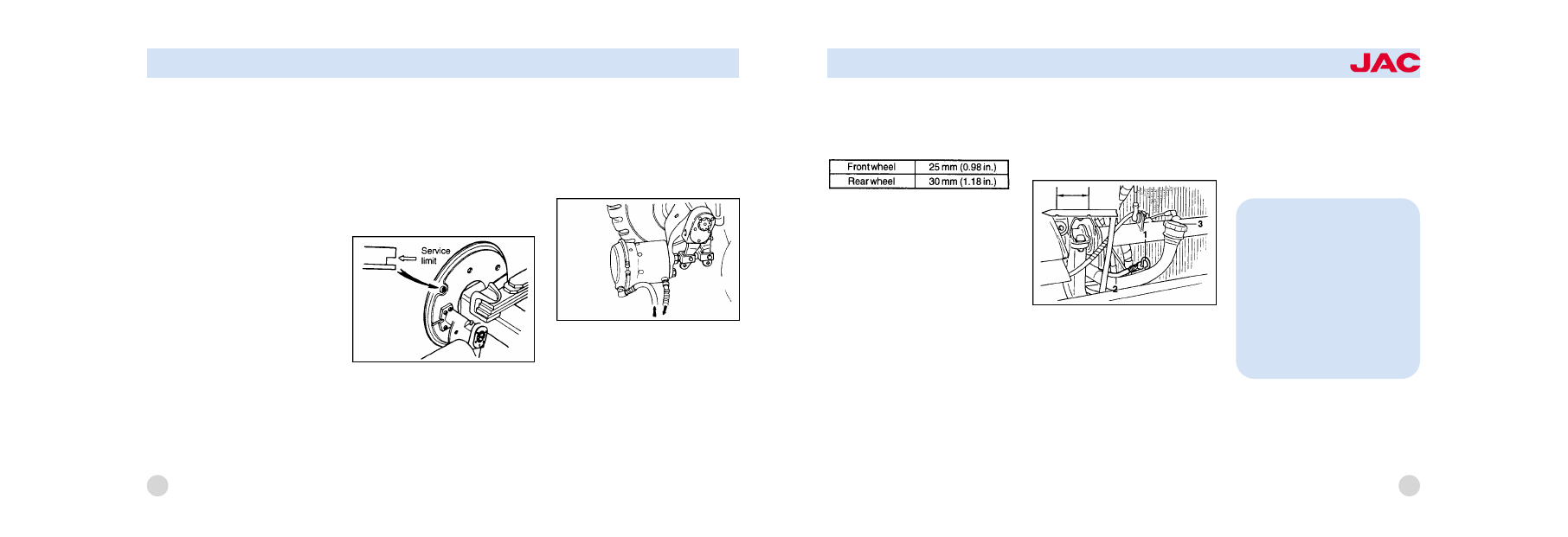

6. Turn the worm shaft of the slack
adjuster in the direction that the
push rod extends until the worm
shaft touches the stopper.
7. Back off the worm shaft 3 or 4

notches on the front wheels or 4 or
5 notches on the rear wheels.
The notches are indicated by the
clocks the worm shaft makes when
turned.

8. Measure the stroke made by the
push red of the brake chamber
when the brake pedal is de鄄
pressed all the way. Verify that the
stroke is up to specifications given
in the following table if it is out of
specification, adjust with the worm

100

VEHICLE MAINTENANCE REQUIREMENTS

shaft.
Standard stroke of brake chamber
push rod

9. Turn the wheel in the forward
direction by hand and depress
the brake pedal to stop rotation of
the wheel. Turn the wheel to check
for dragging. With slight foot pres鄄
sure on the brake pedal, turn each
wheel by hand to check that the
front wheels are slightly lighter to
turn than the rear wheels or there
is not great difference and that
right and left wheels are about e鄄
qual.
10. As a final step, install the dust
plug. Operate the vehicle at a slow

speed and perform brake tests to
check for brake performance, un鄄
even braking and other troubles.
ENGINE OIL LEVEL

Position the vehicle on a level sur鄄
face. The best time to check the oil
level is before operating the engine
or about 30 minutes after stop of
engine.
The checking procedure is as fol鄄
lows:
1. Wipe the level gauge 1 well with

a cloth, insert it into the level
gauge guide 2 and remove the
gauge to check the oil level. The
oil level should be between "FULL"
and "LOW" inscribed lines.

2. If the level is Iow, add engine oil
through the filler cap 3. After ad鄄
dition of engine oil, allow more
than six minutes and then recheck

101

CAUTION:
If the oil level is checked when
the engine is stopped before
sufficient rise of oil temperature,
the detected level will be lower
than the actual level, because
some oil accumulation in the
engine does not flow back into
the oil pan.

CAUTION
Be very careful when draining
the engine oil as it may be hot
enough to burn you.
Dropped oil may cause a fire.
Wipe and clean each part in
the engine room.

the oil level.
3. If a badly contaminated engine
oil is obvious when checking the
oil level, replace the engine oil ir鄄
respective of the service intervals.
OIL FILTER

荫 The engine oil and filter should
be changed at those intervals
specified in the maintenance
schedule. If the car is being driven
in severe conditions, more frequent
oil and filter changes are required.

荫 If the filter is blocked the warn鄄
ing light is on and if the oil pres鄄
sure is low the buzzer sounds at
the same time. Replace it inde鄄
pendent of the mileage.
荫 An element assembly cannot be
reused.
Replacement of filter type

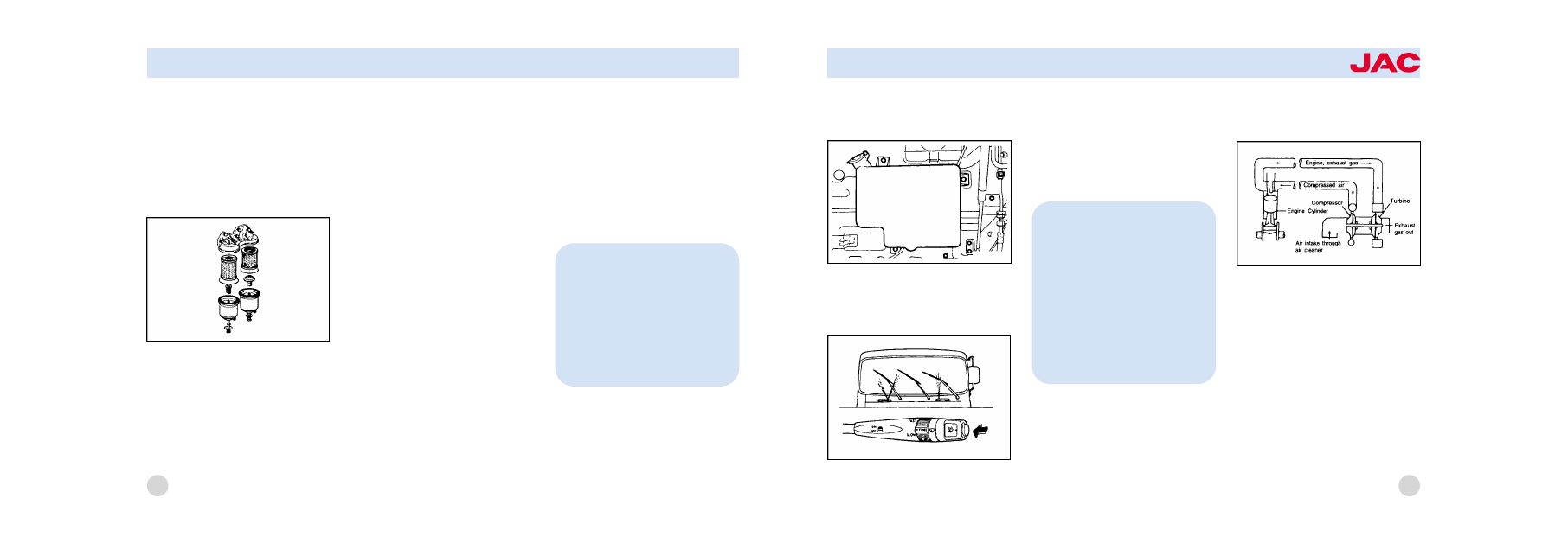

1. Put an empty container below
the oil filter drain hose. Remove the
air bleeding plug and drain the
engine oil out.
2. Disassemble the case by pulling
the center bolt on the oil filter out
and remove the element.
3. Use the genuine parts when you
assemble. Replace the element
and rub packing of the case si鄄
multaneous. Apply engine oil on

the rub packing before assem鄄
bling. Tighten the center bolt with
specified torque 5.5依0.5 kg.m.
4. When you replace only the oil fil鄄
ter replenish the engine oil.
5. Crank the engine and check the
oil leakage and the oil level later.

102

VEHICLE MAINTENANCE REQUIREMENTS

WINDSHIELD WASHER FLUID
LEVEL

Check to ensure that windshield
washer fluid is at a proper level.
Operation of wipers

荫 Push the knob to check that the
windshield washer fluid is sprayed
at the correct position.
荫 Turn the lever and check the
wipers for proper operation.

TURBOCHARGER

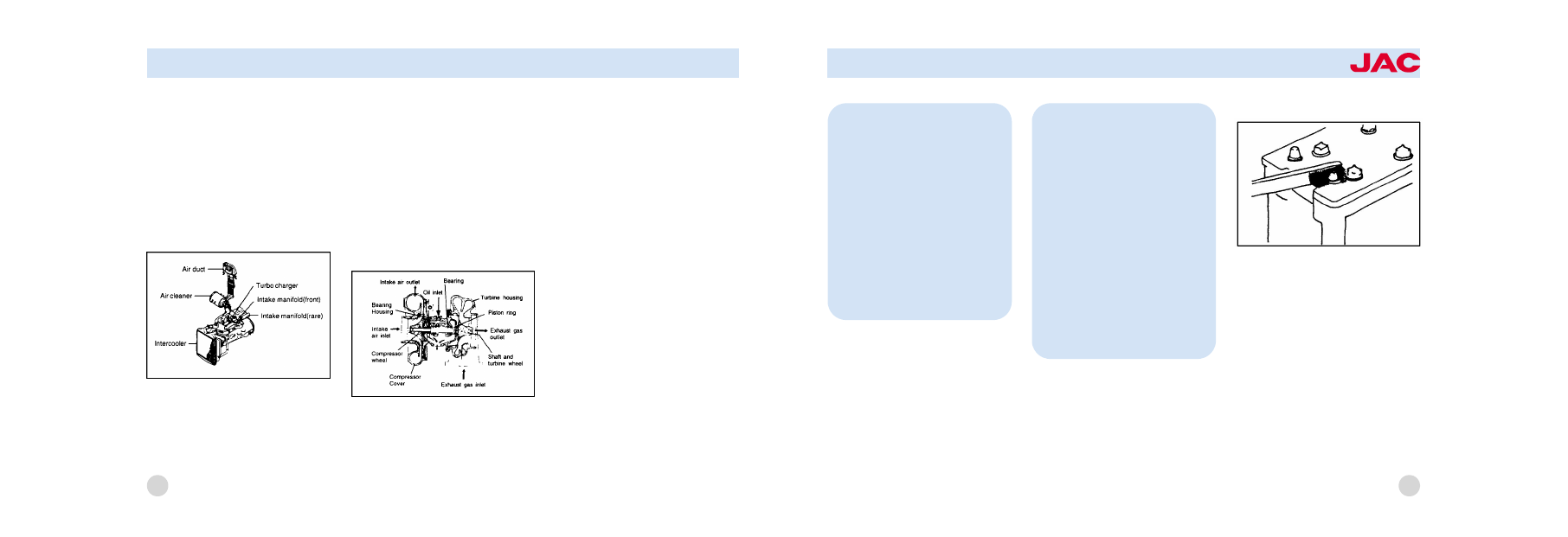

Principle of turbo charger operation

Turbo engine is a device that pro鄄
duces more power by supplying
sufficient air into the combustion
chamber by using the energy of
exhaust gas is usually wasted in
the general engine.
The exhaust gases are accelerated
in the turbine housing and directed
onto the turbine wheel to turn it.
This spins the compressor wheel,

103

NOTE:
Be sure to operate the wind鄄
shield washer before the wipers
are operated.
Do not operate the wipers on
dry glass,This can result in
more rapid wear of the wiper
blades and may scratch the
glass.

which results in the intake air being
forced into the engine cylinders.
As the intercooler is installed that
improves the fuel economy and
power of the engine, while reduc鄄
ing harmful exhaust gases to a
minimum.
Intercooler

The intake air compressed by the
turbocharger increases to 170 ~益
and as a result, power of the en鄄
gine is limited by engine overheat鄄

ed. The intercooler cools the heat.
This improves the combustion effi鄄
ciency and as a result, it increases
that the fuel economy and power
of the engine, while reducing
harmful exhaust.
Precautions while operating
1. Check the oil level and oil pres鄄
sure

Before starting the engine, mea鄄
sure the crankcase oil level. As
soon as the engine starts, check

oil pressure indicator for nor mal
rise.
2. Warm the engine up
After the engine starts, avoid sud鄄
den acceleration or sudden start.
Enough RPM is needed before
starting engine until the engine is
warm for 3 to 10 minutes.
3. No staring suddenly and No ac鄄
celerating heavily
If you accelerate heavily, start
suddenly or when you turn off the
engine suddenly it may damage to
the engine and turbocharger parts.

104

VEHICLE MAINTENANCE REQUIREMENTS

BATTERY INSTRUCTIONS
Check the battery fluid level and
specific gravity at regular intervals.

Cleaning of battery terminals

1. Clean the battery terminals if
they are stained or corroded. If
there is white powder on the ter鄄
minals, wash with hot water.
2. Remove and polish the terminals
with a wire brush or emery paper if
they are markedly corroded.
3. Apply a thin coat of grease to
the terminals after cleaning and
tightening.

105

CAUTION
荫 If running a vehicle without
air cleaner filter, foreign material
drawn can destroy engine and
turbo charger.
荫 When you turn off an engine
suddenly may damage bearing,
hi-speed rotation part of turbo
charger inside, so let the en鄄
gine run at idle for sufficient
time.

CAUTION:
荫 The battery generates highly
Inflammable gases.
Take special care not to use a
fire or produce sparks near the
battery.
荫 The battery fluid contains
sulfuric acid.
In case of contact with the skin
or clothes, immediately wash
away with a large amount of
clean water and seek medical
help.
